QFF 퀵 릴리스 방막힘 실심 원뿔 노즐 - QF 시리즈

LORRIC QF 시리즈 X형 중심 블레이드 솔리드 콘 스프레이 노즐은 플라스틱 다중 구성 부품으로 도구 없이 빠르게 분리 가능한 단일 유체 솔리드 콘 스프레이 노즐입니다. 유량 분포와 분무가 균일하며, 소유량을 요구하는 다양한 산업, 예를 들어 반도체 및 인쇄 회로 기판, 산세, 화학 약품 분사 등의 응용 분야에서 사용되기에 적합합니다.

브랜드：	LORRIC
분무 형태：	솔리드 콘
유체：	단일 유체
노즐 재질：	PP, PVDF
블레이드 재질：	PP
나사 규격：	BSPT

파일 다운로드

즉시 문의

X형 축 실심 원뿔 노즐

액체가 다공성 또는 X형 베플을 통과하면서 회전하는 흐름을 생성합니다. 분출될 때 원심력으로 인해 원형 분사 패턴이 형성됩니다. 이 실심 원뿔형 노즐은 저압에서도 넓은 커버리지를 제공하며 균일한 물방울을 생성하므로, 반도체 공정, 화학 약품 분사 및 코팅에 이상적입니다.

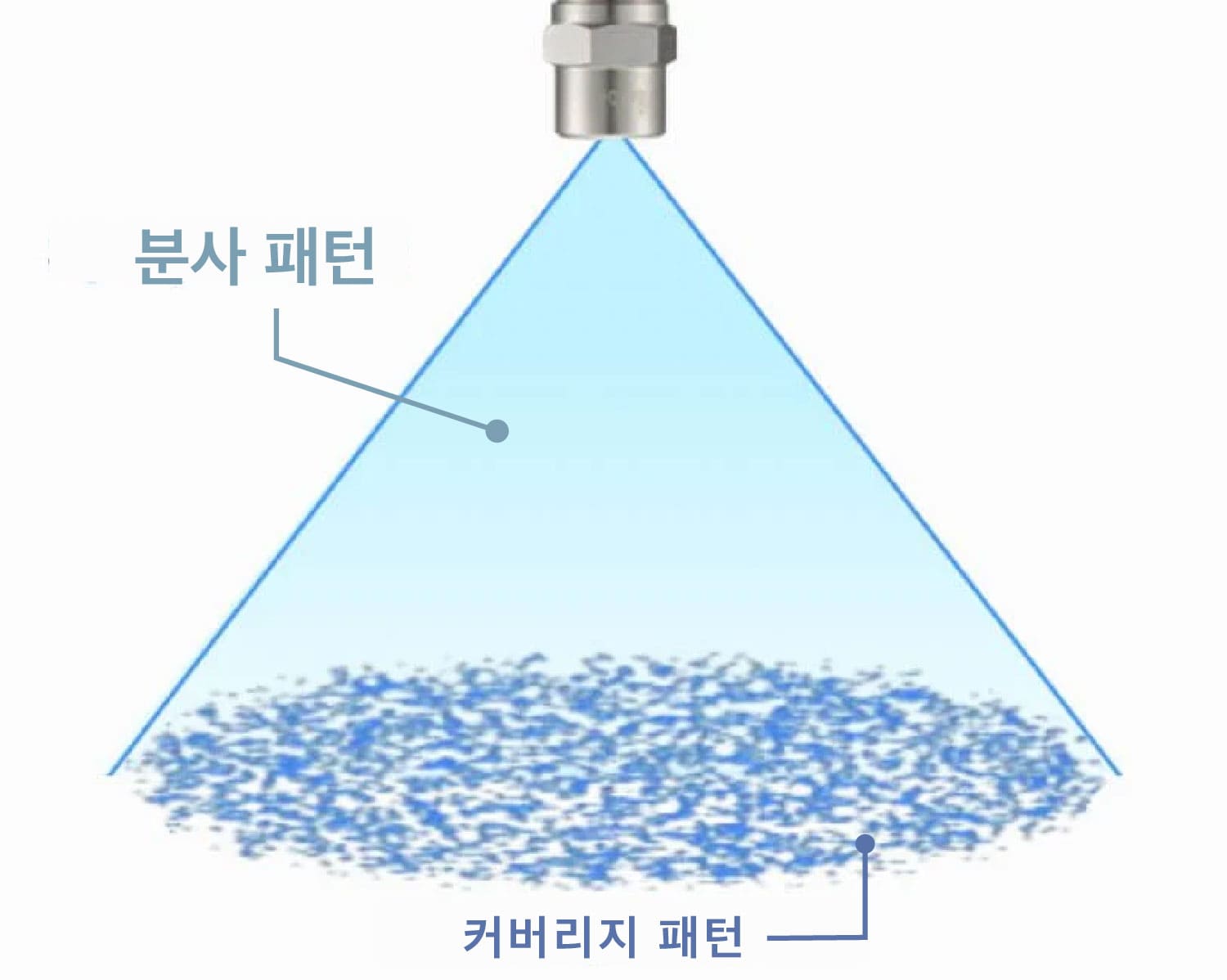

실심 원뿔형 스프레이 노즐 분사 패턴

단일 유체 노즐은 원뿔형 분사 형태를 만들어내며, 이를 실심 원뿔형 노즐이라고 합니다. 이로 인해 원형 분사 패턴이 형성됩니다.
자세히 알아보기: 노즐 분사 형태

종형 유동 분포

실형 원뿔 노즐 분무량은 분사 범위의 중앙에서 가장 많고 가장자리로 갈수록 점차 감소하여 종형 분포 곡선을 형성합니다. 이는 표면 오염 제거와 같은 강력한 충격이 필요한 용도에 적합합니다. 균일한 분사를 원한다면 노즐 간 간격을 줄여 두 노즐의 분사 범위가 겹치도록 설치하면 부족한 커버리지를 개선할 수 있습니다.
자세히 알아보기: 노즐 유량 분포

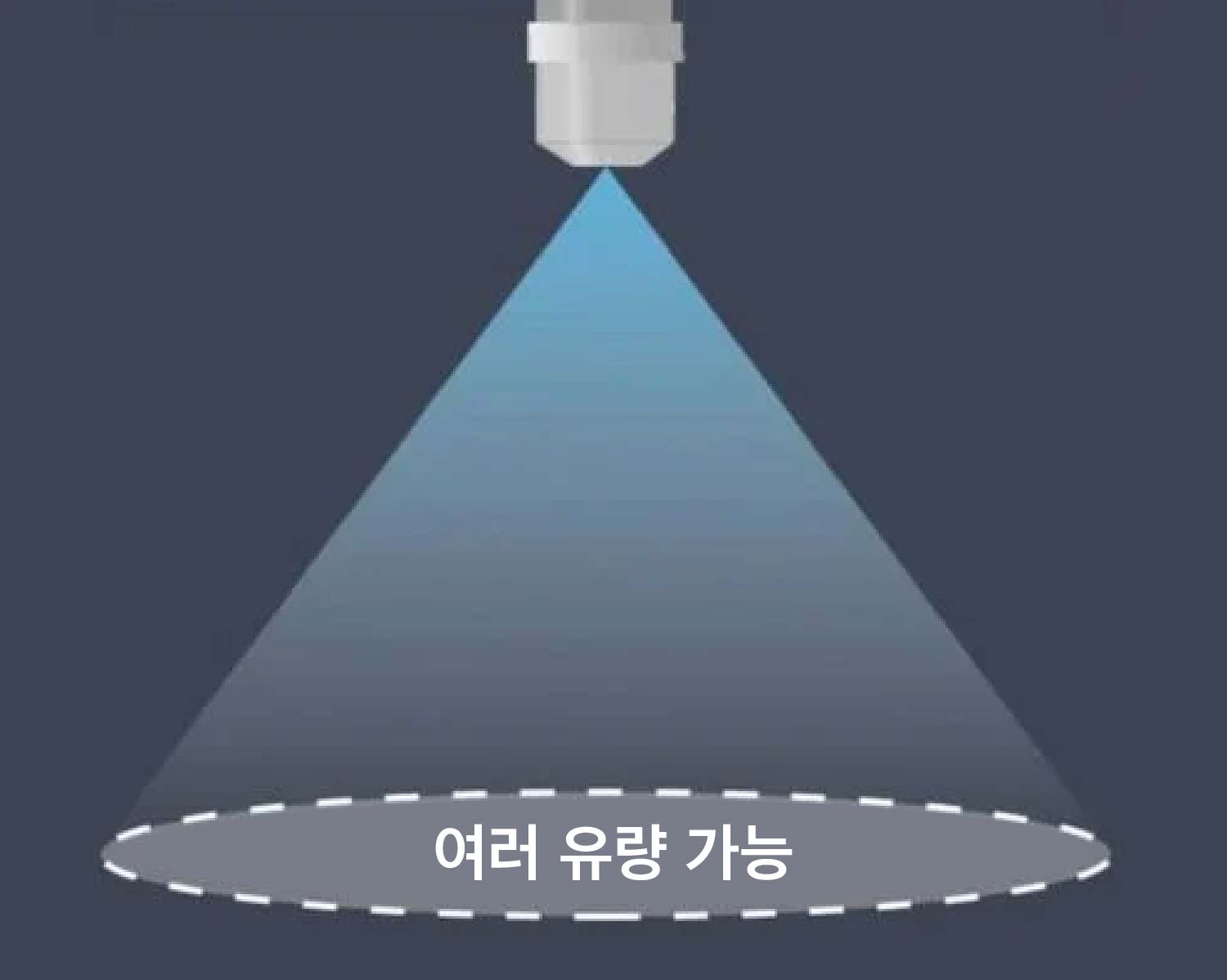

다양한 유량 제공

실형 원뿔 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력 2 Kg/cm²에서 최소 유량은 1 Lpm이며 최대 유량은 5.5 Lpm입니다. (기타 유량 요구 사항은 "사양표"를 참조하거나 당사에 직접 문의하십시오.)
자세히 알아보기: 노즐 압력, 구경 및 유량

0°에서 120°까지 분사 각도 제공

실심 원뿔형 노즐은 0°에서 120°까지 다양한 분사 각도를 제공합니다. 0° 각도는 단일 지점에 분사되는 직선 제트로, 모든 노즐 중 가장 강한 충격력을 제공합니다. 120° 각도는 가장 넓은 커버리지를 제공하며, 표준 60° 각도는 충격력과 커버리지의 균형을 맞춥니다. 구체적인 사양에 대해서는 문의해 주세요.
자세히 알아보기: 노즐 분사 각도 및 커버리지

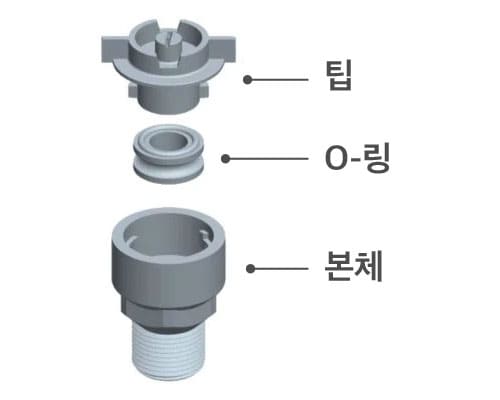

퀵 릴리스 디자인으로 스냅 잠금 위치를 고정하여 물 누수를 방지합니다.

두 조각의 빠른 분리 디자인은 노즐과 베이스 사이에 세 개의 스냅 잠금 포인트를 제공하여 도구 없이 조립 및 분해할 수 있으며, 정밀한 위치 설정과 편리한 유지 보수를 가능하게 합니다.

노즐 팁 재질: PP, PVDF
O링 재질: EPDM, Viton, FEPM
중심 블레이드: PP

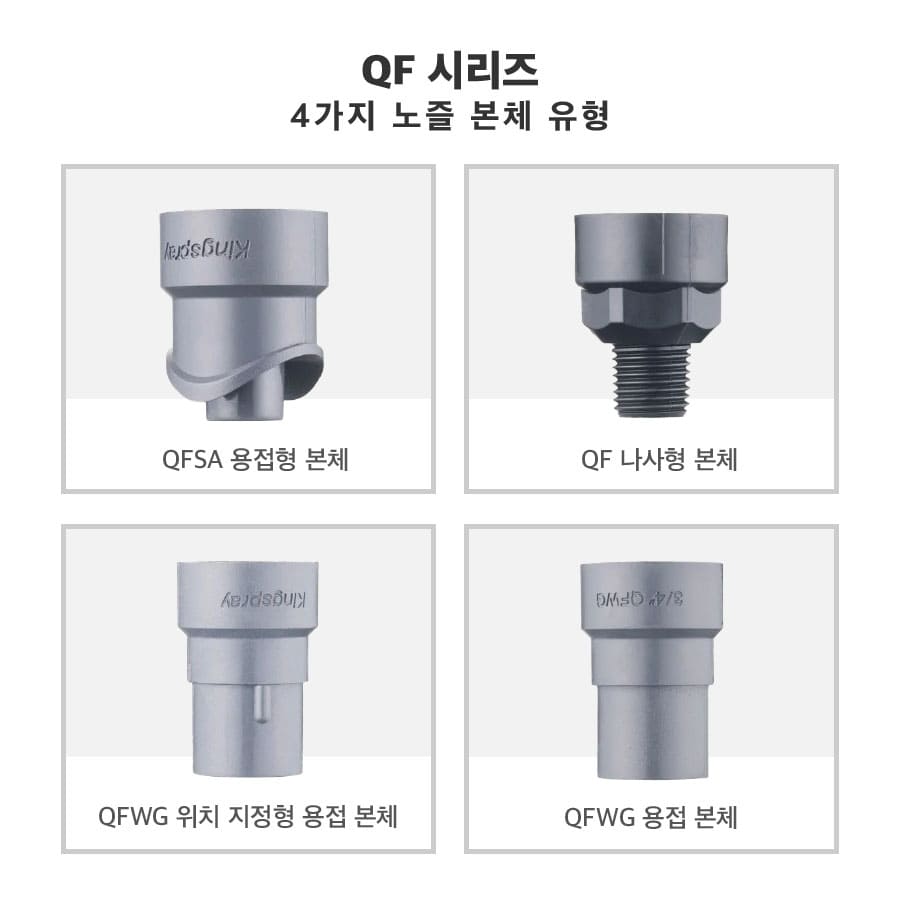

네 가지 유형의 본체 사용 가능

다양한 요구를 충족시키는 4가지 본체 유형을 선택할 수 있습니다!

QF 시리즈는 4가지 본체 유형을 제공하며, 그 중 QF 나사형 본체는 다양한 표준 피팅 및 배관 시스템과의 호환성으로 인해 가장 인기가 많으며, 3개의 용접 본체도 있습니다.

QFSA 용접 본체 재질: UPVC
QF 나사형 본체
재질: PVDF, PP, UPVC
나사 크기: 1/4", 1/8", 3/8"
QFWG 위치 고정 용접 본체 재질: UPVC
QFWG 일반 용접 본체 재질: UPVC

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

다음 정보를 기준으로 주문해 주십시오.

아래 제공된 선택 지침을 기반으로 요구 사항에 가장 적합한 노즐을 선택하십시오.
- 필요에 맞는 노즐 직경(나사 크기)과 사양을 선택하세요.
- 각 노즐의 분사 유량을 선택하려면 아래 표를 참조하십시오.
- 각 노즐의 분사 각도를 선택하려면 아래 표를 참조하십시오.
- 노즐 재질을 선택하세요. 서로 다른 응용 환경에는 서로 다른 재질이 필요합니다. 사용 환경에 따라 적절한 노즐 재질을 선택하십시오.

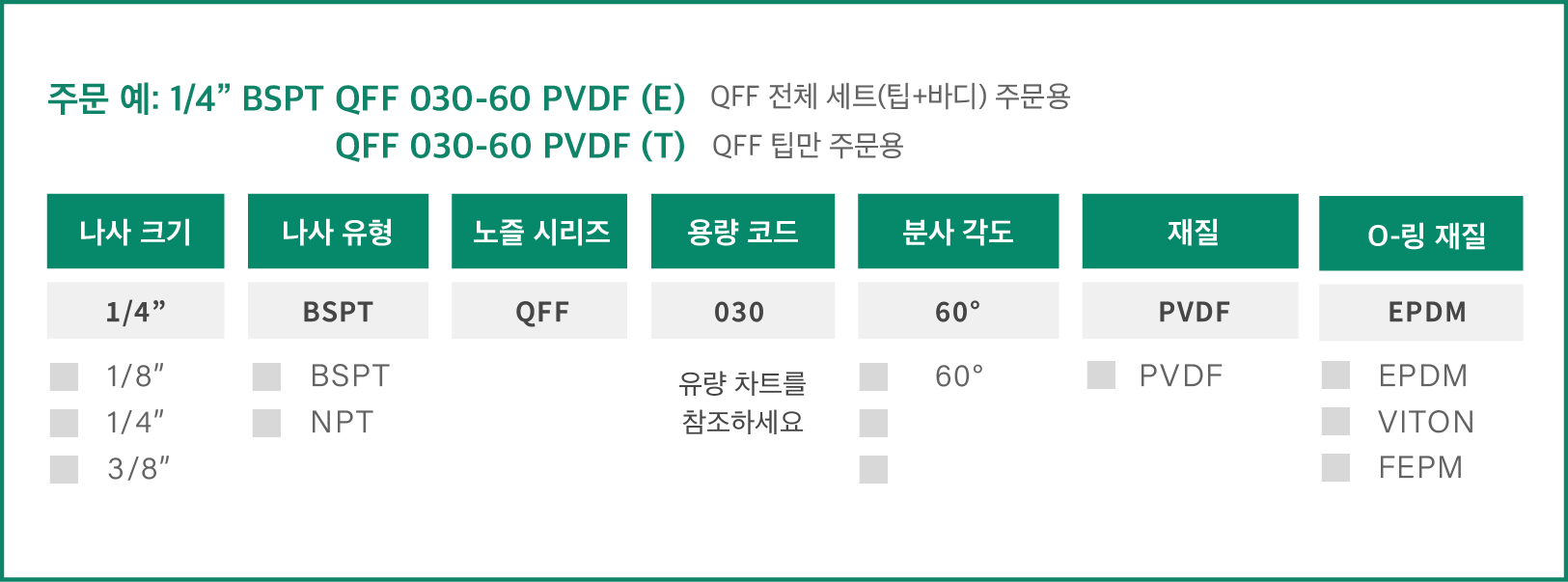

예시 사양: 1/4” BSPT QFF 030-60 PVDF (E) - (팁+본체) / QFF 030-60 PVDF (E) - (팁). 각 번호는 다음 옵션과 의미에 해당합니다.

단위 선택

분사 각도	용량 코드	압력에 따른 용량
분사 각도	용량 코드	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	010	0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015	0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
≀	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	010	0.16	0.19	0.22	0.26	0.38	0.47	0.54	0.59	0.70
	015	0.23	0.29	0.33	0.39	0.58	0.70	0.81	0.88	1.05
	020	0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
≀	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85
