QFF – Boquilla de cono sólido antiobstrucción con liberación rápida - Serie QF

La boquilla de pulverización en cono con núcleo en forma de X de la serie QF de LORRIC cuenta con un diseño de múltiples piezas para un desmontaje rápido y sin herramientas. Ofrece una distribución uniforme del flujo y la pulverización, lo que la convierte en una opción ideal para aplicaciones de bajo caudal. Comúnmente utilizada en la fabricación de semiconductores y PCB, lavado ácido y pulverización química.

Marca：	LORRIC
Tipo de Boquilla：	Cono Sólido
Tipo de Fluido：	Monofluido
Materiales：	Boquilla - PP, PVDF
	Núcleo central - PP
Estándares de Rosca：	BSPT

Descargar archivo

Consultar ahora

Boquilla de cono lleno

El líquido pasa a través de deflectores multiperforados o en forma de "X", generando corrientes giratorias. Al salir, la fuerza centrífuga forma un patrón de pulverización circular. La boquilla de cono sólido funciona eficientemente a baja presión, proporcionando una cobertura amplia y gotas uniformes, lo que la hace ideal para procesos en semiconductores, distribución química y recubrimiento.

Patrón de pulverización de boquilla de cono lleno

Las boquillas de un solo fluido producen un patrón de pulverización cónico, comúnmente conocido en la industria como boquillas de cono lleno. La forma de cobertura (vista desde arriba después de pulverizar sobre el objetivo) es circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de flujo en forma de montaña

El volumen de pulverización alcanza su punto máximo en el centro y disminuye hacia los bordes, formando una distribución en forma de montículo. Ideal para aplicaciones de impacto concentrado como la limpieza de superficies. Para una cobertura uniforme, reduzca el espacio entre boquillas para superponer las áreas de pulverización y mejorar la consistencia.
Más información: Distribución del Campo de Flujo de la Boquilla

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 2 Kg/cm², los caudales varían de 1 Lpm a 5.5 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Ofrece ángulos de pulverización de 0° a 120°

La boquilla de cono sólido ofrece ángulos de pulverización de 0° a 120°. Un ángulo de 0° proporciona un chorro recto con una pulverización puntual, ofreciendo el mayor impacto entre todos los tipos de boquillas. El ángulo de 120° ofrece la cobertura más amplia, mientras que el ángulo estándar de 60° proporciona un equilibrio entre impacto y cobertura. Para especificaciones detalladas, contáctenos.
Más información: Ángulo y Cobertura de Pulverización de Boquillas

Diseño de liberación rápida con ajuste a presión, evita fugas de agua.

El diseño de liberación rápida de dos piezas cuenta con tres puntos de bloqueo entre la boquilla y la base, permitiendo un ensamblaje y desmontaje sin herramientas, un posicionamiento preciso y un mantenimiento conveniente.

Material de la punta de la boquilla: PP, PVDF
Material del O-ring: EPDM, Viton, FEPM
Paletas centrales: PP
Cuatro tipos de cuerpos disponibles

4 tipos de cuerpos disponibles para adaptarse a diferentes necesidades.

La serie QF ofrece 4 tipos de cuerpos, siendo el cuerpo roscado QF el más popular debido a su compatibilidad con diversos accesorios estándar y sistemas de tuberías, junto con 3 cuerpos de soldadura.

Cuerpo de Soldadura QFSA Material: UPVC
Cuerpo Roscado QF
Material: PVDF, PP, UPVC
Tamaños de rosca: 1/4", 1/8", 3/8"
Cuerpo de Soldadura con Posicionamiento QFWG Material: UPVC
Cuerpo de Soldadura General QFWG Material: UPVC

4 tipos de cuerpos disponibles para adaptarse a diferentes necesidades.

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

Por favor, elija la boquilla que mejor se adapte a sus necesidades según las siguientes pautas de selección.
- Elija el diámetro de la boquilla (tamaño de la rosca) y las especificaciones que cumplan con sus requisitos.
- Seleccione el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
- Seleccione el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
- Elija el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Seleccione el material de la boquilla adecuado según su entorno de uso.
Ejemplo de especificación: 1/4” BSPT QFF 030-60 PVDF (E) - (tip+body)/ QFF 030-60 PVDF (E) - (tip). Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	010	0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015	0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
≀	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

* Standard Pressure: Column in red.
* This product for spray angle 90° and 120° is able to be made to order.
* For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
* Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

Size

Thread(BSPT)	Size(mm)			Weight(g)
Thread(BSPT)	A	B	C	Weight(g)
1/8"	31.6	27.5	39	17.5
1/4"	31.6	27.5	42.6	17.9
3/8"	31.6	27.5	42.6	19.6

QFSA Body Size

Size(mm)				Weight(g)
A	B	C	D	Weight(g)
26.5	10.1	12.0	31.4	8.6

QFWG Body Size

Size(mm)				Weight(g)
A	B	C	D	Weight(g)
25.6	16.5	20.4	38.3	12.0

Installation

For nozzle with QF Body (thread)

Step 1

Drill correspon-ding female threads on your pipe

Step 2

Aim the thread of nozzle body at the female thread. Tightening the body clockwise at the pipe hole.

Step 3

Aim QFH nozzle tip to nozzle body.

Step 4

Put QFH nozzle tip into nozzle body.

Step 5

Fasten the tip and the body clockwise to finish the nozzle installation.Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected. Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected.

Step 6

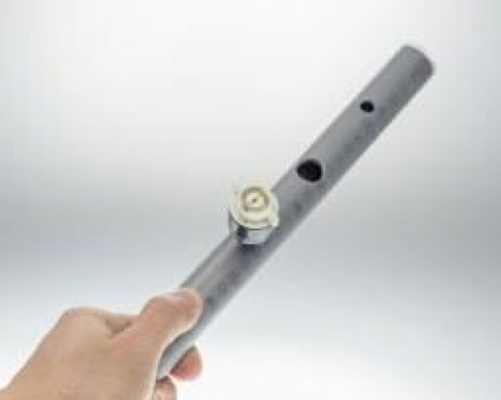

Installation completed.

For nozzle with QFSA Body (welding)

Step 1

Drill correspon-ding hole on your pipe.Aim the bottom of QFSA nozzle body at the hole

Step 2

Use welding torch to fix QFSA nozzle body in the pipe hole

Step 3

Aim QFH nozzle tip to nozzle body

Step 4

Put QFH nozzle tip into nozzle body.

Step 5

Fasten the tip and the body clockwise to finish the nozzle installation Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected.

Step 6

Installation completed.

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
Importante:
- Se requiere un pedido mínimo
- Los canales de venta exclusivos deben ser acordados mutuamente
