QFF 快拆 防堵塞均霧 實心圓錐噴嘴 QF 系列

LORRIC QF 系列 X 形中心葉片實心圓錐噴嘴,具有徒手快拆功能之塑料多件式單流體實心圓錐噴嘴,流量分佈與噴霧均勻,此型號為小流量的最佳選擇之一,常應用於半導體與印刷電路板、酸洗、化學藥品噴灑等產業應用

品牌: LORRIC
噴形: 實心圓錐
流體: 單流體
噴頭材質: PP, PVDF
葉片材質: PP
牙口規格: BSPT

型錄



X 形中心葉片實心圓錐噴嘴

液體經過噴嘴內 X 形擾流片,形成多條旋轉液流,並在通過噴口的曲面結構時,因離心力作用被甩出,呈現圓形噴灑形狀。X 形中心葉片(CORE) 設計,能使異物通過徑增大,降低阻塞,降低紊流使噴霧顆粒均勻一致,適用於半導體濕製程、化學藥品散佈、清洗、冷卻等應用。

X 形中心葉片實心圓錐噴嘴
實心圓錐噴嘴噴型

實心圓錐噴嘴噴型

單流體噴嘴,噴灑型狀如圓錐體,業界稱之為實心圓錐噴嘴,噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為圓形。

山形流場分佈

噴霧量在噴射範圍的中間部分最大,兩邊逐漸減少,形成山形的分佈曲線,適合需要集中衝擊力的應用,如清洗表面污垢。如果希望均勻噴灑,安裝噴嘴時,可以縮短噴嘴的間距,也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊,改善覆蓋不足情況。

山形流場分佈
多種流量可供選擇

多種流量可供選擇

扇型噴嘴提供多種流量範圍,以標準設計壓力 2 Kg/cm²為例,最小規格流量 1 Lpm,最大流量 5.5 Lpm。(其他流量需求請參考「規格表」,或直接與我司聯繫)。

提供0°~120°角度噴灑

實心圓錐噴嘴可提供0°~120°不同角度設計,0°噴灑角度噴灑形式為直柱型,噴霧形狀為單點,在所有噴嘴類型中,可提供最佳的衝擊力,120°大角度噴灑則可提供相同噴灑條件下最大的覆蓋面積。標準設計角度為60°,具有適中的沖洗力與覆蓋面積。因噴嘴規格眾多,具體庫存規格請與我司聯繫。

提供0°~120°角度噴灑

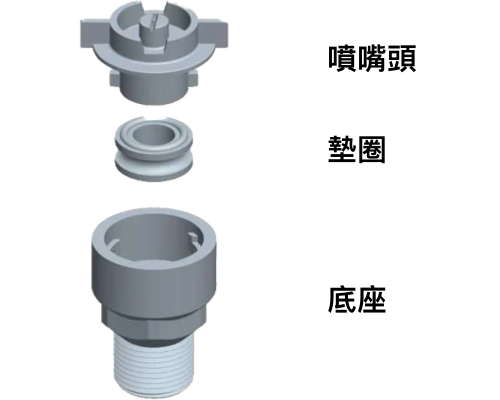

兩件式快拆設計,卡扣定位,防止漏水

兩件式快拆設計,卡扣定位,防止漏水

兩件式快拆設計,噴嘴與底座三個卡扣點,徒手拆裝,精準定位,方便維護作業。

四種底座任您挑選,滿足不同需求

QF 系列提供四種不同類型的接頭底座,其中 QF 牙口底座因適配多種標準配件和管道系統而廣受客戶青睞,並提供三種牙口尺寸:1/4", 1/8", 3/8"。
另有三種焊接底座可選擇: QFSA 焊接底座QFWG 定位型、 QFWG 一般型,歡迎咨詢選購。

四種底座任您挑選,滿足不同需求

關於公差

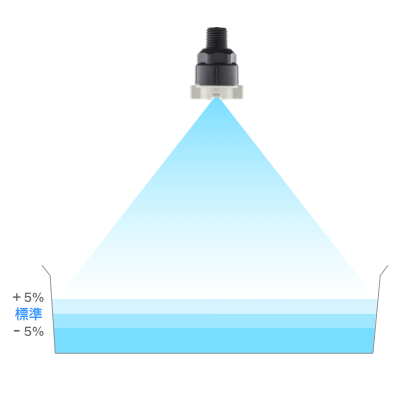

流量公差

流量公差

流量公差為標準流量正負5%

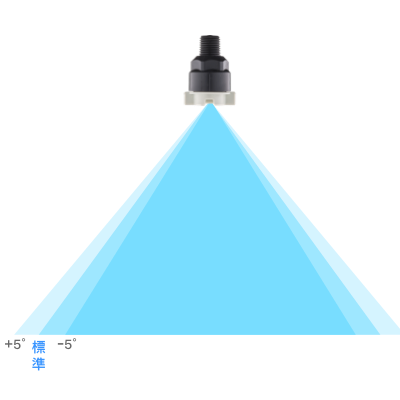

角度公差

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材,以車削方式,製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料,以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購,各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求,根據下面的選型規則,挑選適合您的噴嘴,包括:
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量,即按照您需求所希望每只噴嘴的噴灑流量,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度,即按照您需求所希望每只噴嘴的噴灑覆蓋面積,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質,不同的應用環境有不同的材質要求,請按您的使用環境挑選適合的噴嘴材質。

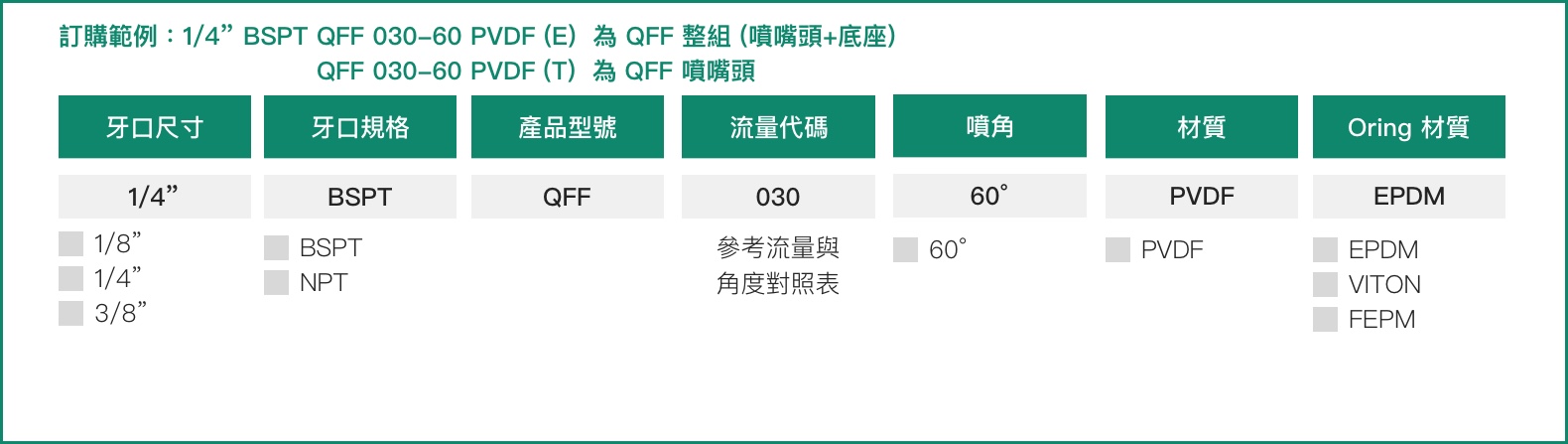

  • 訂購範例:1/4” BSPT QFF 030-60 PVDF (E)  為 QFF 整組 (噴嘴頭+底座)/ QFF 030-60 PVDF (T)  為 QFF 噴嘴頭,以下為各數字所對應的選項與意涵。



單位
選擇
  • *
  • *
  • *
  • *
噴角 流量代碼 壓力對應流量 壓力對應流量
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 010 0.59 0.71 0.87 1.00 1.41 1.73 2.00 2.24 2.74
015 0.89 1.06 1.30 1.50 2.12 2.60 3.00 3.35 4.11
020 1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48
025 1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85

030 1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
035 2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59
040 2.37 2.83 3.46 4.00 5.66 6.93 8.00 8.94 10.95
045 2.66 3.18 3.90 4.50 6.36 7.79 9.00 10.06 12.32
050 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
90° 055 3.25 3.89 4.76 5.50 7.78 9.53 11.00 12.30 15.06
噴角 流量代碼 壓力對應流量 壓力對應流量
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
50° 010 0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77
015 0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
020 1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
噴角 流量代碼 壓力對應流量 壓力對應流量
0.7
bar
1.0
bar
1.5
bar
2.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
50° 010 0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77
015 0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
020 1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
噴角 流量代碼 壓力對應流量 壓力對應流量
10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
50° 010 0.16 0.19 0.22 0.26 0.38 0.47 0.54 0.59 0.70
015 0.23 0.29 0.33 0.39 0.58 0.70 0.81 0.88 1.05
020 0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40
025 0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75

030 0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
035 0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45
040 0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
045 0.70 0.86 1.00 1.18 1.73 2.11 2.44 2.64 3.15
050 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
90° 055 0.86 1.06 1.22 1.44 2.11 2.58 2.98 3.22 3.85
    • 標準壓力:紅字標明。
    • 90° 及 120° 噴角可提供訂製服務。
    • 若您是使用手持式裝置,為了方便使用,我們只會顯示3種壓力下的對應流量,如果需要更多不同壓力下的流量資料,請使用電腦瀏覽本網站。
    • 由於產品規格繁多,產品以工廠現有生產規格為主,如需確認某規格是否仍有生產,請與我們聯繫。
    • 為給予顧客品質保證,本公司產品出貨皆須經過 ISO 品管流程,無法隔日交貨,交期將另行通知。此外,亦不提供工廠現場取貨服務。如有任何疑問或需求,請聯繫我們的業務人員。感謝您的配合。

相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程,用以測量化學藥劑用量;噴嘴在電鍍液塗布與水洗,濕製程顯影、蝕刻製程精確噴灑化學藥劑

半導體業

半導體業

流量計監測個製程化學液體用量,純水處理液體供應量;噴嘴控制化學液體與純水的噴灑,確保製程純淨度與穩定性

其他

  • 清洗:氣體、廢氣、粉塵、洗淨裝置、桶槽清洗等。
  • 冷卻:氣體、桶槽、機械裝置、金屬等。
  • 散佈:潤濕、化學藥品、鎮塵。


尺寸

牙規(BSPT) 尺寸(mm) 重量(g)
A B C
1/8"外牙 31.6 27.5 39 17.5
1/4"外牙 31.6
27.5 42.6 17.9
3/8"外牙 31.6
27.5 42.6
19.6

QFSA快拆底座尺寸

尺寸(mm) 重量(g)
A B  C D
26.5 10.1 12.0 31.4 8.6

QFWG快拆底座尺寸

尺寸(mm) 重量(g)
A B  C D
25.6 16.5 20.4 38.3 12.0
* 對快拆底座有興趣或相關疑問,請詢價時一併留言予LORRIC。

安裝

底座為QF BODY (牙口) 之安裝方式

步驟一
步驟一

噴管鑽上與噴嘴同尺寸之母牙開口,將快拆底座牙口對準噴管之母牙開口

步驟二
步驟二

將快拆底座以順時針方向旋入旋緊於母牙開口,底座安裝完成


步驟三
步驟三

將QFH噴嘴頭對準底座



步驟四
步驟四

將QFH噴嘴頭放入底座






步驟五
步驟五

將噴嘴與快拆底座卡榫順時針接合,完成快拆噴嘴安裝,若相臨的噴嘴會交錯,應該讓噴嘴有最少5度以上的偏角,以免扇形噴霧相撞,影響結果

步驟六
步驟六

安裝完成







底座為QFSA (焊接) 之安裝方式

步驟一
步驟一

確認所需噴嘴牙口尺寸與牙規是否對應噴管,噴管鑽上與QFSA將快拆底座牙口對準噴管之母牙開口

步驟二
步驟二

利用焊槍將快拆底座固定於噴管,底座安裝完成



步驟三
步驟三

將QFH噴嘴頭對準底座




步驟四
步驟四

將QFH噴嘴頭放入底座






步驟五
步驟五

將噴嘴與快拆底座卡榫順時針接合,完成快拆噴嘴安裝,若相臨的噴嘴會交錯,應該讓噴嘴有最少5度以上的偏角,以免扇形噴霧相撞,影響結果

步驟六
步驟六

安裝完成







* 對快拆底座有興趣或相關疑問,請詢價時一併留言予LORRIC。

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗,與豐富的客戶現場經驗,讓我們來協助開發最適合您的產品!

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景,可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求,請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下,噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD),能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗,與豐富的客戶現場經驗,讓我們來協助開發最適合您的產品!

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景,可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求,請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下,噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD),能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
LORRIC提供專業的噴嘴客製服務,其流程為:1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案
