QSF Spray Nozzle Full Cone Quick Release Plastik - Seri QS

Nozzle dua bagian dari LORRIC Seri QS dengan desain yang mudah dilepas cepat tanpa alat, dilengkapi dengan saluran besar untuk mengurangi penyumbatan dan memastikan semprotan yang merata. Sangat cocok untuk aplikasi aliran rendah di industri semikonduktor dan PCB.

Brand: LORRIC
Nozzle Type: Solid Cone
Fluid Type: Single-fluid
Materials: Nozzle Head - PP
Core - PP
Oring - EPDM, VITON, FEPM
Body - PP
Thread Standard: BSPT
Thread Size: 1/4", 3/8"

Catalogue



Desain Inti Multi-Slot

Cairan mengalir melalui inti multi-slot pada nozzle, menciptakan aliran yang berputar. Gaya sentrifugal membentuk pola semprotan melingkar. Inti ini memastikan aliran dan semprotan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, pembersihan, dan pendinginan.

Desain Inti Multi-Slot
Pola Semprotan Nozzle Full Cone

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi Aliran Berbentuk Lonceng

Volume semprotan mencapai titik maksimum di bagian tengah area penyemprotan dan secara bertahap berkurang ke kedua sisi, membentuk kurva distribusi berbentuk lonceng. Ini cocok untuk aplikasi yang memerlukan daya hantam terpusat, seperti pembersihan kotoran permukaan. Jika penyemprotan merata diinginkan, memperpendek jarak antar nozzle—sehingga area cakupan dari dua nozzle saling tumpang tindih—dapat meningkatkan kekurangan cakupan.
Pelajari lebih lanjut: Distribusi Laju Aliran Nozel

Distribusi Aliran Berbentuk Lonceng
Tersedia untuk Berbagai Laju Aliran

Tersedia untuk Berbagai Laju Aliran

Kami menawarkan nozzle dengan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)
Pelajari lebih lanjut: Tekanan, Diameter Lubang, dan Laju Aliran Nozel

Tersedia Sudut Semprotan dari 0° hingga 120°

Nozzle solid cone ini menawarkan sudut semprotan mulai dari 0° hingga 120°. Sudut 0° menghasilkan jet lurus dengan semprotan titik tunggal, memberikan dampak tertinggi di antara semua jenis nozzle. Sudut 120° memberikan cakupan terluas, sementara sudut standar 60° memberikan keseimbangan antara dampak dan cakupan. Untuk spesifikasi lebih lanjut, silakan hubungi kami.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle



Tersedia Sudut Semprotan dari 0° hingga 120°
 Desain Quick-Release dan Snap-lock Positioning yang Mencegah Kebocoran Air

Desain Quick-Release dan Snap-lock Positioning yang Mencegah Kebocoran Air

Desain quick-release dua bagian ini memiliki tiga titik pengunci antara nozzle dan dasarnya, memudahkan pemasangan dan pembongkaran tanpa perlu alat, posisi yang presisi, serta perawatan yang mudah.

  • Material bagian ujung: PVDF
  • Material O-ring: EPDM, Viton, FEPM
  • Ukuran Thread body (Ulir pada body) QS Series: 1/4", 3/8"

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam
Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik
Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi
Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut.

  • Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
    • Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

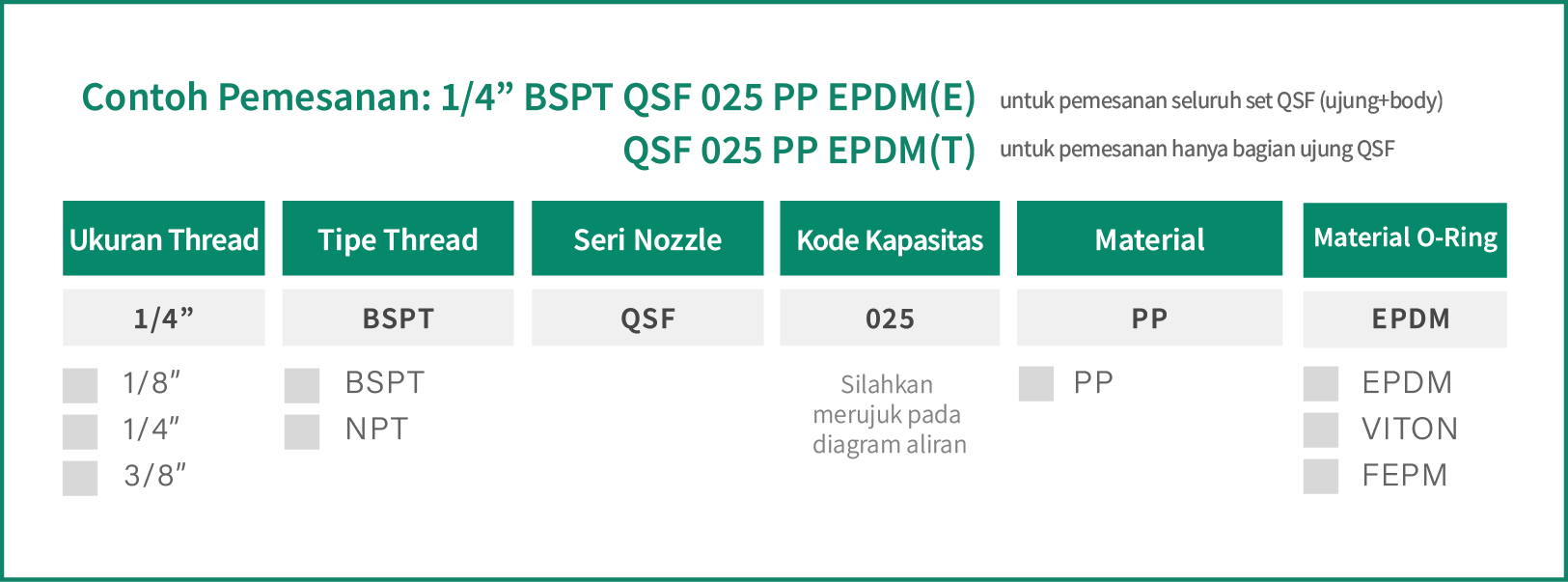

  • Contoh spesifikasi:: 1/4” BSPT QSF 025PP EPDM. Setiap angka merujuk pada pilihan dan arti berikut:

Select
Unit
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 025 1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85
030 1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
035 2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59

040 2.37 2.83 3.46 4.00 5.66 6.93 8.00 8.94 10.95
045 2.66 3.18 3.90 4.50 6.36 7.79 9.00 10.06 12.32
050 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
90° 055 3.25 3.89 4.76 5.50 7.78 9.53 11.00 12.30 15.06
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
50° 025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.7
bar
1.0
bar
1.5
bar
2.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
50° 025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
50° 025 0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75
030 0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
035 0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
045 0.70 0.86 1.00 1.18 1.73 2.11 2.44 2.64 3.15
050 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
90° 055 0.86 1.06 1.22 1.44 2.11 2.58 2.98 3.22 3.85
  • * Tekanan Standar: Kolom dengan tulisan berwarna merah.
    * Produk ini tersedia untuk sudut semprotan  90° dan 120° yang dapat dipesan sesuai permintaan.
    * Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
    * Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

PCB

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Semikonduktor

Semikonduktor

Flow meter memantau pasokan cairan kimia dan cairan pengolahan air murni; nozzle mengontrol penyemprotan cairan kimia untuk menjaga kemurnian dan kestabilan proses produksi.

Ukuran

Thread (BSPT)

Ukuran (mm)

Berat (g)
A B C
1/4"Male 31.4 30.5 44.2 10.4
3/8"Male 31.4 30.5 44.2
14.6

Instalasi

Untuk nozzle dengan QF Body (ulir)

Langkah 1
Langkah 1

Buat ulir internal yang sesuai pada pipa Anda.

Langkah 2
Langkah 2

Arahkan ulir badan nozzle ke ulir internal. Kencangkan badan nozzle searah jarum jam pada lubang pipa.

Langkah 3
Langkah 3

Arahkan ujung nozzle QFH ke badan nozzle.

Langkah 4
Langkah 4

Masukkan ujung nozzle QFH ke dalam badan nozzle.

Langkah 5
Langkah 5

Kencangkan ujung dan badan nozzle searah jarum jam untuk menyelesaikan instalasi nozzle. Jika nozzle berdekatan tidak sejajar, pasang nozzle dengan kemiringan minimal 5 derajat untuk menghindari penurunan performa.

Langkah 6
Langkah 6

Instalasi selesai.

Untuk nozzle dengan QFSA Body (pengelasan)

Langkah 1
Langkah 1

Buat lubang yang sesuai pada pipa Anda. Arahkan bagian bawah badan nozzle QFSA ke lubang tersebut.

Langkah 2
Langkah 2

Gunakan obor las untuk memasang badan nozzle QFSA di lubang pipa.

Langkah 3
Langkah 3

Arahkan ujung nozzle QFH ke badan nozzle.

Langkah 4
Langkah 4

Masukkan ujung nozzle QFH ke dalam badan nozzle.

Langkah 5
Langkah 5

Kencangkan ujung dan badan nozzle searah jarum jam untuk menyelesaikan instalasi nozzle. Jika nozzle berdekatan tidak sejajar, pasang nozzle dengan kemiringan minimal 5 derajat untuk menghindari penurunan performa.

Langkah 6
Langkah 6

Instalasi selesai.

Tidak Menemukan Nozzle yang Anda Butuhkan?

Tidak Menemukan Nozzle yang Anda Butuhkan?

Dengan pengalaman lebih dari 30 tahun dalam pengembangan dan produksi nozzle, serta pengetahuan mendalam tentang kebutuhan pelanggan di lapangan, kami siap membantu Anda menciptakan produk yang ideal sesuai kebutuhan Anda!

Nozzle yang Disesuaikan untuk Kebutuhan Anda

LORRIC dapat menyesuaikan "laju aliran," "sudut," dan "distribusi aliran" untuk memenuhi skenario penggunaan spesifik Anda. Kami juga menawarkan dukungan untuk situasi unik seperti kebutuhan kekuatan dampak khusus atau semprotan ultra-halus. Jangan ragu untuk menghubungi tim LORRIC untuk informasi dan bantuan lebih lanjut.

Kapasitas yang Dapat Dikostumisasi
Kapasitas yang Dapat Dikostumisasi

Di bawah tekanan tetap, volume cairan atau gas yang disemprotkan oleh nozzle dalam periode waktu tertentu.

Sudut Semprotan yang Dapat Dikostumisasi
Sudut Semprotan yang Dapat Dikostumisasi

Merupakan sudut yang terbentuk oleh lubang saluran dan aliran gas/cairan yang disemprotkan

Distribusi yang Dapat Disesuaikan
Distribusi yang Dapat Disesuaikan

Distribusi partikel pada permukaan yang dihasilkan dari cairan yang disemprotkan.

CFD Meningkatkan Hasil Kerja Kami

CFD Meningkatkan Hasil Kerja Kami

Pengujian di lingkungan ekstrem memerlukan data untuk membantu pengembangan nozzle.

Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle

  • Kami menyediakan layanan kustom nozzle sesuai dengan prosedur operasi standar.
  • Harap diperhatikan:
    • Terdapat persyaratan minimum jumlah pemesanan.
    • Ada saluran penjualan eksklusif yang harus disepakati bersama.
Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle
