QSF 快拆式實心圓錐噴嘴 QS系列

LORRIC QS 系列牙口底座台灣製造兩件式快拆噴嘴，具有徒手快拆功能之塑料多件式單流體實心圓錐,異物通過徑大,少阻塞,噴霧均勻,此型號為小流量的最佳選擇之一,常應用於半導體與印刷電路板等產業

品牌：	LORRIC
噴形：	實心圓錐
流體：	單流體
材質：	噴嘴頭-PP
	中心葉片-PP
	墊圈-EPDM,VITON,FEPM
	底座-PP
牙規：	BSPT
牙口尺寸：	1/4", 3/8"

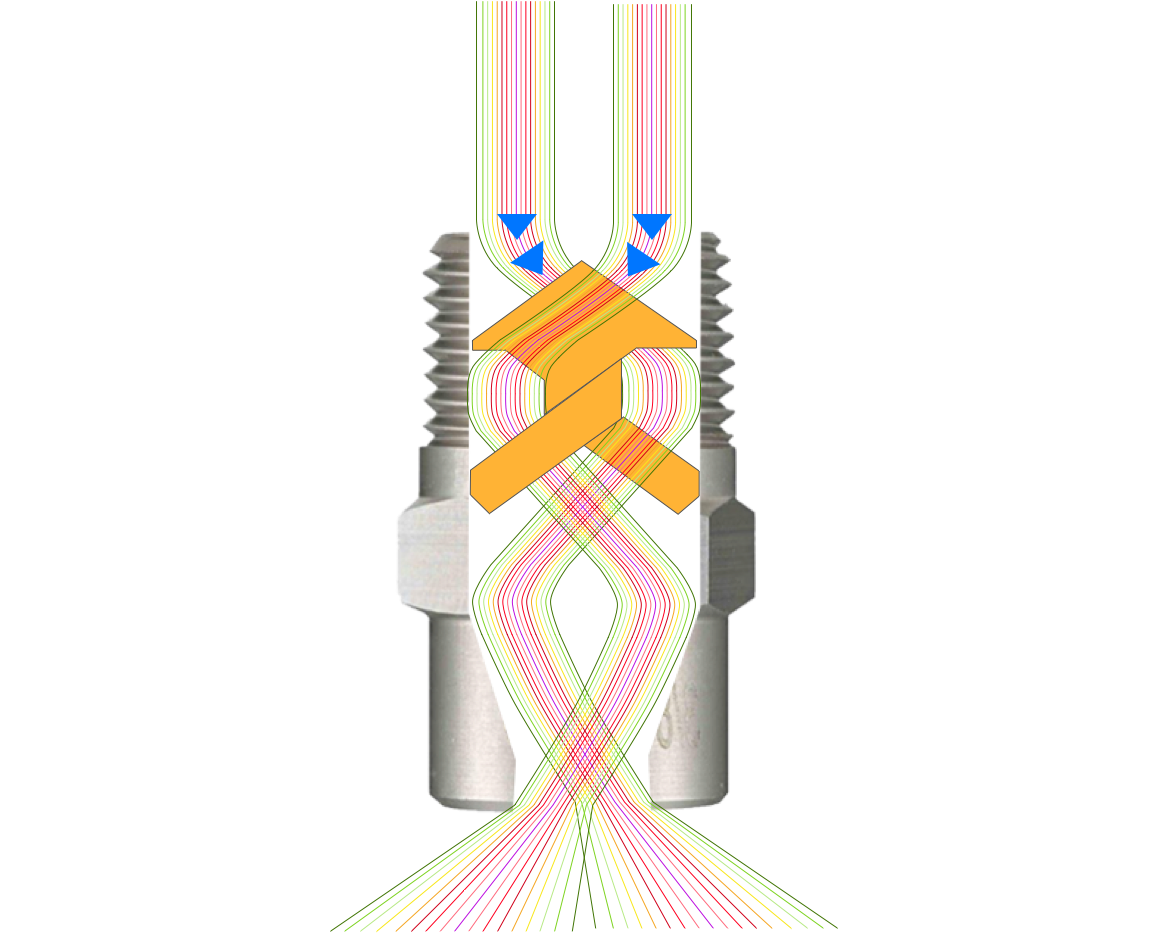

X 形中心葉片設計

液體經過噴嘴內 X 形擾流片，形成多條旋轉液流，並在通過噴口的曲面結構時，因離心力作用被甩出，呈現圓形噴灑形狀。X 形中心葉片(CORE) 設計，能使異物通過徑增大，降低阻塞，降低紊流使噴霧顆粒均勻一致，適用於半導體濕製程、化學藥品散佈、清洗、冷卻等應用。

實心圓錐噴嘴噴型

單流體噴嘴，噴灑型狀如圓錐體，業界稱之為實心圓錐噴嘴，噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為圓形。
了解更多：噴嘴噴霧形狀

鐘形流場分布

實心圓錐噴嘴噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成鐘形的分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流量分佈

多種流量可供選擇

實心圓錐噴嘴提供多種流量範圍，以標準設計壓力 2 Kg/cm²為例，最小規格流量 2.5 Lpm，最大流量 5.5 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。
了解更多：噴嘴壓力、孔徑與流量

提供0°~120°角度噴灑

實心圓錐噴嘴可提供0°~120°不同角度設計，0°噴灑角度噴灑形式為直柱型，噴霧形狀為單點，在所有噴嘴類型中，可提供最佳的衝擊力，120°大角度噴灑則可提供相同噴灑條件下最大的覆蓋面積。標準設計角度為60°，具有適中的沖洗力與覆蓋面積。因噴嘴規格眾多，具體庫存規格請與我司聯繫。
了解更多：噴嘴噴灑角度與覆蓋範圍

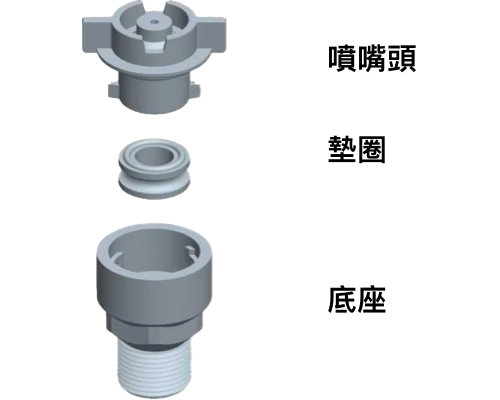

兩件式快拆設計，卡扣定位，防止漏水

兩件式快拆設計，噴嘴與底座三個卡扣點，徒手拆裝，精準定位，方便維護作業。

噴嘴頭材質：PVDF
O型墊圈材質：EPDM, Viton, FEPM
QS系列牙口底座：1/4", 3/8"

關於公差

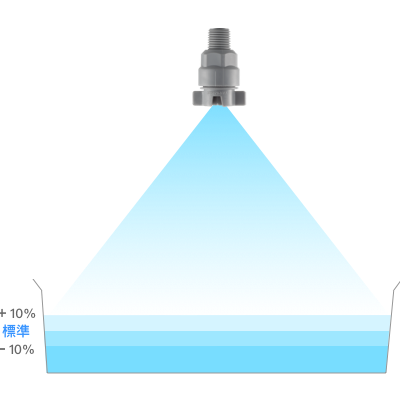

流量公差

流量公差為標準流量正負10%

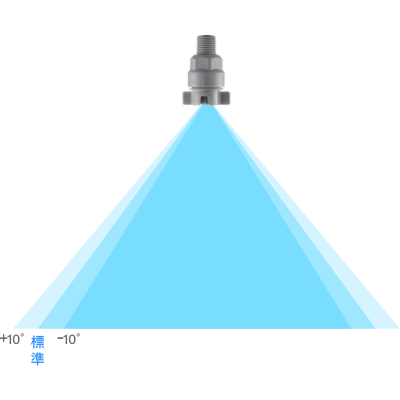

角度公差

角度公差為標準角度的正負10度

我們對材質的三大保證

金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

以下の情報に基づいて必要なノズル製品をご注文ください

以下の選択ルールに基づいて、ご要件に適したノズルを選択してください。内容は以下の通りです：
- ご要件に適したノズルの管径（ねじサイズ）および仕様。
- ご要件に適したノズルの流量、つまり、ご要件に基づいた各ノズルのスプレー流量を選択してください。以下の「流量、角度対照表」を参照してください。
- ご要件に適したノズルの角度、つまり、ご要件に基づいた各ノズルのスプレーカバレッジ面積を選択してください。以下の「流量、角度対照表」を参照してください。
- ご要件に適したノズルの材質。用途環境に応じて適切な材質を選択してください。

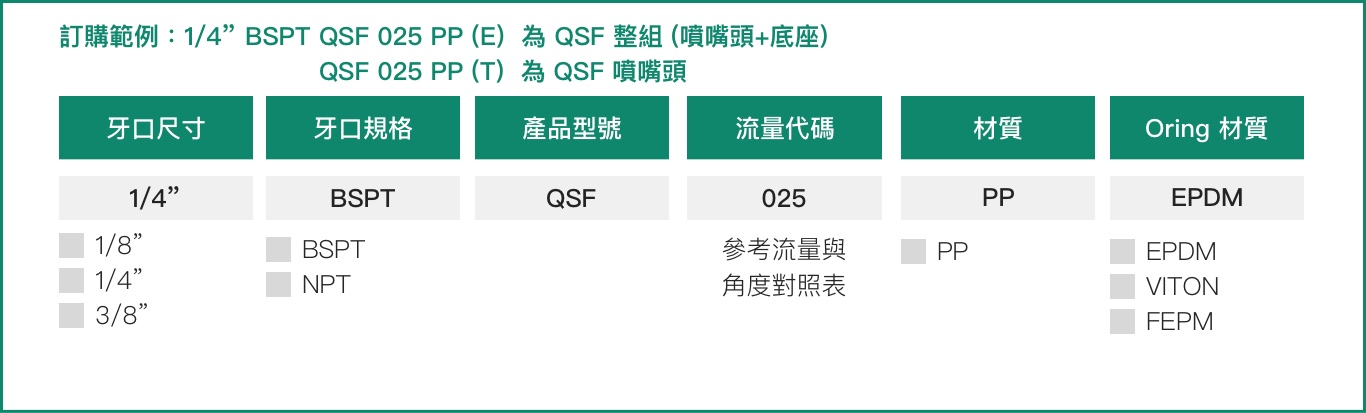

注文例：1/4”QSF 025 PP (E) は QSF 全セット（ノズルヘッド+ベース）を表します。/ QSF 025 PP (T) は QSF ノズルヘッドのみを表します。以下に各数字に対応するオプションと意味を示します。

選択
単位

噴霧角度	流量コード	圧力時の流量
噴霧角度	流量コード	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
≀	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

噴霧角度	流量コード	圧力時の流量
噴霧角度	流量コード	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
≀	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

噴霧角度	流量コード	圧力時の流量
噴霧角度	流量コード	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
≀	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

噴霧角度	流量コード	圧力時の流量
噴霧角度	流量コード	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
≀	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85

- 標準圧力：赤字で表示されています。
- 手持ちデバイスを使用する場合、利便性のために3種類の圧力に対応する流量のみ表示しています。より多くの圧力での流量データが必要な場合は、パソコンで本サイトをご覧ください。
- 製品仕様が多数あるため、工場で現在生産されている規格を基準としています。特定の規格がまだ生産されているか確認する必要がある場合は、お問い合わせください。
- お客様に品質保証を提供するため、当社製品はすべてISO品質管理プロセスを経て出荷されます。そのため翌日配送は対応しておりません。納期は別途ご案内いたします。また、工場での現地受け取りサービスは提供しておりません。ご不明点やご要望がある場合は、営業担当者までお問い合わせください。ご理解とご協力をお願いいたします。
