QFYMF 강화된 그립 퀵 릴리스 다중 슬롯 정밀 제어 스프레이 노즐 - QF 시리즈

LORRIC QF 시리즈 다공성 중심 블레이드 실체 원뿔형 노즐, 손쉬운 분해 및 조립이 가능한 설계, QFYF Y형 손잡이 미끄럼 방지 디자인으로 부드러운 조임이 더욱 쉬워졌습니다. 유량 분포와 분무가 균일하며, 반도체, PCB, 산세, 화학 약품 살포 등 산업에 널리 사용됩니다.

브랜드：	LORRIC
분사 형태：	실체 원뿔형
유체：	단일 유체
노즐 재질：	PVDF
블레이드 재질：	PVC, PEEK
나사 규격：	BSPT

파일 다운로드

즉시 문의

다중 슬롯 코어 원뿔형 스프레이 노즐

액체는 노즐의 다중 슬롯 코어를 통해 흐르며 회전하는 흐름을 생성합니다. 원심력에 의해 원형 분사 패턴이 형성됩니다. 코어는 균일한 유량과 분사를 보장하며, 반도체 공정, 화학 약품 분사, 세척 및 냉각에 이상적입니다.

실심 원뿔형 스프레이 노즐 분사 패턴

단일 유체 노즐은 원뿔형 분사 형태를 만들어내며, 이를 실심 원뿔형 노즐이라고 합니다. 이로 인해 원형 분사 패턴이 형성됩니다.
자세히 알아보기: 노즐 분사 형태

산형 유량 분포

풀 콘 스프레이 노즐은 중앙에서 최대 분사량을 가지며 가장자리로 갈수록 감소하여 둔덕 모양의 분포를 형성합니다. 표면 청소와 같은 집중적인 충격 응용에 이상적입니다. 균일한 분사를 위해 노즐을 가까이 설치하여 커버리지 영역이 겹치도록 하여 균일성을 개선하십시오.
자세히 알아보기: 둔덕 모양 분포

다양한 유량 제공

팬 스프레이 노즐은 넓은 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 2 Kg/cm²에서 유량은 1 Lpm에서 5.5 Lpm까지 다양합니다. (다른 유량 요구 사항에 대해서는 사양표를 참조하거나 직접 문의해 주세요.)

0°에서 120°까지 분사 각도 제공

실심 원뿔형 노즐은 0°에서 120°까지 다양한 분사 각도를 제공합니다. 0° 각도는 단일 지점에 분사되는 직선 제트로, 모든 노즐 중 가장 강한 충격력을 제공합니다. 120° 각도는 가장 넓은 커버리지를 제공하며, 표준 60° 각도는 충격력과 커버리지의 균형을 맞춥니다. 구체적인 사양에 대해서는 문의해 주세요.

퀵 릴리스 디자인, 스냅 잠금 위치 고정으로 물 누수를 방지합니다

두 조각으로 된 빠른 해제 설계는 노즐과 베이스 사이에 세 개의 스냅 잠금 지점을 제공하여 도구 없이 조립 및 분해, 정확한 위치 지정 및 편리한 유지 보수를 가능하게 합니다.

노즐 팁 재질: PVDF
O링 재질: EPDM, Viton, FEPM
다중 슬롯 코어 중심 블레이드: PVC, PEEK (250°C/482°F 이하의 환경 및 고부식 화학 사용에 적합, 맞춤 가능).
네 가지 바디 타입 사용 가능

다양한 요구를 충족시키기 위해 선택할 수 있는 4가지 본체 유형!

The QF 시리즈는 4가지 본체 유형을 제공하며, 그 중 QF 나사 본체가 다양한 표준 피팅 및 배관 시스템과의 호환성 덕분에 가장 인기가 높습니다. 또한 3가지 용접 본체가 있습니다.

QFSA 용접 본체 재질: UPVC
QF 나사 본체
재질: PVDF, PP, UPVC
나사 크기: 1/4", 1/8", 3/8"
QFWG 위치 지정 용접 본체 재질: UPVC
QFWG 용접 본체 재질: UPVC

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주십시오.

아래 선택 지침을 기반으로 필요한 요구 사항에 가장 적합한 노즐을 선택해 주십시오.
- 필요에 맞는 노즐 직경(나사 크기)과 사양을 선택해 주세요.
- 각 노즐의 분무 유량을 선택하려면 아래 차트를 참조하십시오.
- 각 노즐의 분무 각도를 선택하려면 아래 차트를 참조하십시오.
- 각기 다른 응용 환경에는 다른 재질이 필요하므로 사용 환경에 맞는 노즐 재질을 선택해 주세요.

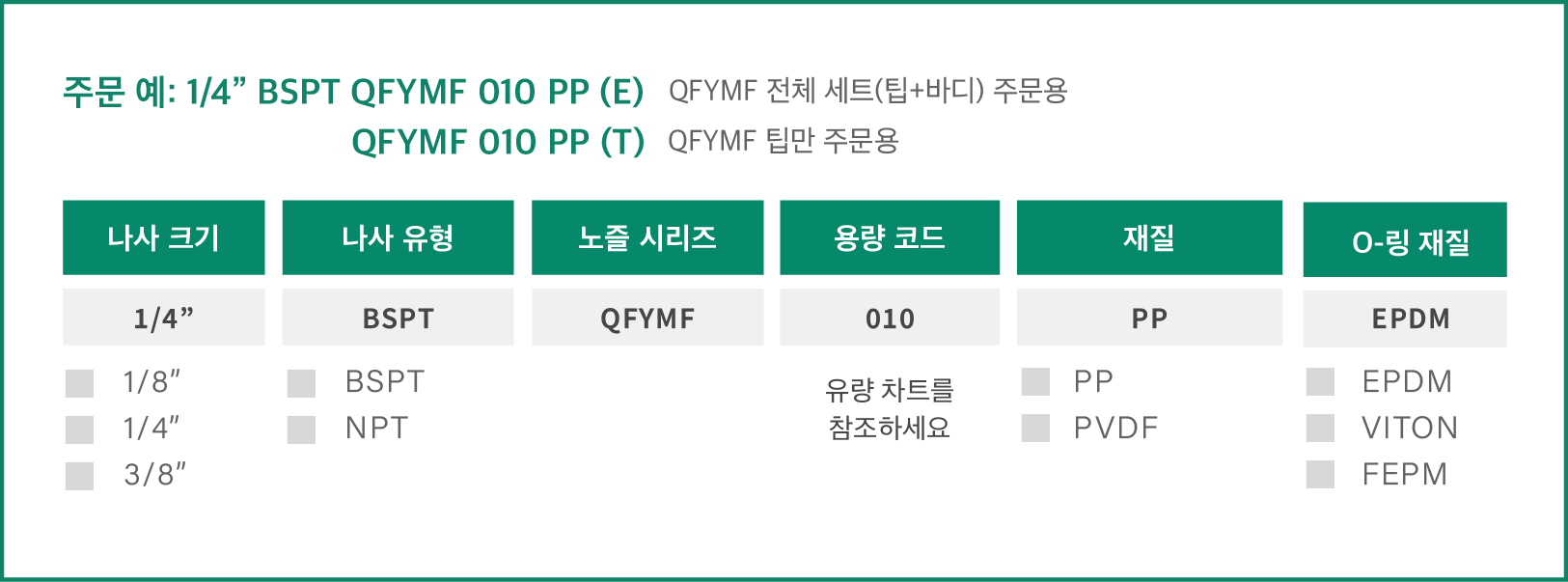

사양 예시: 1/4” BSPT QFYMF 010 PP EPDM. 각 숫자는 다음 옵션과 의미에 해당합니다.

선택
단위

분무 각도	용량 코드	압력에서의 용량
분무 각도	용량 코드	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
≀	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
≀	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
≀	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	020	0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
≀	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85
