F – Boquilla de cortina de agua de gran ángulo para baja presión - Metal

La boquilla metálica de abanico para cortina de agua de baja presión y ángulo amplio genera un ángulo de cobertura de 75° a una presión de 1.5 kg/cm². Su diseño de pulverización reflectante en el exterior de la boquilla mejora el paso de residuos, previniendo eficazmente los bloqueos. Es adecuada para aplicaciones de limpieza, extinción de incendios, supresión de polvo y control de olores.

Marca： LORRIC
Tipo de Boquilla： Abanico
Tipo de Fluido： Monofluido
Materiales： SS303, SS316, Latón
Estándares de Rosca： BSPT, NPT
Tamaños de Rosca： 1/8", 1/4", 3/8"

Catálogo

Consultar ahora

Boquilla de cortina de agua

El patrón de pulverización de una boquilla de cortina de agua es una fina película de agua que se expande horizontalmente, asemejándose a una pared de agua transparente. Este tipo de pulverización proporciona una cobertura amplia y uniforme en una zona específica, lo que la hace ideal para aplicaciones como prevención de incendios, supresión de polvo, control de olores, eliminación de espuma y otros escenarios que requieren una distribución homogénea.

Boquilla de cortina de agua
Boquilla de abanico plano

Boquilla de abanico plano

Una boquilla de abanico plano funciona forzando el líquido a través de un orificio ovalado, expandiéndolo en forma de abanico. Este diseño proporciona un flujo fuerte en el centro y más débil en los bordes, ideal para una cobertura uniforme en industrias como semiconductores, fabricación de PCB y acero. Ofrece control preciso, resistencia a obstrucciones y un alto impacto.

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad.
Más información: Distribución del Flujo de la Boquilla

Distribución de flujo en forma de campana
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 1.5 Kg/cm², los caudales varían de 0.28 Lpm a 11.20 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Pulverización en ángulo de 75 grados

La pulverización se realiza a 75 grados desde el eje de la boquilla. Verifique que el entorno de instalación permita esta configuración.

Pulverización en ángulo de 75 grados
Múltiples ángulos disponibles

Múltiples ángulos disponibles

El ángulo de la boquilla en abanico varía entre 145° y 160°. Las boquillas de gran ángulo para baja presión pueden generar una cobertura amplia incluso con una presión relativa baja de 1.5 kg/cm². Esto requiere una presión de funcionamiento menor en comparación con las boquillas en abanico estándar de 3 kg/cm², lo que las hace más adecuadas para entornos de baja presión.

Diseño de una sola pieza

Esta boquilla se conecta directamente a las tuberías. El tiempo de uso y las condiciones del entorno afectan el rendimiento de la pulverización (caudal y ángulo). Se recomienda un mantenimiento o reemplazo periódico. Para condiciones más exigentes, disponemos de una boquilla de múltiples piezas con liberación rápida, facilitando el reemplazo y ahorrando tiempo y esfuerzo.

Diseño de una sola pieza
Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±10% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±10% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según la siguiente información.

  • Seleccione la boquilla que mejor se adapte a sus necesidades según las pautas de selección indicadas a continuación.
    • Elija el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Seleccione el caudal de pulverización para cada boquilla; consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización para cada boquilla; consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren materiales específicos. Elija el material adecuado según su entorno de uso.

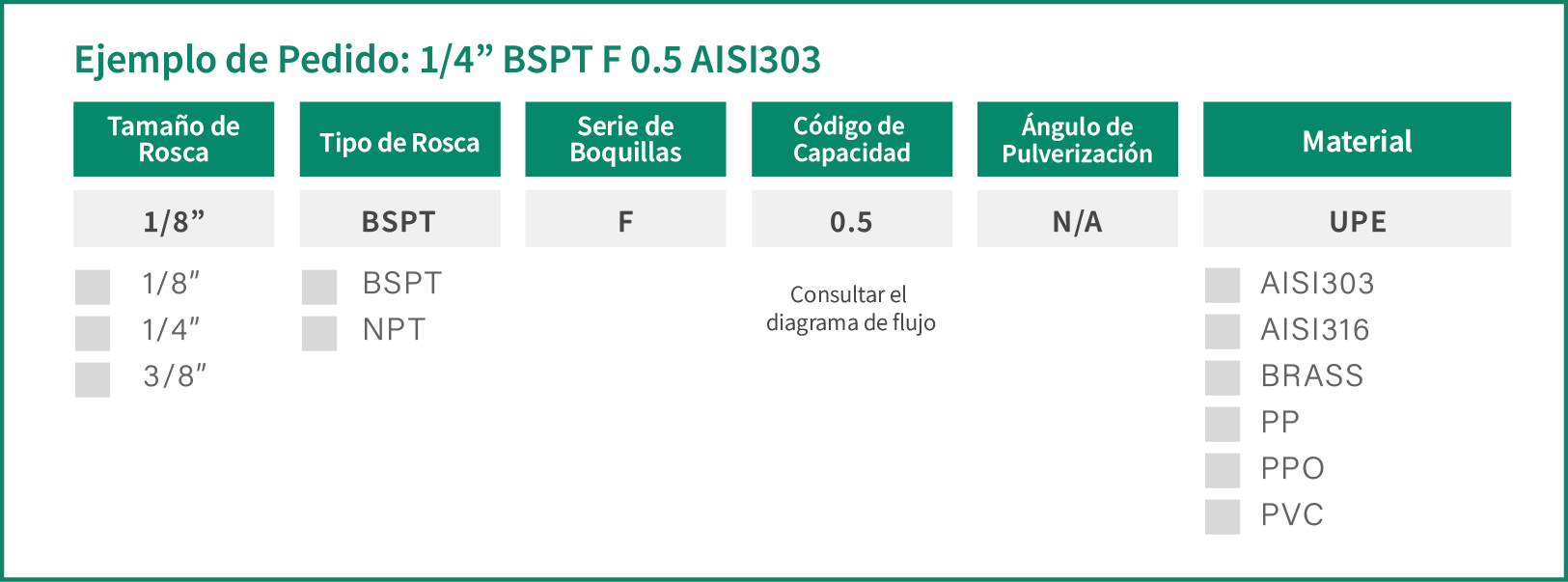

  • Ejemplo de especificación: 1/8” BSPT F 0.5  AISI303. Cada número corresponde a las siguientes opciones y significados.




Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 2.5
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²
125° 0.5 V

0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.56
- 0.75 V

0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.84
120° 1.0 V

0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.12
- 1.25 V

0.40 0.48 0.57 0.70 0.81 0.90 0.99 1.14 1.40
- 1.5 V

0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.68
- 1.75 V

0.57 0.67 0.80 0.98 1.13 1.27 1.39 1.60 1.96
- 2.0 V
 V
0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.24
- 2.5 V
 V
 0.81 0.96 1.14 1.40 1.62 1.81 1.98 2.29 2.80
- 3.0 V
 V
 0.97 1.15 1.37 1.68 1.94 2.17 2.38 2.74 3.36
- 4.0 V
 V
 1.29 1.53 1.83 2.24 2.59 2.89 3.17 3.66 4.48
170° 5.0 V
 V
 1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.60
- 6.0 V
 V
 1.94 2.30 2.74 3.36 3.88 4.34 4.75 5.49 6.72
- 7.0 V
 V
 2.26 2.68 3.20 3.92 4.53 5.06 5.54 6.40 7.84
- 7.5 V
 V
 2.42 2.87 3.43 4.20 4.85 5.42 5.94 6.86 8.40
- 8.0 V
 V
 2.59 3.06 3.66 4.48 5.17 5.78 6.34 7.32 8.96
- 9.0 V
 V
 2.91 3.44 4.12 5.04 5.82 6.51 7.13 8.23 10.08
160° 10 V
 V
 3.23 3.83 4.57 5.60 6.47 7.23 7.92 9.14 11.20
- 12.5 V
 V
 4.04 4.78 5.72 7.00 8.08 9.04 9.90 11.43 14.00
- 15 V
 V
 4.85 5.74 6.86 8.40 9.70 10.84 11.88 13.72 16.80
160° 20 V V
 V 6.47 7.65 9.14 11.20 12.93 14.46 15.84 18.29 22.40
- 30

V 9.70 11.48 13.72 16.80 19.40 21.69 23.76 27.43 33.60
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.05
MPa		 0.07
MPa		 0.1
MPa 		0.15
MPa		 0.2
MPa
 0.25
MPa		 0.3
MPa		 0.4
MPa		 0.6
MPa
125° 0.5 V

0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V

0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
120° 1.0 V

0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V

0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V

0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
- 1.75 V

0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
- 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
170° 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
160° 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
160° 20 V V
 V 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
- 30

V 9.79 11.59 13.85 16.96 19.59 21.90 23.99 27.70 33.93
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.5
bar
 0.7
bar		 1.0
bar 		1.5
bar		 2.0
bar 		2.5
bar		 3.0
bar		 4.0
bar		 6.0
bar
125° 0.5 V

0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V

0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
120° 1.0 V

0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V

0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V

0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
- 1.75 V

0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
- 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
170° 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
160° 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
160° 20 V V
 V 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
- 30

V 9.79 11.59 13.85 16.96 19.59 21.90 23.99 27.70 33.93
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 7
psi		 10
psi		 15
psi 		21
psi		 30
psi 		40
psi		 50
psi		 70
psi		 90
psi
125° 0.5 V

0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.13 0.15
- 0.75 V

0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.20 0.23
120° 1.0 V

0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.27 0.30
- 1.25 V

0.11 0.13 0.16 0.18 0.22 0.25 0.28 0.33 0.38
- 1.5 V

0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.40 0.46
- 1.75 V

0.15 0.18 0.22 0.26 0.31 0.35 0.40 0.47 0.53
- 2.0 V
 V
0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.54 0.61
- 2.5 V
 V
 0.21 0.25 0.31 0.37 0.44 0.51 0.57 0.67 0.76
- 3.0 V
 V
 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.80 0.91
- 4.0 V
 V
 0.34 0.41 0.50 0.59 0.70 0.81 0.91 1.07 1.22
170° 5.0 V
 V
 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.34 1.52
- 6.0 V
 V
 0.51 0.61 0.74 0.88 1.05 1.22 1.36 1.61 1.82
- 7.0 V
 V
 0.59 0.71 0.87 1.03 1.23 1.42 1.59 1.88 2.13
- 7.5 V
 V
 0.64 0.76 0.93 1.10 1.32 1.52 1.70 2.01 2.28
- 8.0 V
 V
 0.68 0.81 0.99 1.17 1.40 1.62 1.81 2.14 2.43
- 9.0 V
 V
 0.76 0.91 1.12 1.32 1.58 1.82 2.04 2.41 2.73
160° 10 V
 V
 0.85 1.01 1.24 1.47 1.75 2.03 2.26 2.68 3.04
- 12.5 V
 V
 1.06 1.27 1.55 1.83 2.19 2.53 2.83 3.35 3.80
- 15 V
 V
 1.27 1.52 1.86 2.20 2.63 3.04 3.40 4.02 4.56
160° 20 V V
 V 1.69 2.03 2.48 2.94 3.51 4.05 4.53 5.36 6.08
- 30

V 2.54 3.04 3.72 4.40 5.26 6.08 6.79 8.04 9.12
  • * Standard Pressure: Column in red.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

CCL

CCL

Los caudalímetros garantizan el grosor y calidad del foil de cobre, mientras que las boquillas aseguran una cobertura química uniforme

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Galvanoplastia

Galvanoplastia

El caudalímetro regula el flujo químico para un recubrimiento uniforme, mientras la boquilla garantiza aplicación homogénea y calidad constante en galvanoplastia

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C SS303 SS316 Brass
1/8"Male Thread 10 15 23 7.4 9.2
 12.2
1/4"Male Thread 14 17 28 23.8 20.4 21.8
3/8"Male Thread 17 24 39 42.8 43 47

Instalación con rosca

¡Instalación fácil en solo 3 simples pasos!

Paso 1
Paso 1

Asegúrate de que el tamaño de la boquilla coincida con la rosca de la tubería.

Paso 2
Paso 2

Aplica cinta de Teflón y ajusta la boquilla en sentido horario para evitar fugas

Paso 3
Paso 3

Instalación completa. ¡Lista para usar!

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar
Productos que también pueden interesarte
ANH Stainless Steel Water Flat Fan Spray Nozzle ANH Stainless Steel Water Flat Fan Spray Nozzle
PF – Boquilla de cortina de agua de gran ángulo para baja presión - Plástico PF – Boquilla de cortina de agua de gran ángulo para baja presión - Plástico
FU-ES EchoSense Caudalímetro ultrasónico de abrazadera FU-ES EchoSense Caudalímetro ultrasónico de abrazadera
Artículos relacionados
Por qué las boquillas LORRIC superan a las marcas genéricas: una comparación detallada Por qué las boquillas LORRIC superan a las marcas genéricas: una comparación detallada
¿Cómo calcular el ¿Cómo calcular el "ángulo de pulverización" y el "área de cobertura de pulverización"?
Los siete pilares fundamentales para elegir la boquilla correcta Los siete pilares fundamentales para elegir la boquilla correcta
Consultar ahora
