F 水幕清洗低壓廣角扇形噴嘴－金屬

金屬低壓大角度水幕清洗扇形噴嘴,在1.5Kg/cm2壓力下，即可產生75°角的覆蓋面積。噴孔外的反射面噴霧轉角設計，提升異物通過能力，有效避免阻塞。適用清洗、消防防火、防塵、防臭等應用。

品牌： LORRIC
噴形： 扇形
流體： 單流體
材質： SS303, SS316, 黃銅
牙規： BSPT, NPT
牙口尺寸： 1/8", 1/4", 3/8"

型錄

立即詢價

水幕型噴嘴（低壓廣角扇形噴嘴）

水幕型噴嘴（低壓廣角扇形噴嘴）的噴霧形狀是水平方向擴展的的薄水膜，看起來像一面透明的水牆。水幕型噴霧能在特定的區域內形成一個廣泛而均勻的覆蓋範圍，適合應用於防火、防塵、防臭、消泡以及需要均勻噴灑的場合。

水幕型噴嘴（低壓廣角扇形噴嘴）
扇形噴嘴噴型

扇形噴嘴噴型

單流體扇形噴嘴，水從噴水口噴出來的噴霧形狀（Spray Pattern）如扇子，因此稱為扇型。覆蓋形狀（Coverage Pattern） 上往下看噴灑標的後形成形狀為單線狀兩側漸縮 (tapered edge)。
了解更多：噴嘴噴霧形狀

鐘形流場分布

噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成鐘型分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流量分佈

鐘形流場分布
多種流量可供選擇

多種流量可供選擇

扇型噴嘴提供多種流量範圍，以標準設計壓力1.5Kg/cm²為例，最小規格流量0.28Lpm，最大流量11.20 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。
了解更多：噴嘴壓力、孔徑與流量

75°角噴灑

以噴嘴軸心為基準，噴灑呈75°角，請確認使用環境能安裝利用。

75°角噴灑
多種角度供選擇

多種角度供選擇

扇型噴嘴角度可由145°~160°，低壓廣角噴嘴即便在1.5kg/cm² 相對低壓力下，仍可產生大角度的覆蓋面積，較標準扇型3kg/cm² 的操作壓力更小，更適合在低壓工作環境中工作。

單件式設計

此單件式產品可直接鎖附於管路。噴嘴因使用時間和環境影響，需定期保養或更換。另提供多件式快拆噴嘴，省時維修。

單件式設計

多種材質可供選擇

多種材質可供選擇

關於公差

流量公差

流量公差

流量公差為標準流量正負10%

角度公差

角度公差

角度公差為標準角度的正負10度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

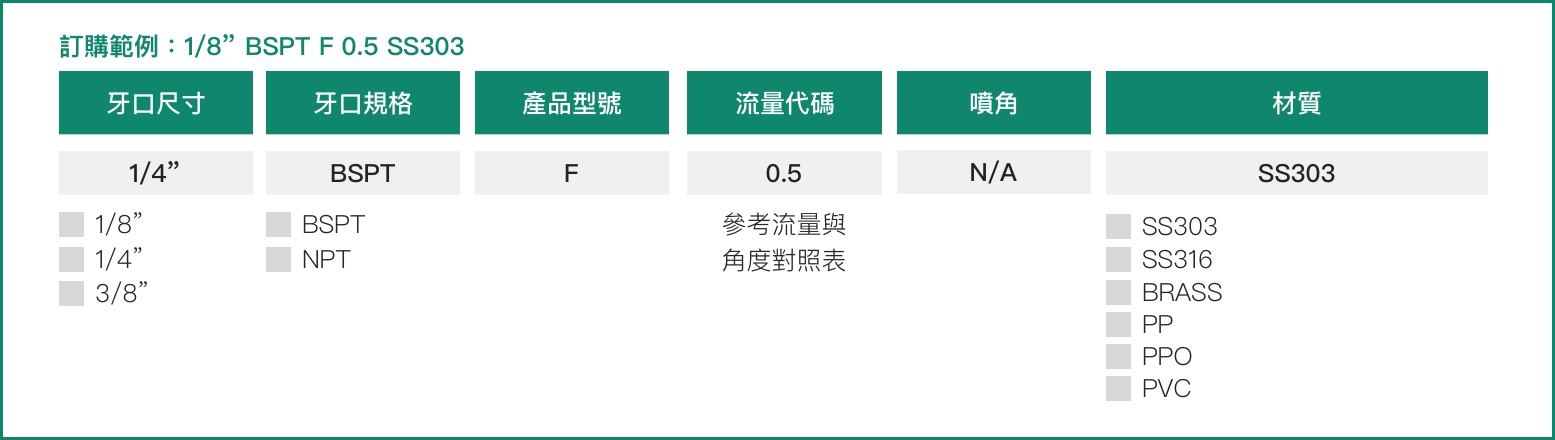

  • 規格範例：1/4” BSPT F 0.5 SS303，以下為各數字所對應的選項與意涵。



單位
選擇
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 2.5
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²
- 0.5 V
0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.56
- 0.75 V
0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.84
145° 1.0 V
0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.12
- 1.25 V
0.40 0.48 0.57 0.70 0.81 0.90 0.99 1.14 1.40
- 1.5 V
0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.68
160° 1.75 V
0.57 0.67 0.80 0.98 1.13 1.27 1.39 1.60 1.96
- 2.0 V
 V
 0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.24
- 2.5 V
 V
 0.81 0.96 1.14 1.40 1.62 1.81 1.98 2.29 2.80
145° 3.0 V
 V
 0.97 1.15 1.37 1.68 1.94 2.17 2.38 2.74 3.36
- 4.0 V
 V
 1.29 1.53 1.83 2.24 2.59 2.89 3.17 3.66 4.48
- 5.0 V
 V
 1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.60
- 6.0 V
 V
 1.94 2.30 2.74 3.36 3.88 4.34 4.75 5.49 6.72
- 7.0 V
 V
 2.26 2.68 3.20 3.92 4.53 5.06 5.54 6.40 7.84
- 7.5 V
 V
 2.42 2.87 3.43 4.20 4.85 5.42 5.94 6.86 8.40
- 8.0 V
 V
 2.59 3.06 3.66 4.48 5.17 5.78 6.34 7.32 8.96
- 9.0 V
 V
 2.91 3.44 4.12 5.04 5.82 6.51 7.13 8.23 10.08
- 10 V
 V
 3.23 3.83 4.57 5.60 6.47 7.23 7.92 9.14 11.20
- 12.5 V
 V
 4.04 4.78 5.72 7.00 8.08 9.04 9.90 11.43 14.00
- 15 V
 V
 4.85 5.74 6.86 8.40 9.70 10.84 11.88 13.72 16.80
- 20 V V
 6.47 7.65 9.14 11.20 12.93 14.46 15.84 18.29 22.40
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 0.05
MPa		 0.07
MPa		 0.1
MPa 		0.15
MPa		 0.2
MPa
 0.25
MPa		 0.3
MPa		 0.4
MPa		 0.6
MPa
- 0.5 V
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
145° 1.0 V
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V
0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
160° 1.75 V
0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
145° 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
- 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
- 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
- 20 V V
 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 0.5
bar
 0.7
bar		 1.0
bar 		1.5
bar		 2.0
bar 		2.5
bar		 3.0
bar		 4.0
bar		 6.0
bar
- 0.5 V
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
145° 1.0 V
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V
0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
160° 1.75 V
0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
145° 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
- 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
- 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
-
 20 V V
 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 7
psi		 10
psi		 15
psi 		21
psi		 30
psi 		40
psi		 50
psi		 70
psi		 90
psi
- 0.5 V
0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.13 0.15
- 0.75 V
0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.20 0.23
145° 1.0 V
0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.27 0.30
- 1.25 V
0.11 0.13 0.16 0.18 0.22 0.25 0.28 0.33 0.38
- 1.5 V
0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.40 0.46
160° 1.75 V
0.15 0.18 0.22 0.26 0.31 0.35 0.40 0.47 0.53
- 2.0 V
 V
 0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.54 0.61
- 2.5 V
 V
 0.21 0.25 0.31 0.37 0.44 0.51 0.57 0.67 0.76
145° 3.0 V
 V
 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.80 0.91
- 4.0 V
 V
 0.34 0.41 0.50 0.59 0.70 0.81 0.91 1.07 1.22
- 5.0 V
 V
 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.34 1.52
- 6.0 V
 V
 0.51 0.61 0.74 0.88 1.05 1.22 1.36 1.61 1.82
- 7.0 V
 V
 0.59 0.71 0.87 1.03 1.23 1.42 1.59 1.88 2.13
- 7.5 V
 V
 0.64 0.76 0.93 1.10 1.32 1.52 1.70 2.01 2.28
- 8.0 V
 V
 0.68 0.81 0.99 1.17 1.40 1.62 1.81 2.14 2.43
- 9.0 V
 V
 0.76 0.91 1.12 1.32 1.58 1.82 2.04 2.41 2.73
- 10 V
 V
 0.85 1.01 1.24 1.47 1.75 2.03 2.26 2.68 3.04
- 12.5 V
 V
 1.06 1.27 1.55 1.83 2.19 2.53 2.83 3.35 3.80
- 15 V
 V
 1.27 1.52 1.86 2.20 2.63 3.04 3.40 4.02 4.56
-
 20 V V
 1.69 2.03 2.48 2.94 3.51 4.05 4.53 5.36 6.08
  • 標準壓力：紅字標明。
  • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
  • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
  • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。

相關產業

CCL銅箔產業

CCL銅箔產業

流量計監控化學液體，確保銅箔厚度均勻與品質，提高產品一致性；噴嘴在銅箔生產中確保化學液體均勻覆蓋，保障銅箔品質與厚度的一致性

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

電鍍產業

電鍍產業

流量計在電鍍製程控制化學液體流量，均勻鍍層保障品質，並提升整體生產效率；噴嘴精確控制化學液體的噴灑，確保鍍層均勻與品質穩定

半導體業

半導體業

流量計監測個製程化學液體用量，純水處理液體供應量；噴嘴控制化學液體與純水的噴灑，確保製程純淨度與穩定性

尺寸

水幕噴嘴構造

牙規(BSPT) 尺寸(mm) 重量(g)
A B C SS303 SS316 Brass
1/8"外牙 10 15 23 7.4 9.2
 12.2
1/4"外牙 14 17 28 23.8 20.4 21.8
3/8"外牙 17 24 39 42.8 43 47

安裝

簡單兩步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

在管路上攻牙，攻牙尺寸需噴嘴螺紋規格相同

步驟二
步驟二

如有防漏需求，請在噴嘴螺紋纏上鐵氟龍止洩帶後，以順時針方向將噴嘴鎖附管上

步驟三
步驟三

完成安裝

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
