F หัวฉีดม่านน้ำมุมกว้างแรงดันต่ำ แบบโลหะ

หัวฉีดพ่นน้ำแบบพัดลมมุมกว้างแรงดันต่ำโลหะสร้างมุมการปกคลุม 75° ที่แรงดัน 1.5 กก./ซม² การออกแบบการสะท้อนของการพ่นน้ำภายนอกหัวฉีดช่วยเพิ่มการผ่านของเศษสิ่งปฏิกูล และป้องกันการอุดตันได้อย่างมีประสิทธิภาพ เหมาะสำหรับการทำความสะอาด การดับเพลิง การลดฝุ่น และการควบคุมกลิ่น.

แบรนด์：	LORRIC
ประเภทหัวฉีด：	พัดลม
ประเภทของเหลว：	ของเหลวชนิดเดียว
วัสดุ：	SS303, SS316, ทองเหลือง
มาตรฐานเกลียว：	BSPT, NPT
ขนาดเกลียว：	1/8", 1/4", 3/8"

ดาวน์โหลดไฟล์

สอบถามตอนนี้

หัวฉีดม่านน้ำ (Water Curtain Nozzle)

รูปแบบการพ่นของหัวฉีดม่านน้ำเป็นฟิล์มน้ำบางที่ขยายออกในแนวนอน คล้ายกำแพงน้ำใส การพ่นลักษณะนี้ช่วยให้ครอบคลุมพื้นที่กว้างและสม่ำเสมอในบริเวณที่กำหนด จึงเหมาะสำหรับการใช้งานต่างๆ เช่น การป้องกันไฟ การลดฝุ่น การกำจัดกลิ่น การลดฟอง และสถานการณ์อื่นๆ ที่ต้องการการกระจายน้ำอย่างทั่วถึง

รูปแบบการพ่นของหัวฉีดแบบพ่นเป็นพัด

หัวพ่นแบบพัดของเหลวเดียวสร้างรูปแบบการพ่นที่คล้ายกับพัด จึงได้รับชื่อว่าเป็นหัวพ่นแบบพัด รูปแบบการกระจายเมื่อลงจากพื้นที่เป้าหมายจะมีลักษณะเป็นเส้นเดี่ยวที่มีขอบที่แหลมทั้งสองข้าง
เรียนรู้เพิ่มเติม: รูปแบบการกระจายของหัวพ่น

การกระจายการไหลแบบรูปทรงระฆัง

หัวพ่นแบบพัดมีปริมาณการพ่นสูงสุดที่กลางหัวพ่น ลดลงตามขอบข้างๆ ทำให้เกิดการกระจายแบบรูประฆัง เหมาะสำหรับการใช้งานที่ต้องการแรงกระแทกเข้มข้น เช่น การทำความสะอาดพื้นผิว สำหรับการพ่นที่สม่ำเสมอ ควรติดตั้งหัวพ่นให้ใกล้กันเพื่อให้พื้นที่การพ่นทับซ้อนกันและปรับปรุงความสม่ำเสมอ
เรียนรู้เพิ่มเติม: การกระจายการไหลของหัวพ่น

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแฟนมีอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ที่ความดันการออกแบบมาตรฐาน 1.5 Kg/cm² อัตราการไหลมีช่วงตั้งแต่ 0.28 Lpm ถึง 11.20 Lpm (สำหรับความต้องการอัตราการไหลอื่น ๆ โปรดดูในแผ่นข้อมูลสเปคหรือติดต่อเราทันที).
เรียนรู้เพิ่มเติม: ขนาดรูหัวพ่น, ขนาดปากหัวพ่น, และอัตราการไหล

การพ่นมุม 75 องศา

การพ่นที่มุม 75 องศาจากแกนหัวฉีด โปรดตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการติดตั้งรองรับการตั้งค่าการพ่นในลักษณะนี้

มีมุมการพ่นให้เลือกหลากหลาย

หัวฉีดพัดแบนสามารถเลือกมุมการพ่นได้ตั้งแต่ 145° ถึง 160° หัวฉีดมุมกว้างที่ใช้แรงดันต่ำสามารถสร้างพื้นที่ครอบคลุมได้กว้าง แม้ในแรงดันเพียง 1.5 กก./ซม.² ซึ่งใช้แรงดันต่ำกว่าหัวฉีดพัดแบนมาตรฐานที่ต้องการแรงดัน 3 กก./ซม.² ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีแรงดันต่ำ

ดีไซน์ชิ้นเดียว

หัวฉีดนี้สามารถติดตั้งเข้ากับท่อได้โดยตรง อายุการใช้งานและสภาพแวดล้อมส่งผลต่อประสิทธิภาพการพ่น ทั้งในด้านอัตราการไหลและมุมการพ่น ดังนั้นจึงควรบำรุงรักษาหรือเปลี่ยนหัวฉีดอย่างสม่ำเสมอ
สำหรับสภาพแวดล้อมที่มีความรุนแรง LORRIC มีหัวฉีดแบบหลายชิ้นที่ถอดเปลี่ยนได้อย่างรวดเร็ว ช่วยประหยัดเวลาและแรงงานในการเปลี่ยนหัวฉีด

ตัวเลือกวัสดุ

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±10% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±10% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาทำการสั่งซื้อโดยอ้างอิงข้อมูลด้านล่าง

กรุณาเลือกหัวฉีดที่เหมาะสมที่สุดตามคำแนะนำในการเลือกด้านล่างนี้
- เลือกขนาดเส้นผ่าศูนย์กลางหัวฉีด (ขนาดเกลียว) และสเปคที่ตรงกับความต้องการของคุณ
- เลือกอัตราการไหลของหัวฉีดแต่ละตัว โปรดอ้างอิงจากตารางด้านล่าง
- เลือกมุมพ่นของหัวฉีดแต่ละตัว โปรดอ้างอิงจากตารางด้านล่าง
- เลือกวัสดุของหัวฉีด สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน กรุณาเลือกวัสดุหัวฉีดที่เหมาะสมกับสภาพแวดล้อมการใช้งานของคุณ

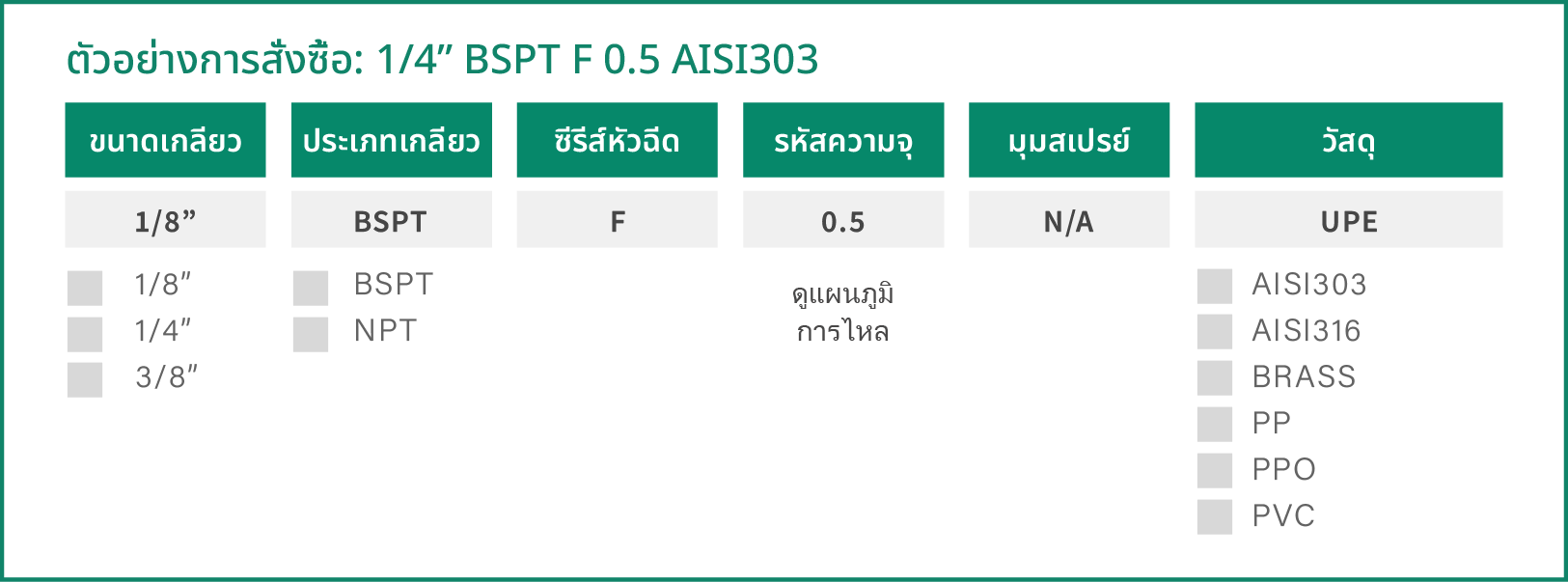

ตัวอย่างสเปค: 1/8” BSPT F 0.5 AISI303 ตัวเลขแต่ละตัวจะตรงกับตัวเลือกและความหมายดังต่อไปนี้

เลือก
หน่วย

มุมการพ่น	รหัสความจุ	ขนาดเกลียว			ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	1/8"	1/4"	3/8"	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²
125°	0.5	V			0.16	0.19	0.23	0.28	0.32	0.36	0.40	0.46	0.56
-	0.75	V			0.24	0.29	0.34	0.42	0.48	0.54	0.59	0.69	0.84
120°	1.0	V			0.32	0.38	0.46	0.56	0.65	0.72	0.79	0.91	1.12
-	1.25	V			0.40	0.48	0.57	0.70	0.81	0.90	0.99	1.14	1.40
-	1.5	V			0.48	0.57	0.69	0.84	0.97	1.08	1.19	1.37	1.68
-	1.75	V			0.57	0.67	0.80	0.98	1.13	1.27	1.39	1.60	1.96
-	2.0	V	V		0.65	0.77	0.91	1.12	1.29	1.45	1.58	1.83	2.24
-	2.5	V	V		0.81	0.96	1.14	1.40	1.62	1.81	1.98	2.29	2.80
-	3.0	V	V		0.97	1.15	1.37	1.68	1.94	2.17	2.38	2.74	3.36
-	4.0	V	V		1.29	1.53	1.83	2.24	2.59	2.89	3.17	3.66	4.48
170°	5.0	V	V		1.62	1.91	2.29	2.80	3.23	3.61	3.96	4.57	5.60
-	6.0	V	V		1.94	2.30	2.74	3.36	3.88	4.34	4.75	5.49	6.72
-	7.0	V	V		2.26	2.68	3.20	3.92	4.53	5.06	5.54	6.40	7.84
-	7.5	V	V		2.42	2.87	3.43	4.20	4.85	5.42	5.94	6.86	8.40
-	8.0	V	V		2.59	3.06	3.66	4.48	5.17	5.78	6.34	7.32	8.96
-	9.0	V	V		2.91	3.44	4.12	5.04	5.82	6.51	7.13	8.23	10.08
160°	10	V	V		3.23	3.83	4.57	5.60	6.47	7.23	7.92	9.14	11.20
-	12.5	V	V		4.04	4.78	5.72	7.00	8.08	9.04	9.90	11.43	14.00
-	15	V	V		4.85	5.74	6.86	8.40	9.70	10.84	11.88	13.72	16.80
160°	20	V	V	V	6.47	7.65	9.14	11.20	12.93	14.46	15.84	18.29	22.40
-	30			V	9.70	11.48	13.72	16.80	19.40	21.69	23.76	27.43	33.60

มุมการพ่น	รหัสความจุ	ขนาดเกลียว			ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	1/8"	1/4"	3/8"	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.4 MPa	0.6 MPa
125°	0.5	V			0.16	0.19	0.23	0.28	0.33	0.37	0.40	0.46	0.57
-	0.75	V			0.24	0.29	0.35	0.42	0.49	0.55	0.60	0.69	0.85
120°	1.0	V			0.33	0.39	0.46	0.57	0.65	0.73	0.80	0.92	1.13
-	1.25	V			0.41	0.48	0.58	0.71	0.82	0.91	1.00	1.15	1.41
-	1.5	V			0.49	0.58	0.69	0.85	0.98	1.10	1.20	1.39	1.70
-	1.75	V			0.57	0.68	0.81	0.99	1.14	1.28	1.40	1.62	1.98
-	2.0	V	V		0.65	0.77	0.92	1.13	1.31	1.46	1.60	1.85	2.26
-	2.5	V	V		0.82	0.97	1.15	1.41	1.63	1.83	2.00	2.31	2.83
-	3.0	V	V		0.98	1.16	1.39	1.70	1.96	2.19	2.40	2.77	3.39
-	4.0	V	V		1.31	1.55	1.85	2.26	2.61	2.92	3.20	3.69	4.52
170°	5.0	V	V		1.63	1.93	2.31	2.83	3.26	3.65	4.00	4.62	5.65
-	6.0	V	V		1.96	2.32	2.77	3.39	3.92	4.38	4.80	5.54	6.79
-	7.0	V	V		2.29	2.70	3.23	3.96	4.57	5.11	5.60	6.46	7.92
-	7.5	V	V		2.45	2.90	3.46	4.24	4.90	5.48	6.00	6.93	8.48
-	8.0	V	V		2.61	3.09	3.69	4.52	5.22	5.84	6.40	7.39	9.05
-	9.0	V	V		2.94	3.48	4.16	5.09	5.88	6.57	7.20	8.31	10.18
160°	10	V	V		3.26	3.86	4.62	5.65	6.53	7.30	8.00	9.23	11.31
-	12.5	V	V		4.08	4.83	5.77	7.07	8.16	9.13	10.00	11.54	14.14
-	15	V	V		4.90	5.79	6.93	8.48	9.79	10.95	12.00	13.85	16.96
160°	20	V	V	V	6.53	7.73	9.23	11.31	13.06	14.60	15.99	18.47	22.62
-	30			V	9.79	11.59	13.85	16.96	19.59	21.90	23.99	27.70	33.93

มุมการพ่น	รหัสความจุ	ขนาดเกลียว			ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	1/8"	1/4"	3/8"	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	4.0 bar	6.0 bar
125°	0.5	V			0.16	0.19	0.23	0.28	0.33	0.37	0.40	0.46	0.57
-	0.75	V			0.24	0.29	0.35	0.42	0.49	0.55	0.60	0.69	0.85
120°	1.0	V			0.33	0.39	0.46	0.57	0.65	0.73	0.80	0.92	1.13
-	1.25	V			0.41	0.48	0.58	0.71	0.82	0.91	1.00	1.15	1.41
-	1.5	V			0.49	0.58	0.69	0.85	0.98	1.10	1.20	1.39	1.70
-	1.75	V			0.57	0.68	0.81	0.99	1.14	1.28	1.40	1.62	1.98
-	2.0	V	V		0.65	0.77	0.92	1.13	1.31	1.46	1.60	1.85	2.26
-	2.5	V	V		0.82	0.97	1.15	1.41	1.63	1.83	2.00	2.31	2.83
-	3.0	V	V		0.98	1.16	1.39	1.70	1.96	2.19	2.40	2.77	3.39
-	4.0	V	V		1.31	1.55	1.85	2.26	2.61	2.92	3.20	3.69	4.52
170°	5.0	V	V		1.63	1.93	2.31	2.83	3.26	3.65	4.00	4.62	5.65
-	6.0	V	V		1.96	2.32	2.77	3.39	3.92	4.38	4.80	5.54	6.79
-	7.0	V	V		2.29	2.70	3.23	3.96	4.57	5.11	5.60	6.46	7.92
-	7.5	V	V		2.45	2.90	3.46	4.24	4.90	5.48	6.00	6.93	8.48
-	8.0	V	V		2.61	3.09	3.69	4.52	5.22	5.84	6.40	7.39	9.05
-	9.0	V	V		2.94	3.48	4.16	5.09	5.88	6.57	7.20	8.31	10.18
160°	10	V	V		3.26	3.86	4.62	5.65	6.53	7.30	8.00	9.23	11.31
-	12.5	V	V		4.08	4.83	5.77	7.07	8.16	9.13	10.00	11.54	14.14
-	15	V	V		4.90	5.79	6.93	8.48	9.79	10.95	12.00	13.85	16.96
160°	20	V	V	V	6.53	7.73	9.23	11.31	13.06	14.60	15.99	18.47	22.62
-	30			V	9.79	11.59	13.85	16.96	19.59	21.90	23.99	27.70	33.93

มุมการพ่น	รหัสความจุ	ขนาดเกลียว			ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	1/8"	1/4"	3/8"	7 psi	10 psi	15 psi	21 psi	30 psi	40 psi	50 psi	70 psi	90 psi
125°	0.5	V			0.04	0.05	0.06	0.07	0.09	0.10	0.11	0.13	0.15
-	0.75	V			0.06	0.08	0.09	0.11	0.13	0.15	0.17	0.20	0.23
120°	1.0	V			0.08	0.10	0.12	0.15	0.18	0.20	0.23	0.27	0.30
-	1.25	V			0.11	0.13	0.16	0.18	0.22	0.25	0.28	0.33	0.38
-	1.5	V			0.13	0.15	0.19	0.22	0.26	0.30	0.34	0.40	0.46
-	1.75	V			0.15	0.18	0.22	0.26	0.31	0.35	0.40	0.47	0.53
-	2.0	V	V		0.17	0.20	0.25	0.29	0.35	0.41	0.45	0.54	0.61
-	2.5	V	V		0.21	0.25	0.31	0.37	0.44	0.51	0.57	0.67	0.76
-	3.0	V	V		0.25	0.30	0.37	0.44	0.53	0.61	0.68	0.80	0.91
-	4.0	V	V		0.34	0.41	0.50	0.59	0.70	0.81	0.91	1.07	1.22
170°	5.0	V	V		0.42	0.51	0.62	0.73	0.88	1.01	1.13	1.34	1.52
-	6.0	V	V		0.51	0.61	0.74	0.88	1.05	1.22	1.36	1.61	1.82
-	7.0	V	V		0.59	0.71	0.87	1.03	1.23	1.42	1.59	1.88	2.13
-	7.5	V	V		0.64	0.76	0.93	1.10	1.32	1.52	1.70	2.01	2.28
-	8.0	V	V		0.68	0.81	0.99	1.17	1.40	1.62	1.81	2.14	2.43
-	9.0	V	V		0.76	0.91	1.12	1.32	1.58	1.82	2.04	2.41	2.73
160°	10	V	V		0.85	1.01	1.24	1.47	1.75	2.03	2.26	2.68	3.04
-	12.5	V	V		1.06	1.27	1.55	1.83	2.19	2.53	2.83	3.35	3.80
-	15	V	V		1.27	1.52	1.86	2.20	2.63	3.04	3.40	4.02	4.56
160°	20	V	V	V	1.69	2.03	2.48	2.94	3.51	4.05	4.53	5.36	6.08
-	30			V	2.54	3.04	3.72	4.40	5.26	6.08	6.79	8.04	9.12

* ความดันมาตรฐาน: คอลัมน์ที่เป็นสีแดง.
* สำหรับการใช้งานบนมือถือจะแสดงเฉพาะ 3 คอลัมน์พร้อมกับ 3 ประเภทของความดัน หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับความดัน โปรดตรวจสอบแผนภูมิบน PC หรือ laptop.
* เนื่องจากมีสเปคผลิตภัณฑ์จำนวนมาก เราจึงนำเสนอผลิตภัณฑ์ตามไลน์ผลิตภัณฑ์ปัจจุบันของโรงงาน หากคุณต้องการยืนยันว่าเฉพาะสเปคใดยังคงอยู่ในการผลิต โปรดติดต่อเรา.

การใช้งาน

แผ่นลามิเนตเคลือบทองแดง (CCL)

เครื่องวัดการไหลตรวจสอบของเหลวเคมีเพื่อควบคุมความหนาและคุณภาพฟอยล์ทองแดง ขณะที่หัวฉีดรักษาการกระจายของเหลวเคมีให้สม่ำเสมอ

แผงวงจรพิมพ์ (PCB)

เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี

การชุบโลหะ

เครื่องวัดการไหลควบคุมการไหลของสารเคมีเหลว เพื่อให้การเคลือบสม่ำเสมอและรับประกันคุณภาพ ขณะที่หัวฉีดช่วยให้การเคลือบคงคุณภาพสม่ำเสมอระหว่างกระบวนการชุบไฟฟ้า

เซมิคอนดักเตอร์ (Semiconductor)

เครื่องวัดการไหลตรวจสอบของเหลวเคมีและน้ำบริสุทธิ์ ขณะที่หัวฉีดควบคุมการพ่นเพื่อความบริสุทธิ์และเสถียรภาพในกระบวนการผลิต

ขนาด

เกลียว (BSPT)	ขนาด (มม.)			น้ำหนัก (กรัม)
เกลียว (BSPT)	A	B	C	SS303	SS316	Brass
1/8"	10	15	23	7.4	9.2	12.2
1/4"	14	17	28	23.8	20.4	21.8
3/8"	17	24	39	42.8	43	47

การติดตั้งแบบเกลียว

ติดตั้งง่ายใน 2 ขั้นตอน!

ขั้นตอนที่ 1

ตรวจสอบให้แน่ใจว่า ขนาดหัวฉีดตรงกับขนาดเกลียวของท่อ

ขั้นตอนที่ 2

พันเทปเทฟลอน แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อ ป้องกันการรั่วไหล

ขั้นตอนที่ 3

การติดตั้ง เสร็จสมบูรณ์

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ
