KD/KDMF – Boquilla de cono para tubería de dos piezas para PCBs

Boquilla de cono sólido de plástico fabricada en Taiwán, disponible en versiones KD (núcleo en forma de X) y KDMF (núcleo con múltiples ranuras). Esta boquilla de PVDF de dos piezas, diseñada para la instalación en tuberías, es fácil de mantener y rentable, proporcionando un rociado de alto impacto. Comúnmente utilizada en procesos de grabado, revelado y limpieza de PCB.

Marca: LORRIC
Tipo de Boquilla: Cono Sólido
Tipo de Fluido: Fluido único
Materiales: Cabezal de Boquilla - PVDF
Cuerpo - PVC
Núcleo - PVC (KDMF), PVDF (KD)

Catálogo



Boquilla de cono lleno

Boquilla de cono lleno

KD adopta un núcleo en forma de "X", lo que aumenta el diámetro de paso de partículas extrañas y reduce las obstrucciones. Se utiliza con frecuencia en procesos de grabado y revelado para semiconductores y placas de circuito impreso, donde se requiere una uniformidad de pulverización extremadamente alta.

Diseño de núcleo con ranuras múltiples

KDMF adopta un núcleo sin orificios y con ranuras múltiples, proporcionando un impacto más uniforme que otras boquillas de cono sólido estándar del mismo tipo. Se usa con frecuencia en procesos de grabado y revelado de semiconductores y placas de circuito impreso, donde se requiere una pulverización de alta uniformidad.

Diseño de núcleo con ranuras múltiples
Patrón de Pulverización de Boquilla de Cono Sólido

Patrón de Pulverización de Boquilla de Cono Sólido

Las boquillas de un solo fluido generan una forma de pulverización cónica, conocidas como boquillas de cono sólido, produciendo un patrón circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de Flujo en Forma de Montaña

El volumen de pulverización alcanza su punto máximo en el centro y disminuye hacia los bordes, formando una distribución en forma de montículo. Ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para una cobertura uniforme, reduzca el espacio entre boquillas para superponer las áreas de pulverización y mejorar la consistencia.
Más información: Distribución del Campo de Flujo de la Boquilla

Distribución de Flujo en Forma de Montaña
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de pulverización en abanico ofrece una variedad de caudales. A una presión de diseño estándar de 2 Kg/cm², la KDMF proporciona caudales de 4.2 Lpm a 6.5 Lpm, mientras que la KD ofrece un caudal de 5.3 Lpm. Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente.
Más información: Presión de la Boquilla, Tamaño del Orificio y Caudal

Diseño de boquilla de dos piezas

Diseño de boquilla de dos piezas

El diseño de boquilla de dos piezas, que incluye la boquilla y el cuerpo, permite una instalación rápida y precisa a mano. No se utilizan juntas tóricas de goma, por lo que no hay problemas de envejecimiento de las juntas, lo que puede prolongar la vida útil.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus requisitos según las siguientes pautas de selección.
    • Seleccione el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Seleccione el caudal de pulverización para cada boquilla, consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización para cada boquilla, consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Seleccione el material de boquilla adecuado según su entorno de uso.

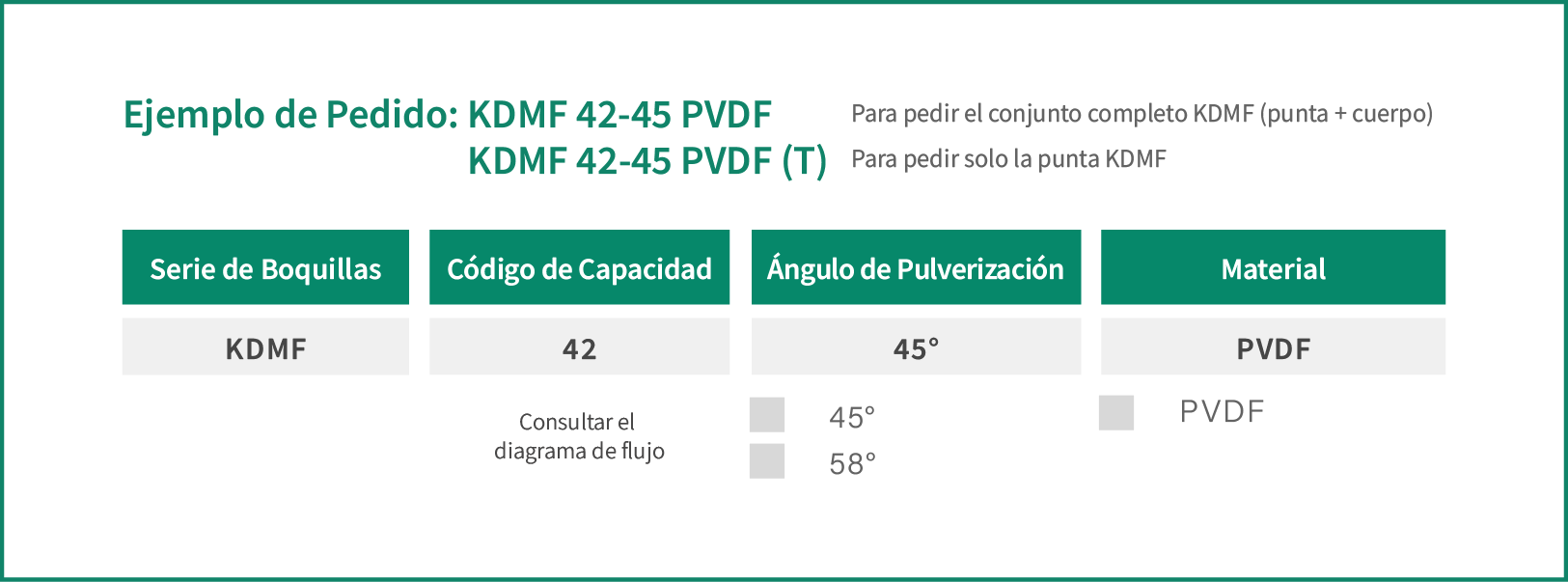

  • Ejemplo de especificación:  KPMF 42-45 PVDF. Cada número corresponde a las siguientes opciones y significados.
Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Capacity at Pressure
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
45° 42 (KDMF) 2.48 2.97 3.64 4.20 5.94 7.27 8.40 9.39 11.50
58° 13 (KD) 3.14 3.75 4.59 5.30 7.50 9.18 10.60 11.85 14.51
45° 65 (KDMF) 3.85 4.60 5.63 6.50 9.19 11.26 13.00 14.53 17.80
Spray Angle Capacity Code Capacity at Pressure
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
45° 42 (KDMF) 2.51 3.00 3.67 4.24 6.00 7.35 8.48 9.48 11.62
58° 13 (KD) 3.17 3.78 4.63 5.35 7.57 9.27 10.70 11.97 14.66
45° 65 (KDMF) 3.88 4.64 5.68 6.56 9.28 11.37 13.13 14.68 17.98
Spray Angle Capacity Code Capacity at Pressure
0.7
bar
1.0
bar
1.5
bar
2.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
45° 42 (KDMF) 2.51 3.00 3.67 4.24 6.00 7.35 8.48 9.48 11.62
58° 13 (KD) 3.17 3.78 4.63 5.35 7.57 9.27 10.70 11.97 14.66
45° 65 (KDMF) 3.88 4.64 5.68 6.56 9.28 11.37 13.13 14.68 17.98
Spray Angle Capacity Code Capacity at Pressure
10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
45° 42 (KDMF) 0.66 0.81 0.93 1.10 1.61 1.97 2.28 2.46 2.94
58° 13 (KD) 0.83 1.02 1.17 1.39 2.03 2.49 2.88 3.11 3.71
45° 65 (KDMF) 1.02 1.25 1.44 1.70 2.49 3.05 3.53 3.81 4.55
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.


Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Size

Thread(mm) Weight(g)
A B C
31 40.4 57 25
¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.
