KP – Boquilla de cono sólido de plástico antiobstrucción

La boquilla de cono sólido KP PVDF es fácil de instalar con una llave hexagonal. Sus características incluyen resistencia a obstrucciones y distribución uniforme de las gotas de pulverización, ideal para limpieza, enfriamiento, lavado con ácido y distribución de productos químicos.

Marca: LORRIC
Tipo de Boquilla: Cono Sólido
Tipo de Fluido: Monofluido
Materiales: Boquilla - PVDF
Núcleo - PVDF, PP, UPVC
Estándar de Rosca: BSPT
Tamaños de Rosca: 1/8", 1/4", 3/8"

Catálogo



Boquilla de cono lleno

El líquido pasa a través de deflectores multiperforados o en forma de "X", generando corrientes giratorias. Al salir, la fuerza centrífuga forma un patrón de pulverización circular. La boquilla de cono sólido funciona eficientemente a baja presión, proporcionando una cobertura amplia y gotas uniformes, lo que la hace ideal para procesos en semiconductores, distribución química y recubrimiento.

Boquilla de cono lleno
Patrón de pulverización de boquilla de cono lleno

Patrón de pulverización de boquilla de cono lleno

Las boquillas de un solo fluido producen un patrón de pulverización cónico, comúnmente conocido en la industria como boquillas de cono lleno. La forma de cobertura (vista desde arriba después de pulverizar sobre el objetivo) es circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de flujo en forma de montaña

El volumen de pulverización alcanza su punto máximo en el centro y disminuye hacia los bordes, formando una distribución en forma de montículo. Ideal para aplicaciones de impacto concentrado como la limpieza de superficies. Para una cobertura uniforme, reduzca el espacio entre boquillas para superponer las áreas de pulverización y mejorar la consistencia.
Más información: Distribución del Campo de Flujo de la Boquilla

Distribución de flujo en forma de montaña
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 2 Kg/cm², los caudales varían de 1 Lpm a 14 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Ofrece ángulos de pulverización de 0° a 120°

La boquilla de cono sólido ofrece ángulos de pulverización de 0° a 120°. Un ángulo de 0° proporciona un chorro recto con una pulverización puntual, ofreciendo el mayor impacto entre todos los tipos de boquillas. El ángulo de 120° ofrece la cobertura más amplia, mientras que el ángulo estándar de 60° proporciona un equilibrio entre impacto y cobertura. Para especificaciones detalladas, contáctenos.
Más información: Ángulo y Cobertura de Pulverización de Boquillas

Ofrece ángulos de pulverización de 0° a 120°
Diseño de una sola pieza

Diseño de una sola pieza

Esta boquilla se conecta directamente a las tuberías. El tiempo de uso y las condiciones del entorno afectan el rendimiento de la pulverización (caudal y ángulo). Se recomienda un mantenimiento o reemplazo periódico. Para condiciones más exigentes, disponemos de una boquilla de múltiples piezas con liberación rápida, facilitando el reemplazo y ahorrando tiempo y esfuerzo.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus requisitos según las siguientes pautas de selección.
    • Seleccione el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Seleccione el caudal de pulverización de cada boquilla; consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización de cada boquilla; consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren distintos materiales. Elija el material adecuado según su entorno de uso.

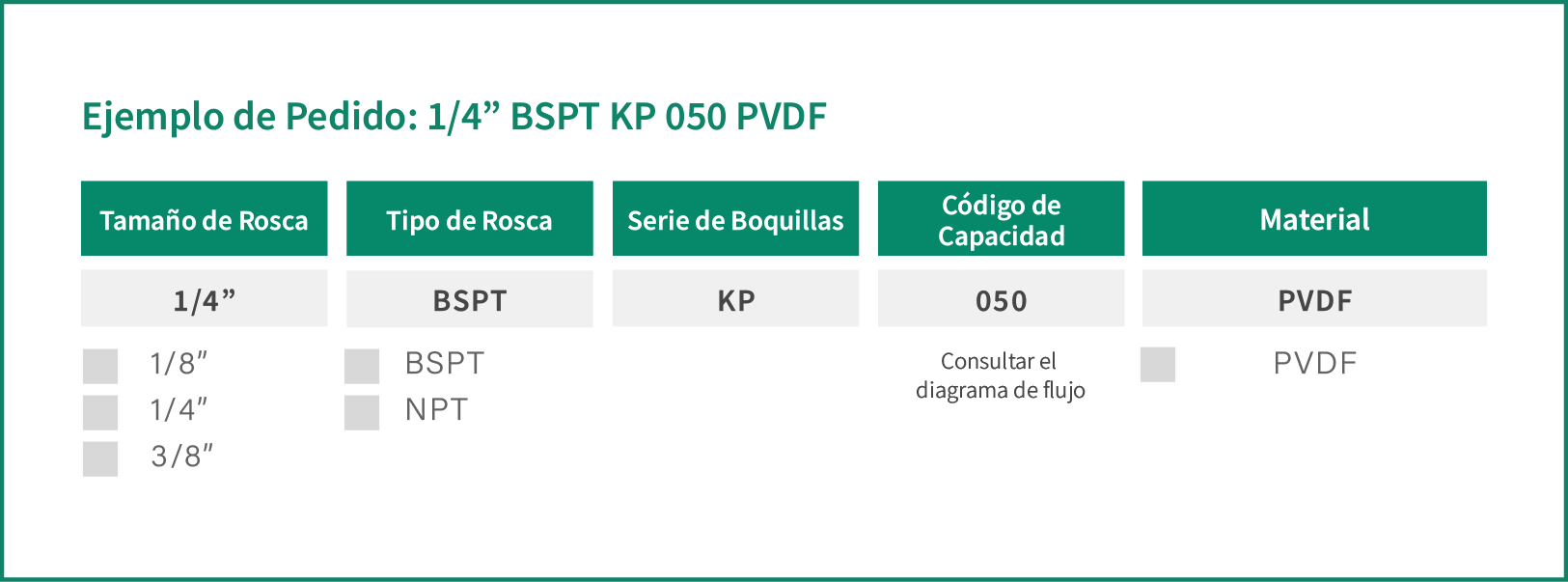

  • Ejemplo de especificación: 1/4” BSPT KP 050 PVDF. Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 010 V


0.59 0.71 0.87 1.00 1.41 1.73 2.00 2.24 2.74
  015


0.89 1.06 1.30 1.50 2.12 2.60 3.00 3.35 4.11
  020
V

1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48
  025
V

1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85
  030
V
V
1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
  035
V

2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59

040
V

2.37 2.83 3.46 4.00 5.68 6.93 8.00 8.94 10.95
  050
V
V 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
  060
V
V 3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43
  070
V
V 4.14 4.95 6.06 7.00 9.90 12.12 14.00 15.65 19.17
  080
V
V 4.73 5.66 6.93 8.00 11.31 13.86 16.00 17.89 21.91

100

V 5.92 7.07 8.66 10.00 14.14 17.32 20.00 22.36 27.39

120

V
7.10 8.49 10.39 12.00 16.97 20.78 24.00 26.83 32.86
95° 140

V
8.28 9.90 12.12 14.00 19.80 24.25 28.00 31.30 38.34
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 010 V
V

0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77

015 V
V

0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15

020 V
V

1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
V

1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
V

1.77 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
V

2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
V

2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06

050
V
V 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.93

060
V
V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59

070
V
V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36

080
V
V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12

100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
7.17 8.57 10.49 12.12 16.14 20.99 24.24 26.10 33.19
95° 140

V
8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 010 V
V

0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77

015 V
V

0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15

020 V
V

1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
V

1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
V

1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
V

2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
V

2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06

050
V
V
2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83

060
V
V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59

070
V
V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36

080
V
V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12

100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
7.17 8.57 10.49 12.12 17.14 20.99 24.24 27.10 33.19
95° 140

V
8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 010 V
V

0.16 0.19 0.22 0.26 0.38 0.47 0.54 0.59 0.70

015 V
V

0.23 0.29 0.33 0.39 0.58 0.70 0.81 0.88 1.05

020 V
V

0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40

025 V
V

0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75

030 V
V

0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10

035 V
V

0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 V
V

0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80

050
V
V
0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50

060
V
V
0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20

070
V
V
1.10 1.34 1.55 1.83 2.69 3.29 3.80 4.10 4.90

080
V
V 1.25 1.53 1.77 2.10 3.07 3.76 4.34 4.69 5.60

100

V 1.57 1.92 2.22 2.62 3.84 4.70 5.43 5.86 7.00

120

V
1.88 2.30 2.66 3.15 4.60 5.64 6.51 7.03 8.41
95° 140

V
2.19 2.69 3.10 3.67 5.37 6.58 7.60 8.20 9.81
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.


Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/8"Male 11.8 10.3 19 1.0
1/4"Male 15 10.5 21.4 5.0
3/8"Male 16.7 13 24.6 5.5

Instalación de rosca

Instalación fácil en solo 2 pasos simples.

Paso 1
Paso 1

Asegúrese de que el tamaño de la boquilla coincida con el tamaño de la rosca de las tuberías.

Paso 2
Paso 2

Aplique cinta de teflón y apriete la boquilla en sentido horario para evitar fugas.

Paso 3
Paso 3

Instalación completada.

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.
