KP – Boquilla de cono sólido metálica antiobstrucción

Las boquillas de cono sólido de acero inoxidable de una sola fase KP de LORRIC, fácilmente ensamblables con una llave hexagonal, ofrecen resistencia al bloqueo y garantizan una distribución uniforme de las partículas de pulverización. Ampliamente utilizadas en la fabricación de semiconductores, placas de circuito impreso y aplicaciones que requieren la dispersión de productos químicos para limpieza, enfriamiento y tratamiento con ácidos.

Marca: LORRIC
Tipo de Boquilla: Cono Sólido
Tipo de Fluido: Una sola fase
Materiales: SS303, SS316, Latón
Estándar de Rosca: BSPT
Tamaños de Rosca: 1/8", 1/4", 3/8"

Catálogo



Boquilla de cono lleno

El líquido pasa a través de deflectores multiperforados o en forma de "X", generando corrientes giratorias. Al salir, la fuerza centrífuga forma un patrón de pulverización circular. La boquilla de cono sólido funciona eficientemente a baja presión, proporcionando una cobertura amplia y gotas uniformes, lo que la hace ideal para procesos en semiconductores, distribución química y recubrimiento.

Boquilla de cono lleno
Patrón de pulverización de boquilla de cono lleno

Patrón de pulverización de boquilla de cono lleno

Las boquillas de un solo fluido producen un patrón de pulverización cónico, comúnmente conocido en la industria como boquillas de cono lleno. La forma de cobertura (vista desde arriba después de pulverizar sobre el objetivo) es circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de flujo en forma de montaña

El volumen de pulverización alcanza su punto máximo en el centro y disminuye hacia los bordes, formando una distribución en forma de montículo. Ideal para aplicaciones de impacto concentrado como la limpieza de superficies. Para una cobertura uniforme, reduzca el espacio entre boquillas para superponer las áreas de pulverización y mejorar la consistencia.
Más información: Distribución del Campo de Flujo de la Boquilla

Distribución de flujo en forma de montaña
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 2 Kg/cm², los caudales varían de 1 Lpm a 14Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Ofrece ángulos de pulverización de 0° a 120°

La boquilla de cono sólido ofrece ángulos de pulverización de 0° a 120°. Un ángulo de 0° proporciona un chorro recto con una pulverización de un solo punto, lo que genera el mayor impacto entre todos los tipos de boquillas. El ángulo de 120° ofrece la mayor cobertura, mientras que el ángulo estándar de 60° proporciona un equilibrio entre impacto y cobertura. Para especificaciones detalladas, contáctenos.
Más información: Ángulo y Cobertura de Pulverización de Boquillas

Ofrece ángulos de pulverización de 0° a 120°
Single-piece design

Single-piece design

This single-unit product can be directly attached to the pipeline. The nozzle, due to usage and environmental factors, requires regular maintenance or replacement. We also offer multi-part quick-disconnect nozzles for time-saving maintenance.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus necesidades siguiendo las pautas de selección indicadas a continuación.
    • Seleccione el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Elija el caudal de pulverización para cada boquilla; consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización para cada boquilla; consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren distintos materiales. Elija el material adecuado según su entorno de uso.

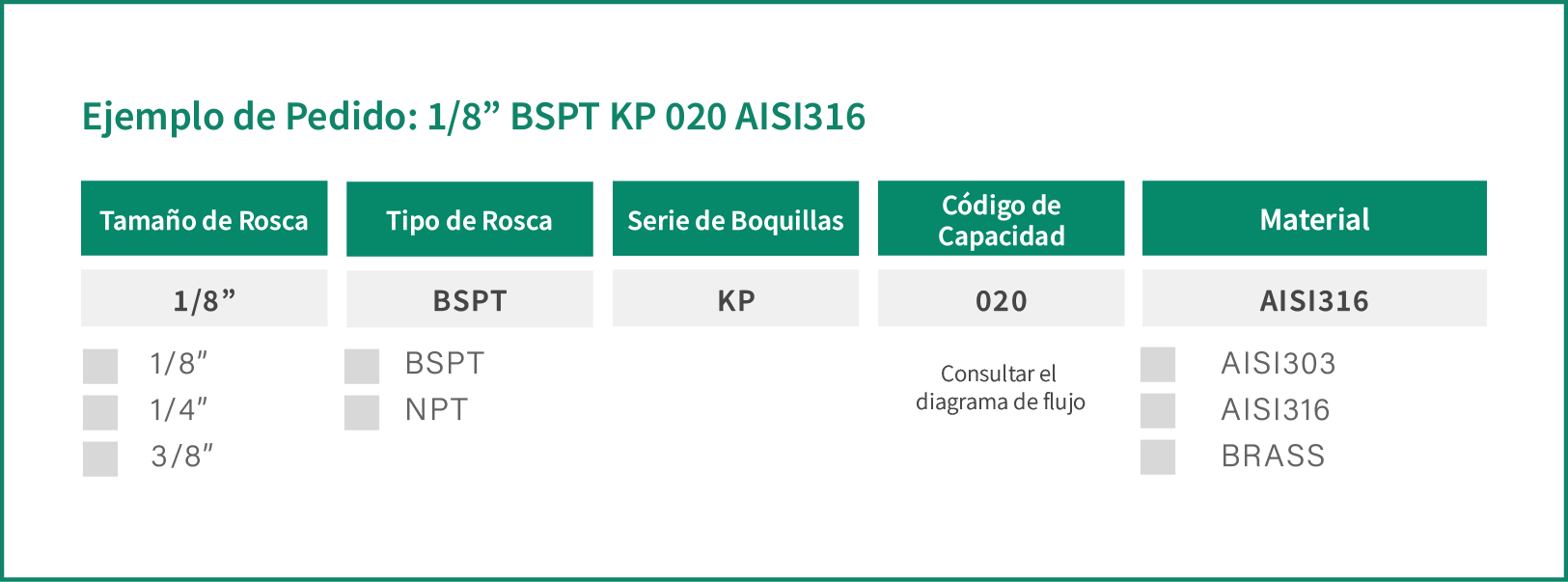

  • Ejemplo de especificación: 1/8” BSPT KP 020 AISI316. Cada número corresponde a las siguientes opciones y significados.




Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 010 V
V

0.59 0.71 0.87 1.00 1.41 1.73 2.00 2.24 2.74

015 V
V

0.89 1.06 1.30 1.50 2.12 2.60 3.00 3.35 4.11

020 V
V

1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48

025 V
V

1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85

030 V
V

1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22

035 V
V

2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59

040 V
V

2.37 2.83 3.46 4.00 5.68 6.93 8.00 8.94 10.95

050
V
V 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69

060
V
V 3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43

070
V
V 4.14 4.95 6.06 7.00 9.90 12.12 14.00 15.65 19.17
  080
V
V 4.73 5.66 6.93 8.00 11.31 13.86 16.00 17.89 21.91

100

V 5.92 7.07 8.66 10.00 14.14 17.32 20.00 22.36 27.39

120

V
7.10 8.49 10.39 12.00 16.97 20.78 24.00 26.83 32.86
95° 140

V
8.28 9.90 12.12 14.00 19.80 24.25 28.00 31.30 38.34
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
50° 010 V
V

0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77

015 V
V

0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15

020 V
V

1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
V

1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
V

1.77 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
V

2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
V

2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
  050
V
V 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.93
  060
V
V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
  070
V
V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36
  080
V
V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12
  100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65
  120

V
7.17 8.57 10.49 12.12 16.14 20.99 24.24 26.10 33.19
95° 140

V
8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
bar
1.0
bar
1.5
bar
2.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
50° 010 V
V

0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77

015 V
V

0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
  020 V
V

1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
  025 V
V

1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
  030 V
V

1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
  035 V
V

2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
V

2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
  050
V
V
2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
  060
V
V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
  070
V
V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36
  080
V
V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12
  100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65
  120

V
7.17 8.57 10.49 12.12 17.14 20.99 24.24 27.10 33.19
95° 140

V
8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
50° 010 V
V

0.16 0.19 0.22 0.26 0.38 0.47 0.54 0.59 0.70
  015 V
V

0.23 0.29 0.33 0.39 0.58 0.70 0.81 0.88 1.05
  020 V
V

0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40
  025 V
V

0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75
  030 V
V

0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
  035 V
V

0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 V
V

0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
  050
V
V
0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
  060
V
V
0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20

070
V
V
1.10 1.34 1.55 1.83 2.69 3.29 3.80 4.10 4.90
  080
V
V 1.25 1.53 1.77 2.10 3.07 3.76 4.34 4.69 5.60

100

V 1.57 1.92 2.22 2.62 3.84 4.70 5.43 5.86 7.00

120

V
1.88 2.30 2.66 3.15 4.60 5.64 6.51 7.03 8.41
95° 140

V
2.19 2.69 3.10 3.67 5.37 6.58 7.60 8.20 9.81
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C SS303 SS316 Brass
1/8"Male 12 12 19 15 15.5 16.9
1/4"Male 14 11-15 22-26 18 18.5 19
3/8"Male 18 15 30 28.5 29 32

Instalación de rosca

Instalación fácil en solo 2 pasos simples.

Paso 1
Paso 1

Asegúrese de que el tamaño de la boquilla coincida con el tamaño de la rosca de las tuberías.

Paso 2
Paso 2

Aplique cinta de teflón y apriete la boquilla en sentido horario para evitar fugas.

Paso 3
Paso 3

Instalación completada.

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar
