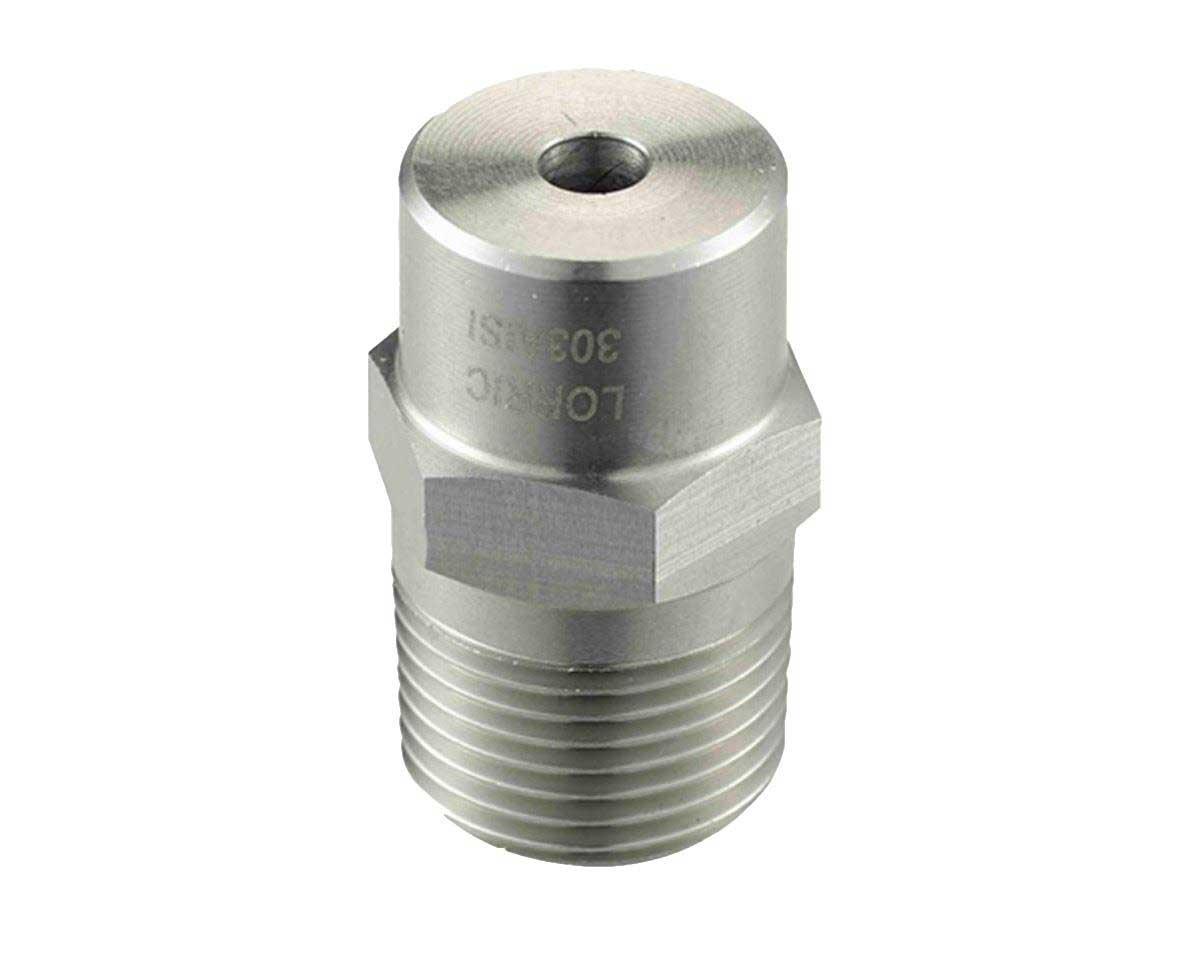

KP 금속 방막힘 세척용 노즐

대만산 스테인리스 스틸 단단한 원뿔형 분사 노즐로, 육각 렌치를 사용하여 설치할 수 있는 스테인리스 스틸 단유체 실형 원뿔형 분사 노즐입니다. 이 노즐은 막힘이 적고 고른 분무 입자를 제공하여 반도체, 인쇄 회로 기판 등 산업에서 널리 사용되며 세척, 냉각, 산세척 화학 처리, 약품 분사, 폐수 처리 등의 용도로도 활용됩니다.

브랜드：	LORRIC
분사 형상：	실형 원뿔형
유체：	단유체
재질：	SS303, SS316, 황동
나사 규격：	BSPT
나사 크기：	1/8", 1/4", 3/8"

파일 다운로드

즉시 문의

X형 축 실심 원뿔 노즐

액체가 다공성 또는 X형 베플을 통과하면서 회전하는 흐름을 생성합니다. 분출될 때 원심력으로 인해 원형 분사 패턴이 형성됩니다. 이 실심 원뿔형 노즐은 저압에서도 넓은 커버리지를 제공하며 균일한 물방울을 생성하므로, 반도체 공정, 화학 약품 분사 및 코팅에 이상적입니다.

실심 원뿔형 스프레이 노즐 분사 패턴

단일 유체 노즐은 실형 원뿔 분사 노즐이라고 알려진 원뿔형 분사 모양을 만들어 원형 패턴을 형성합니다.
자세히 알아보기: 노즐 분사 형태

산형 유량 분포

풀 콘 스프레이 노즐은 중앙에서 최대 분사량을 가지며 가장자리로 갈수록 감소하여 둔덕 모양의 분포를 형성합니다. 표면 청소와 같은 집중적인 충격 응용에 이상적입니다. 균일한 분사를 위해 노즐을 가까이 설치하여 커버리지 영역이 겹치도록 하여 균일성을 개선하십시오.
자세히 알아보기: 둔덕 모양 분포

다양한 유량 제공

팬 스프레이 노즐은 넓은 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 2 Kg/cm²에서 유량은 1 Lpm에서 14 Lpm까지 다양합니다. (다른 유량 요구 사항에 대해서는 사양표를 참조하거나 직접 문의해 주세요.)
자세히 알아보기: 노즐 압력, 구경 크기 및 유량

0°에서 120°까지 분사 각도 제공

실심 원뿔형 노즐은 0°에서 120°까지 다양한 분사 각도를 제공합니다. 0° 각도는 단일 지점에 분사되는 직선 제트로, 모든 노즐 중 가장 강한 충격력을 제공합니다. 120° 각도는 가장 넓은 커버리지를 제공하며, 표준 60° 각도는 충격력과 커버리지의 균형을 맞춥니다. 구체적인 사양에 대해서는 문의해 주세요.
자세히 알아보기: 노즐 분사 각도 및 커버리지

일체형 디자인

이 일체형 제품은 파이프라인에 직접 부착할 수 있습니다. 노즐은 사용과 환경 요인에 따라 정기적인 유지 보수 또는 교체가 필요합니다. 시간 절약을 위해 빠른 분해가 가능한 다중 구성 노즐도 제공하고 있습니다.

재질 선택 옵션

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주십시오.

아래 제공된 선택 지침에 따라 귀하의 요구 사항에 가장 적합한 노즐을 선택하십시오.
- 요구 사항에 맞는 노즐 직경(나사 크기)과 사양을 선택하십시오.
- 각 노즐의 분사 유량을 선택하십시오. 아래 표를 참고하십시오.
- 각 노즐의 분사 각도를 선택하십시오. 아래 표를 참고하십시오.
- 다양한 사용 환경에는 특정 재질이 필요합니다. 사용 환경에 맞는 적절한 노즐 재질을 선택하십시오.

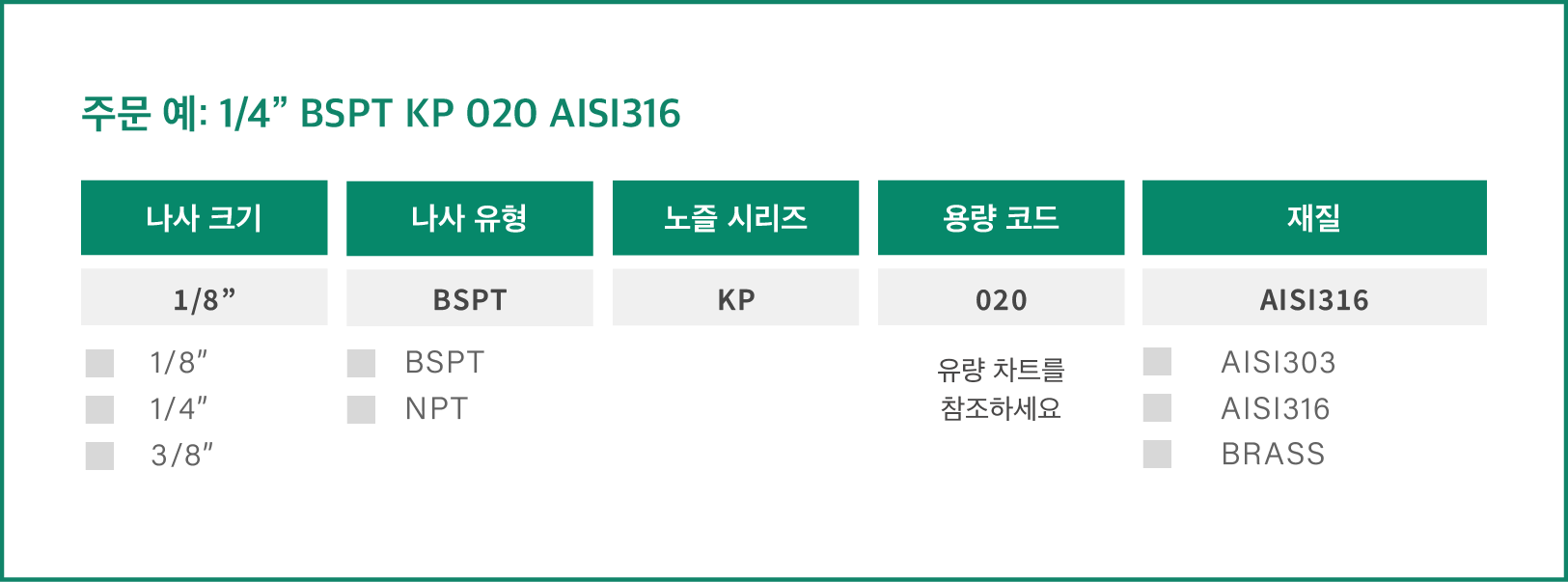

사양 예시: 1/8” BSPT KP 020 AISI316. 각 숫자는 다음과 같은 옵션과 의미를 나타냅니다.

선택
단위

분사 각도	용량 코드	나사 크기			압력에서의 용량
분사 각도	용량 코드	1/8"	1/4"	3/8"	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	010	V	V		0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015	V	V		0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020	V	V		1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	V	V		1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030	V	V		1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	V	V		2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
≀	040	V	V		2.37	2.83	3.46	4.00	5.68	6.93	8.00	8.94	10.95
	050		V	V	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
	060		V	V	3.55	4.24	5.20	6.00	8.49	10.39	12.00	13.42	16.43
	070		V	V	4.14	4.95	6.06	7.00	9.90	12.12	14.00	15.65	19.17
	080		V	V	4.73	5.66	6.93	8.00	11.31	13.86	16.00	17.89	21.91
	100			V	5.92	7.07	8.66	10.00	14.14	17.32	20.00	22.36	27.39
	120			V	7.10	8.49	10.39	12.00	16.97	20.78	24.00	26.83	32.86
95°	140			V	8.28	9.90	12.12	14.00	19.80	24.25	28.00	31.30	38.34

Spray Angle	Capacity Code	Thread Size			Capacity at Pressure
Spray Angle	Capacity Code	1/8"	1/4"	3/8"	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	010	V	V		0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	V	V		0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	V	V		1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	V	V		1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	V	V		1.77	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	V	V		2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
≀	040	V	V		2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	050		V	V	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.93
	060		V	V	3.58	4.28	5.25	6.06	8.57	10.49	12.12	13.55	16.59
	070		V	V	4.18	5.00	6.12	7.07	10.00	12.24	14.14	15.81	19.36
	080		V	V	4.78	5.71	7.00	8.08	11.42	13.99	16.16	18.06	22.12
	100			V	5.97	7.14	8.75	10.10	14.28	17.49	20.20	22.58	27.65
	120			V	7.17	8.57	10.49	12.12	16.14	20.99	24.24	26.10	33.19
95°	140			V	8.36	10.00	12.24	14.14	19.99	24.49	28.27	31.61	38.72

Spray Angle	Capacity Code	Thread Size			Capacity at Pressure
Spray Angle	Capacity Code	1/8"	1/4"	3/8"	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	010	V	V		0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	V	V		0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	V	V		1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	V	V		1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	V	V		1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	V	V		2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
≀	040	V	V		2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	050		V	V	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
	060		V	V	3.58	4.28	5.25	6.06	8.57	10.49	12.12	13.55	16.59
	070		V	V	4.18	5.00	6.12	7.07	10.00	12.24	14.14	15.81	19.36
	080		V	V	4.78	5.71	7.00	8.08	11.42	13.99	16.16	18.06	22.12
	100			V	5.97	7.14	8.75	10.10	14.28	17.49	20.20	22.58	27.65
	120			V	7.17	8.57	10.49	12.12	17.14	20.99	24.24	27.10	33.19
95°	140			V	8.36	10.00	12.24	14.14	19.99	24.49	28.27	31.61	38.72

Spray Angle	Capacity Code	Thread Size			Capacity at Pressure
Spray Angle	Capacity Code	1/8"	1/4"	3/8"	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	010	V	V		0.16	0.19	0.22	0.26	0.38	0.47	0.54	0.59	0.70
	015	V	V		0.23	0.29	0.33	0.39	0.58	0.70	0.81	0.88	1.05
	020	V	V		0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	V	V		0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
	030	V	V		0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	V	V		0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
≀	040	V	V		0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	050		V	V	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
	060		V	V	0.94	1.15	1.33	1.57	2.30	2.82	3.26	3.52	4.20
	070		V	V	1.10	1.34	1.55	1.83	2.69	3.29	3.80	4.10	4.90
	080		V	V	1.25	1.53	1.77	2.10	3.07	3.76	4.34	4.69	5.60
	100			V	1.57	1.92	2.22	2.62	3.84	4.70	5.43	5.86	7.00
	120			V	1.88	2.30	2.66	3.15	4.60	5.64	6.51	7.03	8.41
95°	140			V	2.19	2.69	3.10	3.67	5.37	6.58	7.60	8.20	9.81

* 표준 압력: 빨간색 열로 표시됩니다.
* 이 제품은 90° 및 120° 분사 각도로 주문 제작 가능합니다.
* 모바일 환경에 맞게 3개의 열과 3가지 압력만 표시됩니다. 더 많은 압력 데이터를 보려면 PC 또는 노트북에서 표를 확인하십시오.
* 제품 사양이 많아 주로 공장의 현재 제품 라인업을 기준으로 제품을 제공합니다. 특정 사양이 아직 생산 중인지 확인하려면 당사에 문의해 주십시오.
