KP Nozzle Solid Cone Anti-Clogging (Anti-Sumbat) Bahan Plastik

Nozzle solid cone tipe KP berbahan plastik PVDF yang mudah dipasang dengan kunci hex. Memiliki fitur tahan terhadap penyumbatan dan distribusi tetesan semprotan yang merata, menjadikannya ideal untuk pembersihan, pendinginan, pencucian asam, dan distribusi bahan kimia.

Brand：	LORRIC
Tipe Nozzle：	Solid Cone
Tipe Fluida：	Single-fluid
Material：	Nozzle - PVDF
	Core - PVDF, PP, UPVC
Standar Thread：	BSPT
Ukuran Thread：	1/8", 1/4", 3/8"

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Full Cone Aksial Bentuk X

Cairan mengalir melalui baffle (penyekat) multi-pori atau berbentuk X, menciptakan aliran berputar. Saat keluar, gaya sentrifugal membentuk pola semprotan melingkar. Nozzle solid cone ini bekerja optimal pada tekanan rendah, memberikan cakupan luas dan tetesan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, dan pelapisan.

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Tersedia untuk Berbagai Laju Aliran

Nozel kerucut padat menawarkan berbagai rentang aliran. Sebagai contoh, pada tekanan desain standar 2 Kg/cm², aliran minimum adalah 1 Lpm, dan aliran maksimum adalah 14 Lpm. (Untuk kebutuhan aliran lainnya, silakan merujuk ke "Spesifikasi" atau hubungi kami secara langsung.)
Pelajari lebih lanjut: Tekanan Nozel, Diameter Lubang, dan Laju Aliran

Tersedia Sudut Semprotan dari 0° hingga 120°

Nozzle solid cone ini menawarkan sudut semprotan mulai dari 0° hingga 120°. Sudut 0° menghasilkan jet lurus dengan semprotan titik tunggal, memberikan dampak tertinggi di antara semua jenis nozzle. Sudut 120° memberikan cakupan terluas, sementara sudut standar 60° memberikan keseimbangan antara dampak dan cakupan. Untuk spesifikasi lebih lanjut, silakan hubungi kami.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle

Desain Satu Bagian

Spray nozzle dengan desain satu bagian ini dapat dipasang langsung ke pipa, dengan kinerja yang dipengaruhi oleh waktu pemakaian dan kondisi lingkungan. Agar semprotan tetap optimal (aliran dan sudut), perawatan atau penggantian rutin disarankan. Untuk lingkungan yang lebih berat, tersedia nozzle semprotan kipas multi-bagian dengan fitur pelepasan cepat, memudahkan penggantian dan menghemat waktu serta tenaga.

Pilihan Material

Nozzle: PVDF
Bagian inti: PVDF、PP、UPVC

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

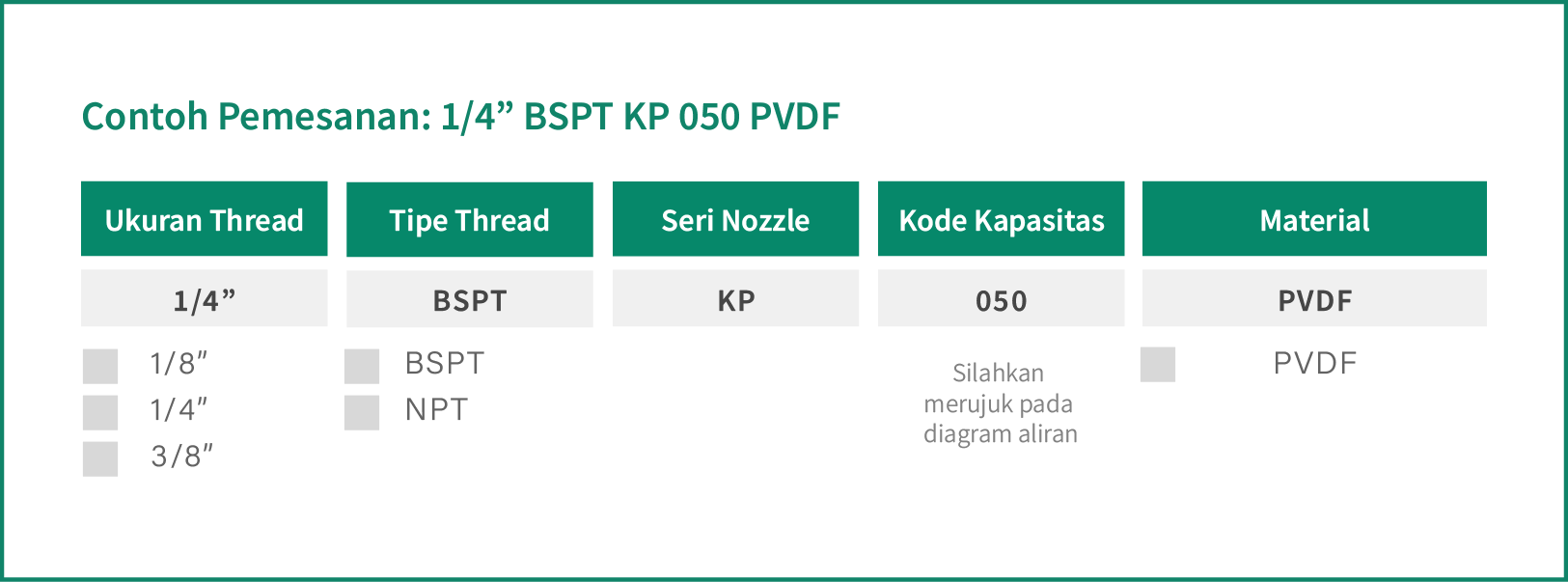

Contoh spesifikasi: 1/4” BSPT KP 050 PVDF. Setiap angka merujuk pada pilihan dan arti berikut:

Pilih satuan

Sudut Semprotan	Kode Kapasitas	Ukuran Thread (Ulir)			Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	1/8"	1/4"	3/8"	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²

50°	010	V			0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015				0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020		V		1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025		V		1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030		V	V	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035		V		2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
≀	040		V		2.37	2.83	3.46	4.00	5.68	6.93	8.00	8.94	10.95
	050		V	V	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
	060		V	V	3.55	4.24	5.20	6.00	8.49	10.39	12.00	13.42	16.43
	070		V	V	4.14	4.95	6.06	7.00	9.90	12.12	14.00	15.65	19.17
	080		V	V	4.73	5.66	6.93	8.00	11.31	13.86	16.00	17.89	21.91
	100			V	5.92	7.07	8.66	10.00	14.14	17.32	20.00	22.36	27.39
	120			V	7.10	8.49	10.39	12.00	16.97	20.78	24.00	26.83	32.86
95°	140			V	8.28	9.90	12.12	14.00	19.80	24.25	28.00	31.30	38.34

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 90° dan 120° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Semikonduktor

Flow meter memantau pasokan cairan kimia dan cairan pengolahan air murni; nozzle mengontrol penyemprotan cairan kimia untuk menjaga kemurnian dan kestabilan proses produksi.

Size

Thread(BSPT)	Size(mm)			Weight(g)
Thread(BSPT)	A	B	C	Weight(g)
1/8"Male	11.8	10.3	19	1.0
1/4"Male	15	10.5	21.4	5.0
3/8"Male	16.7	13	24.6	5.5

Pemasangan Thread Nozzle

Instalasi mudah dengan 2 langkah sederhana!

Langkah 1

Pastikan ukuran nozzle sesuai dengan ukuran thread (ulir) pada pipa.

Langkah 2

Pasang pita teflon, kencangkan nozzle searah jarum jam agar tidak ada kebocoran.

Langkah 3

Pemasangan selesai.

Tidak Menemukan Nozzle yang Anda Butuhkan?

Dengan pengalaman lebih dari 30 tahun dalam pengembangan dan produksi nozzle, serta pengetahuan mendalam tentang kebutuhan pelanggan di lapangan, kami siap membantu Anda menciptakan produk yang ideal sesuai kebutuhan Anda!

Nozzle yang Disesuaikan untuk Kebutuhan Anda

LORRIC dapat menyesuaikan "laju aliran," "sudut," dan "distribusi aliran" untuk memenuhi skenario penggunaan spesifik Anda. Kami juga menawarkan dukungan untuk situasi unik seperti kebutuhan kekuatan dampak khusus atau semprotan ultra-halus. Jangan ragu untuk menghubungi tim LORRIC untuk informasi dan bantuan lebih lanjut.

Kapasitas yang Dapat Dikostumisasi

Di bawah tekanan tetap, volume cairan atau gas yang disemprotkan oleh nozzle dalam periode waktu tertentu.

Sudut Semprotan yang Dapat Dikostumisasi

Merupakan sudut yang terbentuk oleh lubang saluran dan aliran gas/cairan yang disemprotkan

Distribusi yang Dapat Disesuaikan

Distribusi partikel pada permukaan yang dihasilkan dari cairan yang disemprotkan.

CFD Meningkatkan Hasil Kerja Kami

Pengujian di lingkungan ekstrem memerlukan data untuk membantu pengembangan nozzle.

Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle

Kami menyediakan layanan kustom nozzle sesuai dengan prosedur operasi standar.
Harap diperhatikan:
- Terdapat persyaratan minimum jumlah pemesanan.
- Ada saluran penjualan eksklusif yang harus disepakati bersama.
