KD/KDMF 清洗蝕刻顯影用塑料葉片實心圓錐噴嘴

此型號噴嘴為以插管安裝的兩件式PVDF實心圓錐單流體噴嘴,安裝維護簡便,節省成本,噴霧具衝擊力,常用於PCB蝕刻顯影製程與清洗

品牌：LORRIC
噴形：實心圓錐
流體：1流體
材質：噴嘴頭-PVDF/底座-PVC/中心葉片-PVC (KDMF)、PVDF (KD)

型錄

立即詢價

關於實心圓錐噴嘴

噴型

噴型

單流體噴嘴，噴灑型狀如圓錐體，業界稱之為實心圓錐噴嘴，噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為圓形。

流場分佈

流場分佈

實心圓錐噴嘴的流場分佈呈現中間較強兩端漸弱的山形流場分佈。

兩件式結構

兩件式結構

兩件式結構，分為噴嘴與底座兩部分，徒手即可完成安裝與定位。不使用橡膠墊圈，無因墊圈老化的困擾，更可延長使用壽命。

多種材質可供選擇

  • 噴嘴：PVDF
  • 中心葉片：PVDF、PP、UPVC
多種材質可供選擇
KD 為 X 形中心葉片設計

KD 為 X 形中心葉片設計

KD 為 X 形中心葉片 (core) 設計，能使異物通過徑增大，降低阻塞，且能降低流體紊流使噴霧顆粒均勻一致。常應用於噴灑均勻性要求極高的半導體與印刷電路板蝕刻、顯影製程。

KDMF 為多孔式中心葉片設計

KDMF 為多孔式中心葉片 (multi-slotted core)設計，紊流控制能力更優越，使流量分佈與噴霧顆粒都更均勻一致。常應用於噴灑均勻性要求極高的半導體與印刷電路板蝕刻、顯影製程。

KDMF 為多孔式中心葉片設計

關於公差

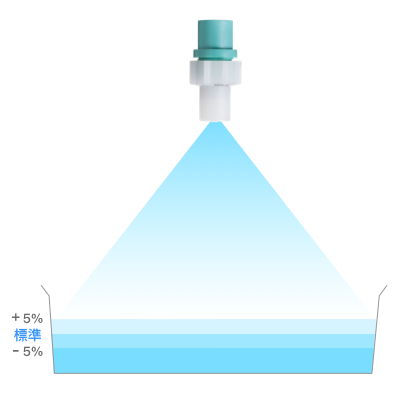

流量公差

流量公差

流量公差為標準流量正負5%

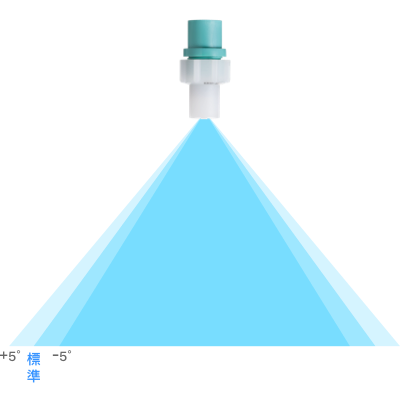

角度公差

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質



請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

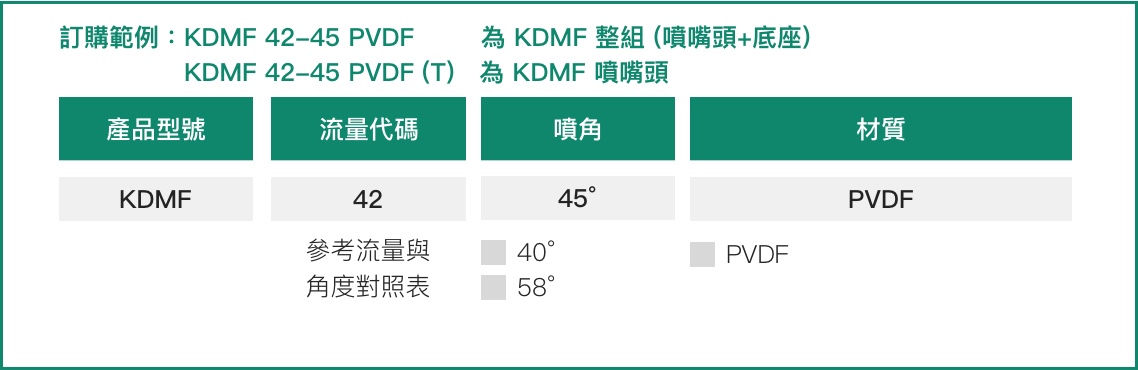

  • 規格範例：KDMF 42-45 PVDF 為 KDMF 整組 (噴嘴頭+底座)/ KDMF 42-45 PVDF (T) 為 KDMF 噴嘴頭，以下為各數字所對應的選項與意涵。

單位
選擇
  • *
  • *
  • *
  • *
噴角 流量代碼 壓力對應流量
0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
45° 42 (KDMF) 2.48 2.97 3.64 4.20 5.94 7.27 8.40 9.39 11.50
58° 13 (KD) 3.14 3.75 4.59 5.30 7.50 9.18 10.60 11.85 14.51
45° 65 (KDMF) 3.85 4.60 5.63 6.50 9.19 11.26 13.00 14.53 17.80
噴角 流量代碼 壓力對應流量
0.07
MPa
 0.1
MPa		 0.15
MPa		 0.2
MPa		 0.4
MPa		 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
45° 42 (KDMF) 2.51 3.00 3.67 4.24 6.00 7.35 8.48 9.48 11.62
58° 13 (KD) 3.17 3.78 4.63 5.35 7.57 9.27 10.70 11.97 14.66
45° 65 (KDMF) 3.88 4.64 5.68 6.56 9.28 11.37 13.13 14.68 17.98
噴角 流量代碼 壓力對應流量
0.7
bar		 1.0
bar		 1.5
bar		 2.0
bar		 4.0
bar		 6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
45° 42 (KDMF) 2.51 3.00 3.67 4.24 6.00 7.35 8.48 9.48 11.62
58° 13 (KD) 3.17 3.78 4.63 5.35 7.57 9.27 10.70 11.97 14.66
45° 65 (KDMF) 3.88 4.64 5.68 6.56 9.28 11.37 13.13 14.68 17.98
噴角 流量代碼 壓力對應流量
10
psi		 15
psi		 20
psi		 28
psi		 60
psi		 90
psi		 120
psi		 140
psi		 200
psi
45° 42 (KDMF) 0.66 0.81 0.93 1.10 1.61 1.97 2.28 2.46 2.94
58° 13 (KD) 0.83 1.02 1.17 1.39 2.03 2.49 2.88 3.11 3.71
45° 65 (KDMF) 1.02 1.25 1.44 1.70 2.49 3.05 3.53 3.81 4.55
    • 標準壓力：紅字標明。
    • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
    • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
    • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。



相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

其他

  • 清洗：氣體、廢氣、粉塵、洗淨裝置、桶槽清洗等。
  • 冷卻：氣體、桶槽、機械裝置、金屬等。
  • 散佈：潤濕、化學藥品、消防、鎮塵、曝氣、消泡、污水處理。

尺寸

尺寸(mm) 重量(g)
A B C
31 40.4 57 25
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務

  • 注意事項

    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
