KPMF 塑料 多孔精控均霧 實心圓錐噴嘴

台灣製造塑膠實心圓錐噴嘴, 可使用六角扳手裝配,具有不易堵塞,噴霧顆粒均勻等特色,常用於清洗、半導體濕製程蝕刻、顯影、藥液散佈等應用。

品牌： LORRIC
噴形： 實心圓錐
流體： 單流體
材質： PVDF
材質： 中心葉片-PVC、PEEK(訂製)
BSPT
牙口尺寸： 1/8", 1/4", 3/8"

型錄

立即詢價

多孔式葉片實心圓錐噴嘴

液體經過噴嘴內部的多孔式中心葉片(multi-slotted core)，形成多條旋轉液流，並在通過噴口的曲面結構時，因離心力作用被甩出，呈現圓形噴灑形狀。多孔式中心葉片紊流控制能力優越，流量分佈與噴霧顆粒都更均勻一致，適用於半導體濕製程、化學藥品散佈、清洗、冷卻等應用。

多孔式葉片實心圓錐噴嘴
實心圓錐噴嘴噴型

實心圓錐噴嘴噴型

單流體噴嘴，噴灑型狀如圓錐體，業界稱之為實心圓錐噴嘴，覆蓋形狀 (上方往下看噴灑至標的物後行成的形狀) 為圓形。
了解更多：噴嘴噴霧形狀

山形流場分佈

噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成山形的分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流場分佈

山形流場分佈
多種流量可供選擇

多種流量可供選擇

扇型噴嘴提供多種流量範圍，以標準設計壓力 2 Kg/cm²為例，最小規格流量 1 Lpm，最大流量 14 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。

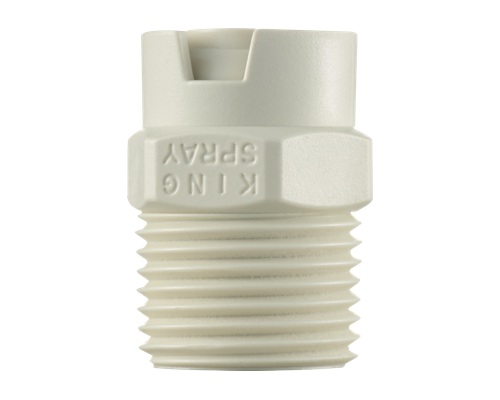

單件式設計

此單件式產品可直接鎖附於管路。噴嘴因使用時間和環境影響，需定期保養或更換。另提供多件式快拆噴嘴，省時維修。

單件式設計
多種材質可供選擇

多種材質可供選擇

  • 噴嘴：PVDF
  • 中心葉片：PVC、PEEK (250°C/482°F 以下環境及高腐蝕性藥液使用，可訂製)

關於公差

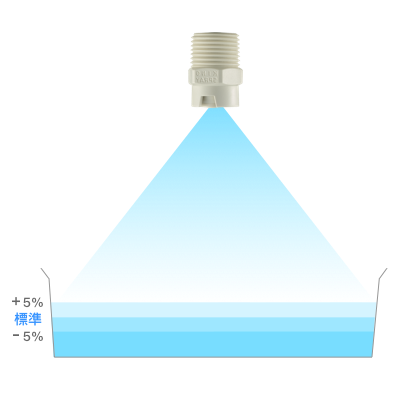

流量公差

流量公差

流量公差為標準流量正負5%

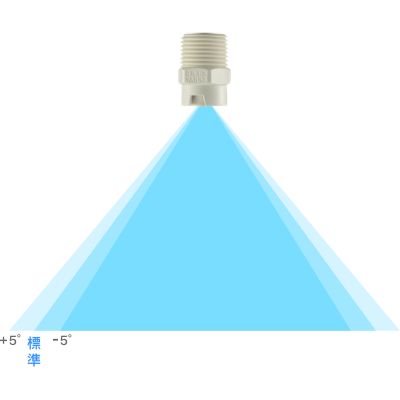

角度公差

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

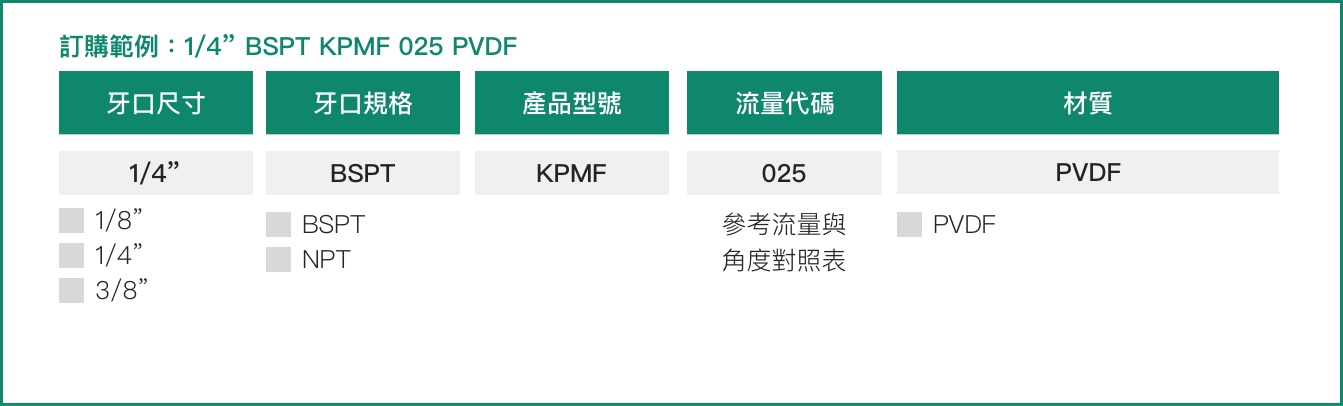

  • 規格範例：1/4” BSPT KPMF 025 PVDF，以下為各數字所對應的選項與意涵。



單位
選擇
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
50°
 010 V
 V
0.59 0.71 0.87 1.00 1.41 1.73 2.00 2.24 2.74

015 V
 V
0.89 1.06 1.30 1.50 2.12 2.60 3.00 3.35 4.11

020 V
 V
1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48

025 V
 V
1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85

030 V
 V
1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22

035
V
 V 2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59

040
V
 V 2.37 2.83 3.46 4.00 5.68 6.93 8.00 8.94 10.95
≀
 050
V
 V 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69

060
V
 V 3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43

070
V
 V 4.14 4.95 6.06 7.00 9.90 12.12 16.00 17.89 21.91

080
V
 V 4.73 5.66 6.93 8.00 11.31 13.86 16.00 17.89 21.91

100

V
 5.92 7.07 8.66 10.00 14.14 17.32 20.00 22.36 27.39

120

V
 7.10 8.49 10.39 12.00 16.97 20.78 24.00 26.83 32.86
95° 140

V
 8.28 9.90 12.12 14.00 19.80 24.25 28.00 31.30 38.34
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 0.07
Mpa		 0.1
Mpa		 0.15
Mpa		 0.2
Mpa		 0.4
Mpa		 0.6
Mpa		 0.8
Mpa		 1.0
Mpa		 1.5
Mpa
50°
 010 V
 V
0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77

015 V
 V
0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15

020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
 V
1.77 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
≀
 050
V
 V 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.93

060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59

070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36

080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12

100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
 7.17 8.57 10.49 12.12 16.14 20.99 24.24 26.10 33.19
95° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 0.7
bar		 1.0
bar		 1.5
bar		 2.0
bar		 4.0
bar		 6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
50°
 010 V
 V
0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77

015 V
 V
0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15

020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
 V
1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
≀
 050
V
 V
 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83

060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59

070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36

080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12

100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
 7.17 8.57 10.49 12.12 17.14 20.99 24.24 27.10 33.19
95° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 10
psi		 15
psi		 20
psi		 28
psi		 60
psi		 90
psi		 120
psi		 140
psi		 200
psi
50°
 010 V
 V
0.16 0.19 0.22 0.26 0.38 0.47 0.54 0.59 0.70

015 V
 V
0.23 0.29 0.33 0.39 0.58 0.70 0.81 0.88 1.05

020 V
 V
0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40

025 V
 V
0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75

030 V
 V
0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10

035 V
 V
0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 V
 V
0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
≀
 050
V
 V
 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50

060
V
 V
 0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20

070
V
 V
 1.10 1.34 1.55 1.83 2.69 3.29 3.80 4.10 4.90

080
V
 V 1.25 1.53 1.77 2.10 3.07 3.76 4.34 4.69 5.60

100

V 1.57 1.92 2.22 2.62 3.84 4.70 5.43 5.86 7.00

120

V
 1.88 2.30 2.66 3.15 4.60 5.64 6.51 7.03 8.41
95° 140

V
 2.19 2.69 3.10 3.67 5.37 6.58 7.60 8.20 9.81

相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

半導體業

半導體業

流量計監測個製程化學液體用量，純水處理液體供應量；噴嘴控制化學液體與純水的噴灑，確保製程純淨度與穩定性

尺寸

牙規(BSPT) 尺寸(mm) 重量(g)
A B C
1/8" 11.8 10.3 19 1.5
1/4" 15 10.5 21.4 3.8
3/8" 16.7 13 24.6 6.0

安裝

簡單兩步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

在管路上攻牙，攻牙尺寸需噴嘴螺紋規格相同

步驟二
步驟二

如有防漏需求，請在噴嘴螺紋纏上鐵氟龍止洩帶後，以順時針方向將噴嘴鎖附管上

步驟三
步驟三

完成安裝

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
LORRIC提供專業的噴嘴客製服務，其流程為：1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案
