台湾製のプラスチック製充円錐ノズルは、KD（X型コア）およびKDMF（多スロットコア）のバージョンで提供されます。この2ピースのPVDFノズルは、チューブ設置用に設計され、メンテナンスが容易でコスト効率が高く、効果的なスプレーを実現します。PCBのエッチング、現像、洗浄プロセスで一般的に使用されます。
カタログ
液体はノズル内のX形擾流片を通過し、複数の回転流を形成します。液体は噴口の曲面構造を通る際、遠心力によって外側に飛ばされ、円形のスプレーパターンを作り出します。X形センターコア（CORE）の設計により、異物の通過径が拡大し、詰まりを減少させるとともに、乱流を抑制し、スプレー粒子を均一にします。この設計は、半導体のウェットプロセス、化学薬品の散布、洗浄、冷却などの用途に適しています。
液体はノズルの多スロットコアを通過し、回転する流れを生み出します。遠心力によって円形のスプレーパターンが形成されます。このコアは均一な流量とスプレーを確保し、半導体プロセス、化学薬品の分散、洗浄、冷却といった用途に最適です。
単流体ノズルは、噴射形状が円錐体のようで、業界では充円錐ノズルと呼ばれています。噴霧形状（上方から対象物への噴射後に形成される形状）は円形です。 詳しくはこちら：ノズル噴霧形状
充円錐噴霧量は噴射範囲の中央部分で最大となり、両端に向かって徐々に減少し、ベル型の分布曲線を形成します。これは、表面の汚れを洗浄するなど、集中した衝撃力が必要な用途に適しています。均一に噴霧したい場合は、ノズルの間隔を縮め、2つのノズルの噴霧範囲が重なるように設置することで、カバー不足の状況を改善できます。 詳細を見る: ノズルの流量分布

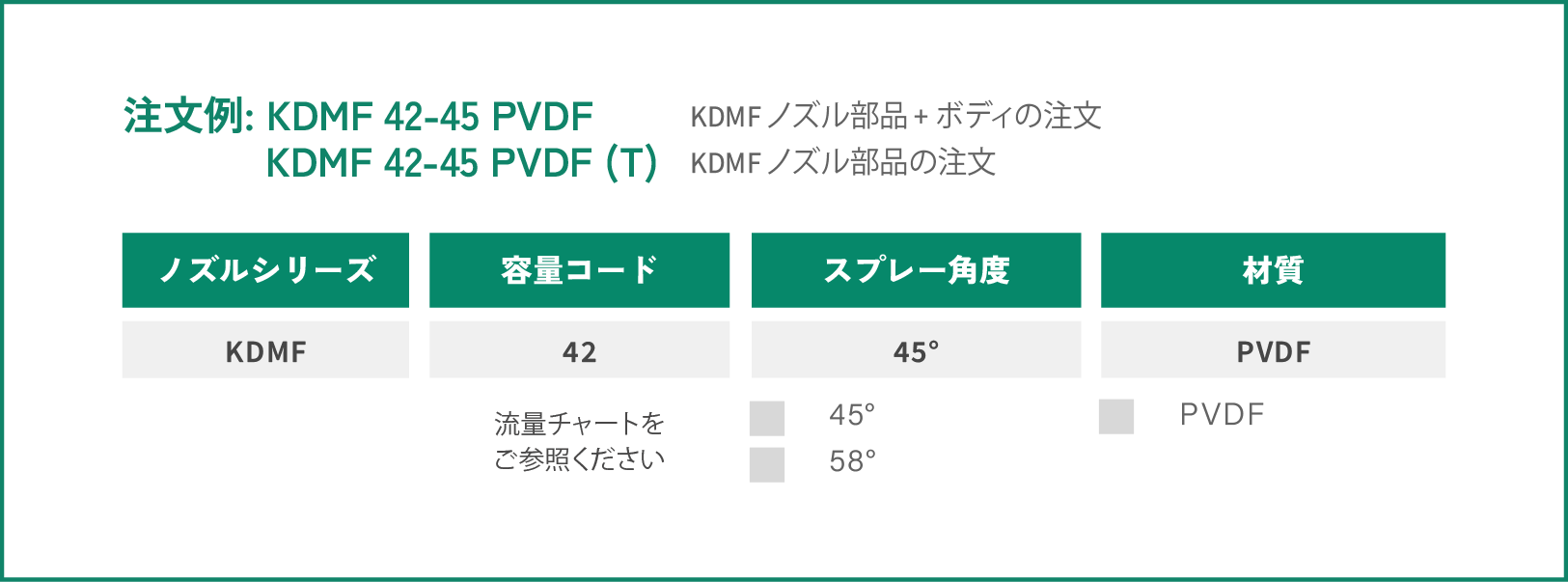

扇形スプレーノズルはさまざまな流量範囲を提供します。標準設計圧力2 Kg/cm²で、KDMFは4.2 Lpmから6.5 Lpmの流量を提供し、KDは5.3 Lpmの流量を実現します。その他の流量要件については、仕様書をご参照いただくか、直接お問い合わせください。 詳細を見る: ノズルの圧力、口径、流量
ノズルとボディで構成された二分割設計により、手作業で迅速かつ正確な取り付けが可能です。ゴム製のOリングを使用していないため、Oリングの劣化問題がなく、製品の寿命を延ばすことができます。
流量公差は標準流量の±5%の範囲内です。
角度公差は標準角度の±5%の範囲内です。
高品質の鍛造金属を使用し、精密な旋盤加工によって堅牢で耐久性のあるノズルを製造しています。
再生材料は一切使用しないことをお約束します。
すべての材料は世界トップクラスのサプライヤーから調達しています。
流量計は電鍍、現像、エッチングなどの湿式プロセスで化学薬品の使用量を測定し、噴霧ノズルは電解液の塗布や洗浄、現像、エッチング工程で化学薬品を正確に噴霧します。
30年以上のノズル開発と製造経験、そして豊富な顧客現場の知識を活かし、お客様のニーズに最適な製品をお作りするお手伝いをいたします！
LORRICは、お客様の使用シーンに合わせて「流量」「角度」「流量分布」をカスタマイズいたします。特殊な衝撃力や超微細な噴霧が必要な場合など、特別なニーズにも対応可能です。詳細やサポートについては、LORRICのチームまでお気軽にお問い合わせください。
一定の圧力下で、ノズルが一定時間内に噴霧する液体または気体の量。
それは、オリフィスと噴出する気体または液体のループによって形成される角度です。
噴霧された液体が表面に形成する粒子の分布。
