F45-magnético Medidor de Flujo Patentado para Líquidos Oscuros

Rotámetro de alta calidad fabricado en Taiwán, fácil de instalar con mecanizado, sin fugas, fácil de ajustar y posicionar, flujo estable, tamaño compacto para espacios reducidos, diseño patentado de doble puntero, escala grabada con láser, flotador de metal mecanizado con precisión, monitoreo de flujo conveniente.

Marca: LORRIC
Tamaño del adaptador: 1-1/2", 2"
Material del cuerpo: PC / PSU
Fluido aplicable: Solución química (Líquido oscuro)
Material del flotador: SS316, Ti, Hastelloy C
Precisión de medición: ± 5% F.S.
Resistencia a la presión:
 6.0kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo. Requiere instalación vertical con el fluido fluyendo de abajo hacia arriba. La lectura de la posición del flotador varía según el modelo. Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de los límites superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente ajustar el puntero para establecer instantáneamente el rango de monitoreo del flujo.

Escalas de grados grabadas con láser

LORRIC calibra con precisión cada medidor de flujo en fábrica para compensar las variaciones en el peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser proporciona precisión y durabilidad.

Escalas de grados grabadas con láser
Diseño de riel guía

Diseño de riel guía

La variación del flotador debido a la turbulencia en la tubería se reduce gracias a las restricciones del riel guía, limitando su movimiento. Esto permite mediciones más precisas en comparación con los medidores de flujo sin riel guía.

Diseño patentado de puntero magnético

Adecuado para monitorear el flujo de líquidos oscuros, el diseño patentado del puntero magnético garantiza una instalación sencilla y sin fugas, ajuste fácil y posicionamiento preciso. El campo de flujo estable, el diseño de doble puntero y las escalas grabadas con láser hacen que el monitoreo del flujo sea más conveniente. La conexión puede modificarse a tipo brida para mayor durabilidad y seguridad, prolongando la vida útil del dispositivo.

Diseño patentado de puntero magnético
Cuerpo de PSU para soluciones químicas

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico e hidróxido de sodio, entre otros.

Mecanizado preciso para el flotador

LORRIC aplica 30 años de experiencia en la industria y conocimientos en mecánica de fluidos para optimizar el diseño del flotador. Con mecanizado CNC de alta precisión, cada flotador se fabrica con una exactitud similar a la de la joyería, asegurando un monitoreo estable en los medidores de flujo de área.

Mecanizado preciso para el flotador
Conexiones mecanizadas con torneado, instalación suave y sin esfuerzo

Conexiones mecanizadas con torneado, instalación suave y sin esfuerzo

Olvídate de los problemas de los conectores tradicionales. La innovación de LORRIC ofrece conexiones mecanizadas con torneado y un diseño especial en la pared del tubo, garantizando una instalación fluida y sin complicaciones. ¡Dile adiós a los ajustes forzados y disfruta de una instalación sin esfuerzo!

La superficie plana de la junta garantiza un sellado hermético con la junta tórica

¡No se conforme con juntas de baja calidad! Mientras que la mayoría son moldeadas por inyección y presentan superficies irregulares debido a la contracción por enfriamiento, las juntas procesadas por torneado de LORRIC ofrecen una calidad inigualable. Con una superficie perfectamente lisa, un sellado seguro con junta tórica y cero fugas, elija LORRIC para un rendimiento superior.

La superficie plana de la junta garantiza un sellado hermético con la junta tórica
Personalización de la escala del caudalímetro

Personalización de la escala del caudalímetro

Los productos químicos tienen diferentes gravedades específicas, lo que afecta la flotabilidad del flotador. LORRIC ofrece personalización a medida para la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

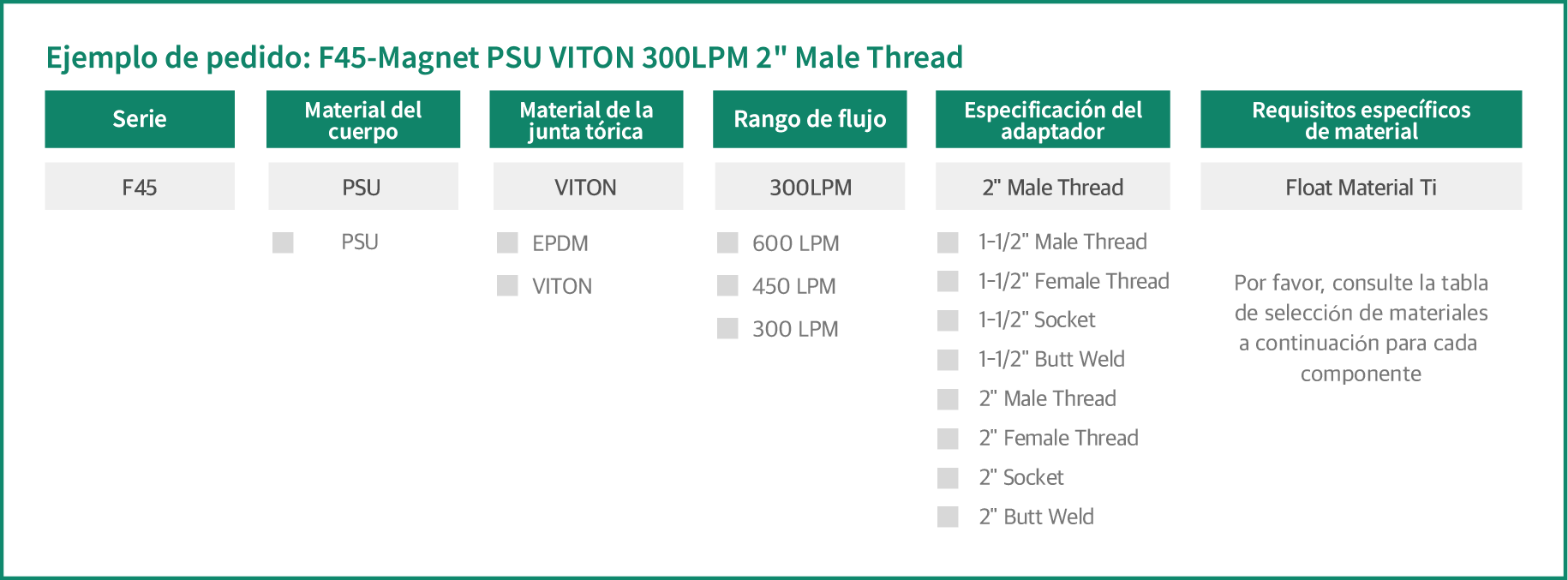

Realice su pedido según la siguiente información

¿Cómo realizar un pedido de caudalímetros LORRIC?

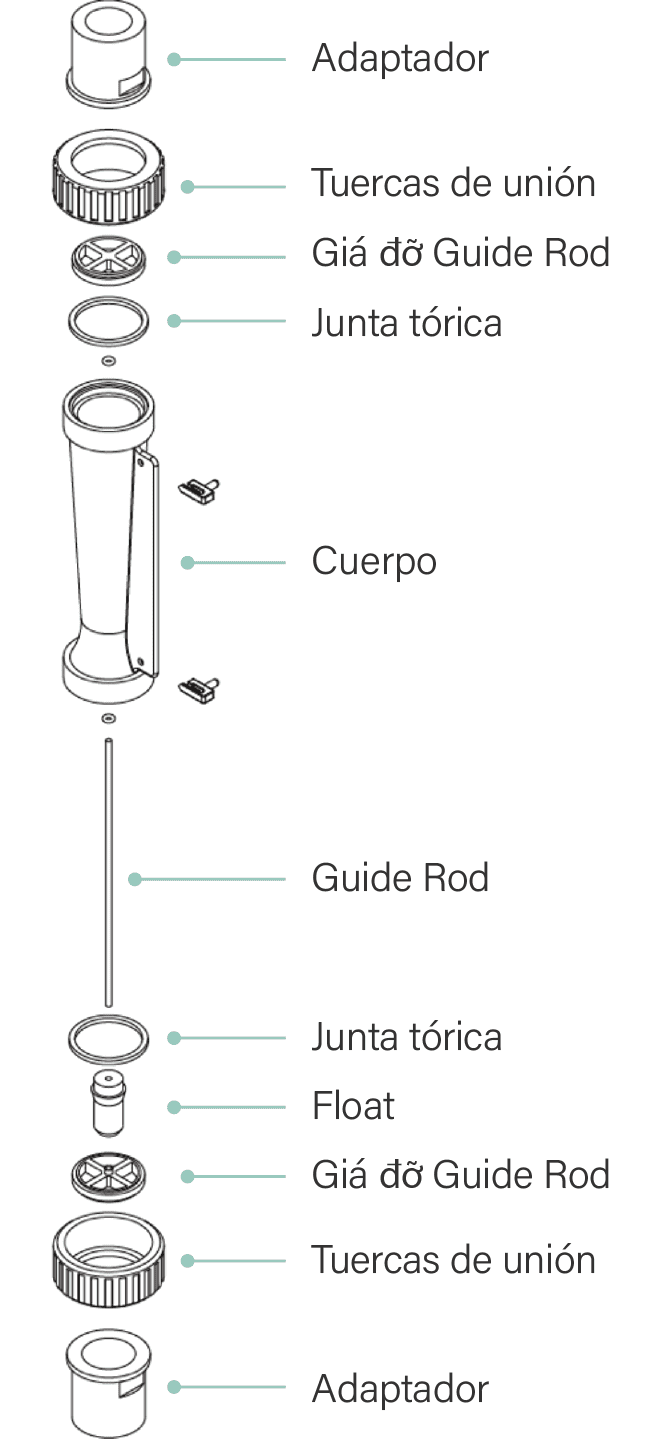

  • Seleccione el caudalímetro ideal según los requisitos de material de cada componente
  • Consulte el siguiente ejemplo de pedido para realizar su compra en LORRIC
Series F45M PSU F45MH PSU
Applicable Fluid Water and Organic Solvents  When chemicals are corrosive to stainless steel
Body Material PSU PSU
Float Material AISI 316 Ti / Hastelloy C
Guide Rod Material
O-ring Material
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Range
(L/min)
50 - 300 L/min
50 - 450 L/min
100 - 600 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO  PPH / PVDF
Socket Weld ISO   PPH / PVDF
2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld
 ISO  PPH / PVDF
 Flange  JIS 10K UPVC
  • Los caudalímetros de líquidos están calibrados para agua a 20°C. Los caudalímetros de gas están calibrados para condiciones normales (0°C, 1 atm).
  • Todos los adaptadores pueden fabricarse a pedido. Contáctenos para conocer el precio y el tiempo de entrega. Especificaciones: el adaptador con rosca macho/hembra NPT de 1/2" (UPVC / PP / PSU) es de fabricación personalizada, por favor, contáctenos para más detalles. Consulte la tabla de resistencia química para verificar si el cuerpo y las partes de nuestros caudalímetros son adecuados para su solución.
  • La información de temperatura indicada es solo de referencia y puede no ser aplicable en todos los entornos.
  • Los rangos de caudal y materiales anteriores corresponden a especificaciones estándar. Seleccione los productos adecuados según su aplicación y condiciones ambientales. No dude en contactarnos directamente para cualquier solicitud o asesoramiento.
  • Tamaño



    Adapter Spec A / F*
    B / G*
    C / H*
    D E weight(g)
    1-1/2"Male Thread 346 187 79.5 109 127

    1400











    1-1/2"Female Thread 347 187 80 109 127
    1-1/2"ASTM 347 187 80 109 127
    1-1/2"JIS 345 187 79 109 127
    2"Male Thread 345 187 79 109 127
    2"Female Thread 345 187 79 109 127
    2"CNS 357 187 85 109 127
    2"ASTM 345 187 79 109 127
    2"JIS 357 187 85 109 127
    PPOD72.7
    ID60.1
    305 187 59 109 127
    PPOD60
    ID48.9
    345 187 79 109 127
    Flange 2" 390 187 155 - -

    Instalación

    ¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

    Paso 1
    Paso 1

    Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

    Paso 2
    Paso 2

    Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

    Paso 3
    Paso 3

    Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

    Aplicaciones

    PCBs

    PCBs

    Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

    Tratamiento de aguas residuales

    Tratamiento de aguas residuales

    Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

    Industrias de agua purificada

    Industrias de agua purificada

    Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

    Galvanoplastia

    Galvanoplastia

    El caudalímetro regula el flujo químico para un recubrimiento uniforme, mientras la boquilla garantiza aplicación homogénea y calidad constante en galvanoplastia

    ¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

    Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

    ¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

    ¿Qué personalizamos?

    • Unidades de medida distintas (LPM, LPH, CMPM y más)
    • Escala principal y secundaria
    • Densidades de líquidos variadas
    • Peso molecular de gases diferentes
    • Diversos rangos de medición
    ¿Qué personalizamos?

    Personalización de escalas de caudalímetros: Guía paso a paso

    • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
    • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
    • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
