F45-Magnetic Máy đo lưu lượng phao, chỉ báo từ tính, phù hợp cho chất lỏng màu tối, ống 1½"-2"

Lưu lượng kế chất lượng cao sản xuất tại Đài Loan, dễ lắp đặt với gia công, chống rò rỉ, dễ điều chỉnh và định vị, dòng chảy ổn định, kích thước nhỏ gọn cho không gian hẹp, thiết kế hai kim chỉ bằng sáng chế, thang đo khắc laser, phao kim loại gia công chính xác, giám sát lưu lượng tiện lợi.

Thương hiệu: LORRIC
Kích thước bộ chuyển đổi: 1-1/2", 2"
Vật liệu thân: PC / PSU
Chất lỏng áp dụng: Dung dịch hóa chất (Chất lỏng tối màu)
Vật liệu phao: SS316, Ti, Hastelloy C
Độ chính xác đo: ± 5% F.S.
Khả năng chịu áp:
 6.0kg/cm²

Danh mục



Rotameters

Lưu lượng kế kiểu diện tích đo lưu lượng bằng cách cân bằng giữa lực nổi của chất lỏng và trọng lượng của phao, lý tưởng cho việc quan sát lưu lượng trực tiếp. Yêu cầu lắp đặt thẳng đứng với dòng chảy từ dưới lên trên. Vị trí đọc phao thay đổi tùy theo mẫu mã. Được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, dược phẩm và chế biến thực phẩm để giám sát lưu lượng chất lỏng hoặc khí.
Tìm hiểu thêm: Cách đọc vị trí phao

Rotameters
Thiết kế chỉ báo đôi sáng chế

Thiết kế chỉ báo đôi sáng chế

Từ góc độ người dùng, LORRIC sử dụng thiết kế chỉ báo đôi để giám sát các khoảng giới hạn trên và dưới, giúp người dùng dễ dàng nhận diện trạng thái lưu lượng chỉ với một cái nhìn. Người dùng chỉ cần điều chỉnh các kim chỉ để nhanh chóng thiết lập phạm vi giám sát lưu lượng.

Vạch chia độ được khắc bằng laser

LORRIC hiệu chỉnh chính xác từng máy đo lưu lượng tại nhà máy để bù đắp sự biến đổi trọng lượng phao, đảm bảo hiệu suất tối ưu. Khác với các đối thủ sử dụng in ấn đại trà hoặc nhãn dán, phương pháp khắc laser của chúng tôi mang lại độ chính xác và độ bền cao.

Vạch chia độ được khắc bằng laser
Thiết kế thanh dẫn hướng

Thiết kế thanh dẫn hướng

Thiết kế thanh dẫn hướng giúp giới hạn hiệu quả sự di chuyển của phao trong ống, giảm thiểu sự dao động hoặc quay do dòng chảy gây ra. Thiết kế này nâng cao độ chính xác đo lường bằng cách đảm bảo phao luôn được căn chỉnh dọc theo trục của máy đo lưu lượng, khác với các mẫu không có thanh dẫn hướng, nơi phao có thể di chuyển lệch trục và ảnh hưởng đến độ chính xác của lưu lượng đo.

Thiết kế chỉ báo từ tính sáng chế

Phù hợp để giám sát lưu lượng chất lỏng màu tối, thiết kế chỉ báo từ tính sáng chế đảm bảo lắp đặt dễ dàng, không rò rỉ, dễ điều chỉnh và định vị chính xác. Lĩnh vực dòng chảy ổn định, thiết kế chỉ báo đôi và vạch chia được khắc laser giúp việc giám sát lưu lượng trở nên thuận tiện hơn. Kết nối có thể thay đổi thành kiểu mặt bích để tăng độ bền và an toàn, kéo dài tuổi thọ của thiết bị.

Thiết kế chỉ báo từ tính sáng chế
Vật liệu thân PSU cho dung dịch hóa chất

Vật liệu thân PSU cho dung dịch hóa chất

PSU (Polysulfone), có khả năng chống lại axit, kiềm và chất điện giải, phù hợp với các hóa chất như axit sulfuric và natri hydroxide, v.v.

Gia công tỉ mỉ cho phao

LORRIC tận dụng 30 năm kinh nghiệm trong ngành, ứng dụng cơ học chất lỏng để cải tiến thiết kế phao. Sử dụng gia công CNC chính xác, mỗi phao được chế tác với độ chính xác như trang sức, đảm bảo việc giám sát ổn định cho các máy đo lưu lượng chất lỏng và khí.

Gia công tỉ mỉ cho phao
Khớp nối gia công quay độc đáo, đảm bảo lắp đặt và lắp ghép mượt mà

Khớp nối gia công quay độc đáo, đảm bảo lắp đặt và lắp ghép mượt mà

Đừng chấp nhận các khớp nối kém chất lượng! Trong khi hầu hết các khớp nối đều được ép khuôn, dẫn đến bề mặt không đồng đều do co rút khi làm nguội, khớp nối gia công quay độc quyền của LORRIC mang đến chất lượng vượt trội. Với bề mặt mịn màng hoàn hảo, con dấu O-ring an toàn và không rò rỉ, hãy chọn LORRIC để có hiệu suất vượt trội!

Bề mặt khớp nối phẳng đảm bảo con dấu O-ring không rò rỉ

Đừng chấp nhận các khớp nối kém chất lượng! Trong khi hầu hết các khớp nối được ép khuôn, dẫn đến bề mặt không đồng đều do co rút khi làm nguội, khớp nối gia công quay độc quyền của LORRIC mang đến chất lượng vượt trội. Với bề mặt mịn màng hoàn hảo, con dấu O-ring an toàn và không rò rỉ, hãy chọn LORRIC để có hiệu suất vượt trội!

Bề mặt khớp nối phẳng đảm bảo con dấu O-ring không rò rỉ
Tùy chỉnh vạch chia lưu lượng kế

Tùy chỉnh vạch chia lưu lượng kế

Các hóa chất có tỷ trọng khác nhau, ảnh hưởng đến độ nổi của phao. LORRIC cung cấp dịch vụ tùy chỉnh vạch chia theo tỷ trọng cụ thể, loại bỏ nhu cầu điều chỉnh chiều cao tại chỗ, giúp tăng độ chính xác và hiệu quả của lưu lượng kế.

Vui lòng đặt hàng theo thông tin dưới đây

Làm thế nào để đặt hàng lưu lượng kế LORRIC?
  • Chọn lưu lượng kế lý tưởng dựa trên yêu cầu vật liệu cho từng thành phần
  • Vui lòng tham khảo ví dụ đặt hàng dưới đây để đặt hàng từ LORRIC

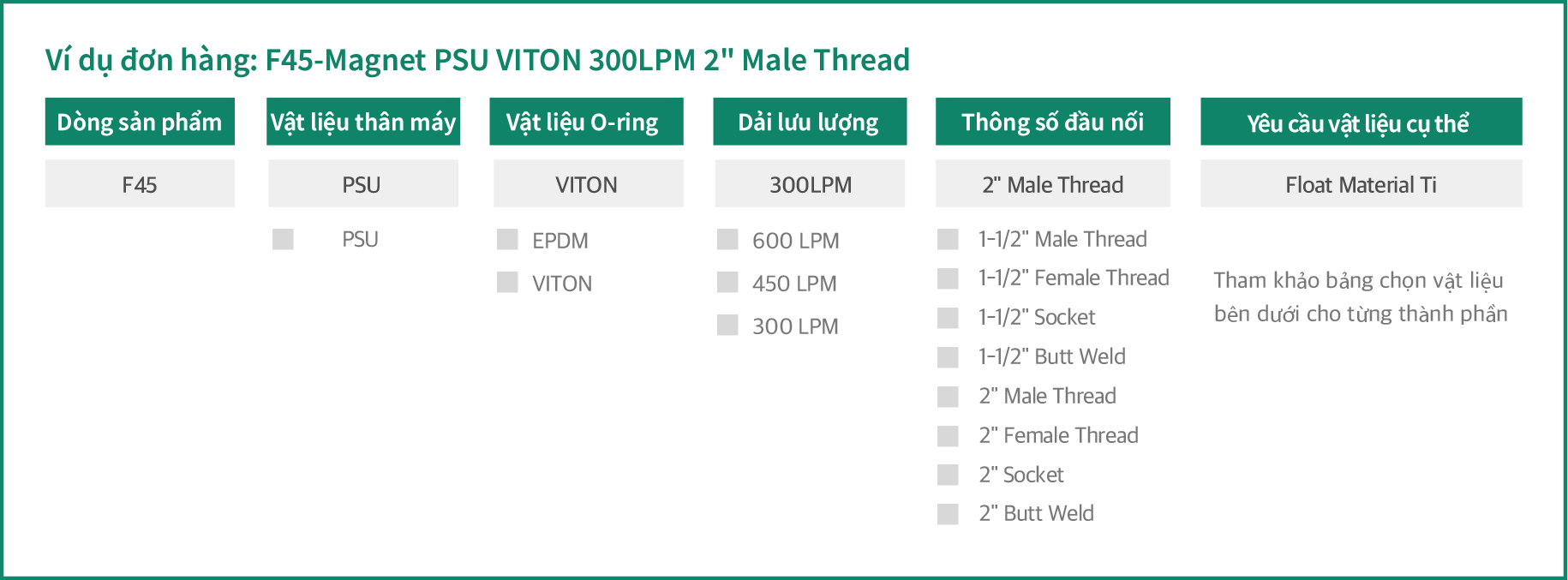

Mẫu đặt hàng
Series F45M PSU F45MH PSU
Applicable Fluid Water and Organic Solvents  When chemicals are corrosive to stainless steel
Body Material PSU PSU
Float Material AISI 316 Ti / Hastelloy C
Guide Rod Material
O-ring Material
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Range
(L/min)
50 - 300 L/min
50 - 450 L/min
100 - 600 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO  PPH / PVDF
Socket Weld ISO   PPH / PVDF
2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld
 ISO  PPH / PVDF
 Flange  JIS 10K UPVC
  • Lưu lượng kế chất lỏng được hiệu chuẩn cho nước ở 20°C. Lưu lượng kế khí được hiệu chuẩn cho điều kiện bình thường (0°C, 1 atm).
  • Tất cả các bộ chuyển đổi có thể sản xuất theo yêu cầu, vui lòng liên hệ để biết giá và thời gian sản xuất. Thông số: bộ chuyển đổi ren ngoài/trong 1/2" NPT (UPVC / PP / PSU) là loại tùy chỉnh, vui lòng liên hệ để biết thêm chi tiết. Vui lòng tham khảo bảng kháng hóa chất để xác định xem thân và các bộ phận lưu lượng kế của chúng tôi có phù hợp với dung dịch của bạn không.
  • Thông tin nhiệt độ trên chỉ mang tính tham khảo và có thể không áp dụng cho mọi môi trường.
  • Dải lưu lượng và vật liệu trên là thông số tiêu chuẩn. Vui lòng chọn sản phẩm phù hợp theo nhu cầu sử dụng và điều kiện môi trường của bạn. Vui lòng liên hệ trực tiếp để được tư vấn và hỗ trợ.

Product Size



Adapter Spec A / F*
B / G*
C / H*
D E weight(g)
1-1/2"Male Thread 346 187 79.5 109 127

1400











1-1/2"Female Thread 347 187 80 109 127
1-1/2"ASTM 347 187 80 109 127
1-1/2"JIS 345 187 79 109 127
2"Male Thread 345 187 79 109 127
2"Female Thread 345 187 79 109 127
2"CNS 357 187 85 109 127
2"ASTM 345 187 79 109 127
2"JIS 357 187 85 109 127
PPOD72.7
ID60.1
305 187 59 109 127
PPOD60
ID48.9
345 187 79 109 127
Flange 2" 390 187 155 - -

Cài đặt

Ba bước đơn giản! Lắp đặt rotameter dễ dàng!

Step1
Step1

Đảm bảo rằng đường ống chính được lắp đặt theo chiều dọc và có đủ không gian để lắp vừa kích thước của lưu lượng kế.

Step2
Step2

Nới lỏng các giao diện trên và dưới, bao gồm các đai ốc, và gắn chúng vào ống bằng keo cho đến khi keo khô.

Step3
Step3

Đặt thân lưu lượng kế vào trung tâm và cố định các khớp nối trên và dưới.

Ứng dụng

PCB

PCB

Lưu lượng kế đo lượng hóa chất trong các quy trình ướt như mạ điện, hiện ảnh, ăn mòn; vòi phun hỗ trợ phun chính xác hóa chất trong mạ điện và rửa nước

Xử lý nước thải

Xử lý nước thải

Flow meters monitor the flow of inlet and outlet water, enhancing treatment efficiency and accuracy; nzzles spray chemicals in wastewater treatment, meeting environmental standards

Ngành công nghiệp nước tinh khiết

Ngành công nghiệp nước tinh khiết

Flow meters monitor water usage at each stage to control process efficiency; nozzles optimize water spray to ensure water purification efficiency and reduce treatment costs

Ngành mạ điện

Ngành mạ điện

Lưu lượng kế (flow meter) kiểm soát lưu lượng hóa chất, đảm bảo lớp mạ đều và nâng cao hiệu quả; vòi phun duy trì độ đồng nhất và chất lượng mạ.

Sử dụng axit sulfuric, xút ăn da hoặc hóa chất đặc biệt? Khám phá dịch vụ tùy chỉnh tỷ trọng chuyên biệt của chúng tôi

Hóa chất đa dạng, tỷ trọng khác nhau. LORRIC cung cấp dịch vụ tùy chỉnh tỷ trọng để phù hợp với nhu cầu hóa chất của bạn. Không còn cần phải điều chỉnh thủ công tại chỗ!

Sử dụng axit sulfuric, xút ăn da hoặc hóa chất đặc biệt? Khám phá dịch vụ tùy chỉnh tỷ trọng chuyên biệt của chúng tôi

Những gì chúng tôi tùy chỉnh

  • Đơn vị đo lường khác nhau (LPM, LPH, CMPM và nhiều hơn nữa)
  • Thang đo chính và phụ
  • Tỷ lệ chất lỏng khác nhau
  • Trọng lượng phân tử khí khác nhau
  • Dải đo lường khác nhau
Những gì chúng tôi tùy chỉnh

Hướng dẫn tùy chỉnh thang đo lưu lượng kế: Từng bước một

  • Phạm vi lưu lượng tùy chỉnh nên nằm trong khả năng của các sản phẩm hiện có.
  • Công suất tùy chỉnh có thể bị ảnh hưởng bởi tỷ lệ và độ nhớt, vui lòng liên hệ trực tiếp với chúng tôi để sử dụng dịch vụ này.
  • Không khuyến khích tùy chỉnh thang đo lưu lượng quá nén vì có thể gây khó khăn trong việc quan sát tại chỗ.
