Giới thiệu về lưu lượng kế loại diện tích (lưu lượng kế dạng phao)

Tóm tắt

  • Lưu lượng kế diện tích thay đổi (rotameter) đo lưu lượng chất lỏng bằng cách sử dụng một phao được cân bằng bởi lực nổi, lực cản và trọng lực. Độ chính xác của đo lường bị ảnh hưởng bởi cách lắp đặt, mật độ vật liệu của phao và thiết kế.
  • Lưu lượng được đọc bằng cách đặt mắt song song với điểm đọc của phao.
  • Thiết kế hai kim chỉ của LORRIC tăng cường khả năng hiển thị và độ chính xác, cho phép dễ dàng xác định và kiểm soát phạm vi lưu lượng trong các giới hạn cụ thể.

Mục lục


1. Nguyên lý hoạt động của Rotameter (lưu lượng kế diện tích thay đổi)

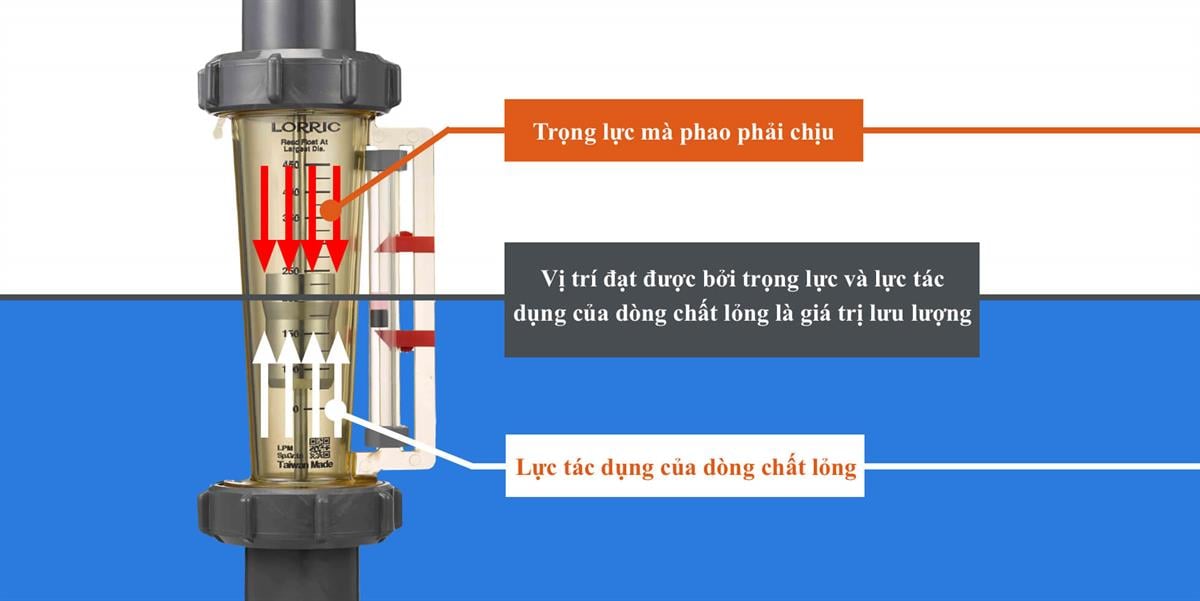

Rotameter  measurement
  1. Tốc độ dòng chảy được đo dựa trên sự thay đổi diện tích mặt cắt ngang của ống từ dưới lên trên, sử dụng sự cân bằng giữa lực nổi của phao, lực kéo và đẩy của chất lỏng, và trọng lực. Nguyên lý này cho phép xác định chính xác tốc độ dòng chảy trong hệ thống.
  2. Lưu lượng kế diện tích thay đổi cần được lắp đặt theo phương thẳng đứng. Do tác động của lực nổi, cần xem xét lực của chất lỏng và vật liệu của phao. Chất lượng gia công và thiết kế phao sẽ ảnh hưởng đến vị trí cân bằng.
  3. Có sự khác biệt về độ chính xác giữa lưu lượng kế diện tích thay đổi có và không có thanh dẫn hướng. Mẫu có thanh dẫn hướng chính xác hơn vì thanh dẫn giữ phao luôn ở trục của lưu lượng kế. Ngược lại, phao không có thanh dẫn có thể lệch khỏi trục, gây ảnh hưởng đến độ chính xác của lưu lượng. Do đó, độ chính xác phụ thuộc một phần vào thanh dẫn hướng.
  4. Các loại lưu lượng kế giá rẻ, không có thương hiệu hoặc hàng nhái thường gặp vấn đề với thanh dẫn hướng bị lệch do thiết kế và gia công kém, dẫn đến số liệu lưu lượng không chính xác.
  5. Thân của lưu lượng kế diện tích thay đổi LORRIC được làm bằng phương pháp ép phun với chất liệu polymer, có độ chính xác cao và dung sai thấp, khác biệt rõ rệt so với vật liệu thủy tinh.
  6. Mỗi lưu lượng kế diện tích thay đổi của LORRIC được gia công tỉ mỉ với các điều chỉnh cẩn thận. Sản phẩm của chúng tôi cũng có thể tùy chỉnh theo các thông số kỹ thuật nhất định tùy theo nhu cầu của khách hàng.
  7. Nếu không có hư hỏng rõ rệt nào trên lưu lượng kế, bất kỳ dấu hiệu bất thường nào, chẳng hạn như phao di chuyển đột ngột hoặc lưu lượng không ổn định, có thể do vấn đề từ hệ thống ống dẫn.
  8. Each of LORRIC’s variable area flow meters is made through delicate machining with careful adjustments to detail. Our variable area flow meter is also customizable for certain specs depending on clients needs.
  9. If there is no obvious damage to the flow meter, any abnormality, such as drastic shifting of the float or unstable flow rates could be caused by piping issues.
[1]

2. Ba ưu điểm của lưu lượng kế diện tích thay đổi

  • Dễ dàng đọc lưu lượng bằng cách quan sát trực tiếp bằng mắt.
  • Có thể quan sát trạng thái của chất lỏng thông qua ống trong suốt.
  • Cách nhận dữ liệu lưu lượng nhanh chóng và dễ dàng.

3. Cách đọc lưu lượng qua phao

Read Flow Rate through the Float
Tham khảo biểu đồ ở trên để biết các loại phao và các phương pháp đọc sau:
  • Khi đọc lưu lượng, đảm bảo mắt của bạn ngang hàng với điểm đọc.
  • Sử dụng vị trí đọc chính xác cho phao (rotor) của lưu lượng kế bạn đã đặt hàng, với đường màu đen ngang trong sơ đồ chỉ điểm đọc lưu lượng đúng cho các loại phao (rotor) khác nhau của lưu lượng kế.
  • Để tóm tắt các phương pháp đọc, hãy xem bài viết về các điểm quan trọng khi đọc phao (rotor) của lưu lượng kế.

4. Thiết kế hai kim chỉ bằng sáng chế giúp dễ dàng xác định phạm vi lưu lượng

LORRIC's Patent Dual-Pointer Design
LORRIC phát triển sản phẩm với cách tiếp cận tập trung vào người dùng, cải tiến các phương pháp truyền thống xác định phạm vi lưu lượng bằng nhãn dán. Thiết kế hai kim chỉ cho phép người dùng dễ dàng thiết lập phạm vi lưu lượng hoặc lưu lượng cố định chỉ với một thao tác chạm, đảm bảo hiển thị rõ ràng và giảm thiểu nguy cơ hư hỏng. Ngoài ra, lưu lượng kế diện tích thay đổi của LORRIC có thang đo được khắc laser, được kiểm tra và hiệu chuẩn chính xác cho từng thiết bị, đảm bảo đo lường chính xác theo từng thiết bị cụ thể.

➜ Tìm hiểu thêm về LORRIC rotameters (lưu lượng kế diện tích)
