本文摘要
- 面積式流量計(浮子式流量計)利用浮子的浮力、液體拉力、推力與重力相互平衡以測量流體流量。安裝方式、浮子材料比重、外型加工等因素影響準確度。
- 面積式流量計藉由浮子判斷流量，讀取流量時眼睛務必與讀取點平行。
- LORRIC獨家開發雙指針，可輕鬆界定流量範圍，提升觀測清晰度，以及將流量控制在特定範圍以提高精確度。
面積式流量計，英文rotameter 或 area flow meter，也稱作變面積式流量計、浮子式流量計、浮子流量計，是藉由流體由下至上的管徑截面積變化，利用浮子的浮力、液體拉力、推力 與重力相互達成平衡測得流量。

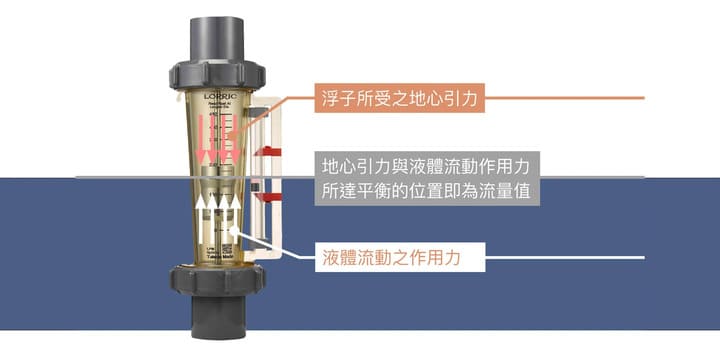

一、浮子流量計（rotameter）的運作原理
- 藉由流體由下至上的管徑截面積變化，利用浮子的浮力、液體拉力、推力 與重力相互達成平衡測得流量。(如上圖)
- 流量計必需要垂直安裝。
- 因有浮力存在，所以必須考慮液體及浮子材料比重。
- 外型加工的差異，將影響流體拉力及向上推力的強度。
- 有導軌與無導軌流量計有準確度的差異，其差異來自於有導軌的流量計成品因軌道尺寸抓得剛好，浮子在流場內移動時，不會大幅偏離軸心，因此較為準確。相對的，無導軌的流量計的浮子，移動不準確，容易偏離軸心，而會有較大範圍的偏移。因此，一般來說，有無導軌與準確度的確有關係。
- 市售低價流量計，因軌道設計與加工問題，而導致軌道歪斜。另外，有些廠家在做耐化的塑膠軌道產品，出廠時，軌道明顯的呈現歪斜的狀態，而軌道的歪斜也容易導致流量計有不準確的問題。
- 本體建議採高分子材質，射出噴(成)形，精度較高，公差較小。產品性能將大幅優於玻璃管。
- LORRIC 面積式流量計(浮子式流量計)，每個細節用心評估、製作，為顧客需求客製產品， 並於出廠前經過嚴格把關。
- 若流量計無明顯損傷，發生浮子跳動、異常移動、流量不穩等問題，大部分為配管問題，可能為管線馬達、蓄壓池等發生異常狀況，導致流量產生大幅度變化。
[1]
二、 浮子流量計（面積式流量計）的三大優點
- 大腦直覺判斷：觀看容易，能直接以眼睛觀測直接判斷。
- 可同時作為視流管使用：可及時發現管內其他問題。
- 反應速度快：機械式原理量測，較能快速維持平衡狀態，以利觀測。
三、如何利用浮子判讀流量
浮子種類如上圖所示，讀取方式請參閱以下說明：
- 讀取流量時，眼睛務必與讀取點平行。
- 依據您所訂購的流量計浮子(轉子)外形，使用正確的讀取位置，圖中水平黑線為各種流量計浮子(轉子)的正確流量讀取點。
- 讀取方式整理表詳見「流量計浮子(轉子)讀取要點」一文。

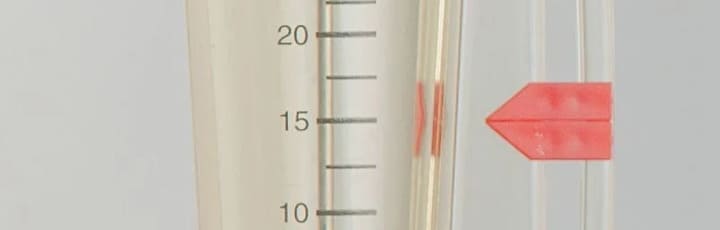

四、LORRIC 獨家開發雙指針面積式流量計
LORRIC研發產品時以使用者思維出發，改良以貼紙黏貼界定流量傳統作法，雙指針設計，指頭輕撥指針，無論是流量範圍或是固定流量皆可輕鬆界定，將流量控制在一定範圍中，觀視更清晰，也不易破損。此外，LORRIC的面積式流量計刻度，都是根據每一支流量計，進行精確的測試並且以雷射雕刻，打造出每一支流量計專屬的精確刻度。
