F45 Caudalímetro patentado de doble indicador 1-½" y 2", 10-100LPM~30-300LPM

Caudalímetro patentado de doble indicador de LORRIC con flotador metálico. Experimente la máxima facilidad de instalación con el proceso de torneado: sin fugas, ajuste y posicionamiento sin esfuerzo, un campo de flujo sólido como una roca, tamaño compacto para una instalación que ahorra espacio, nuestro diseño patentado de doble puntero y escala grabada con láser para una mayor comodidad en el monitoreo del flujo.

Marca: LORRIC
Tamaño del adaptador: 1-1/2", 2"
Material del cuerpo: PSU
Fluido aplicable: Agua potable, solución ácida-básica
Material del flotador: SS316, Hastelloy C
Precisión de medición: ± 5% F.E.
Resistencia a la presión:
 6.0 kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño de riel guía

Diseño de riel guía

La variación del flotador debido a la turbulencia en la tubería se reduce gracias a las restricciones del riel guía, limitando su movimiento. Esto permite mediciones más precisas en comparación con los medidores de flujo sin riel guía.

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, entre otros.

Cuerpo de PSU para soluciones químicas
Mecanizado preciso para el flotador

Mecanizado preciso para el flotador

LORRIC aprovecha 30 años de experiencia en la industria, aplicando mecánica de fluidos para perfeccionar el diseño del flotador. Mediante el mecanizado CNC de alta precisión, cada flotador se fabrica con una exactitud similar a la de la joyería, garantizando un monitoreo estable en los medidores de área.

Conexiones mecanizadas de precisión, instalación sin esfuerzo

Olvídese de los problemas con las juntas de intubación tradicionales. La innovación de LORRIC ofrece conexiones mecanizadas con un diseño especial en la pared del tubo, garantizando una instalación fluida y sin esfuerzo. ¡Diga adiós a los ajustes difíciles y disfrute de una instalación sencilla!

Conexiones mecanizadas de precisión, instalación sin esfuerzo
La superficie plana de la junta garantiza un sellado con O-ring sin fugas

La superficie plana de la junta garantiza un sellado con O-ring sin fugas

¡No se conforme con juntas de baja calidad! La mayoría son moldeadas por inyección, lo que genera superficies irregulares debido a la contracción por enfriamiento. Las juntas de LORRIC, fabricadas con un proceso de torneado exclusivo, ofrecen una calidad inigualable. Con una superficie perfectamente lisa, un sellado con O-ring para mayor seguridad y cero fugas, elija LORRIC para un rendimiento superior.

Personalización de escalas en caudalímetros

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador.
LORRIC ofrece personalización adaptada a la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

Personalización de escalas en caudalímetros

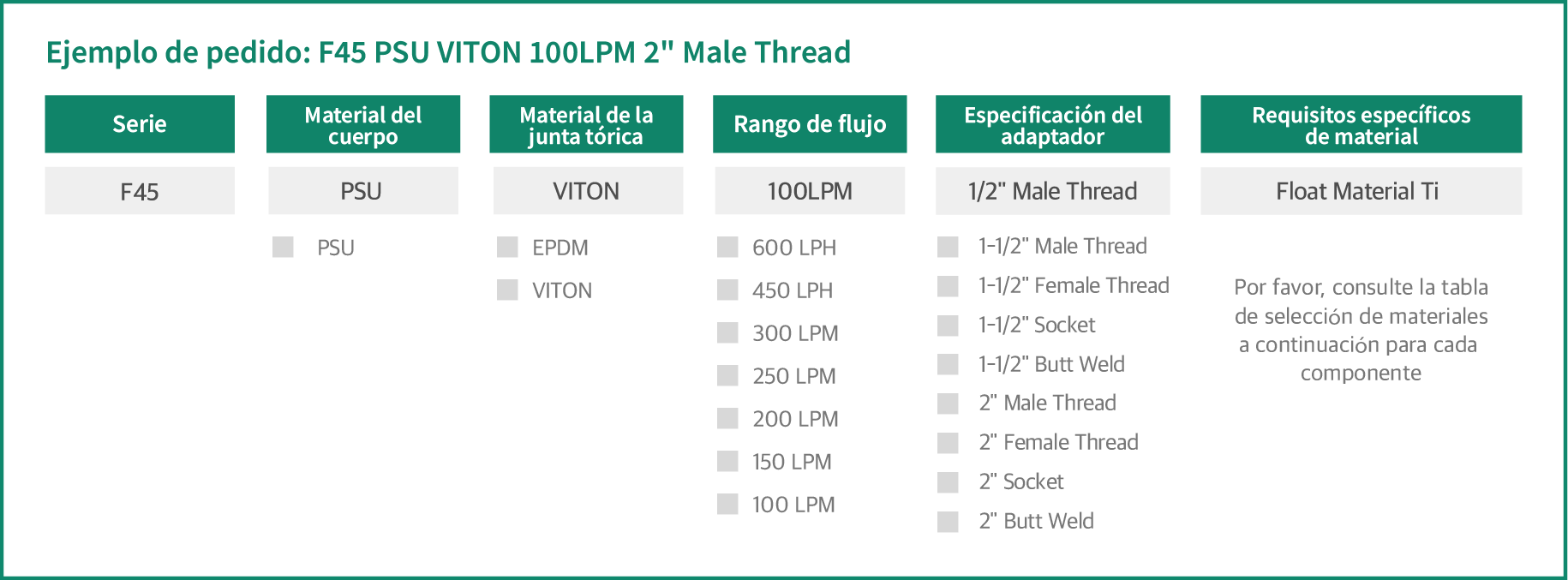

Please place your order according below information

How to place an order for LORRIC flowmeters?
  • Select the ideal flow meter based on your material requirements for each component
  • Please refer to following order example for placing order to LORRIC
Series F45 PSU F45H PSU
Applicable Fluid Water and Organic Solvents  When chemicals are corrosive to stainless steel
Body Material PSU PSU
Float Material AISI 316 Ti / Hastelloy C
Guide Rod Material
O-ring Materia
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Range
(L/min)
10 - 100 L/min
15 - 150 L/min
20 - 200 L/min
25 - 250 L/min
30 - 300 L/min
50 - 450 L/h
 100 - 600 L/h
Adaptor Size and Adaptor Material
1-1/2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld  ISO   PPH / PVDF
2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld
ISO  PPH / PVDF
 Flange  JIS 10K UPVC
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Tamaño



    Adapter Spec A / F*
    B / G*
    C / H*
    D E weight(g)
    1-1/2"Male Thread 346 187 79.5 109 127

    1400

    1-1/2"CNS 347 187 80 109 127
    1-1/2"ASTM 347 187 80 109 127
    1-1/2"JIS 345 187 79 109 127
    2"Male Thread 345 187 79 109 127
    2"Female Thread 345 187 79 109 127
    2"CNS 357 187 85 109 127
    2"ASTM 345 187 79 109 127
    2"JIS 357 187 85 109 127
    PPOD72.7
    ID60.1
    305 187 59 109 127
    PPOD60
    ID48.9
    345 187 79 109 127
    Flange 2" 390 187 155 - -
    Unit:mm ( * Flange Size)

    Instalación

    ¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

    Paso 1
    Paso 1

    Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

    Paso 2
    Paso 2

    Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

    Paso 3
    Paso 3

    Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

    Aplicaciones

    PCBs

    PCBs

    Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

    Tratamiento de aguas residuales

    Tratamiento de aguas residuales

    Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

    Industrias de agua purificada

    Industrias de agua purificada

    Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

    ¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

    Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

    ¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

    ¿Qué personalizamos?

    • Unidades de medida distintas (LPM, LPH, CMPM y más)
    • Escala principal y secundaria
    • Densidades de líquidos variadas
    • Peso molecular de gases diferentes
    • Diversos rangos de medición
    ¿Qué personalizamos?

    Personalización de escalas de caudalímetros: Guía paso a paso

    • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
    • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
    • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
