Flow Meter F45 Rotameter Indikator Ganda Paten, 1-½" dan 2", 10-100LPM~30-300LPM

Rotameter berkualitas tinggi buatan Taiwan yang dirancang untuk kemudahan instalasi dengan teknik mesin, bebas dari kebocoran, serta mudah disesuaikan dan diposisikan. ang dipatenkan, skala yang diukir dengan laser, dan float metal yang diproduksi dengan presisi, rotameter ini menawarkan pemanta uan aliran yang sangat praktis.

Brand:	LORRIC
Ukuran adapter：	1-1/2", 2"
Material body:	PSU
Jenis cairan:	Air, Larutan Asam-Basa
Material float:	SS316, Hastelloy C
Akurasi Pengukuran：	±5%FS
Working pressure:	6.0kg/cm²

Unduh File

Dapatkan Penawaran Sekarang

Rotameter

Rotameter adalah alat pengukur aliran tipe area yang mengukur aliran dengan menyeimbangkan gaya apung cairan dan berat float, sehingga ideal untuk pengamatan aliran secara langsung. Alat ini memerlukan instalasi vertikal dengan aliran cairan dari bawah ke atas. Pembacaan posisi float bervariasi tergantung pada model. Rotameter banyak digunakan dalam industri kimia, farmasi, dan pengolahan makanan untuk memantau aliran cairan atau gas.
Pelajari lebih lanjut: Cara Membaca Float Rotameter

Indikator Ganda Paten yang Memudahkan Pemantauan

Dengan mempertimbangkan kebutuhan pengguna, LORRIC hadir dengan desain indikator ganda untuk memantau interval batas atas dan bawah, sehingga memudahkan pengguna dalam mengidentifikasi status aliran hanya dalam sekilas. Pengguna cukup menggeser penunjuk untuk mengatur rentang pemantauan aliran sesuai kebutuhan.

Skala Derajat Presisi dengan Pengukiran Laser

LORRIC mengkalibrasi setiap rotameter dengan presisi di pabrik untuk mengimbangi variasi berat float, memastikan performa yang optimal. Berbeda dengan pesaing yang menggunakan pencetakan massal atau stiker, teknik pengukiran laser kami memberikan akurasi dan daya tahan yang lebih baik.

Desain Guide Rail untuk Pengukuran yang Lebih Akurat

Desain guide rail pada rotameter membantu menjaga gerakan float tetap stabil di dalam pipa yang meminimalkan osilasi atau rotasi akibat turbulensi sehingga pengukuran aliran jadi lebih akurat, karena float tetap sejajar dengan sumbu rotameter. Sebaliknya, model tanpa guide rail memungkinkan float bergerak tidak teratur, yang dapat mengganggu akurasi aliran.

Material PSU untuk Solusi Kimia

Bahan body dari PSU (Polysulfone) dirancang khusus untuk tahan terhadap asam, basa, dan elektrolit, sehingga sangat cocok digunakan dengan bahan kimia seperti asam sulfat dan natrium hidroksida.

Pembuatan Float dengan Presisi Tinggi

LORRIC memanfaatkan pengalaman 30 tahun di bidang ini untuk menyempurnakan desain float dengan mengaplikasikan prinsip mekanika fluida. Dengan menggunakan mesin CNC yang canggih, setiap float dibuat dengan level ketelitian luar biasa seperti sedang membuat perhiasan untuk memastikan bahwa pemantauan aliran pada rotameter tipe area berjalan dengan stabil dan akurat.

Sambungan Machined Turning yang Unik, Pemasangan Jadi Lebih Mudah

Tak perlu lagi ribet dengan sambungan pipa yang susah dipasang. LORRIC menghadirkan sambungan yang diproses dengan teknologi turning, dengan dinding pipa yang dirancang khusus, sehingga pemasangannya jadi lebih mulus, mudah dan cepat!

Permukaan sambungan yang datar dan segel O-ring untuk Jaminan Bebas Kebocoran

Kebanyakan sambungan injeksi menghasilkan permukaan yang tidak rata akibat penyusutan saat pendinginan. Sambungan dari LORRIC yang diproses dengan teknologi turning menghadirkan kualitas tak tertandingi. Dengan permukaan halus sempurna, segel O-ring yang memastikan keamanan, serta bebas bocor, LORRIC adalah pilihan tepat untuk kinerja unggul!

Flowmeter scale customization

Beragam bahan kimia memiliki berat jenis yang berbeda, yang mempengaruhi daya apung float. LORRIC menyediakan custom flometer khusus berdasarkan berat jenis, sehingga Anda tidak perlu melakukan penyesuaian ketinggian di lokasi.

Silahkan Lakukan Pemesanan Berdasarkan Informasi Berikut

Bagaimana cara memesan flowmeter LORRIC?

Pilih flowmeter yang ideal berdasarkan kebutuhan material untuk setiap komponen Anda.

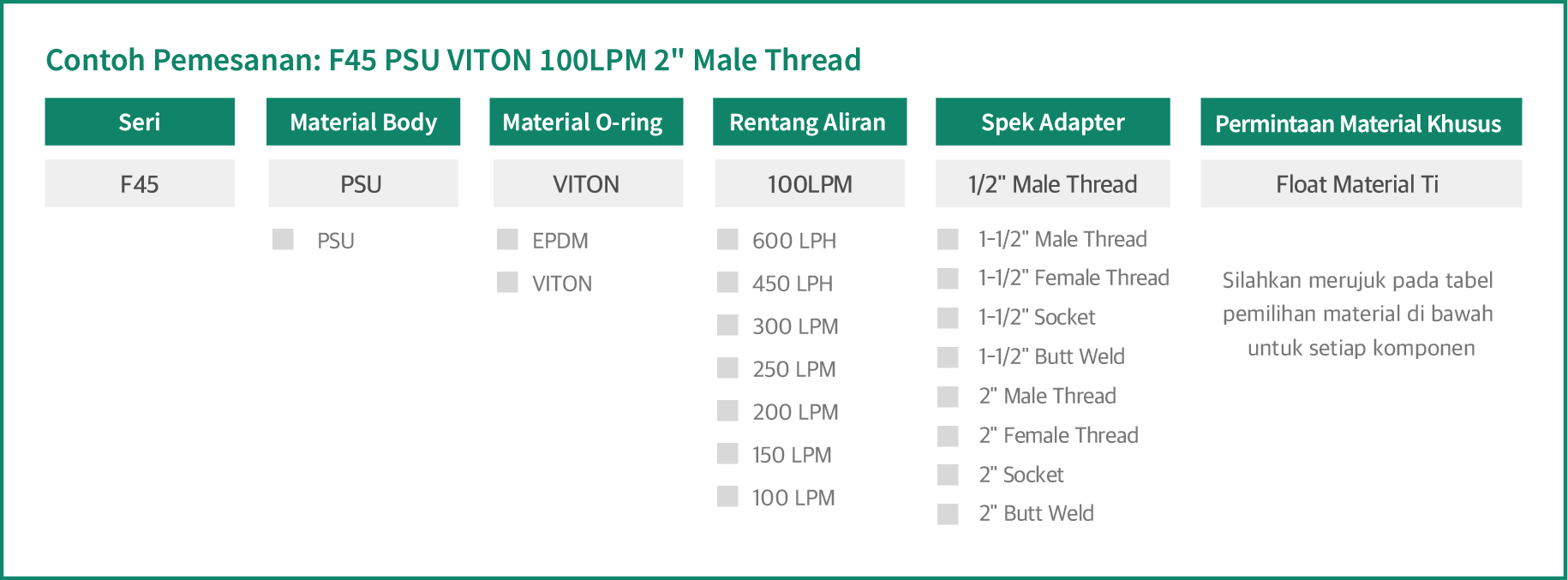

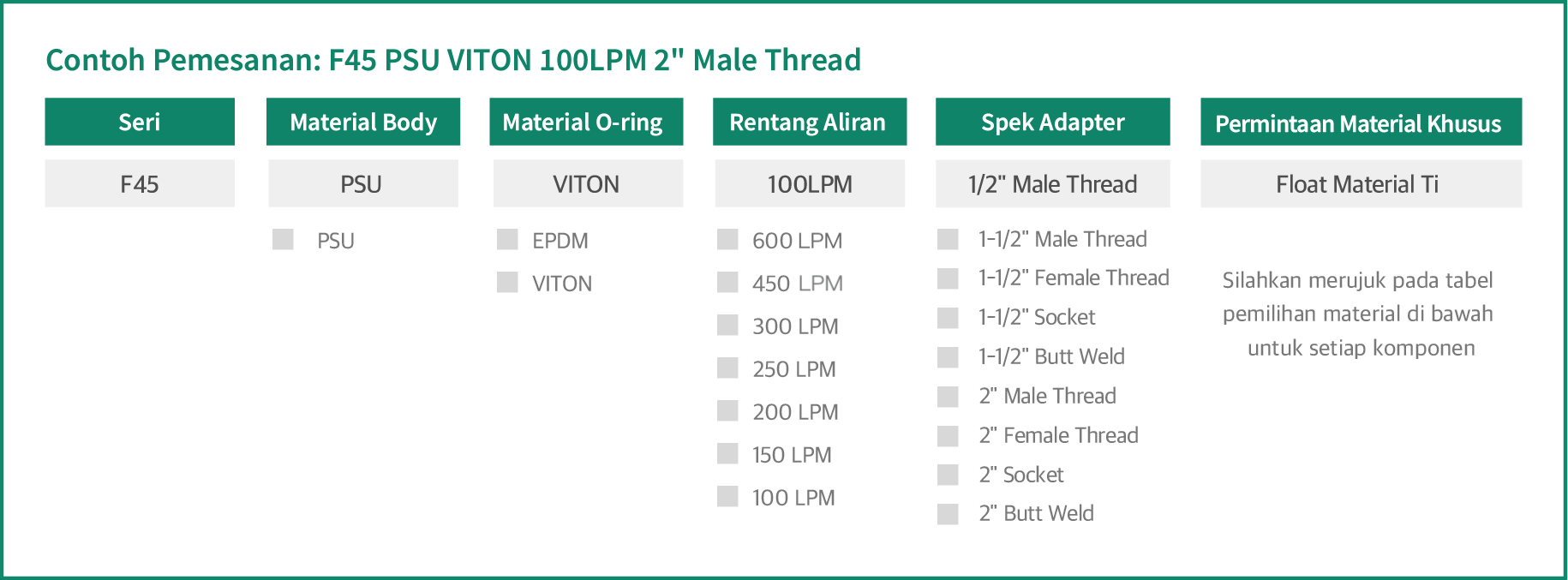

Silakan ikuti contoh pemesanan berikut untuk memesan ke LORRIC.

Seri	F45 PSU	F45H PSU
Jenis Fluida	Air dan Pelarut Organik	Ketika bahan kimia bersifat korosif terhadap baja tahan karat
Material Body	PSU	PSU
Material Float	AISI 316	Ti / Hastelloy C
Material Guide Rod	AISI 316	Ti / Hastelloy C
Material O-ring	EPDM / VITON
Material Union Nuts	UPVC
Material Penyangga Guide Rod	PP
Scale Rang (L/min)	10 - 100 L/min
	15 - 150 L/min
	20 - 200 L/min
	25 - 250 L/min
	30 - 300 L/min
	50 - 450 L/h
	100 - 600 L/h

Ukuran dan Material Adaptor
1-1/2"
	Male Thread	BSPT	UPVC / PP
	Male Thread	NPT	UPVC/ PP
	Female Thread	BSPT	UPVC/ PP
	Female Thread	NPT	UPVC/ PP
	Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Butt Weld	ISO	PPH/PVDF
	Socket Weld	ISO	PPH/PVDF

Ukuran dan Material Adaptor
2"
	Male Thread	BSPT	UPVC / PP
	Male Thread	NPT	UPVC/ PP
	Female Thread	BSPT	UPVC/ PP
	Female Thread	NPT	UPVC/ PP
	Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Butt Weld	ISO	PPH/PVDF
	Socket Weld	ISO	PPH/PVDF
	Flange	JIS 10K	UPVC

Flowmeter cairan dikalibrasi untuk air pada suhu 20°C. Flowmeter gas dikalibrasi untuk kondisi normal (0°C, 1 atm).
Semua adaptor dapat dibuat sesuai pesanan; silakan hubungi kami untuk informasi harga dan waktu produksi. Spesifikasi: adaptor 1/2" ulir NPT jantan/betina (UPVC / PP / PSU) dibuat secara khusus, silakan hubungi kami untuk detailnya. Mohon merujuk ke tabel ketahanan kimia untuk memastikan bahwa bodi dan bagian flowmeter kami cocok untuk larutan Anda.
Informasi suhu di atas hanya sebagai referensi dan mungkin tidak berlaku untuk semua lingkungan.
Rentang laju aliran dan material di atas adalah spesifikasi standar. Silakan pilih produk yang sesuai dengan kondisi penggunaan dan lingkungan Anda. Anda dipersilakan menghubungi kami secara langsung untuk permintaan dan saran lebih lanjut.
Perusahaan kami tidak memberikan rekomendasi atau saran model tertentu, karena berbagai industri memiliki cakupan aplikasi dan kondisi desain yang unik. Kami mendorong Anda untuk memilih model yang paling sesuai berdasarkan kondisi desain spesifik Anda.

Ukuran Produk

Spesifikasi Adapter	A / F*	B / G*	C / H*	D	E	Berat(g)
1-1/2" Male Thread	346	187	79.5	109	127	1400
1-1/2" CNS	347	187	80	109	127
1-1/2"ASTM	347	187	80	109	127
1-1/2"JIS	345	187	79	109	127
2" Male Thread	345	187	79	109	127
2" Female Thread	345	187	79	109	127
2"CNS	357	187	85	109	127
2"ASTM	345	187	79	109	127
2"JIS	357	187	85	109	127
PPOD72.7 ID60.1	305	187	59	109	127
PPOD60 ID48.9	345	187	79	109	127
Flange 2"	390	187	155	-	-

Unit：mm ( * Ukuran Flange )

Pemasangan

Tiga langkah mudah pemasangan rotameter

Langkah 1

Pastikan pipa utama terpasang secara vertikal dan tersedia ruang yang cukup untuk menempatkan flow meter sesuai ukurannya.

Langkah 2

Kendurkan bagian atas dan bawah, termasuk mur, lalu rekatkan pada pipa dengan lem hingga lem mengering.

Langkah 3

Letakkan bodi rotameter di tengah, kemudian kencangkan sambungan atas dan bawah

Applications

{System generates related industries}

Bekerja dengan Asam Sulfat, Soda Kaustik, atau Bahan Kimia Khusus? Temukan Layanan Kustom Skala Khusus dari LORRIC!

Bahan kimia yang beragam memiliki densitas spesifik yang bervariasi. LORRIC menyediakan layanan kustomisasi spesifik yang disesuaikan dengan kebutuhan kimia Anda. Tidak perlu lagi penyesuaian ketinggian secara manual di lokasi!

Apa Saja yang Kami Kustomisasi:

Unit Pengukuran Berbeda (LPM, LPH, CMPM, dan lainnya)
Skala Utama dan Sekunder
Proporsi Cairan Berbeda
Berat Molekul Gas Berbeda
Rentang Pengukuran Berbeda

Panduan Kustomisasi Skala Flow Meter:

Rentang kapasitas aliran yang disesuaikan harus tetap dalam kapasitas produk yang ada.
Kapasitas yang dapat disesuaikan akan dipengaruhi oleh kustomisasi proporsi dan viskositas. Untuk layanan ini, silakan hubungi kami langsung.
Kami tidak menyarankan untuk menyesuaikan skala aliran yang terlalu kompres, karena dapat menyulitkan observasi di lokasi.
