왜 LORRIC 유량계인가?
쉽고 명확한 유량 범위 관리를 위한 특허받은 이중 표시기 설계.
레이저 새겨진 학위 스케일은 더 나은 가독성과 더 긴 수명을 제공합니다.
우리는 노즐 생산의 견고한 가공 경험의 20 년 이상을 기반으로 플로트를 생산합니다. 그것은 모든 플로트가 최고의 현장 성능을위한 최상의 안정적인 품질과 우수한 유량 분포를 가지고 있습니다.
。
사양
아래 정보에 따라 주문하십시오.
LORRIC 유량계에 대한 주문을 청구하는 방법은 무엇입니까?
- • 압력, 유량 및 스프레이 각도의 요구 사항에 따라 위에서 제공 한 용량 및 각도 차트로 정확한 용량 코드를 찾을 수 있습니다.
- • LORRIC에 주문하려면 다음 주문 예제를 참조하십시오

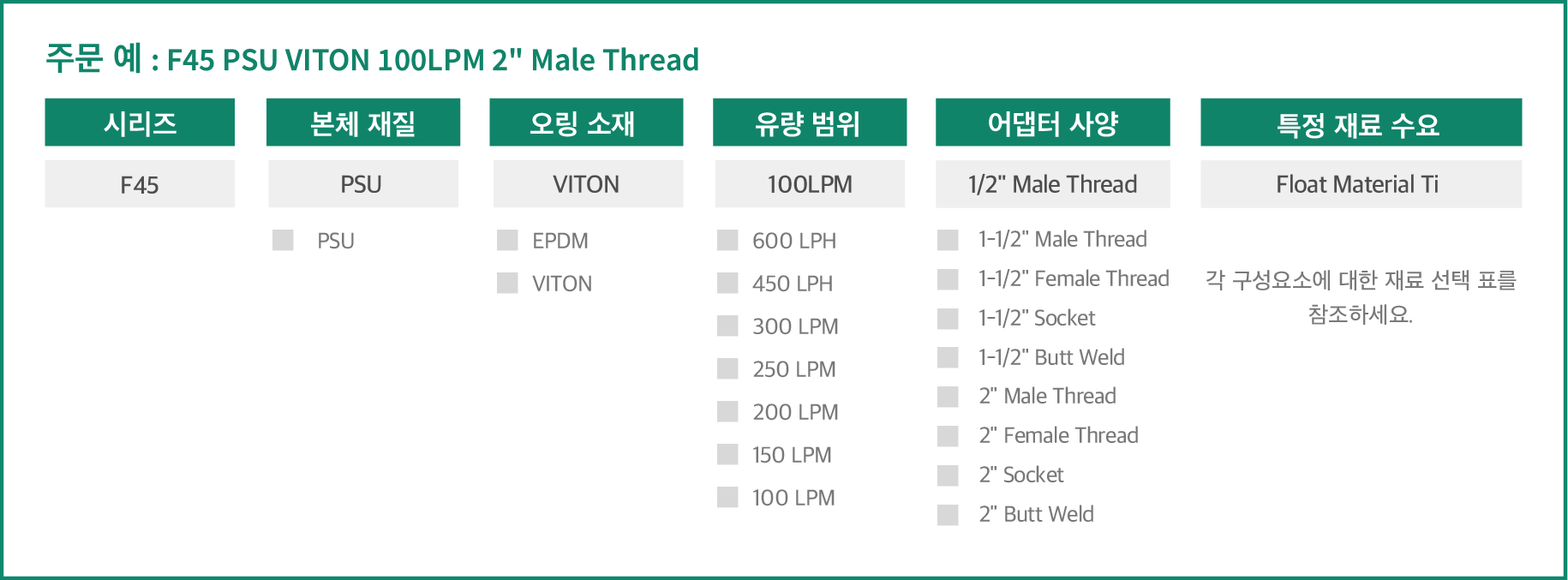

- 예시 :
- :
table
|
시리즈 |
F45 PSU |
F45H PSU |
적용 가능한 액체
|
Chemical and Non-organic Solvents
|
일반 스테인레스 스틸에는 사용할 수 없는 특수 산-염기 용액
|
바디 재질 |
PSU |
PSU |
플로트 재료 |
AISI 316 |
Ti / Hastelloy C |
가이드 로드 재질 |
O 링 재질
|
EPDM / VITON |
유니온 너트 재질 |
UPVC |
가이드 로드 바닥 재질 |
PP |
플로우 레인지(L/min) |
10 - 100 L/min |
15 - 150 L/min |
20 - 200 L/min |
25 - 250 L/min |
30 - 300 L/min |
50 - 450 L/min |
100 - 600 L/min |
어댑터 크기 및 재질
|
1-1/2" |
외부 |
BSPT |
UPVC / PP |
NPT |
UPVC / PP |
내부 |
BSPT |
UPVC |
NPT |
UPVC |
샵관 |
UPVC |
관대관용접 |
PP |
2" |
외부 |
BSPT |
UPVC / PP |
내부
|
BSPT |
UPVC / PP |
NPT |
UPVC |
UPVC / PP |
샵관 |
UPVC |
관대관용접 |
PP |
- * 액체 유량계는 20 ° C의 물에 대해 교정됩니다. 가스 유량계는 정상 조건에 맞게 교정됩니다. (0°C, 1기압)
- * 모든 어댑터는 주문하기 위해 제조 될 수 있습니다, 가격과 리드 타임을 위해 저희에게 연락하십시오. 사양 : 어댑터 1-1/2", 1/2 "NPT 남성 / 여성 스레드 (UPVC / PP / PSU) 유형은 맞춤 제작되었으므로 자세한 내용은 문의하십시오. 우리의 유량계 본체와 부품이 귀하의 솔루션에 수용 가능한지 이해하려면 내화학성 차트를 참조하십시오.
- * 상기 온도 정보는 참조용일 뿐이며 모든 환경에 적용되지 않을 수 있습니다.
- * 유속 범위 및 재료 이상은 표준 사양을위한 것입니다. 사용 및 환경 조건에 따라 적절한 제품을 선택하십시오. 당신은 어떤 요구와 충고든지를 위해 저희에게 직접 연락하는 환영받다.
- * F45 PC 제품은 단종되었습니다.
크기
단위:mm ( *플랜지)
어댑터 사양 |
A / F* |
B / G* |
C / H* |
D |
E |
무게
(g) |
1-1/2" 내부 |
346 |
187 |
79.5 |
109 |
127 |
|
1-1/2" CNS |
347 |
187 |
80 |
109 |
127 |
|
1-1/2" ASTM |
347 |
187 |
80 |
109 |
127 |
1400 |
1-1/2" JIS
|
345 |
187 |
79 |
109 |
127 |
|
2" 외부 |
345 |
187 |
79 |
109 |
127 |
|
2" 내부 |
345 |
187 |
79 |
109 |
127 |
|
2" CNS |
357 |
187 |
85 |
109 |
127 |
|
2" ASTM
|
345 |
187 |
79 |
109 |
127 |
|
2" JIS
|
357 |
187 |
85 |
109 |
127 |
|
PP
OD72.7
ID60.1 |
305 |
187 |
59 |
109 |
127 |
|
PP OD60
ID48.9 |
345 |
187 |
79 |
109 |
127 |
|
Flange 2" |
390 |
187 |
155 |
- |
- |
|
설치
2 단계
분해 어댑터는 유량계 몸체 양 끝을 형성합니다.
3 단계
어댑터를 파이프와 연결 (유니온 너트 포함)
3-1 단계.
스레드 유형: 단단한 연결을 위해 테프론 테이프를 먼저 감싸십시오.
3-2 단계
용접 유형 : 접착 어댑터와 파이프, 둘 다 함께 연결.
4 단계
접착제가 건조되고 안정 된 후, 손으로 엉덩이가있는 몸과 어댑터를 단단히 연결하십시오.
자세한 설치 지침
