F22 Rotámetro sin riel guía 1/2"-3/4", 0.3-30LPM~0.8-8.0LPM

El rotámetro sin riel guía de LORRIC, ideal para soluciones corrosivas, ofrece una instalación sencilla, control preciso del caudal y funcionamiento sin fugas. Cuenta con un diseño de doble puntero y una escala grabada con láser para un monitoreo preciso. También está disponible una versión inductiva para alarmas de caudal conectadas a computadoras.

Marca: LORRIC
Tamaño del adaptador: 1/2", 3/4"
Material del cuerpo: PSU
Fluido aplicable: Líquidos (Altamente corrosivos)
Material del flotador: PVC, PP, PVDF, Teflón
Precisión de medición: ± 5% F.S.
Resistencia a la presión:
 5.0 kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño sin riel guía

Diseño sin riel guía

El flotador está fabricado con materiales especiales, lo que lo hace especialmente adecuado para soluciones corrosivas para metales y entornos que requieren alta resistencia química.

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, entre otros.

Cuerpo de PSU para soluciones químicas
Accesorios mecanizados de giro únicos, instalación de inserción suave

Accesorios mecanizados de giro únicos, instalación de inserción suave

No te conformes con las dificultades de los acoplamientos de intubación tradicionales. La innovación de LORRIC ofrece juntas mecanizadas por giro con un diseño especial en la pared del tubo, garantizando una instalación fluida y sin esfuerzo. ¡Despídete de los ajustes apretados y da la bienvenida a una instalación sencilla!

Superficies de contacto planas en los accesorios, combinadas con O-ring para garantizar estanqueidad

La mayoría de los accesorios disponibles en el mercado son moldeados por inyección, lo que provoca superficies irregulares debido a la contracción por enfriamiento. LORRIC fabrica sus accesorios mediante mecanizado por giro, obteniendo superficies lisas sin depresiones y combinándolas con un sello O-ring para una experiencia sin fugas y sin preocupaciones.

Superficies de contacto planas en los accesorios, combinadas con O-ring para garantizar estanqueidad
Personalización de escala de caudalímetro

Personalización de escala de caudalímetro

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador. LORRIC ofrece personalización a medida para la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

Cómo realizar un pedido de caudalímetros LORRIC

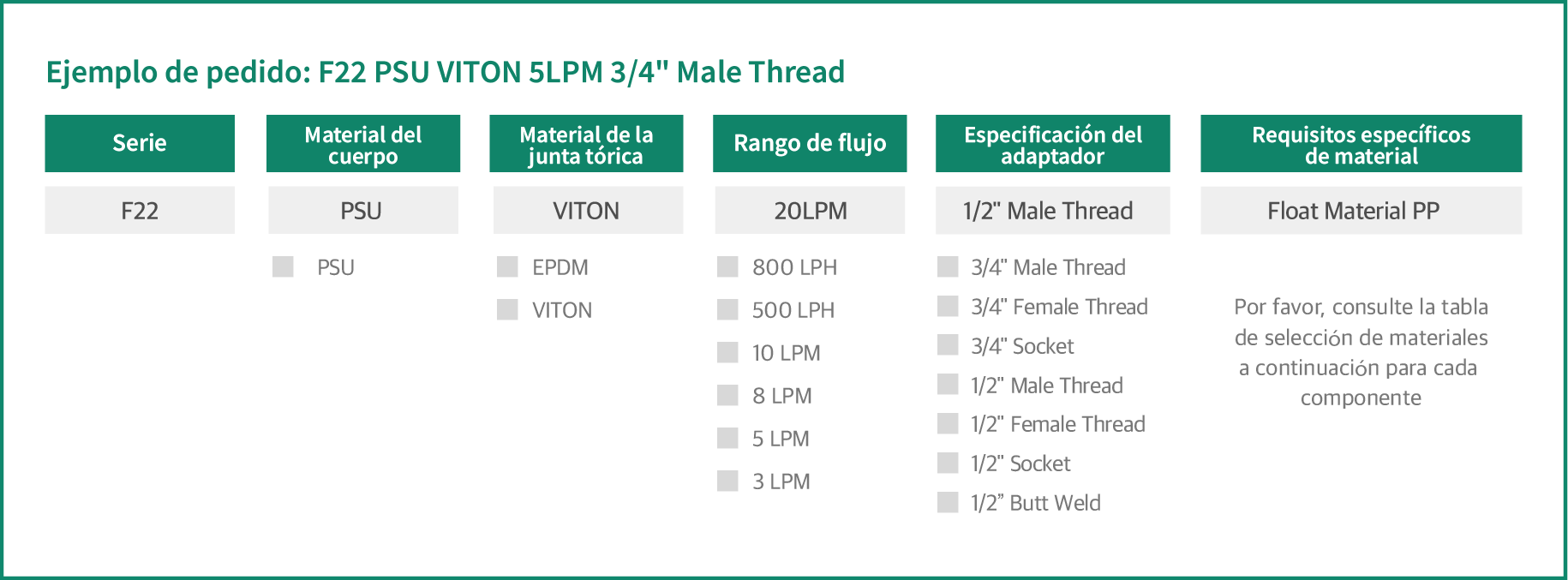

¿Cómo realizar un pedido de caudalímetros LORRIC?

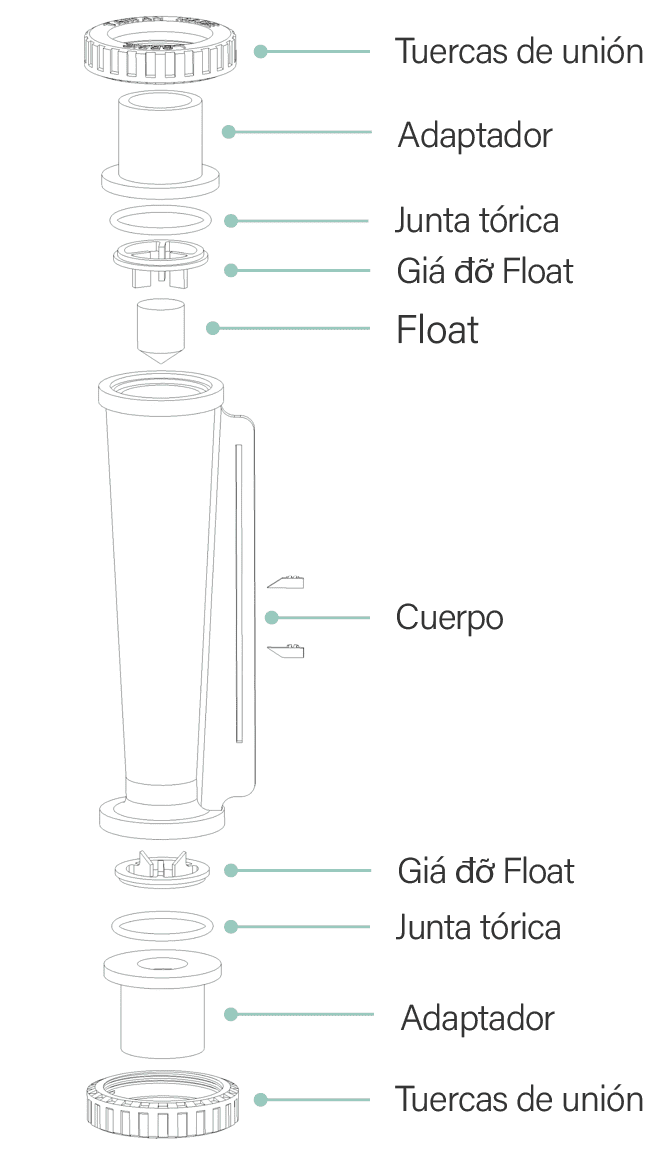

  • Seleccione el caudalímetro ideal según los requisitos de material de cada componente.
  • Consulte el siguiente ejemplo de pedido para realizar su compra con LORRIC.
Serie F22 PSU F22 con Inductor PSU
Fluido aplicable Líquidos altamente corrosivos
Material del cuerpo PSU
Material del flotador PVC / PP / PVDF / Teflón
Material de la junta tórica EPDM / VITON
Material de las tuercas de unión UPVC
Material de la base de la varilla guía PP
Rango de escala (L/min) 0.3 - 3.0 L/min (Flotador PVC)
0.5 - 5.0 L/min (Flotador PVDF)
0.8 - 8.0 L/min (Flotador Teflón)
1.0 - 10 L/min (Flotador Teflón)
50 - 500 LPH (Flotador Teflón)
80 - 800 LPH (Flotador PVDF)
0.5 - 6.0 L/min (Flotador PP)
1.0 - 11 L/min (Flotador PVDF)
  • Los caudalímetros de líquidos están calibrados para agua a 20°C. Los caudalímetros de gas están calibrados para condiciones normales (0°C, 1 atm).
  • Todos los adaptadores pueden fabricarse por encargo. Contáctenos para conocer precios y plazos de entrega.
  • La información de temperatura es solo de referencia y puede no ser aplicable a todos los entornos.
  • Los rangos de caudal y materiales indicados corresponden a especificaciones estándar. Seleccione los productos adecuados según su aplicación y condiciones ambientales.

Tamaño

Unit:mm

Adapter Spec A B C D E Butt-fusion
Adaptor(g)

3/4"Female Thread 191 104 43.5 51 54



145


3/4"Male Thread 188 104 42 51 54
3/4"CNS 194 104 45 51 54
3/4"ASTM 195 104 45.5 51 54
3/4"JIS 194 104 45 51 54
3/4"DIN 194 104 45 51 54
1/2"Male Thread 182 104 39 51 54
1/2"Female Thread 191 104 43.5 51 54
1/2"CNS 184 104 40 51 54
1/2"ASTM 184 104 40 51 54
1/2"JIS 183 104 39.5 51 54
1/2"DIN 187 104 41.5 51 54
PP
OD20
ID15.3
184 104 40 51 54

Instalación

¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

Paso 1
Paso 1

Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

Paso 2
Paso 2

Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

Paso 3
Paso 3

Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

¿Qué personalizamos?

  • Unidades de medida distintas (LPM, LPH, CMPM y más)
  • Escala principal y secundaria
  • Densidades de líquidos variadas
  • Peso molecular de gases diferentes
  • Diversos rangos de medición
¿Qué personalizamos?

Personalización de escalas de caudalímetros: Guía paso a paso

  • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
  • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
  • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
