F32B Medidor de Caudal de Flotador sin Guía, Tamaño de Tubo ½"-1", 9.0-18LPM~45-90LPM

Medidor de Caudal de Flotador sin Guía de LORRIC Ideal para soluciones corrosivas, este medidor ofrece instalación sencilla, control preciso del caudal y operación sin fugas. Su diseño de doble puntero y escala grabada con láser garantizan una monitorización precisa. También está disponible una versión inductiva para alarmas de caudal conectadas a computadora.
Marca: LORRIC
Tamaño del adaptador: 1/2", 3/4", 1"
Material del cuerpo: PSU
Fluido aplicable: Líquido (Altamente corrosivo)
Material del flotador: PP
Precisión de medición: ± 5% F.S.
Resistencia a la presión:
 6.0 kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño sin riel guía

Diseño sin riel guía

El flotador está fabricado con materiales especiales, especialmente adecuado para soluciones corrosivas para metales y entornos que requieren alta resistencia química.

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, entre otros.

Cuerpo de PSU para soluciones químicas
Accesorios mecanizados únicos para una instalación de inserción suave

Accesorios mecanizados únicos para una instalación de inserción suave

No te conformes con las dificultades de los conectores de intubación tradicionales.
La innovación de LORRIC ofrece juntas mecanizadas con un diseño especial en la pared del tubo, garantizando una instalación fluida y sin esfuerzo.
¡Despídete de los ajustes forzados y disfruta de una instalación sin complicaciones!

Superficies de contacto planas en los accesorios, combinadas con una junta tórica para un sellado hermético

La mayoría de los accesorios disponibles en el mercado son moldeados por inyección, lo que genera superficies irregulares debido a la contracción por enfriamiento.
LORRIC fabrica accesorios mediante mecanizado de torneado, logrando una superficie lisa sin depresiones, combinada con una junta tórica para una experiencia sin fugas y sin preocupaciones.

Superficies de contacto planas en los accesorios, combinadas con una junta tórica para un sellado hermético
Personalización de escalas en caudalímetros

Personalización de escalas en caudalímetros

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador.
LORRIC ofrece personalización adaptada a la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

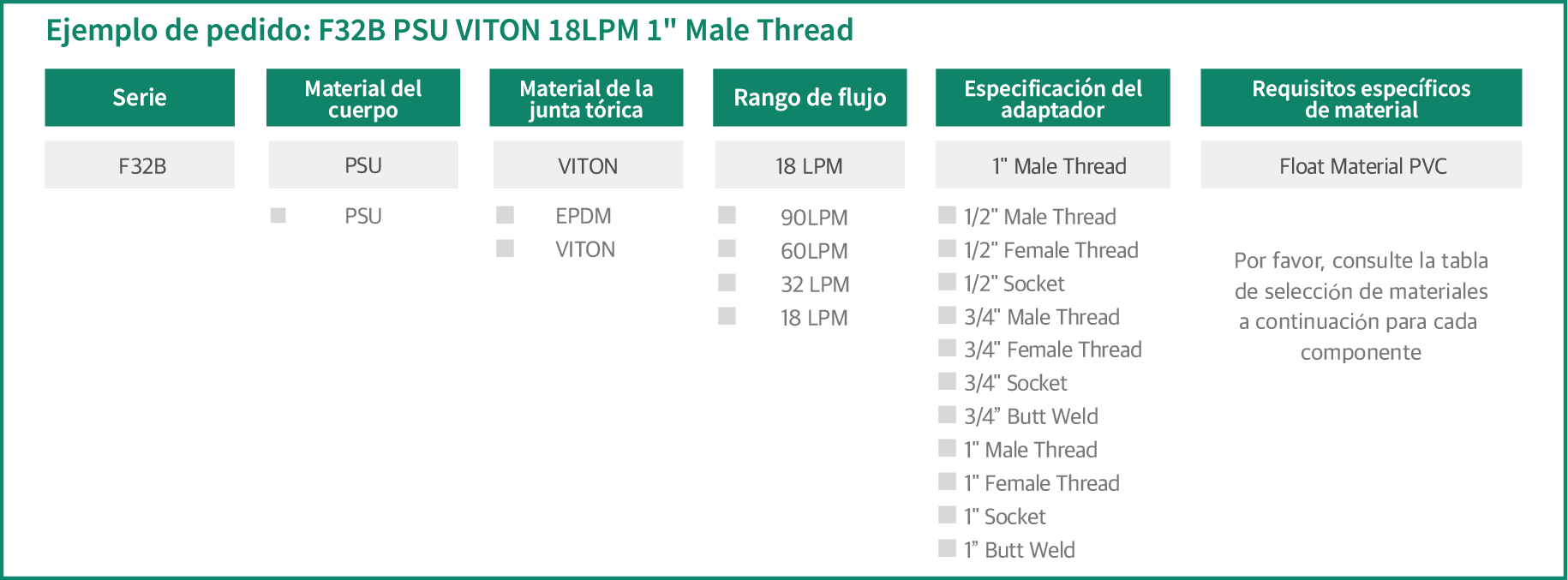

Realice su pedido según la siguiente información

¿Cómo realizar un pedido de caudalímetros LORRIC?
  • Seleccione el caudalímetro ideal según los requisitos de material de cada componente
  • Consulte el siguiente ejemplo de pedido para realizar su compra con LORRIC
Series F32B PSU F32B w/ Inductor PSU
Applicable Fluid  Liquid (Highly corrosive)
Body Material  PSU
Float Material
PP
O-ring Materia
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Rang
(L/min)
9 - 18 L/min
16 - 32 L/min
30 - 60 L/min
45 - 90 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
3/4"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
1"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Our company refrains from offering model recommendations or suggestions, as diverse industries have unique application scopes and design conditions. We encourage you to select the most suitable model based on your specific design conditions.

Tamaño del producto

Unit:mm

Spec A B C D E weight(g)
1"Male Thread 210 111 49.5 60 64

190
1"Female Thread 210 111 49.5 60 64
1"CNS 197 111 43 60 64
1"ASTM 197 111 43 60 64
1"JIS 195 111 42 60 64
3/4"Male Thread 196 111 42.5 60 64
3/4"Female Thread 211 111 50 60 64
CNS 199 111 44 60 64
3/4"ASTM 193 111 41 60 64
3/4"JIS 200 111 44.5 60 64
3/4"DIN 199 111 44 60 64
3/4"DIN
Thick Pipe Wall
195 111 42 60 64
1/2"JIS MIN 192 111 40.5 60 64
1/2"ASTM 191 111 40 60 64
1/2"JIS 190 111 39.5 60 64
1/2"DIN 189 171 39 60 64
PP OD40.4
ID34
197 111 43 60 64
PP OD33
ID25.2
193 111 41 60 64


Instalación

¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

Paso 1
Paso 1

Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

Paso 2
Paso 2

Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

Paso 3
Paso 3

Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

¿Qué personalizamos?

  • Unidades de medida distintas (LPM, LPH, CMPM y más)
  • Escala principal y secundaria
  • Densidades de líquidos variadas
  • Peso molecular de gases diferentes
  • Diversos rangos de medición
¿Qué personalizamos?

Personalización de escalas de caudalímetros: Guía paso a paso

  • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
  • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
  • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
