F32B Máy đo lưu lượng diện tích thay đổi không có thanh dẫn hướng, phao 1/2"-1"

Lưu lượng kế không thanh dẫn LORRIC, lý tưởng cho dung dịch ăn mòn, dễ dàng lắp đặt, kiểm soát lưu lượng chính xác và chống rò rỉ. Được trang bị thiết kế hai kim chỉ và thang đo khắc laser giúp giám sát chính xác. Phiên bản cảm ứng có sẵn để kết nối với máy tính cho cảnh báo lưu lượng.

Thương hiệu: LORRIC
Kích thước bộ chuyển đổi: 1/2", 3/4", 1"
Vật liệu thân: PSU
Chất lỏng áp dụng: Chất lỏng (Ăn mòn cao)
Vật liệu phao: PP
Độ chính xác đo: ± 5% F.S.
Khả năng chịu áp:
 6.0kg/cm²

Danh mục



Rotameters

Lưu lượng kế kiểu diện tích đo lưu lượng bằng cách cân bằng giữa lực nổi của chất lỏng và trọng lượng của phao, lý tưởng cho việc quan sát lưu lượng trực tiếp. Yêu cầu lắp đặt thẳng đứng với dòng chảy từ dưới lên trên. Vị trí đọc phao thay đổi tùy theo mẫu mã. Được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, dược phẩm và chế biến thực phẩm để giám sát lưu lượng chất lỏng hoặc khí.
Tìm hiểu thêm: Cách đọc vị trí phao

Rotameters
Thiết kế chỉ báo đôi sáng chế

Thiết kế chỉ báo đôi sáng chế

Từ góc độ người dùng, LORRIC sử dụng thiết kế chỉ báo đôi để giám sát các khoảng giới hạn trên và dưới, giúp người dùng dễ dàng nhận diện trạng thái lưu lượng chỉ với một cái nhìn. Người dùng chỉ cần điều chỉnh các kim chỉ để nhanh chóng thiết lập phạm vi giám sát lưu lượng.

Vạch chia độ được khắc bằng laser

LORRIC hiệu chỉnh chính xác từng máy đo lưu lượng tại nhà máy để bù đắp sự biến đổi trọng lượng phao, đảm bảo hiệu suất tối ưu. Khác với các đối thủ sử dụng in ấn đại trà hoặc nhãn dán, phương pháp khắc laser của chúng tôi mang lại độ chính xác và độ bền cao.

Vạch chia độ được khắc bằng laser
Thiết kế thanh dẫn hướng

Thiết kế thanh dẫn hướng

Thiết kế thanh dẫn hướng giúp giới hạn hiệu quả sự di chuyển của phao trong ống, giảm thiểu sự dao động hoặc quay do dòng chảy gây ra. Thiết kế này nâng cao độ chính xác đo lường bằng cách đảm bảo phao luôn được căn chỉnh dọc theo trục của máy đo lưu lượng, khác với các mẫu không có thanh dẫn hướng, nơi phao có thể di chuyển lệch trục và ảnh hưởng đến độ chính xác của lưu lượng đo.

Vật liệu thân PSU cho dung dịch hóa chất

PSU (Polysulfone), có khả năng chống lại axit, kiềm và chất điện giải, phù hợp với các hóa chất như axit sulfuric và natri hydroxide, v.v.

Vật liệu thân PSU cho dung dịch hóa chất
Khớp nối gia công quay độc đáo, đảm bảo lắp đặt và lắp ghép mượt mà

Khớp nối gia công quay độc đáo, đảm bảo lắp đặt và lắp ghép mượt mà

Đừng chấp nhận các khớp nối kém chất lượng! Trong khi hầu hết các khớp nối đều được ép khuôn, dẫn đến bề mặt không đồng đều do co rút khi làm nguội, khớp nối gia công quay độc quyền của LORRIC mang đến chất lượng vượt trội. Với bề mặt mịn màng hoàn hảo, con dấu O-ring an toàn và không rò rỉ, hãy chọn LORRIC để có hiệu suất vượt trội!

Bề mặt khớp nối phẳng đảm bảo con dấu O-ring không rò rỉ

Đừng chấp nhận các khớp nối kém chất lượng! Trong khi hầu hết các khớp nối được ép khuôn, dẫn đến bề mặt không đồng đều do co rút khi làm nguội, khớp nối gia công quay độc quyền của LORRIC mang đến chất lượng vượt trội. Với bề mặt mịn màng hoàn hảo, con dấu O-ring an toàn và không rò rỉ, hãy chọn LORRIC để có hiệu suất vượt trội!

Bề mặt khớp nối phẳng đảm bảo con dấu O-ring không rò rỉ
Tùy chỉnh vạch chia lưu lượng kế

Tùy chỉnh vạch chia lưu lượng kế

Các hóa chất có tỷ trọng khác nhau, ảnh hưởng đến độ nổi của phao. LORRIC cung cấp dịch vụ tùy chỉnh vạch chia theo tỷ trọng cụ thể, loại bỏ nhu cầu điều chỉnh chiều cao tại chỗ, giúp tăng độ chính xác và hiệu quả của lưu lượng kế.

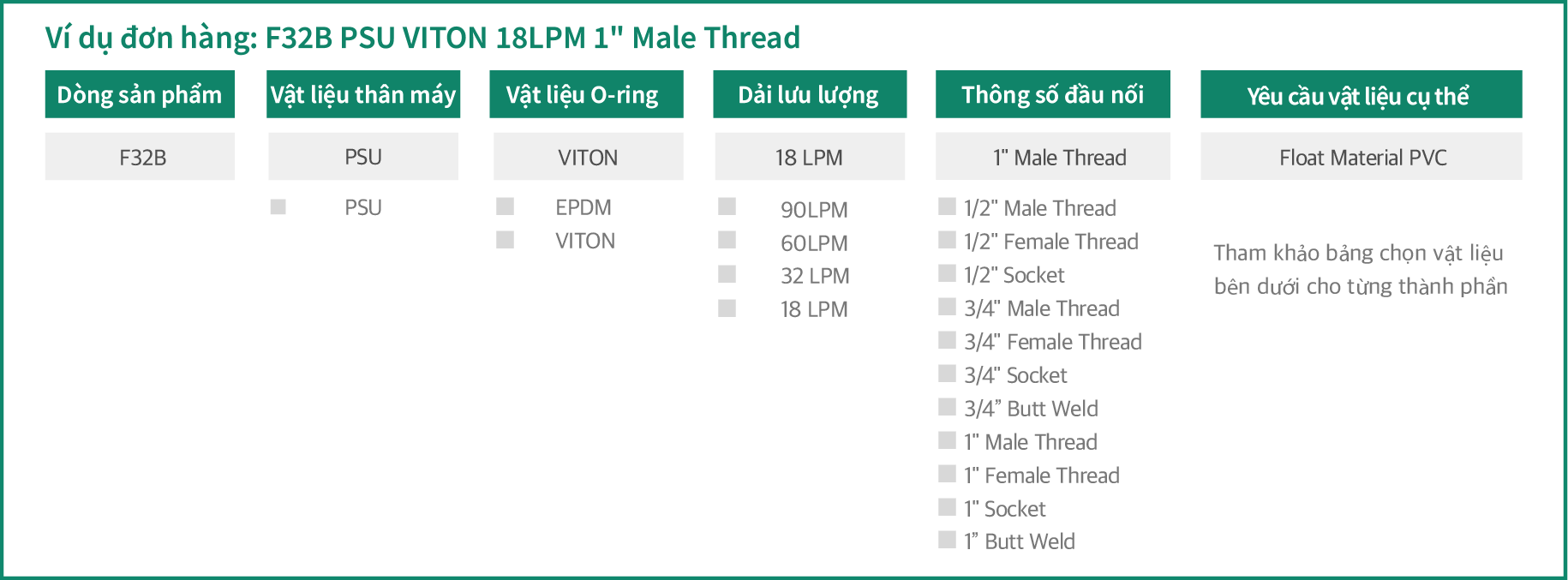

Vui lòng đặt hàng theo thông tin dưới đây

Cách đặt hàng cho lưu lượng kế LORRIC?

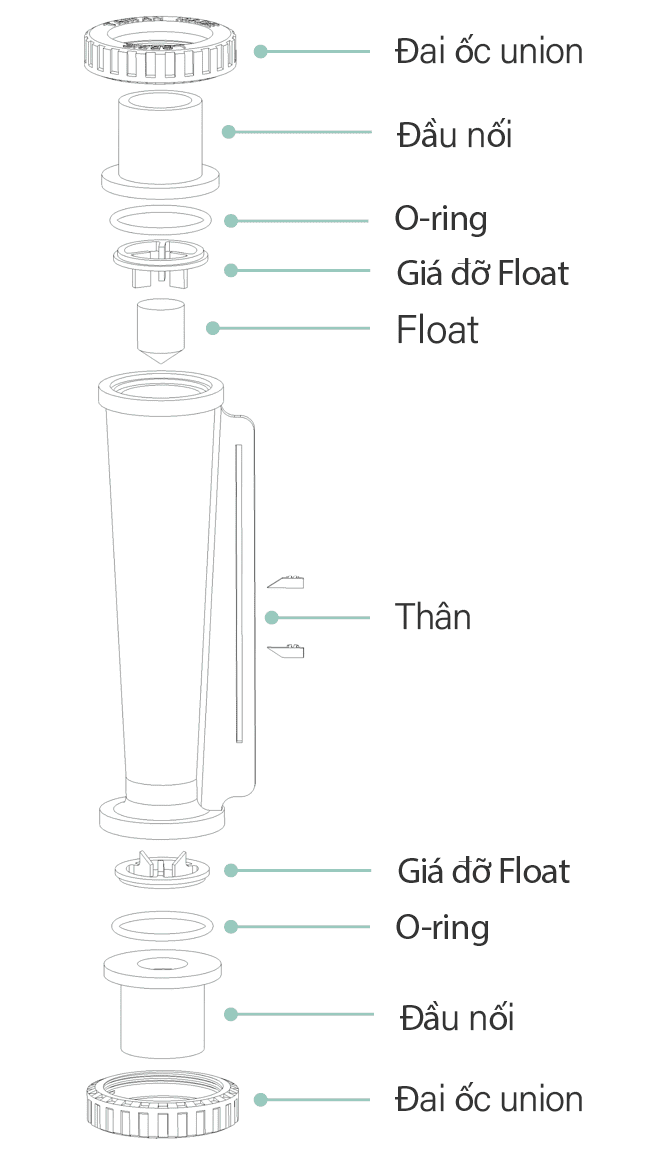

  • Chọn lưu lượng kế phù hợp dựa trên yêu cầu vật liệu cho từng thành phần
  • Vui lòng tham khảo ví dụ đặt hàng sau để đặt hàng cho LORRIC
Order form
Series F32B PSU F32B w/ Inductor PSU
Applicable Fluid  Liquid (Highly corrosive)
Body Material  PSU
Float Material
PP
O-ring Materia
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Rang
(L/min)
9 - 18 L/min
16 - 32 L/min
30 - 60 L/min
45 - 90 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
3/4"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
1"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
  • Các lưu lượng kế chất lỏng được hiệu chuẩn cho nước ở 20°C. Các lưu lượng kế khí được hiệu chuẩn cho điều kiện bình thường (0°C, 1 atm).
  • Tất cả các đầu nối có thể được sản xuất theo yêu cầu, vui lòng liên hệ với chúng tôi để biết giá cả và thời gian giao hàng. Thông số: đầu nối ren đực/cái 1/2" NPT (UPVC / PP / PSU) là loại tùy chỉnh, vui lòng liên hệ với chúng tôi để biết chi tiết. Vui lòng tham khảo bảng kháng hóa chất để hiểu liệu phần thân và các bộ phận của lưu lượng kế của chúng tôi có phù hợp với giải pháp của bạn không.
  • Thông tin nhiệt độ trên chỉ mang tính chất tham khảo và có thể không áp dụng cho mọi môi trường.
  • Phạm vi lưu lượng và vật liệu ở trên là cho thông số kỹ thuật tiêu chuẩn. Vui lòng chọn các sản phẩm phù hợp theo điều kiện sử dụng và môi trường của bạn. Bạn có thể liên hệ trực tiếp với chúng tôi cho bất kỳ yêu cầu và tư vấn nào.
  • Công ty chúng tôi tránh đưa ra đề xuất hoặc gợi ý mô hình, vì các ngành công nghiệp khác nhau có phạm vi ứng dụng và điều kiện thiết kế riêng biệt. Chúng tôi khuyến khích bạn chọn mô hình phù hợp nhất dựa trên điều kiện thiết kế cụ thể của bạn.

Product Size

Unit:mm

Spec A B C D E weight(g)
1"Male Thread 210 111 49.5 60 64

190
1"Female Thread 210 111 49.5 60 64
1"CNS 197 111 43 60 64
1"ASTM 197 111 43 60 64
1"JIS 195 111 42 60 64
3/4"Male Thread 196 111 42.5 60 64
3/4"Female Thread 211 111 50 60 64
CNS 199 111 44 60 64
3/4"ASTM 193 111 41 60 64
3/4"JIS 200 111 44.5 60 64
3/4"DIN 199 111 44 60 64
3/4"DIN
Thick Pipe Wall
195 111 42 60 64
1/2"JIS MIN 192 111 40.5 60 64
1/2"ASTM 191 111 40 60 64
1/2"JIS 190 111 39.5 60 64
1/2"DIN 189 171 39 60 64
PP OD40.4
ID34
197 111 43 60 64
PP OD33
ID25.2
193 111 41 60 64


Cài đặt

Ba bước đơn giản! Lắp đặt rotameter dễ dàng!

Step1
Step1

Đảm bảo rằng đường ống chính được lắp đặt theo chiều dọc và có đủ không gian để lắp vừa kích thước của lưu lượng kế.

Step2
Step2

Nới lỏng các giao diện trên và dưới, bao gồm các đai ốc, và gắn chúng vào ống bằng keo cho đến khi keo khô.

Step3
Step3

Đặt thân lưu lượng kế vào trung tâm và cố định các khớp nối trên và dưới.

Ứng dụng

PCB

PCB

Lưu lượng kế đo lượng hóa chất trong các quy trình ướt như mạ điện, hiện ảnh, ăn mòn; vòi phun hỗ trợ phun chính xác hóa chất trong mạ điện và rửa nước

Xử lý nước thải

Xử lý nước thải

Lưu lượng kế giám sát dòng chảy, đầu phun phân phối hóa chất, nâng cao hiệu quả xử lý nước thải và đáp ứng tiêu chuẩn môi trường.

Ngành công nghiệp nước tinh khiết

Ngành công nghiệp nước tinh khiết

Lưu lượng kế giám sát lượng nước sử dụng ở mỗi giai đoạn để kiểm soát hiệu quả quy trình; đầu phun tối ưu hóa việc phun nước nhằm đảm bảo hiệu quả xử lý nước và giảm chi phí xử lý.

Sử dụng axit sulfuric, xút ăn da hoặc hóa chất đặc biệt? Khám phá dịch vụ tùy chỉnh tỷ trọng chuyên biệt của chúng tôi

Hóa chất đa dạng, tỷ trọng khác nhau. LORRIC cung cấp dịch vụ tùy chỉnh tỷ trọng để phù hợp với nhu cầu hóa chất của bạn. Không còn cần phải điều chỉnh thủ công tại chỗ!

Sử dụng axit sulfuric, xút ăn da hoặc hóa chất đặc biệt? Khám phá dịch vụ tùy chỉnh tỷ trọng chuyên biệt của chúng tôi

Những gì chúng tôi tùy chỉnh

  • Đơn vị đo lường khác nhau (LPM, LPH, CMPM và nhiều hơn nữa)
  • Thang đo chính và phụ
  • Tỷ lệ chất lỏng khác nhau
  • Trọng lượng phân tử khí khác nhau
  • Dải đo lường khác nhau
Những gì chúng tôi tùy chỉnh

Hướng dẫn tùy chỉnh thang đo lưu lượng kế: Từng bước một

  • Phạm vi lưu lượng tùy chỉnh nên nằm trong khả năng của các sản phẩm hiện có.
  • Công suất tùy chỉnh có thể bị ảnh hưởng bởi tỷ lệ và độ nhớt, vui lòng liên hệ trực tiếp với chúng tôi để sử dụng dịch vụ này.
  • Không khuyến khích tùy chỉnh thang đo lưu lượng quá nén vì có thể gây khó khăn trong việc quan sát tại chỗ.
