D – Boquilla de abanico plano de gran ángulo para baja presión

La boquilla plástica en forma de abanico produce un rociado de ángulo amplio a baja presión y cuenta con un diseño desmontable de múltiples piezas para facilitar su reemplazo, ahorrando tiempo y mano de obra. Es adecuada para la limpieza de contenedores, piezas metálicas, maquinaria, placas de acero, embarcaciones, limpieza a alta presión y decapado de PCB; enfriamiento de gases; y pulverización de productos químicos (soluciones de grabado, lubricación e insecticidas), entre otros.

Marca: LORRIC
Tipo de boquilla: Forma de abanico
Tipo de fluido: Un solo fluido
Materiales: PP
Normas de rosca: BSPT
Tamaños de rosca: 1/4"

Catálogo



Boquilla de abanico plano

Una boquilla de abanico plano funciona forzando el líquido a través de un orificio ovalado, expandiéndolo en forma de abanico. Este diseño proporciona un flujo fuerte en el centro y más débil en los bordes, ideal para una cobertura uniforme en industrias como semiconductores, fabricación de PCB y acero. Ofrece control preciso, resistencia a obstrucciones y un alto impacto.

Boquilla de abanico plano
Patrón de rociado de la boquilla de abanico

Patrón de rociado de la boquilla de abanico

Una boquilla de abanico de un solo fluido genera un patrón de rociado en forma de abanico, de ahí su nombre. Al observar el patrón de cobertura desde arriba, se forma una línea única con bordes atenuados en ambos lados.
Más información:Patrón de Rociado de Boquillas

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad.Más información:
Learn more : Distribución del Flujo de la Boquilla

Distribución de flujo en forma de campana
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 1.5 Kg/cm², los caudales varían de 0.28 Lpm a 2.80 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Pulverización a 75 grados desde el eje de la boquilla. Verifique que el entorno de instalación permita esta configuración.

Pulverización a 75 grados desde el eje de la boquilla. Verifique que el entorno de instalación permita esta configuración.
Múltiples ángulos para elegir

Múltiples ángulos para elegir

El ángulo de la boquilla en abanico varía entre 145° y 160°. Las boquillas de gran ángulo para baja presión pueden generar una amplia cobertura incluso con una presión relativa baja de 1.5 kg/cm². Esto requiere una presión de funcionamiento menor en comparación con las boquillas en abanico estándar de 3 kg/cm², lo que las hace más adecuadas para entornos de baja presión.

Distribución uniforme a baja presión

En condiciones de baja presión, puede generar una pulverización en abanico de gran ángulo con distribución uniforme y fuerza de impacto moderada. La cortina de pulverización en abanico es más larga y menos propensa a generar niebla de agua.

Distribución uniforme a baja presión
Diseño de múltiples piezas

Diseño de múltiples piezas

Este producto cuenta con un diseño de desconexión rápida en múltiples piezas, lo que permite un fácil reemplazo del cabezal de la boquilla en caso de daños por condiciones ambientales adversas. Este diseño ahorra tanto costos de mano de obra como tiempo.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±10% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±10% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus necesidades según las pautas de selección proporcionadas a continuación.
    • Seleccione el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Elija el caudal de pulverización para cada boquilla, consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización para cada boquilla, consulte la tabla a continuación.
    • Elija el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Seleccione el material adecuado según su entorno de uso.

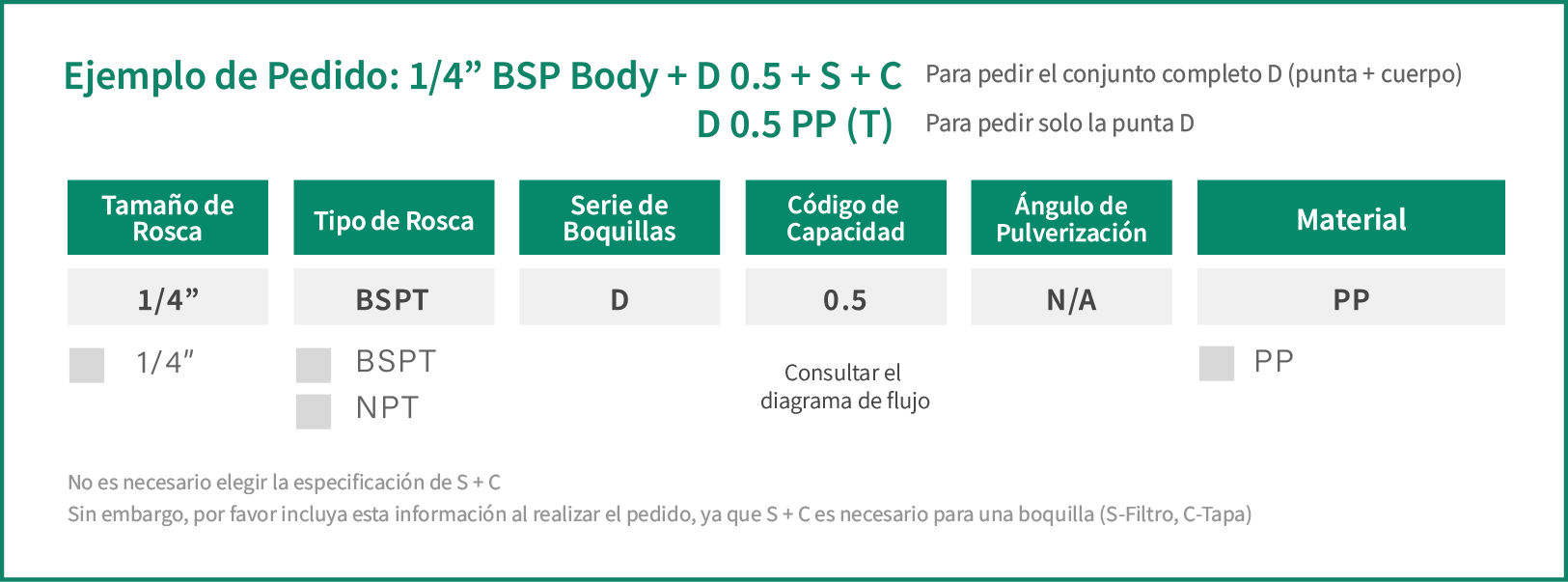

  • Ejemplo de especificación: 1/4” D 0.5 +S +C - (punta+cuerpo) / D 0.5 PP (T) - (punta). Cada número corresponde a las siguientes opciones y significados.




Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code D Color Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
110° 0.5 Pink
v
0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.51
125° 0.75 Brown v
0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.77
120° 1.0 Blue
v
0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.02
130° 1.5 Red
v
0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.53
145° 2.0 Black
v
0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.04
145° 3.0 Purple
v
0.97 1.15 1.37 1.68 1.94 2.17 2.37 2.74 3.07
170° 5.0 Green
v
1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.11
Spray Angle Capacity Code D Color Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.05
MPa
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.4
MPa
0.5
MPa
110° 0.5 Pink
v
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.52
125° 0.75 Brown v
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.77
120° 1.0 Blue
v
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.03
130° 1.5 Red
v
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.55
145° 2.0 Black
v
0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.06
145° 3.0 Purple
v
0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.10
170° 5.0 Green
v
1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.16
Spray Angle Capacity Code D Color Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.5
bar
0.7
bar
1.0
bar
1.5
bar
2.0
bar
2.5
bar
3.0
bar
4.0
bar
5.0
bar
110° 0.5 Pink
v
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.52
125° 0.75 Brown v
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.77
120° 1.0 Blue
v
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.03
130° 1.5 Red
v
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.55
145° 2.0 Black
v
0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.06
145° 3.0 Purple
v
0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.10
170° 5.0 Green
v
1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.16
Spray Angle Capacity Code D Color Thread Size Capacity at Pressure Capacity at Pressure
1/4" 3
psi
7
psi
10
psi
15
psi
21
psi
30
psi
40
psi
50
psi
60
psi
110° 0.5 Pink
v
0.03 0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.12
125° 0.75 Brown v
0.04 0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.19
120° 1.0 Blue
v
0.06 0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.25
130° 1.5 Red
v
0.08 0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.37
145° 2.0 Black
v
0.11 0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.50
145° 3.0 Purple
v
0.17 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.74
170° 5.0 Green
v
0.28 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.24
  • * Standard Pressure: Column in red.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Acero inoxidable

Acero inoxidable

Los caudalímetros regulan agua y gas para eficiencia, mientras las boquillas controlan la pulverización química para recubrimiento uniforme y calidad estable

Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/4"外牙 23 36 54 6.6

Instalación con rosca

¡Instalación fácil en solo 3 simples pasos!

Paso 1
Paso 1

Asegúrate de que el tamaño de la boquilla coincida con la rosca de la tubería.

Paso  2
Paso 2

Aplica cinta de Teflón y ajusta la boquilla en sentido horario para evitar fugas

Paso 3
Paso 3

Instalación completa. ¡Lista para usar!

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar
