D 工業用低壓廣角扇形噴嘴

塑膠扇形噴嘴,低壓下即可產生廣角扇形噴霧,多件式快拆設計,便於拆裝更換噴頭,節省人力與時間成本

品牌：LORRIC
噴形：扇形
流體：1流體
材質：PP
牙規：BSPT
牙口尺寸：1/4"

型錄

立即詢價

關於扇形噴嘴

噴型

噴型

單流體噴嘴，噴灑型式如扇子，謂之扇型。噴霧形狀 (上往下看噴灑標的後形成形狀) 為單線狀兩側漸縮 (tapered edge)。

流場分佈

流場分佈

扇形噴嘴的流場分佈呈現中間較強兩端漸弱的山形流場分佈。

多件式設計

多件式設計

此產品為多件式快拆設計，若在較為嚴苛環境而導致噴嘴耗損的狀況下，此產品提供可便於拆裝更換噴頭的設計，節省人力與時間成本。

多種材質可供選擇

  • PP (聚丙烯)
多種材質可供選擇

在低壓操作下，即可產生具有均等分佈與中等衝擊力的廣角扇形噴霧，該扇形噴霧水簾較長，不易引起水霧。

以噴嘴軸心為基準，噴灑呈75°角，請確認使用環境能安裝利用。

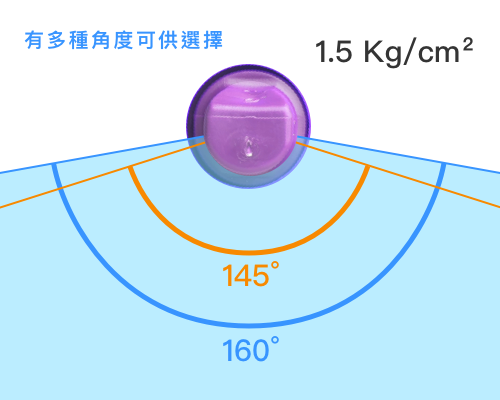

多種角度供選擇

多種角度供選擇

扇型噴嘴角度可由145°~160°，低壓廣角噴嘴即便在1.5kg/cm² 相對低壓力下，仍可產生大角度的覆蓋面積，較標準扇型3kg/cm² 的操作壓力更小，更適合在低壓工作環境中工作。



噴灑原理

利用噴孔外的反射面達成噴霧設計，噴嘴內無複雜結構，提升異物通過能力，有效避免阻塞。

噴灑原理

關於公差

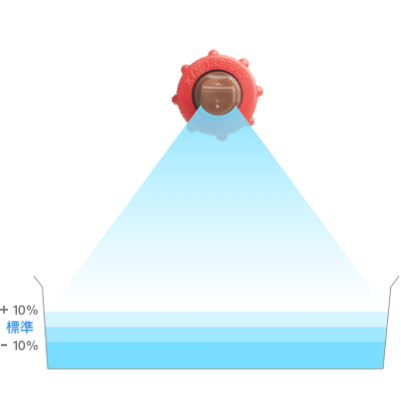

流量公差

流量公差

流量公差為標準流量正負5%

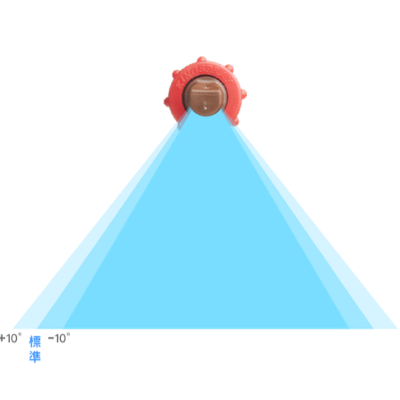

角度公差

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

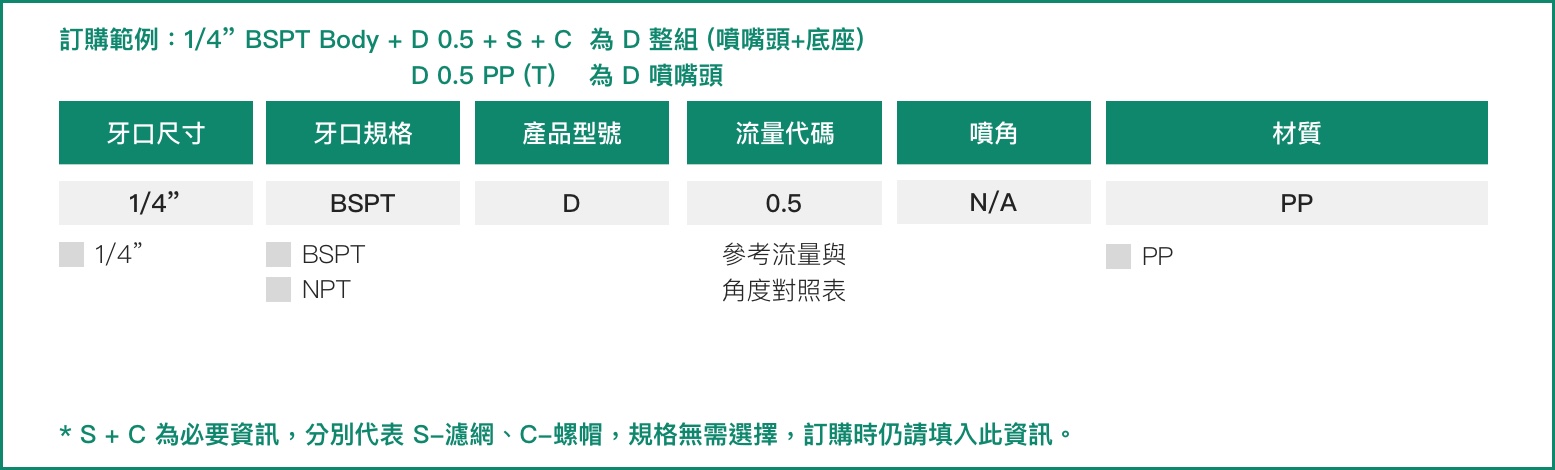

  • 規格範例：1/4” BSPT Body + D 0.5 + S + C 為 D 整組 (噴嘴頭+底座)/ D 0.5 PP (T) 為 D 噴嘴頭，以下為各數字所對應的選項與意涵。
單位
選擇
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 2.5
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 5.0
kgf/cm²
110° 0.5 粉紅
 v
 0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.51
125° 0.75 咖啡 v
 0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.77
120° 1.0 藍
 v
 0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.02
130° 1.5 紅
 v
 0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.53
145° 2.0 黑
 v
 0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.04
145° 3.0 紫
 v
 0.97 1.15 1.37 1.68 1.94 2.17 2.37 2.74 3.07
170° 5.0 綠
 v
 1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.11
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 0.05
MPa		 0.07
MPa		 0.1
MPa		 0.15
MPa		 0.2
MPa
 0.25
MPa		 0.3
MPa		 0.4
MPa		 0.5
MPa
110° 0.5 粉紅
 v
 0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.52
125° 0.75 咖啡 v
 0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.77
120° 1.0 藍
 v
 0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.03
130° 1.5 紅
 v
 0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.55
145° 2.0 黑
 v
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.06
145° 3.0 紫
 v
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.10
170° 5.0 綠
 v
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.16
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 0.5
bar
 0.7
bar		 1.0
bar		 1.5
bar		 2.0
bar		 2.5
bar		 3.0
bar		 4.0
bar		 5.0
bar
110° 0.5 粉紅
 v
 0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.52
125° 0.75 咖啡 v
 0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.77
120° 1.0 藍
 v
 0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.03
130° 1.5 紅
 v
 0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.55
145° 2.0 黑
 v
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.06
145° 3.0 紫
 v
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.10
170° 5.0 綠
 v
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.16
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 3
psi		 7
psi		 10
psi		 15
psi		 21
psi		 30
psi		 40
psi		 50
psi		 60
psi
110° 0.5 粉紅
 v
 0.03 0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.12
125° 0.75 咖啡 v
 0.04 0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.19
120° 1.0 藍
 v
 0.06 0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.25
130° 1.5 紅
 v
 0.08 0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.37
145° 2.0 黑
 v
 0.11 0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.50
145° 3.0 紫
 v
 0.17 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.74
170° 5.0 綠
 v
 0.28 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.24
  • 標準壓力：紅字標明。
  • D 盲封噴嘴為綠色。
  • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
  • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
  • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。


相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

鋼鐵產業

鋼鐵產業

流量計監控冷卻水與氣體流量，確保金屬處理的準確性和能效最佳化；噴嘴在電鍍過程中精確控制化學液體的噴灑，確保鍍層均勻與品質穩定。

其他

  • 高壓清洗、粉塵碎石洗淨、氣態洗滌、溶液散佈潤濕、消防水幕

尺寸

牙規(BSPT) 尺寸(mm) 重量(g)
A B C
1/4"外牙 23 36 54 6.6

安裝

簡單兩步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

在管路上攻牙，攻牙尺寸需噴嘴螺紋規格相同


步驟二
步驟二

如有防漏需求，請在噴嘴螺紋纏上鐵氟龍止洩帶後，以順時針方向將噴嘴鎖附管上

步驟三
步驟三

完成安裝
