D Clamp 工業用低壓廣角扇形管扣式噴嘴

塑膠低壓大角度單流體扇形噴嘴,管扣式設計,便於拆裝,節省人力,用於清洗,洗淨,散佈,潤濕,冷卻,水幕等應用

品牌：LORRIC
噴形：扇形
流體：1流體
材質：噴頭-PP, 管扣-玻璃纖維強化級PP 管扣尺寸：3/4",1"


型錄

立即詢價

關於扇形噴嘴

噴型

噴型

單流體噴嘴，噴灑型式如扇子，謂之扇型。噴霧形狀 (上往下看噴灑標的後形成形狀) 為單線狀兩側漸縮 (tapered edge)。

流場分佈

流場分佈

扇形噴嘴的流場分佈呈現中間較強兩端漸弱的山形流場分佈。

多件式設計

多件式設計

此產品為多件式快拆設計，若在較為嚴苛環境而導致噴嘴耗損的狀況下，此產品提供可便於拆裝更換噴頭的設計，節省人力與時間成本。

多種材質可供選擇

  • 噴頭-PP (聚丙烯)
  • 管扣-玻璃纖維強化級PP

多種材質可供選擇

在低壓操作下，即可產生具有均等分佈與中等衝擊力的廣角扇形噴霧，該扇形噴霧水簾較長，不易引起水霧。

以噴嘴軸心為基準，噴灑呈75°角，請確認使用環境能安裝利用。

多種角度供選擇

多種角度供選擇

扇型噴嘴角度可由145°~160°，低壓廣角噴嘴即便在1.5kg/cm² 相對低壓力下，仍可產生大角度的覆蓋面積，較標準扇型3kg/cm² 的操作壓力更小，更適合在低壓工作環境中工作。



噴灑原理

利用噴孔外的反射面達成噴霧設計，噴嘴內無複雜結構，提升異物通過能力，有效避免阻塞。

噴灑原理

關於公差

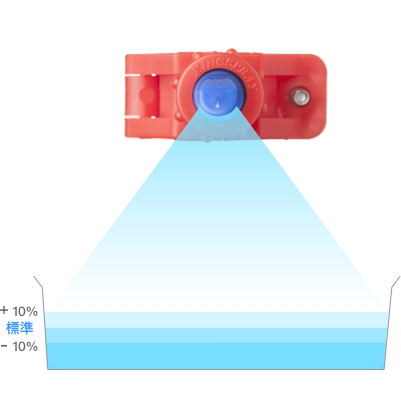

流量公差

流量公差

流量公差為標準流量正負10%

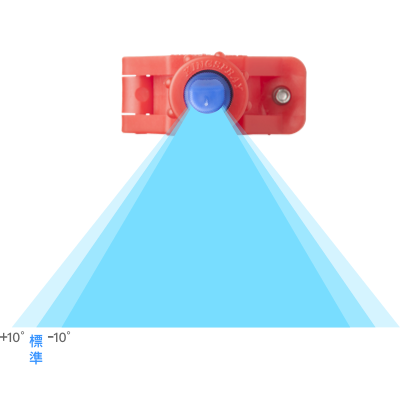

角度公差

角度公差

角度公差為標準角度的正負10度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

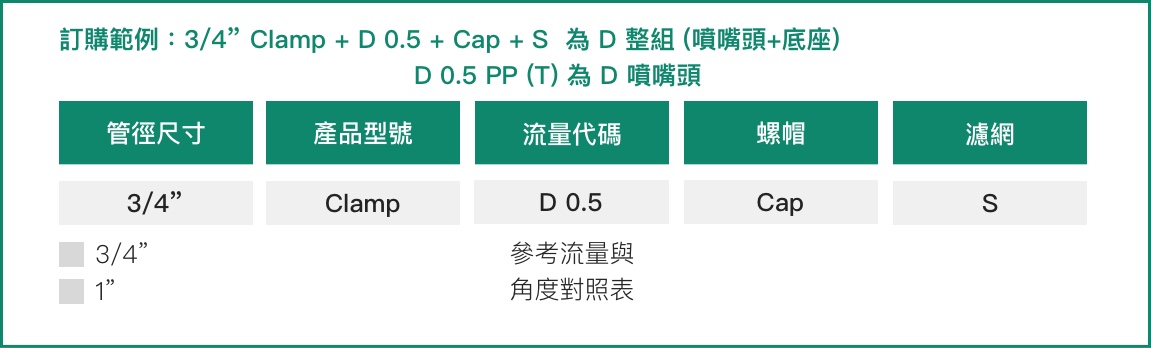

  • 規格範例：3/4” Clamp + D 0.5 + Cap + S  為 D 整組 (噴嘴頭+底座)/ D 0.5 PP (T) 為 D 噴嘴頭，以下為各數字所對應的選項與意涵。
單位
選擇
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 2.5
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 5.0
kgf/cm²
110° 0.5 粉紅
 v
 0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.51
125° 0.75 咖啡 v
 0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.77
120° 1.0 藍
 v
 0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.02
130° 1.5 紅
 v
 0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.53
145° 2.0 黑
 v
 0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.04
145° 3.0 紫
 v
 0.97 1.15 1.37 1.68 1.94 2.17 2.37 2.74 3.07
170° 5.0 綠
 v
 1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.11
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 0.05
MPa		 0.07
MPa		 0.1
MPa		 0.15
MPa		 0.2
MPa
 0.25
MPa		 0.3
MPa		 0.4
MPa		 0.5
MPa
110° 0.5 粉紅
 v
 0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.52
125° 0.75 咖啡 v
 0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.77
120° 1.0 藍
 v
 0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.03
130° 1.5 紅
 v
 0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.55
145° 2.0 黑
 v
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.06
145° 3.0 紫
 v
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.10
170° 5.0 綠
 v
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.16
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 0.5
bar
 0.7
bar		 1.0
bar		 1.5
bar		 2.0
bar		 2.5
bar		 3.0
bar		 4.0
bar		 5.0
bar
110° 0.5 粉紅
 v
 0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.52
125° 0.75 咖啡 v
 0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.77
120° 1.0 藍
 v
 0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.03
130° 1.5 紅
 v
 0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.55
145° 2.0 黑
 v
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.06
145° 3.0 紫
 v
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.10
170° 5.0 綠
 v
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.16
噴角 流量代碼 D 顏色 牙口尺寸 壓力對應流量 壓力對應流量
1/4" 3
psi		 7
psi		 10
psi		 15
psi		 21
psi		 30
psi		 40
psi		 50
psi		 60
psi
110° 0.5 粉紅
 v
 0.03 0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.12
125° 0.75 咖啡 v
 0.04 0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.19
120° 1.0 藍
 v
 0.06 0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.25
130° 1.5 紅
 v
 0.08 0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.37
145° 2.0 黑
 v
 0.11 0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.50
145° 3.0 紫
 v
 0.17 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.74
170° 5.0 綠
 v
 0.28 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.24
  • 標準壓力：紅字標明。
  • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
  • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
  • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。



相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

半導體業

半導體業

流量計監測化學液體，純水處理液體供應量的監控；噴嘴控制化學液體與純水的噴灑，確保製程純淨度與穩定性。

  • 清洗：輸送帶、薄膜、銅箔、造紙、玻璃板、各式板材、濾網、粉塵碎石、工具機清洗等。
  • 冷卻：輸送帶、桶槽、機械裝置、金屬、屋頂等。
  • 散佈：潤濕、化學藥品、水幕（防火、防塵、防臭等）、消泡等。


尺寸

牙規(BSPT) 尺寸(mm)   重量(g)
A B C D
3/4" Clamp 23 27.7 18 64 23.6
1"Clamp
 28.5 33 23.5 64 28

安裝

簡單六步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

管夾出水口對準噴管上開口


步驟二
步驟二

將管夾閉合



步驟三
步驟三

將螺絲旋入螺絲孔，以電動起子將螺絲旋緊

步驟四
步驟四

將噴嘴與螺帽安放在管夾上

步驟五
步驟五

調整好噴嘴方向並旋緊螺帽

步驟六
步驟六

安裝完成


找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定

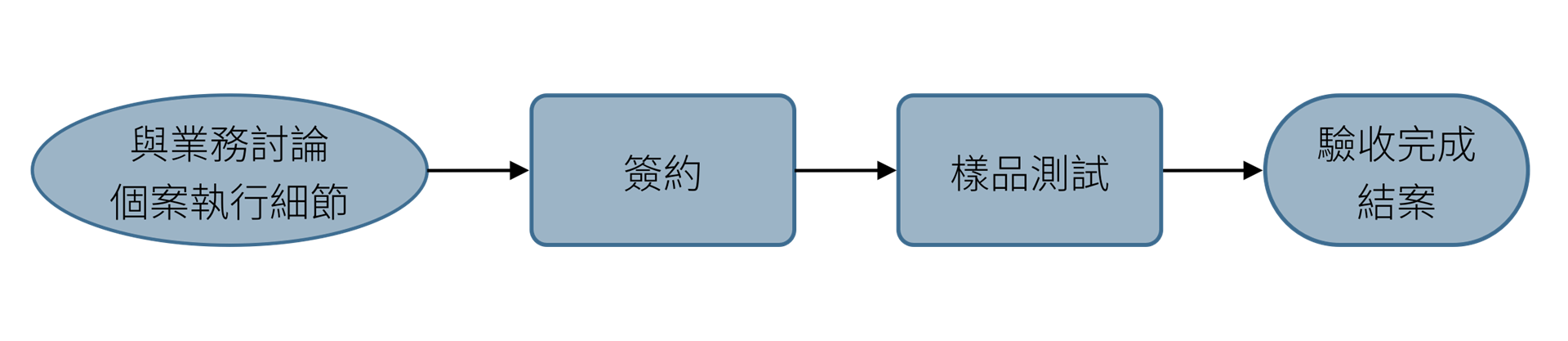

LORRIC提供專業的噴嘴客製服務，其流程為：1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
