D-Clamp 저압 광각 평면 팬 클램프 노즐

플라스틱 저압 와이드 앵글 팬형 노즐은 클램프형 설계로 분해가 용이하여 작업 비용을 절감합니다. 청소, 린싱, 분산, 습윤, 냉각, 물막; 용기 청소, 금속 부품, 기계, 철판, 선박, 고압 세척, PCB 박리; 가스 냉각; 화학물질 분사(에칭, 윤활제 및 살충제 용액) 등에 적합합니다.

브랜드：	LORRIC
노즐 유형：	팬형
유체 유형：	단일 유체
재질：	PVDF
나사 표준：	BSPT
클램프 재질：	유리 섬유 강화 PP
클램프 크기：	3/4", 1"

파일 다운로드

즉시 문의

평판 팬 노즐

평판 팬 노즐은 타원형 오리피스를 통해 액체를 강제로 통과시켜 액체를 팬 모양으로 퍼지게 하는 방식으로 작동합니다. 이 설계는 중앙에 강한 흐름을 제공하고, 가장자리로 갈수록 약한 흐름을 만들어 균일한 커버리지가 필요한 반도체, PCB 제조, 철강 산업과 같은 분야에 이상적입니다. 또한, 정밀한 제어가 가능하고 막힘에 강하며, 높은 충격력을 전달합니다.

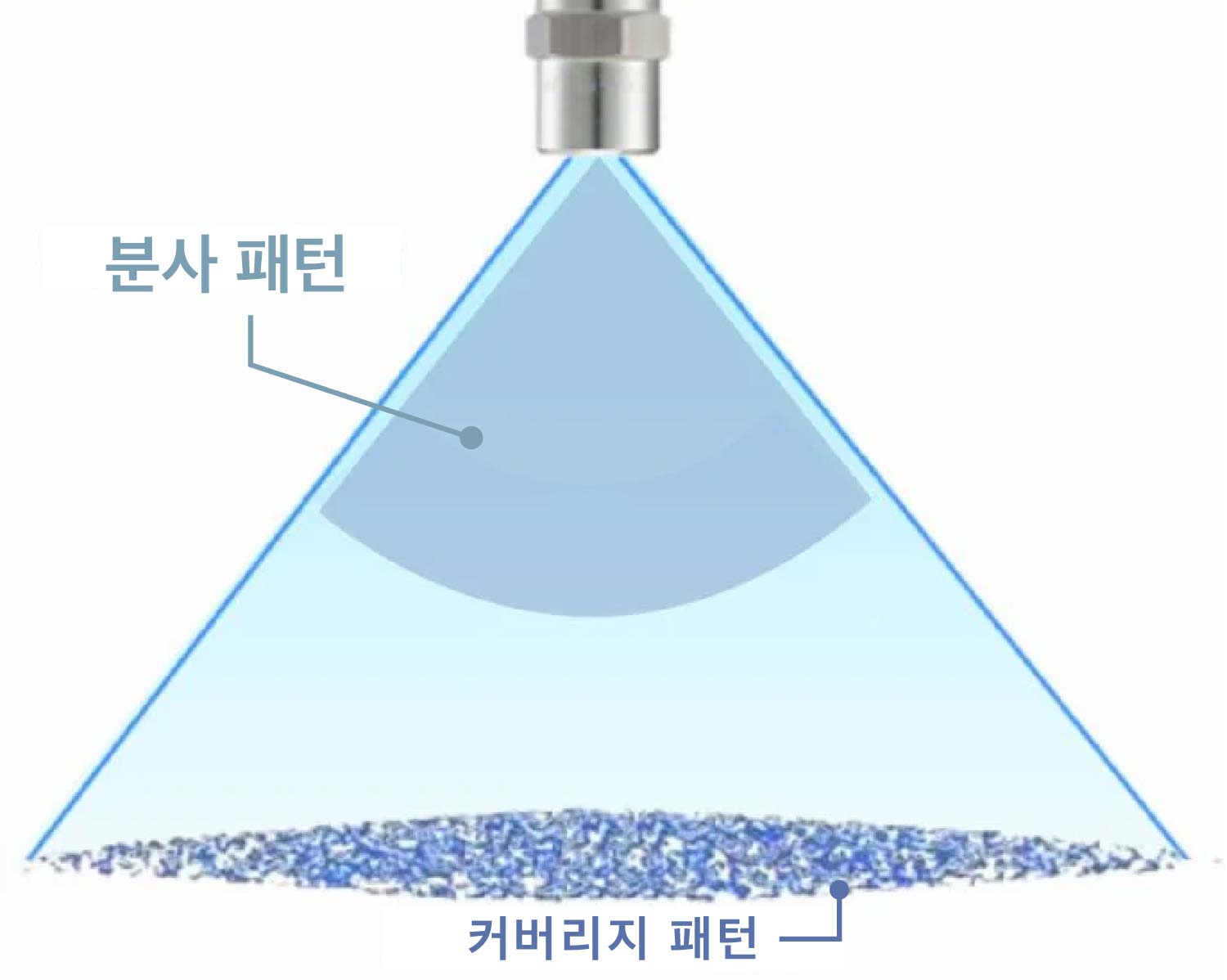

팬형 분사 노즐 분사 패턴

단유체 팬 스프레이 노즐은 팬과 유사한 스프레이 패턴을 형성하여 이름이 붙여졌습니다. 대상 영역을 위에서 바라보면, 커버리지 패턴은 양쪽이 테이퍼된 일자 형태를 이루게 됩니다.
더 알아보기: 노즐 스프레이 패턴

산 모양 유량 분포

팬 스프레이 노즐은 중앙에서 최대 분사량을 가지며, 가장자리로 갈수록 분사량이 줄어들어 산 모양의 분포를 형성합니다. 표면 세척과 같은 집중적인 충격이 필요한 작업에 적합합니다. 균일한 분사를 위해서는 노즐을 더 가깝게 설치해 커버리지 영역이 겹치도록 하여 분사 균일성을 향상시킬 수 있습니다.
자세히 알아보기: 노즐 유량 분포

다양한 유량 선택 가능

팬형 분사 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 1.5 Kg/cm²에서 유량은 0.28 Lpm에서 2.80 Lpm까지 다양합니다. (기타 유량 요구 사항은 사양서를 참조하거나 직접 문의해 주시기 바랍니다.)

75도 각도 분사

노즐 축에서 75도 각도로 분사하므로, 설치 환경이 이 구성을 허용하는지 확인해 주세요.

다양한 각도 선택 가능

팬형 노즐의 각도는 145°에서 160°까지 선택할 수 있습니다. 저압 광각 노즐은 상대적으로 낮은 압력인 1.5kg/cm²에서도 넓은 커버리지를 제공할 수 있습니다. 이는 표준 팬형 노즐의 3kg/cm²에 비해 낮은 작동 압력을 필요로 하여, 저압 환경에서 작업하기에 더욱 적합합니다.

저압에서의 균일한 분사

저압 조건에서도 넓은 각도의 팬형 스프레이를 생성하며, 균일한 분사와 적절한 충격력을 제공합니다. 이 팬형 스프레이 커튼은 길게 퍼지며, 물안개가 발생할 가능성이 적습니다.

다중 구성 디자인

이 제품은 다중 구성의 퀵 디스커넥트 디자인을 특징으로 하며, 가혹한 환경으로 인해 노즐이 손상되었을 때 노즐 헤드를 쉽게 교체할 수 있습니다. 이러한 설계는 인건비와 시간을 절약할 수 있습니다.

재질 선택 옵션

Tip：PP
Clamp：Strengthened Fiberglass PP (FRPP)

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±10% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±10% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주십시오.

아래 제공된 선택 지침에 따라 귀하의 요구 사항에 가장 적합한 노즐을 선택하십시오.
- 요구 사항에 맞는 노즐 직경(나사 크기)과 사양을 선택하십시오.
- 각 노즐의 분사 유량을 선택하십시오. 아래 표를 참고하십시오.
- 각 노즐의 분사 각도를 선택하십시오. 아래 표를 참고하십시오.
- 노즐 재질을 선택하십시오. 서로 다른 사용 환경에 따라 다양한 재질이 필요합니다. 사용 환경에 맞는 적절한 노즐 재질을 선택하십시오.

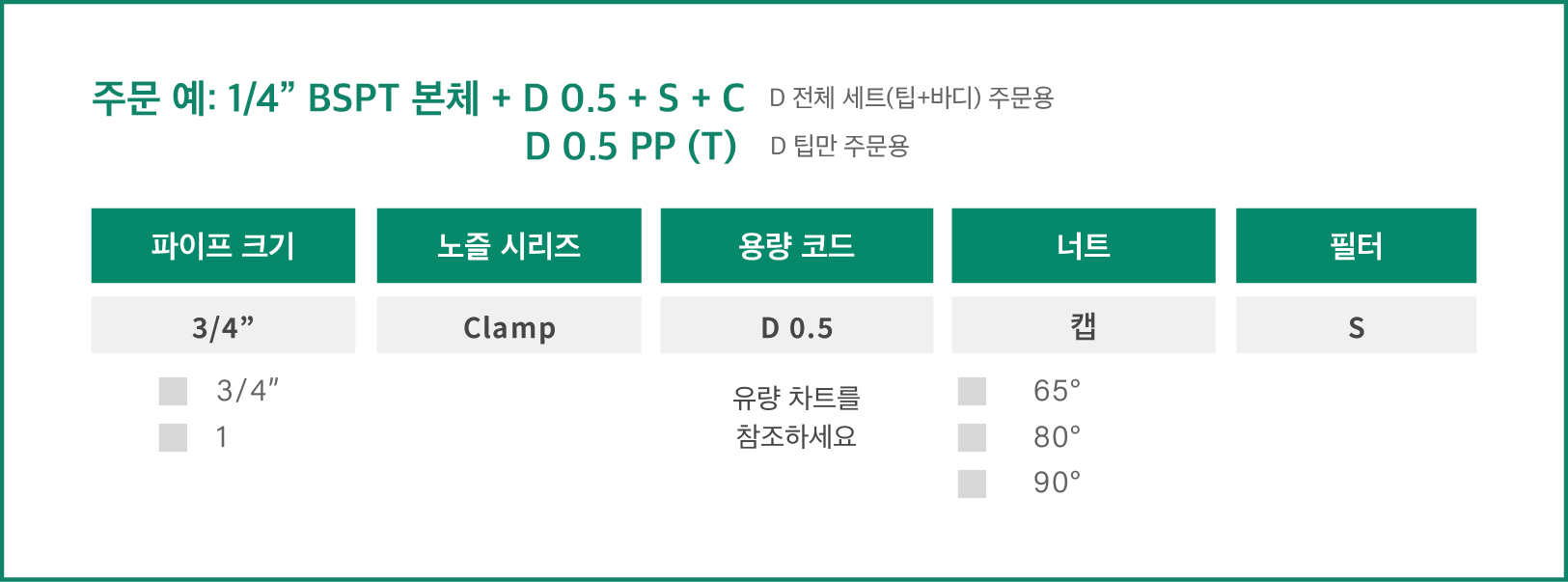

사양 예시: 3/4” 클램프 + D 0.5 + 캡 +S. 각 숫자는 다음과 같은 옵션과 의미를 나타냅니다.

선택
단위

분사 각도	용량 코드	D 색상	파이프 크기		압력에서의 용량
분사 각도	용량 코드	D 색상	1"	3/4"	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²
110°	0.5	Pink	v	v	0.16	0.19	0.23	0.28	0.32	0.36	0.40	0.46	0.51
125°	0.75	Brown	v	v	0.24	0.29	0.34	0.42	0.48	0.54	0.59	0.69	0.77
120°	1.0	Blue	v	v	0.32	0.38	0.46	0.56	0.65	0.72	0.79	0.91	1.02
130°	1.5	Red	v	v	0.48	0.57	0.69	0.84	0.97	1.08	1.19	1.37	1.53
145°	2.0	Black	v	v	0.65	0.77	0.91	1.12	1.29	1.45	1.58	1.83	2.04
145°	3.0	Purple	v	v	0.97	1.15	1.37	1.68	1.94	2.17	2.37	2.74	3.07
170°	5.0	Green	v	v	1.62	1.91	2.29	2.80	3.23	3.61	3.96	4.57	5.11

Spray Angle	Capacity Code	D Color	Pipe Size		Capacity at Pressure
Spray Angle	Capacity Code	D Color	1"	3/4"	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.4 MPa	0.5 MPa
110°	0.5	Pink	v	v	0.16	0.19	0.23	0.28	0.33	0.37	0.40	0.46	0.52
125°	0.75	Brown	v	v	0.24	0.29	0.35	0.42	0.49	0.55	0.60	0.69	0.77
120°	1.0	Blue	v	v	0.33	0.39	0.46	0.57	0.65	0.73	0.80	0.92	1.03
130°	1.5	Red	v	v	0.49	0.58	0.69	0.85	0.98	1.10	1.20	1.39	1.55
145°	2.0	Black	v	v	0.65	0.77	0.92	1.13	1.31	1.46	1.60	1.85	2.06
145°	3.0	Purple	v	v	0.98	1.16	1.39	1.70	1.96	2.19	2.40	2.77	3.10
170°	5.0	Green	v	v	1.63	1.93	2.31	2.83	3.26	3.65	4.00	4.62	5.16

Spray Angle	Capacity Code	D Color	Pipe Size		Capacity at Pressure
Spray Angle	Capacity Code	D Color	1"	3/4"	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	4.0 bar	5.0 bar
110°	0.5	Pink	v	v	0.16	0.19	0.23	0.28	0.33	0.37	0.40	0.46	0.52
125°	0.75	Brown	v	v	0.24	0.29	0.35	0.42	0.49	0.55	0.60	0.69	0.77
120°	1.0	Blue	v	v	0.33	0.39	0.46	0.57	0.65	0.73	0.80	0.92	1.03
130°	1.5	Red	v	v	0.49	0.58	0.69	0.85	0.98	1.10	1.20	1.39	1.55
145°	2.0	Black	v	v	0.65	0.77	0.92	1.13	1.31	1.46	1.60	1.85	2.06
145°	3.0	Purple	v	v	0.98	1.16	1.39	1.70	1.96	2.19	2.40	2.77	3.10
170°	5.0	Green	v	v	1.63	1.93	2.31	2.83	3.26	3.65	4.00	4.62	5.16

Spray Angle	Capacity Code	D Color	Pipe Size		Capacity at Pressure
Spray Angle	Capacity Code	D Color	1/2"	3/4"	3 psi	7 psi	10 psi	15 psi	21 psi	30 psi	40 psi	50 psi	60 psi
110°	0.5	Pink	v	v	0.03	0.04	0.05	0.06	0.07	0.09	0.10	0.11	0.12
125°	0.75	Brown	v	v	0.04	0.06	0.08	0.09	0.11	0.13	0.15	0.17	0.19
120°	1.0	Blue	v	v	0.06	0.08	0.10	0.12	0.15	0.18	0.20	0.23	0.25
130°	1.5	Red	v	v	0.08	0.13	0.15	0.19	0.22	0.26	0.30	0.34	0.37
145°	2.0	Black	v	v	0.11	0.17	0.20	0.25	0.29	0.35	0.41	0.45	0.50
145°	3.0	Purple	v	v	0.17	0.25	0.30	0.37	0.44	0.53	0.61	0.68	0.74
170°	5.0	Green	v	v	0.28	0.42	0.51	0.62	0.73	0.88	1.01	1.13	1.24

* 표준 압력: 빨간색 열로 표시됩니다.
* 모바일 환경에 맞게, 3개의 열과 3가지 압력만 표시됩니다. 더 많은 압력 데이터를 보려면 PC 또는 노트북에서 표를 확인하십시오.
* 제품 사양이 많아, 주로 공장의 현재 제품 라인업을 기준으로 제품을 제공합니다. 특정 사양이 아직 생산 중인지 확인하려면 당사에 문의해 주십시오.
