D หัวฉีดพัดแบนมุมกว้างแรงดันต่ำสำหรับงานอุตสาหกรรม

หัวฉีดพลาสติกแบบพัดลมสร้างการฉีดที่มุมกว้างที่ความดันต่ำและมีการออกแบบหลายชิ้นที่ถอดออกได้ง่ายเพื่อการเปลี่ยนทดแทนที่สะดวก ช่วยประหยัดทั้งแรงงานและเวลา เหมาะสำหรับการทำความสะอาดภาชนะ, ชิ้นส่วนโลหะ, เครื่องจักร, แผ่นเหล็ก, ถัง, การทำความสะอาดความดันสูง, การลอก PCB; การทำความเย็นของก๊าซ; และการฉีดสารเคมี (การกัด, การหล่อลื่น, และสารฆ่าแมลง) เป็นต้น

แบรนด์：	LORRIC
ประเภทหัวฉีด：	พัดลม
ประเภทของของเหลว：	ของเหลวเดี่ยว
วัสดุ：	PP
มาตรฐานเกลียว：	BSPT
ขนาดเกลียว：	1/4"

ดาวน์โหลดไฟล์

สอบถามตอนนี้

หัวฉีดพัดแบน

หัวฉีดพัดแบนทำงานโดยการบังคับของเหลวผ่านช่องเปิดรูปวงรี เพื่อกระจายของเหลวในรูปแบบพัดแบน การออกแบบนี้ให้แรงพ่นที่เข้มข้นตรงกลางและขอบที่อ่อนกว่า เหมาะสำหรับการพ่นครอบคลุมอย่างสม่ำเสมอในอุตสาหกรรมต่างๆ เช่น เซมิคอนดักเตอร์ การผลิต PCB และการแปรรูปเหล็ก
หัวฉีดชนิดนี้มีความแม่นยำสูงในการควบคุมการพ่น ป้องกันการอุดตันได้ดี และให้แรงกระแทกที่สูง

รูปแบบการพ่นของหัวฉีดแบบพ่นเป็นพัด

หัวพ่นแบบพัดของเหลวเดียวสร้างรูปแบบการพ่นที่คล้ายกับพัด จึงได้รับชื่อว่าเป็นหัวพ่นแบบพัด รูปแบบการกระจายเมื่อลงจากพื้นที่เป้าหมายจะมีลักษณะเป็นเส้นเดี่ยวที่มีขอบที่แหลมทั้งสองข้าง
เรียนรู้เพิ่มเติม: รูปแบบการกระจายของหัวพ่น

การกระจายการไหลแบบรูปทรงระฆัง

หัวพ่นแบบพัดมีปริมาณการพ่นสูงสุดที่กลางหัวพ่น ลดลงตามขอบข้างๆ ทำให้เกิดการกระจายแบบรูประฆัง เหมาะสำหรับการใช้งานที่ต้องการแรงกระแทกเข้มข้น เช่น การทำความสะอาดพื้นผิว สำหรับการพ่นที่สม่ำเสมอ ควรติดตั้งหัวพ่นให้ใกล้กันเพื่อให้พื้นที่การพ่นทับซ้อนกันและปรับปรุงความสม่ำเสมอ
เรียนรู้เพิ่มเติม: การกระจายการไหลของหัวพ่น

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแฟนมีอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ที่ความดันการออกแบบมาตรฐาน 1.5 Kg/cm² อัตราการไหลมีช่วงตั้งแต่ 0.28 Lpm ถึง 2.8 Lpm (สำหรับความต้องการอัตราการไหลอื่น ๆ โปรดดูในแผ่นข้อมูลสเปคหรือติดต่อเราทันที).
เรียนรู้เพิ่มเติม: ขนาดรูหัวพ่น, ขนาดปากหัวพ่น, และอัตราการไหล

การพ่น มุม 75 องศา

การพ่นที่มุม 75 องศาจากแกนหัวฉีด โปรดตรวจสอบให้แน่ใจว่าสภาพแวดล้อมในการติดตั้งรองรับการตั้งค่าในลักษณะนี้

มีมุมการพ่นให้เลือกหลายช่วง

หัวฉีดพัดแบนสามารถเลือกมุมการพ่นได้ตั้งแต่ 145° ถึง 160° หัวฉีดมุมกว้างแรงดันต่ำสามารถครอบคลุมพื้นที่ได้กว้าง แม้ใช้แรงดันเพียง 1.5 กก./ซม.² ซึ่งใช้แรงดันต่ำกว่าหัวฉีดพัดแบนมาตรฐานที่ต้องการแรงดัน 3 กก./ซม.² ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีแรงดันต่ำ

การกระจายตัวของน้ำที่สม่ำเสมอภายใต้แรงดันต่ำ

ภายใต้การทำงานที่แรงดันต่ำ หัวฉีดสามารถสร้างสเปรย์พัดแบนมุมกว้างที่กระจายตัวอย่างสม่ำเสมอและมีแรงกระแทกปานกลาง ม่านสเปรย์แบบพัดแบนจะยาวกว่าและมีโอกาสเกิดละอองน้ำน้อยลง

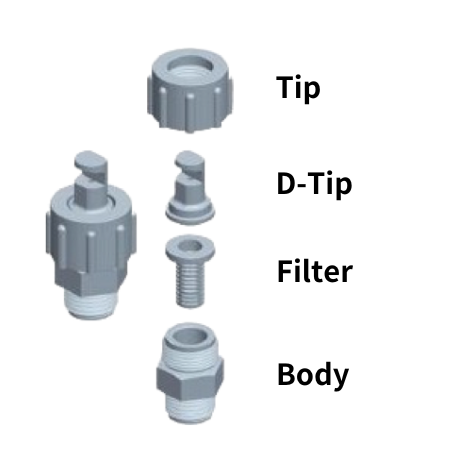

ดีไซน์แบบหลายชิ้น

ผลิตภัณฑ์นี้มีดีไซน์แบบถอดแยกหลายชิ้นที่เชื่อมต่อได้อย่างรวดเร็ว ช่วยให้สามารถเปลี่ยนหัวฉีดได้ง่ายในกรณีที่หัวฉีดเสียหายจากสภาพแวดล้อมที่รุนแรง การออกแบบนี้ช่วยประหยัดทั้งแรงงานและเวลาในการเปลี่ยนหัวฉีด

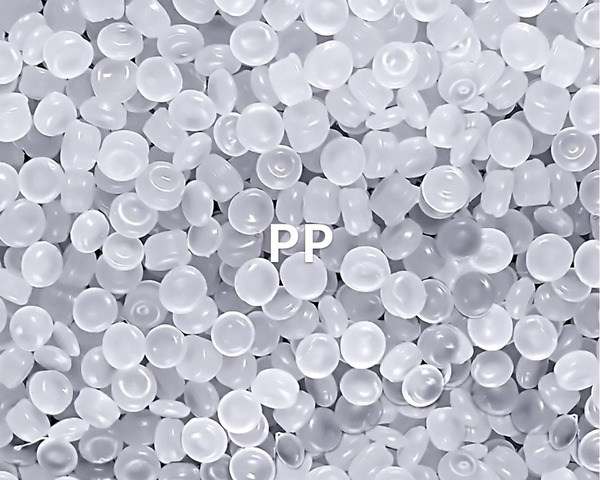

ตัวเลือกวัสดุ

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±10% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±10% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาสั่งซื้อโดยอ้างอิงจากข้อมูลด้านล่างนี้

กรุณาเลือกหัวฉีดที่เหมาะสมที่สุดตามข้อกำหนดที่ระบุไว้ด้านล่างนี้
- เลือกขนาดเส้นผ่าศูนย์กลางของหัวฉีด (ขนาดเกลียว) และสเปคที่ตรงตามความต้องการของคุณ.
- เลือกอัตราการไหลของการพ่นสำหรับแต่ละหัวฉีด กรุณาอ้างอิงจากแผนภูมิด้านล่าง.
- เลือกมุมพ่นสำหรับแต่ละหัวฉีด กรุณาอ้างอิงจากแผนภูมิด้านล่าง.
- เลือกวัสดุของหัวฉีด สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน กรุณาเลือกวัสดุที่เหมาะสมตามสภาพการใช้งานของคุณ.

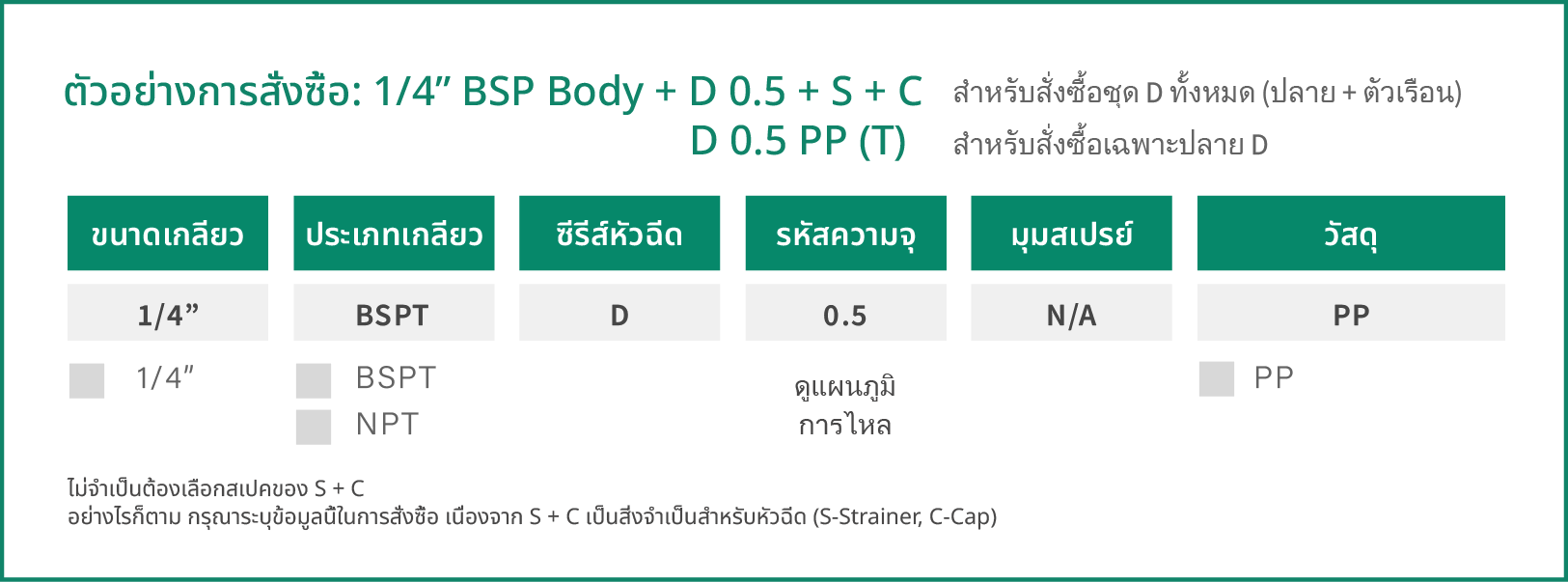

ตัวอย่างสเปค: 1/4” D 0.5 +S +C - (หัว+ตัว) / D 0.5 PP (T) - (หัว). ตัวเลขแต่ละตัวหมายถึงตัวเลือกและความหมายดังนี้.

เลือก
หน่วย

มุมการพ่น	รหัสความจุ	สี D	ขนาดเกลียว	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี D	1/4"	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²
110°	0.5	Pink	v	0.16	0.19	0.23	0.28	0.32	0.36	0.40	0.46	0.51
125°	0.75	Brown	v	0.24	0.29	0.34	0.42	0.48	0.54	0.59	0.69	0.77
120°	1.0	Blue	v	0.32	0.38	0.46	0.56	0.65	0.72	0.79	0.91	1.02
130°	1.5	Red	v	0.48	0.57	0.69	0.84	0.97	1.08	1.19	1.37	1.53
145°	2.0	Black	v	0.65	0.77	0.91	1.12	1.29	1.45	1.58	1.83	2.04
145°	3.0	Purple	v	0.97	1.15	1.37	1.68	1.94	2.17	2.37	2.74	3.07
170°	5.0	Green	v	1.62	1.91	2.29	2.80	3.23	3.61	3.96	4.57	5.11

มุมการพ่น	รหัสความจุ	สี D	ขนาดเกลียว	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี D	1/4"	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.4 MPa	0.5 MPa
110°	0.5	Pink	v	0.16	0.19	0.23	0.28	0.33	0.37	0.40	0.46	0.52
125°	0.75	Brown	v	0.24	0.29	0.35	0.42	0.49	0.55	0.60	0.69	0.77
120°	1.0	Blue	v	0.33	0.39	0.46	0.57	0.65	0.73	0.80	0.92	1.03
130°	1.5	Red	v	0.49	0.58	0.69	0.85	0.98	1.10	1.20	1.39	1.55
145°	2.0	Black	v	0.65	0.77	0.92	1.13	1.31	1.46	1.60	1.85	2.06
145°	3.0	Purple	v	0.98	1.16	1.39	1.70	1.96	2.19	2.40	2.77	3.10
170°	5.0	Green	v	1.63	1.93	2.31	2.83	3.26	3.65	4.00	4.62	5.16

มุมการพ่น	รหัสความจุ	สี D	ขนาดเกลียว	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี D	1/4"	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	4.0 bar	5.0 bar
110°	0.5	Pink	v	0.16	0.19	0.23	0.28	0.33	0.37	0.40	0.46	0.52
125°	0.75	Brown	v	0.24	0.29	0.35	0.42	0.49	0.55	0.60	0.69	0.77
120°	1.0	Blue	v	0.33	0.39	0.46	0.57	0.65	0.73	0.80	0.92	1.03
130°	1.5	Red	v	0.49	0.58	0.69	0.85	0.98	1.10	1.20	1.39	1.55
145°	2.0	Black	v	0.65	0.77	0.92	1.13	1.31	1.46	1.60	1.85	2.06
145°	3.0	Purple	v	0.98	1.16	1.39	1.70	1.96	2.19	2.40	2.77	3.10
170°	5.0	Green	v	1.63	1.93	2.31	2.83	3.26	3.65	4.00	4.62	5.16

มุมการพ่น	รหัสความจุ	สี D	ขนาดเกลียว	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี D	1/4"	3 psi	7 psi	10 psi	15 psi	21 psi	30 psi	40 psi	50 psi	60 psi
110°	0.5	Pink	v	0.03	0.04	0.05	0.06	0.07	0.09	0.10	0.11	0.12
125°	0.75	Brown	v	0.04	0.06	0.08	0.09	0.11	0.13	0.15	0.17	0.19
120°	1.0	Blue	v	0.06	0.08	0.10	0.12	0.15	0.18	0.20	0.23	0.25
130°	1.5	Red	v	0.08	0.13	0.15	0.19	0.22	0.26	0.30	0.34	0.37
145°	2.0	Black	v	0.11	0.17	0.20	0.25	0.29	0.35	0.41	0.45	0.50
145°	3.0	Purple	v	0.17	0.25	0.30	0.37	0.44	0.53	0.61	0.68	0.74
170°	5.0	Green	v	0.28	0.42	0.51	0.62	0.73	0.88	1.01	1.13	1.24

* ความดันมาตรฐาน: คอลัมน์ที่มีสีแดง.
* สำหรับการแสดงผลที่เหมาะสมกับมือถือ จะแสดงเพียง 3 คอลัมน์พร้อมกับ 3 ประเภทของความดัน หากต้องการข้อมูลความดันเพิ่มเติม กรุณาตรวจสอบจากแผนภูมิใน PC หรือแล็ปท็อป.
* เนื่องจากจำนวนสเปคของสินค้ามีมาก เราจึงเสนอสินค้าตามรายการปัจจุบันของโรงงานเป็นหลัก หากท่านต้องการยืนยันว่าสเปคเฉพาะยังคงผลิตอยู่หรือไม่ กรุณาติดต่อเรา.

การใช้งาน

แผงวงจรพิมพ์ (PCB)

เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี

เหล็กและเหล็กกล้า

เครื่องวัดการไหลตรวจสอบน้ำหล่อเย็นและก๊าซ ส่วนหัวฉีดควบคุมการพ่นสารเคมีเพื่อให้เคลือบสม่ำเสมอและคุณภาพเสถียร

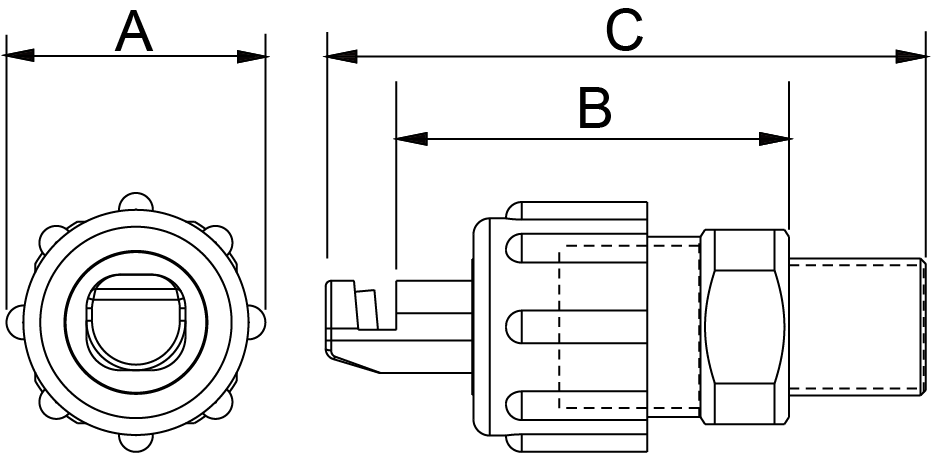

ขนาด

เกลียว (BSPT)	ขนาด (mm)			น้ำหนัก (g)
เกลียว (BSPT)	A	B	C	น้ำหนัก (g)
1/4"	23	36	54	6.6

การติดตั้งแบบเกลียว

ติดตั้งง่ายใน 2 ขั้นตอน!

ขั้นตอนที่ 1

ตรวจสอบให้แน่ใจว่า ขนาดหัวฉีดตรงกับขนาดเกลียวของท่อ

ขั้นตอนที่ 2

พันเทปเทฟลอน แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อ ป้องกันการรั่วไหล

ขั้นตอนที่ 3

การติดตั้ง เสร็จสมบูรณ์

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
โปรดทราบ
- มี ข้อกำหนดขั้นต่ำในการสั่งซื้อ
- มี ช่องทางการขายเฉพาะ ซึ่งต้องได้รับการ ตกลงร่วมกันทั้งสองฝ่าย
