TWMF – Boquilla de cono lleno

Fácil de ajustar, instalar y mantener, nuestra boquilla cónica de núcleo sólido garantiza una distribución uniforme y es resistente a obstrucciones. Se utiliza comúnmente en el proceso de pretratamiento en la industria de la pintura.

Marca: LORRIC
Tipo de Boquilla: Cono Sólido
Tipo de Fluido: Monofluido
Materiales: SS303, SS316, Latón
Estándar de Rosca: BSPT
Tamaño de Rosca: 1/4"


Boquilla de cono de núcleo con ranuras múltiples

El líquido fluye a través del núcleo ranurado de la boquilla, generando corrientes giratorias. La fuerza centrífuga forma un patrón de pulverización circular. El núcleo garantiza un flujo y una pulverización uniforme, siendo ideal para procesos en semiconductores, distribución química, limpieza y enfriamiento.

Boquilla de cono de núcleo con ranuras múltiples
Patrón de pulverización de boquilla de cono lleno

Patrón de pulverización de boquilla de cono lleno

Las boquillas de un solo fluido producen un patrón de pulverización cónico, comúnmente conocido en la industria como boquillas de cono lleno. La forma de cobertura (vista desde arriba después de pulverizar sobre el objetivo) es circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de flujo en forma de montaña

El volumen de pulverización alcanza su punto máximo en el centro y disminuye hacia los bordes, formando una distribución en forma de montículo. Ideal para aplicaciones de impacto concentrado como la limpieza de superficies. Para una cobertura uniforme, reduzca el espacio entre boquillas para superponer las áreas de pulverización y mejorar la consistencia.
Más información: Distribución del Campo de Flujo de la Boquilla

Distribución de flujo en forma de montaña
Diseño de boquilla de dos piezas

Diseño de boquilla de dos piezas

El diseño de dos piezas permite un mantenimiento rápido y sencillo.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus necesidades según las pautas de selección proporcionadas a continuación.
    • Seleccione el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Elija el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Elija el material adecuado según su entorno de uso.

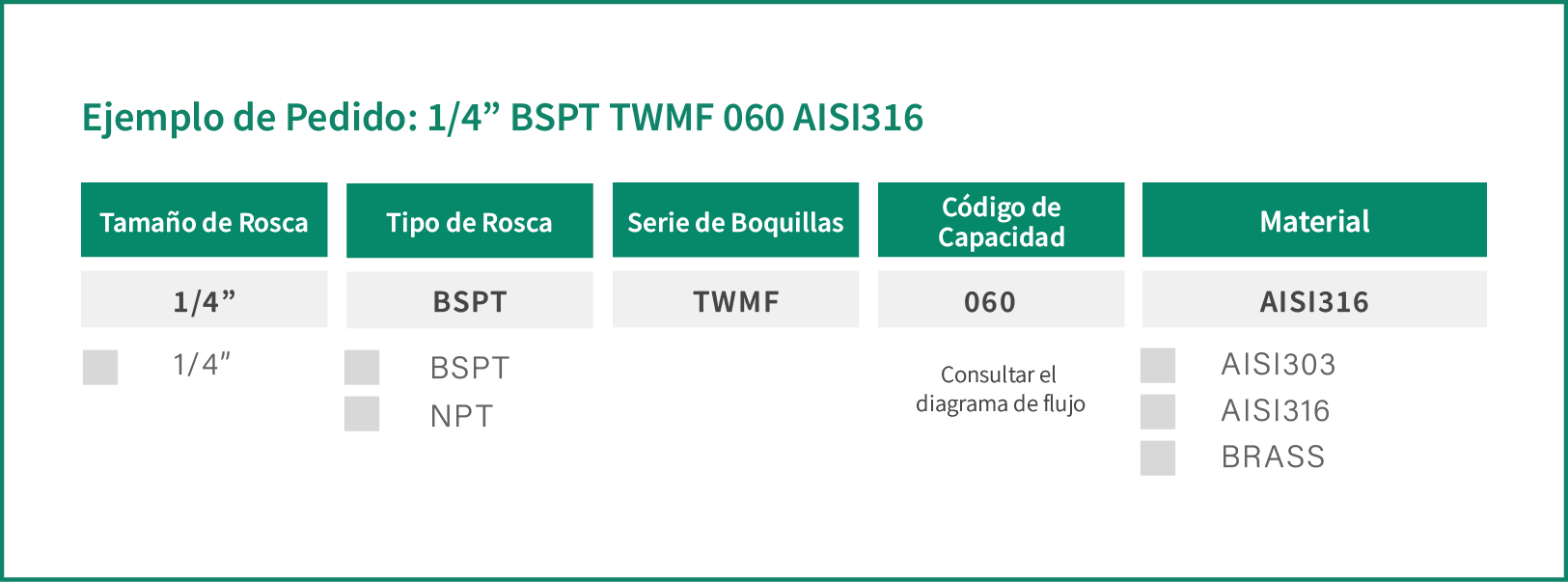

  • Ejemplo de especificación: 1/4” BSPT TWMF 060 AISI303. Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
60° 060 v
3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
60° 060 v 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.7
bar
1
bar
1.5
bar
2
bar
4.0
bar
6.0
 bar
8.0
 bar
10
bar
15
bar
60° 060 v 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
60° 060 v 0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.
