TWMF Nozzle Spray Full Cone

Nozzle full cone LORRIC mudah disesuaikan, dipasang, dan dirawat, memastikan distribusi semprotan yang merata serta tahan sumbatan. Nozzle ini umum digunakan dalam proses pre-treatment di industri pengecatan atau coating.

Brand：	LORRIC
Tipe Nozzle：	Solid Cone
Tipe Fluida：	Single-fluid
Material：	SS303, SS316, Brass
Standar Thread：	BSPT
Ukuran Thread：	1/4"

Dapatkan Penawaran Sekarang

Spray Nozzle dengan Desain Inti Multi-Slot

Cairan mengalir melalui inti multi-slot pada nozzle, menciptakan aliran yang berputar. Gaya sentrifugal membentuk pola semprotan melingkar. Inti ini memastikan aliran dan semprotan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, pembersihan, dan pendinginan.

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Nozzle dengan desain dua bagian

Desain dua bagian nozzle mempercepat dan mempermudah saat perawatan

Pilihan Material

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.
Contoh spesifikasi: 1/4” BSPT TWMF 060 AISI303. Setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan Unit

Sudut Semprotan	Kode Kapasitas	Ukuran Thread (Ulir)	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1/4"	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
60°	060	v	3.55	4.24	5.20	6.00	8.49	10.39	12.00	13.42	16.43

Sudut Semprotan	Kode Kapasitas	Ukuran Thread (Ulir)	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1/4"	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
60°	060	v	3.58	4.28	5.25	6.06	8.57	10.49	12.12	13.55	16.59

Sudut Semprotan	Kode Kapasitas	Ukuran Thread (Ulir)	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1/4"	0.7 bar	1 bar	1.5 bar	2 bar	4.0 bar	6.0 bar	8.0 bar	10 bar	15 bar
60°	060	v	3.58	4.28	5.25	6.06	8.57	10.49	12.12	13.55	16.59

Sudut Semprotan	Kode Kapasitas	Ukuran Thread (Ulir)	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1/4"	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
60°	060	v	0.94	1.15	1.33	1.57	2.30	2.82	3.26	3.52	4.20

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 90° dan 120° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

Industri Baja

Flowmeter memantau aliran air dan gas untuk efisiensi optimal, sedangkan nozzle mengontrol penyemprotan cairan kimia untuk kualitas lapisan yang merata.

Size

Thread(BSPT)	Size(mm)		Weight(g)
Thread(BSPT)	A	B	SS303	SS316	Brass
1/8"	19	35	-	47.0	53.5
3/4"	23	42	-	-	-

Thread installation

Easy installing with 2 simple steps!

Step 1

Please ensure that the nozzle size matches the thread size on the pipes.

Step 2

Apply Teflon tape, tighten nozzle clockwise for no leaks.

Step 3

Complete the installation.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

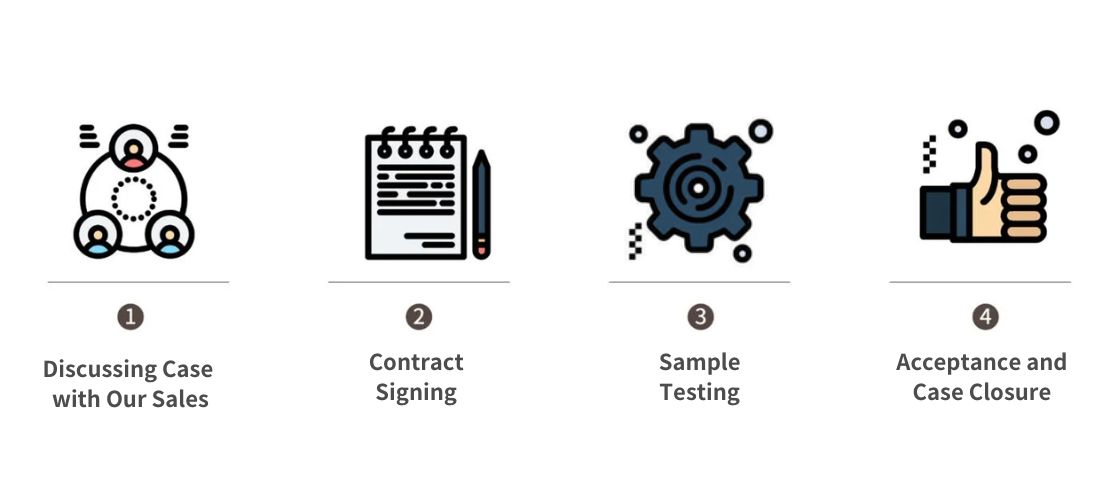

Working Process and matters need attention of Nozzle Customization

We provide custom nozzle services according to standard operating procedures.
Please note
- There are minimum quantity requirements
- There are exclusive sales channels must be mutually agreed upon
