F46 Medidor de flujo sin guía 1½"-2", 20-100LPM~35-250LPM

Medidor de flujo de área variable sin guía, diseñado sin rieles de guía, adecuado para soluciones corrosivas con metales. Fácil de instalar y a prueba de fugas en operaciones de giro, ofreciendo ajuste sencillo y posicionamiento preciso. Presenta una dinámica de flujo estable, ideal para instalaciones en espacios reducidos. Su diseño patentado de doble puntero y escalas grabadas con láser mejoran la comodidad del monitoreo de flujo.

Marca: LORRIC
Tamaño del adaptador: 1-1/2", 2"
Material del cuerpo: PSU
Fluido aplicable: Líquido (Altamente corrosivo)
Material del flotador: Teflón, PP, PVDF
Precisión de medición: ± 5% F.S.
Resistencia a la presión:
 6.0kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño sin riel guía

Diseño sin riel guía

El flotador está fabricado con materiales especiales, especialmente adecuado para soluciones corrosivas para metales y entornos que requieren alta resistencia química.

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, entre otros.

Cuerpo de PSU para soluciones químicas
Uniones mecanizadas de torneado únicas, instalación de inserción suave

Uniones mecanizadas de torneado únicas, instalación de inserción suave

No te conformes con las dificultades de las juntas de intubación tradicionales. La innovación de LORRIC ofrece juntas procesadas por torneado con una pared de tubería especialmente diseñada, garantizando una instalación suave y sin esfuerzo. ¡Despídete de los ajustes difíciles y da la bienvenida a una instalación sencilla!

Superficies de contacto planas en accesorios, combinadas con O-ring para garantía a prueba de fugas

La mayoría de los accesorios disponibles en el mercado son moldeados por inyección, lo que provoca superficies onduladas debido a la contracción por enfriamiento. LORRIC fabrica accesorios mediante torneado, logrando una superficie lisa sin depresiones, combinada con un sello O-ring para una experiencia sin preocupaciones y a prueba de fugas.

Superficies de contacto planas en accesorios, combinadas con O-ring para garantía a prueba de fugas
Personalización de escala de caudalímetro

Personalización de escala de caudalímetro

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador. LORRIC ofrece personalización ajustada a la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

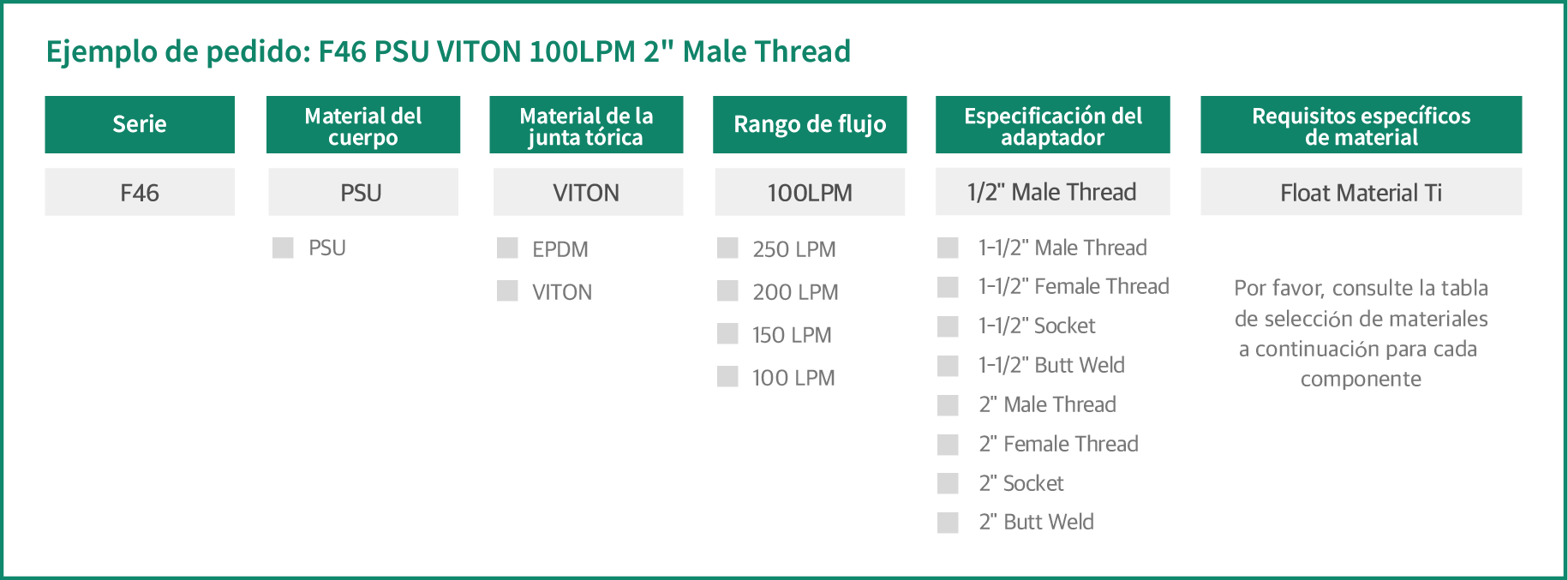

Please place your order according below information

How to place an order for LORRIC flowmeters?
  • Select the ideal flow meter based on your material requirements for each component
  • Please refer to following order example for placing order to LORRIC
Series F46 PSU
Applicable Fluid Liquid (Highly corrosive
Body Material PSU
Float Material PP / PVDF / Teflon
O-ring Materia
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Range
(L/min)
20 - 100 L/min (Teflon Float)
30 - 150 L/min (PVDF Float)
35 - 200 L/min (PP Float)
 35 - 250 L/min (PP Float)
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO  PPH / PVDF
Socket Weld ISO   PPH / PVDF
2"
Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld
 ISO  PPH / PVDF
 Flange  JIS 10K UPVC
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Tamaño

    Unit:mm ( * for Flange Version)

    Socket A / F*
    B / G*
    C / H*
    D E weight(g)
    1-1/2" Female Thread 346 187 79.5 109 127

    1400

    1-1/2" CNS 347 187 80 109 127
    1-1/2" ANS 347 187 80 109 127
    1-1/2"JIS 345 187 79 109 127
    2" Male Thread 345 187 79 109 127
    2"Female Thread 345 187 79 109 127
    2" CNS 357 187 85 109 127
    2" ANS 345 187 79 109 127
    2"JIS 357 187 85 109 127
    PPOD72.7
    ID60.1
    305 187 59 109 127
    PPOD60
    ID48.9
    345 187 79 109 127
    Flange 2" 390 187 155 - -

    Instalación

    ¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

    Paso 1
    Paso 1

    Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

    Paso 2
    Paso 2

    Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

    Paso 3
    Paso 3

    Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

    Aplicaciones

    PCBs

    PCBs

    Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

    Tratamiento de aguas residuales

    Tratamiento de aguas residuales

    Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

    Industrias de agua purificada

    Industrias de agua purificada

    Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

    ¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

    Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

    ¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

    ¿Qué personalizamos?

    • Unidades de medida distintas (LPM, LPH, CMPM y más)
    • Escala principal y secundaria
    • Densidades de líquidos variadas
    • Peso molecular de gases diferentes
    • Diversos rangos de medición
    ¿Qué personalizamos?

    Personalización de escalas de caudalímetros: Guía paso a paso

    • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
    • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
    • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
