F46 Flow Meter Rotameter Tanpa Guide Rail 1½"-2", 20-100LPM~35-250LPM

Rotameter tanpa guide rail dari LORRIC, yang ideal untuk larutan korosif, menawarkan pemasangan yang mudah, pengendalian aliran yang presisi, dan operasi bebas kebocoran. media untuk menghubungkan alarm aliran dengan komputer.

Brand:	LORRIC
Ukuran adapter:	1-1/2", 2"
Material body:	PSU
Jenis cairan:	Cairan (Sangat Korosif)
Material float:	Teflon, PP, PVDF
Akurasi Pengukuran:	±5%FS
Working pressure:	6.0kg/cm²

File download

Rotameter

Rotameter adalah alat pengukur aliran tipe area yang mengukur aliran dengan menyeimbangkan gaya apung cairan dan berat float, sehingga ideal untuk pengamatan aliran secara langsung. asi tergantung pada model. Rotameter banyak digunakan dalam industri kimia, farmasi, dan pengolahan makanan untuk memantau aliran cairan atau gas .
Pelajari lebih lanjut: Cara Membaca Float Rotameter

Indikator Ganda Paten yang Memudahkan Pemantauan

DENGAN MEMPERTIMBANGKAN Kebutuhan Pangguna, Lorric Hadir dengan desain indikator Ganda Untuk Memantau Interval Batas Dan Bawah, Selyga Memudahkan Penguna D Alam mengidentifikikikikikikikikikikikikikikikikikikkikikikikikikikikikikaSi Status Aliran Hanya Dalam Sekilas. Pengguna Cukup Men gGeser Penunjuk Untator REntang PEMANTAAN ALIRAN SESUTUHAN.

Skala Derajat Presisi dengan Pengukiran Laser

LORRIC mengkalibrasi setiap rotameter dengan presisi di pabrik untuk mengimbangi variasi berat float, memastikan performa yang optimal.

Desain Tanpa Guide Rail

Float terbuat dari bahan khusus yang sangat cocok untuk larutan yang korosif terhadap logam dan lingkungan yang memerlukan ketahanan kimia tinggi.

Material PSU untuk Solusi Kimia

Bahan body dari PSU (Polysulfone) Dirancang khusus untuk tahan terhadap asam, basa, dan elektrolit, sehingga sangat cocok digunakan dengan bahan kimia seperti asam sulfat dan natrium hidroksida.

Sambungan Machined Turning yang Unik, Pemasangan Jadi Lebih Mudah

Tak perlu lagi ribet dengan sambungan pipa yang susah dipasang.

Permukaan sambungan yang datar dan segel O-ring untuk Jaminan Bebas Kebocoran

Kebanyakan sambungan injeksi menghasilkan permukaan yang tidak rata akibat penyusutan saat pendinginan. Sambungan dari LORRIC yang diproses dengan teknologi turning menghadirkan kualitas tak tertandingi.

Flowmeter scale customization

Beragam bahan kimia memiliki berat jenis yang berbeda, yang mempengaruhi daya apung float.

Please place your order according to below information

How to place an order for LORRIC flowmeters?

Select the ideal flow meter based on your material requirements for each component

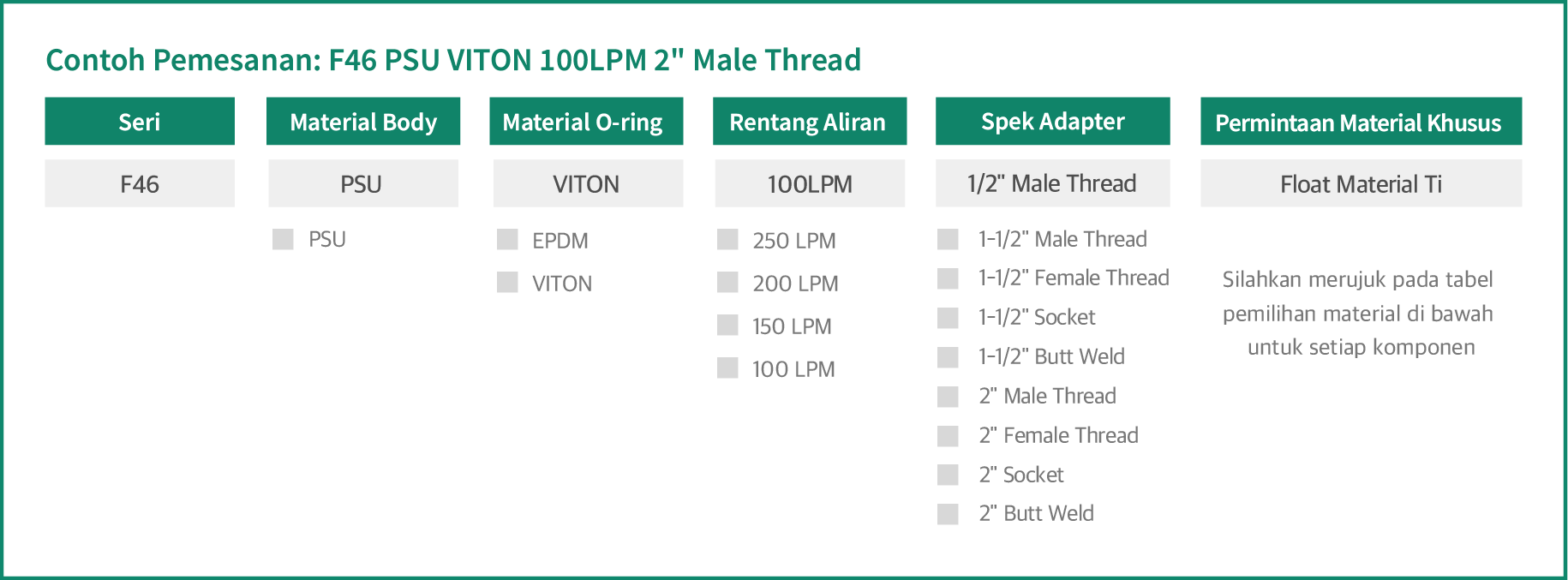

Please refer to the following order example for placing order to LORRIC

Series	F46 PSU
Applicable Fluid	Liquid (Highly corrosive
Body Material	PSU
Float Material	PP/PVDF/Teflon
O-ring Materia	EPDM/VITON
Union Nuts Material	UPVC
Guide Rod Bottom Material	PP
Scale Range (L/min)	20 - 100 L/min (Teflon Float)
	30 - 150 L/min (PVDF Float)
	35 - 200 L/min (PP Float)
	35 - 250 L/min (PP Float)

Adapter Size and Adapter Material
1/2"
	Male Thread	BSPT	UPVC/PP
	Male Thread	NPT	UPVC/PP
	Female Thread	BSPT	UPVC/PP
	Female Thread	NPT	UPVC/PP
	Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Butt Weld	ISO	PPH/PVDF
	Socket Weld	ISO	PPH/PVDF

2"
	Male Thread	BSPT	UPVC/PP
	Male Thread	NPT	UPVC/PP
	Female Thread	BSPT	UPVC/PP
	Female Thread	NPT	UPVC/PP
	Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Butt Weld	ISO	PPH/PVDF
	Socket Weld	ISO	PPH/PVDF
	Flange	JIS 10K	UPVC

Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)

All adapters can be manufactured to order, please contact us for price and lead time. Specs: adapter 1/2" NPT male/ female thread (UPVC / PP / PSU) type is made custom, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.

Above temperature information is for reference only and may not be applicable for all environments.

Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.

Size

Unit: mm (* for Flange Version)

Socket	A/F*	B/G*	C/H*	D	E	weight(g)
1-1/2" Female Thread	346	187	79.5	109	127	1400
1-1/2" CNS	347	187	80	109	127
1-1/2"ANS	347	187	80	109	127
1-1/2"JIS	345	187	79	109	127
2" Male Thread	345	187	79	109	127
2" Female Thread	345	187	79	109	127
2" CNS	357	187	85	109	127
2"ANS	345	187	79	109	127
2"JIS	357	187	85	109	127
PPOD72.7 ID60.1	305	187	59	109	127
PPOD60 ID48.9	345	187	79	109	127
Flange 2"	390	187	155	-	-

Installation

Three easy steps! Effortlessly install the rotameter!

Step1

Ensure the main line is vertically installed and that there is ample space to accommodate the flow meter size.

Step2

Loosen the upper and lower interfaces, including the nuts, and affix them to the pipe using adhesive until the glue sets.

Step3

Position the body in the center and secure the upper and lower unions.

Applications

{System generates related industries}

Working with sulfuric acid, caustic soda, or unique specialty chemicals? Explore our tailored specific gravity scale customization services

Diverse chemicals, varying specific gravity. LORRIC offers bespoke specific gravity customization to match your chemical needs. No more on-site manual height adjustments!

What we customize

Different measure unit (LPM, LPH, CMPM and more)
Main and secondary scale
Different liquid proportions
Different gas molecular weights
Different measuring ranges

Customizing Flow Meter Scales: A Step-by-Step Guide

Range of customized flow capacity should be stayed within the capacity of existing products.
Customizable capacity will be affected by customization of proportion and viscosity, please contact us directly for this service.
To customize too compressed flow scales is not suggested, and leads to difficulty of on-site observation
