F311 Caudalímetro de Área Variable 1/2"~1", 20-100 LPM

Caudalímetro de área variable LORRIC, experimenta la máxima facilidad de instalación con procesamiento de torneado – sin fugas, ajuste y posicionamiento sin esfuerzo, un campo de flujo estable, tamaño compacto para instalación en espacios reducidos, nuestro diseño patentado de doble indicador y escala grabada con láser para una mejor monitorización del flujo.

Marca: LORRIC
Tamaño del adaptador: 1/2", 3/4", 1"
Material del cuerpo: PC / PSU
Fluido aplicable: Agua potable (PC)
  Soluciones ácidas y básicas (PSU)
Material del flotador: SS316
Precisión de medición: ± 5% F.S.
Presión de trabajo: 5.0 kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño de riel guía

Diseño de riel guía

El diseño de riel guía limita eficazmente el movimiento del flotador dentro del tubo, reduciendo la oscilación o rotación causada por la turbulencia. Este diseño mejora la precisión de la medición al garantizar que el flotador permanezca alineado con el eje del caudalímetro de área variable, a diferencia de los modelos sin guía, donde el flotador puede desviarse del eje y afectar la precisión del caudal.

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, entre otros.

Cuerpo de PSU para soluciones químicas
Mecanizado delicado del flotador

Mecanizado delicado del flotador

LORRIC aprovecha 30 años de experiencia en la industria, aplicando mecánica de fluidos para perfeccionar el diseño del flotador. Mediante mecanizado CNC de precisión, cada flotador se fabrica con una precisión similar a la de una joya, garantizando un monitoreo estable para el caudalímetro de área variable.

La unión mecanizada exclusiva, garantiza una instalación e inserción sin esfuerzo

No te conformes con uniones de baja calidad. La mayoría son moldeadas por inyección, lo que genera superficies irregulares debido a la contracción por enfriamiento. Las uniones mecanizadas originales de LORRIC ofrecen una calidad inigualable, con una superficie perfectamente lisa, sellado con junta tórica para mayor seguridad y sin fugas. ¡Elige LORRIC para un rendimiento superior!

La unión mecanizada exclusiva, garantiza una instalación e inserción sin esfuerzo
La superficie plana de la unión garantiza un sellado con O-ring sin fugas

La superficie plana de la unión garantiza un sellado con O-ring sin fugas

No te conformes con uniones de baja calidad. La mayoría son moldeadas por inyección, lo que provoca superficies irregulares debido a la contracción por enfriamiento. Las uniones de LORRIC, procesadas mediante torneado, ofrecen una calidad inigualable. Con una superficie perfectamente lisa y un sellado con O-ring para mayor seguridad y cero fugas, elige LORRIC para un rendimiento superior.

Personalización de la escala del caudalímetro

Los productos químicos tienen diferentes gravedades específicas, lo que afecta la flotabilidad del flotador. LORRIC ofrece personalización de escala según la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

Personalización de la escala del caudalímetro

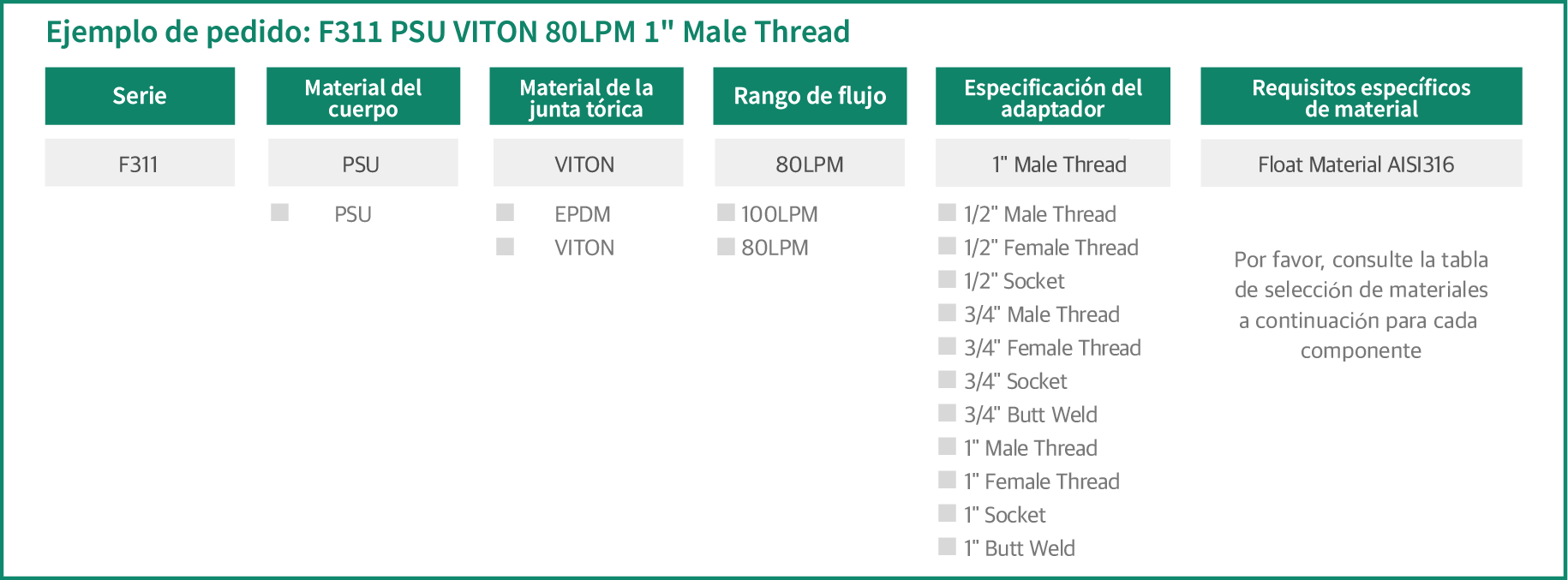

Please place your order according below information

How to place an order for LORRIC flowmeters?
  • Select the ideal flow meter based on your material requirements for each component
  • Please refer to following order example for placing order to LORRIC
Series F311 PSU
Applicable Fluid Chemical and Non-organic Solvents
Body Material PSU
Float Material AISI 316
Guide Rod Material
O-ring Materia
EPDM / VITON
Union Nuts Material UPVC
Guide Rod Bottom Material PP
Scale Rang
(L/min)
23 - 80 L/min
20 - 100 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld ISO PPH / PVDF
Adaptor Size and Adaptor Material
1"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO  PPH / PVDF
Socket Weld ISO PPH / PVDF
Adaptor Size and Adaptor Material
3/4"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld  ISO PPH / PVDF
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Our company refrains from offering model recommendations or suggestions, as diverse industries have unique application scopes and design conditions. We encourage you to select the most suitable model based on your specific design conditions.


Product Size

Unit:mm

Adapter Spec A B C D E Butt-fusion
Adaptor(g)

1"Male Thread 211 93 59 61 67

190
1"Female Thread 210 93 58.5 61 67
1"CNS 197 93 52 61 67
1"ASTM 197 93 52 61 67
1"JIS 196 93 51.5 61 67
3/4"Male Thread 197 93 52 61 67
3/4"Female Thread 212 93 59.5 61 67
3/4"CNS 200 93 53.5 61 67
3/4"ASTM 192 93 41 61 67
3/4"JIS 200 93 53.5 61 67
3/4"DIN 200 93 53.5 61 67
3/4"DIN Thick pipe wall 196 93 42 61 67
3/4"JIS MIN 193 93 50 61 67
1/2"ASTM 192 93 49.5 61 67
1/2"JIS 190 93 48.5 61 67
1/2"DIN 190 93 48.5 61 67
PP OD33
ID25.2
194 93 50.5 61 67


Installation

Three easy steps! Effortlessly install the rotameter!

Step1
Step1

Ensure the main line is vertically installed and that there is ample space to accommodate the flow meter size.

Step2
Step2

Loosen the upper and lower interfaces, including the nuts, and affix them to the pipe using adhesive until the glue sets.

Step3
Step3

Position the body in the center and secure the upper and lower unions.

Applications

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

¿Qué personalizamos?

  • Unidades de medida distintas (LPM, LPH, CMPM y más)
  • Escala principal y secundaria
  • Densidades de líquidos variadas
  • Peso molecular de gases diferentes
  • Diversos rangos de medición
¿Qué personalizamos?

Personalización de escalas de caudalímetros: Guía paso a paso

  • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
  • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
  • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
