F301 Caudalímetro de Líquidos y Gases, 3/4" y 1", 2.0-20 a 15-150 LPM

Rotámetro de alta calidad fabricado en Taiwán para líquidos y gases, con fácil instalación y proceso de mecanizado a prueba de fugas. Flujo ajustable y estable, diseño compacto para espacios reducidos, doble puntero patentado, escala grabada con láser y flotador de metal mecanizado con precisión para un monitoreo de flujo conveniente.

Marca: LORRIC
Tamaño del adaptador: 1/2" , 3/4", 1"
Material del cuerpo: PC / PSU
Fluido aplicable: Agua potable  (PC)
  Soluciones ácido-base (PSU)
  Gas/Aire (F301 Air)
Material del flotador: SS316, Ti, Hastelloy C
Precisión de medición: ± 5% OR
Resistencia a la presión:
5.0 kg/cm²

Catálogo (Líquidos) Catálogo (Gases)



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño de riel guía

Diseño de riel guía

El diseño de riel guía limita eficazmente el movimiento del flotador dentro de la tubería, reduciendo la oscilación o rotación causada por la turbulencia. Este diseño mejora la precisión de la medición al garantizar que el flotador permanezca alineado con el eje del caudalímetro, a diferencia de los modelos sin guía, donde el flotador puede desviarse del eje y afectar la exactitud del caudal.

PC para agua, PSU para soluciones químicas

El cuerpo del caudalímetro está disponible en dos materiales: transparente PC (Policarbonato) para agua potable, y amarillo claro PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, etc.

PC para agua, PSU para soluciones químicas
Mecanizado preciso del flotador

Mecanizado preciso del flotador

LORRIC aprovecha 30 años de experiencia en la industria, aplicando la mecánica de fluidos para optimizar el diseño del flotador. Con mecanizado CNC de alta precisión, cada flotador se fabrica con una precisión similar a la de una joya, garantizando un monitoreo estable para rotámetros de líquidos y gases.

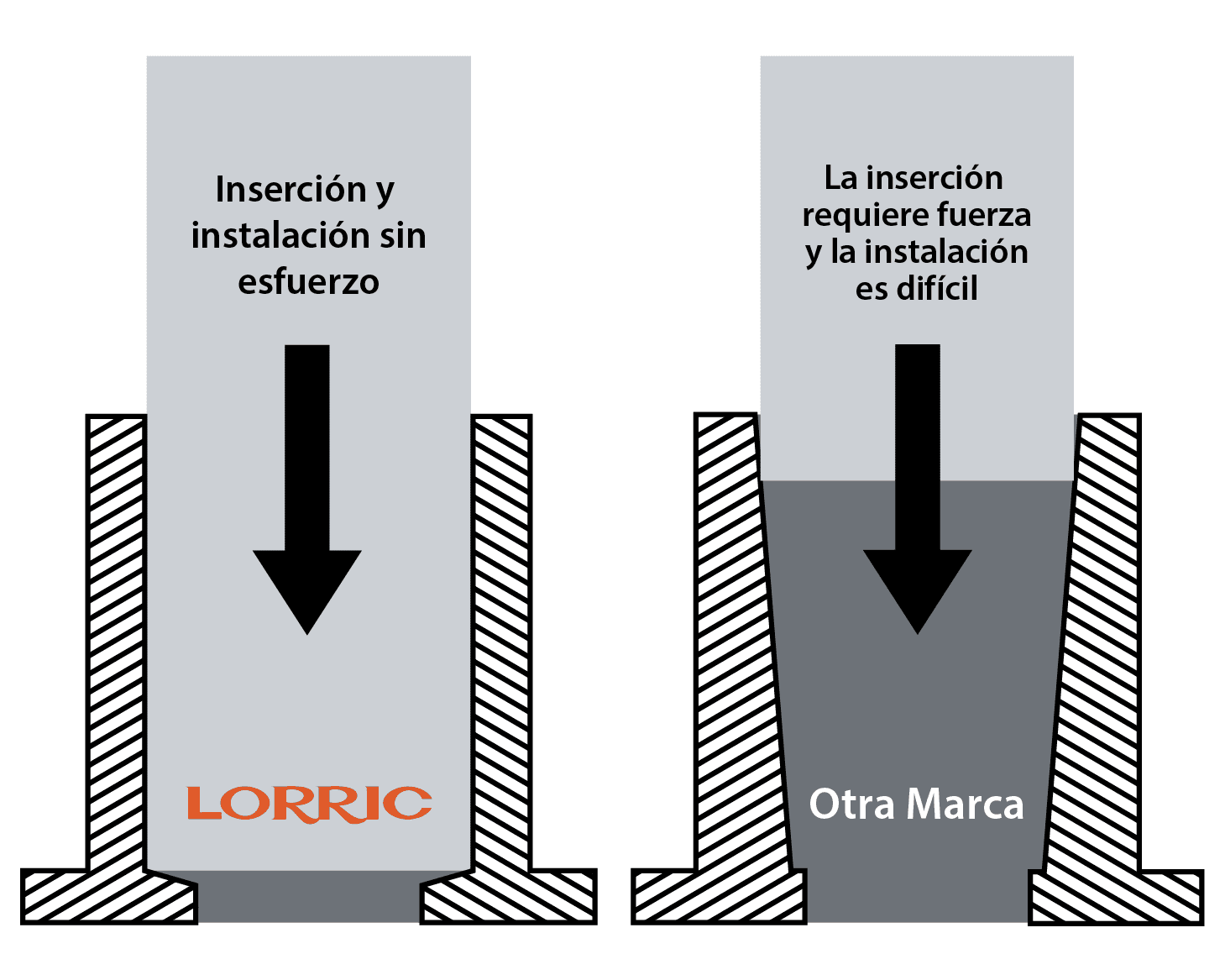

Unión mecanizada de precisión, garantizando una instalación e inserción sin esfuerzo

No te conformes con uniones de baja calidad. La mayoría son moldeadas por inyección, lo que genera superficies irregulares debido a la contracción por enfriamiento. Las uniones mecanizadas de LORRIC ofrecen una calidad inigualable, con una superficie perfectamente lisa, sellado con O-ring para mayor seguridad y cero fugas. ¡Elige LORRIC para un rendimiento superior!

Unión mecanizada de precisión, garantizando una instalación e inserción sin esfuerzo

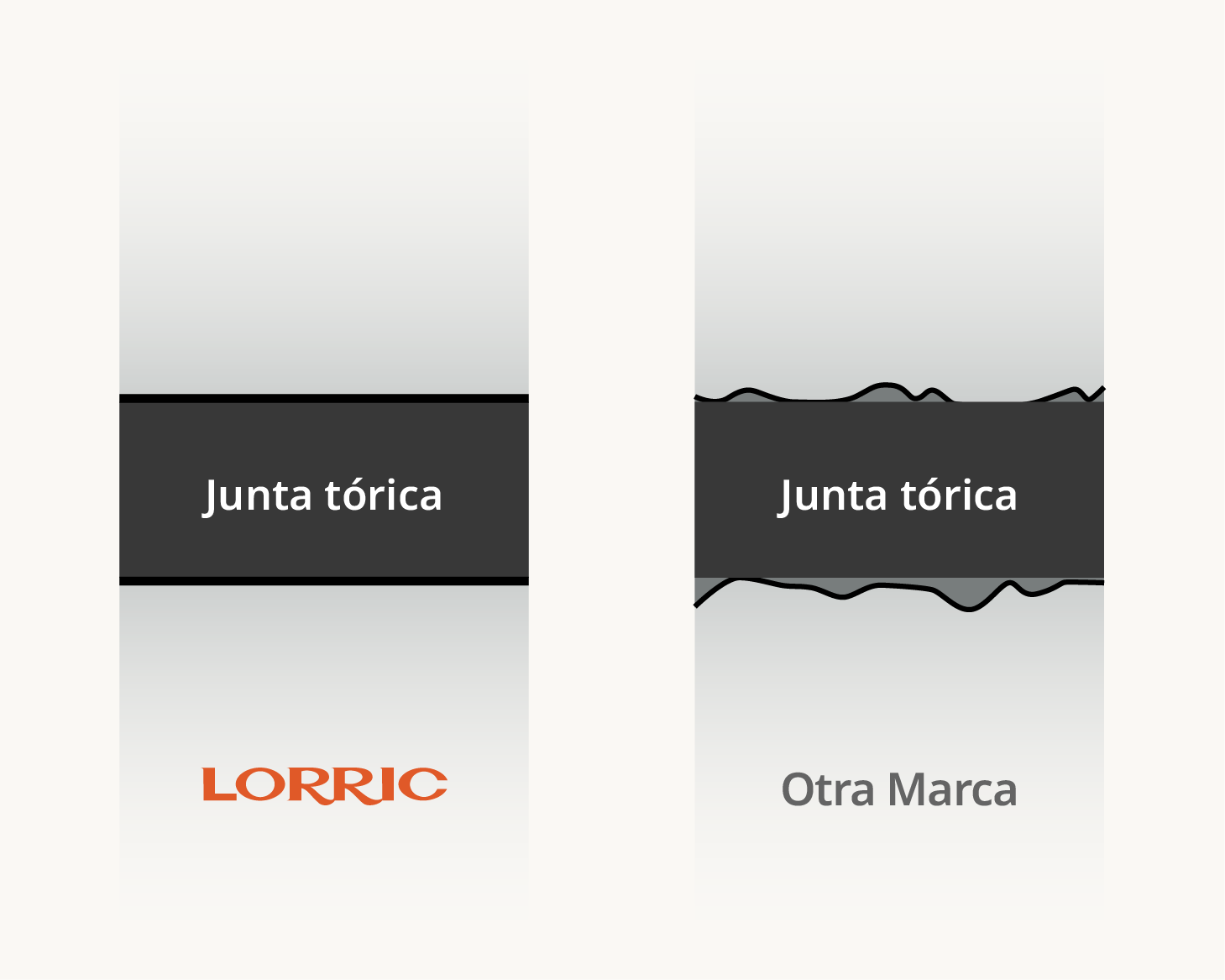

La superficie plana de la unión garantiza un sellado con O-ring sin fugas

La superficie plana de la unión garantiza un sellado con O-ring sin fugas

¡No te conformes con uniones de baja calidad! La mayoría son moldeadas por inyección, lo que provoca superficies irregulares debido a la contracción por enfriamiento. Las uniones mecanizadas de LORRIC ofrecen una calidad inigualable, con una superficie perfectamente lisa, un sello de O-ring para mayor seguridad y cero fugas. ¡Elige LORRIC para un rendimiento superior!

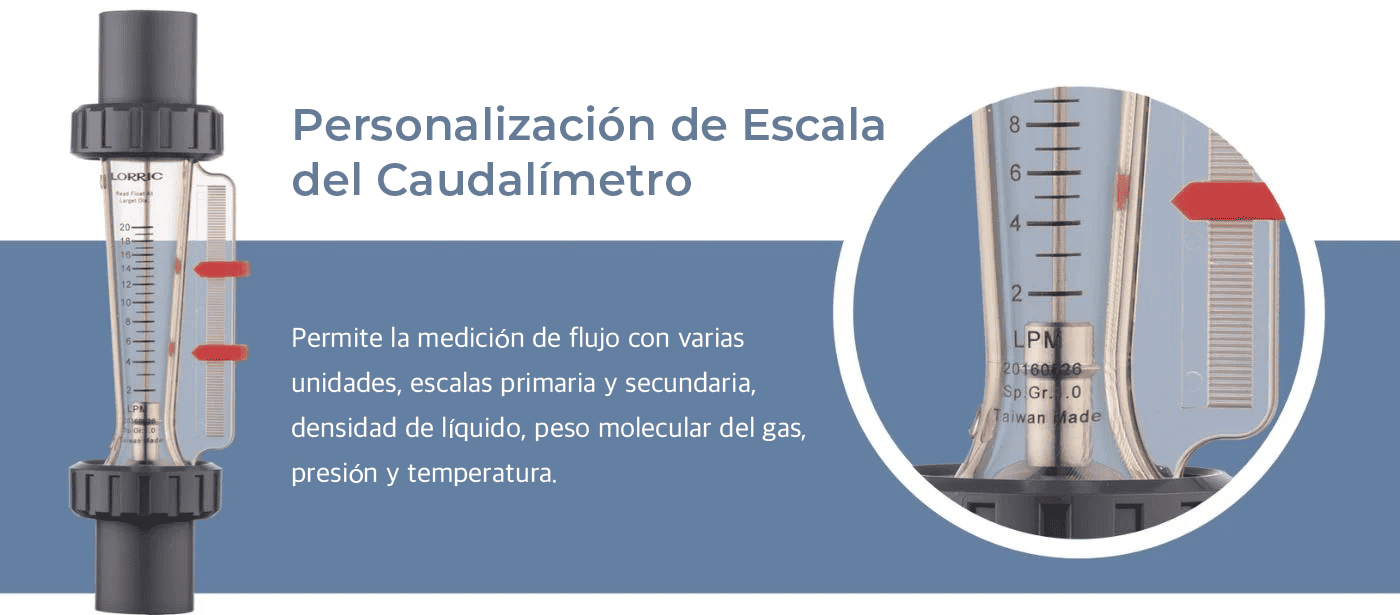

Personalización de escala de caudalímetro

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador. LORRIC ofrece personalización a medida para la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

Personalización de escala de caudalímetro

Please place your order according below information

How to place an order for LORRIC flowmeters?
  • Select the ideal flow meter based on your material requirements for each component

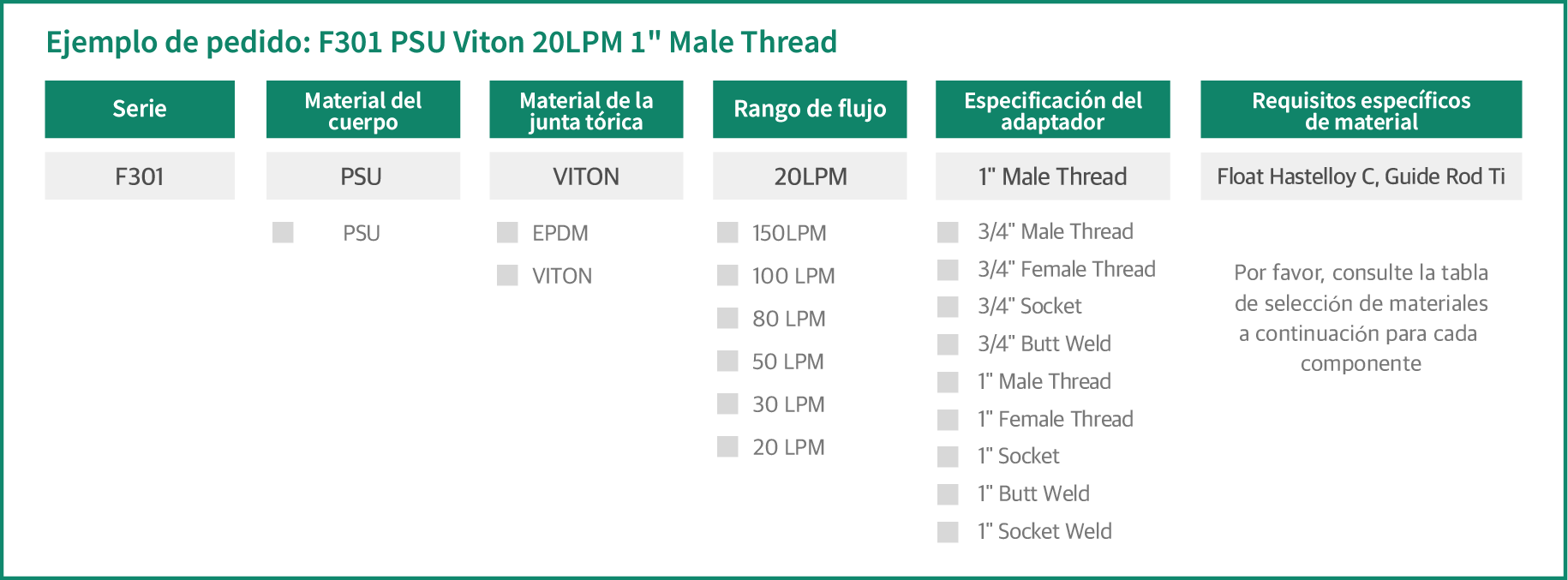

  • Please refer to following order example for placing order to LORRIC
Series F301 PSU F301H PSU F301A PSU
Applicable Fluid Chemical and Non-organic Solvents Chemical and Non-organic Solvents Air
Body Material PSU PSU PSU
Float Material AISI 316 Ti / Hastelloy C PVC / AISI 316 / Ti
Guide Rod Material AISI 316 / Hastelloy C
O-ring Material EPDM / VITON EPDM / VITON EPDM / VITON
Union Nuts Material UPVC UPVC UPVC
Pointer Material PP PP PP
Guide Rod Bottom Material PP PP PP
Scale Rang(L/min) 2.0 - 20 L/min 40 - 400 NLPM
3.0 - 30 L/min 50 - 500 NLPM
5.0 - 50 L/min 70 - 700 NLPM
8.0 - 80 L/min 100 - 1000 NLPM
10 - 100 L/min
15 - 150 L/min
Adapter Size and Adaptor Material
3/4" Male Thread       BSPT       UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO PPH /PVDF
Socket Weld ISO PPH /PVDF
1" Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO PPH /PVDF
Socket Weld ISO PPH /PVDF
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Our company refrains from offering model recommendations or suggestions, as diverse industries have unique application scopes and design conditions. We encourage you to select the most suitable model based on your specific design conditions.

Tamaño


Adapter Spec A B C D E
1"Male Thread 270 153 58.5 61 69
1"Female Thread 270 153 58.5 61 69
1"CNS 257 153 52 61 69
1"ASTM 257 153 52 61 69
1"JIS 255 153 51 61 69
3/4"Male Thread 256 153 51.5 61 69
3/4"Female Thread 272 153 59.5 61 69
3/4"CNS 260 153 53.5 61 69
3/4"ASTM 254 153 50.5 61 69
3/4"JIS 260 153 53.5 61 69
3/4"DIN 254 153 53.5 61 69
3/4"DIN Thick pipe wall 254 153 51.5 61 69
3/4"JIS MIN 254 153 49.5 61 69
1/2"ASTM 252 153 49.5 61 69
1/2"JIS 250 153 48.5 61 69
1/2"DIN 250 153 48.5 61 69
PP OD33
ID25.2
254 153 50.5 61 69

Instalación

¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

Paso 1
Paso 1

Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

Paso 2
Paso 2

Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

Paso 3
Paso 3

Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

¿Qué personalizamos?

  • Unidades de medida distintas (LPM, LPH, CMPM y más)
  • Escala principal y secundaria
  • Densidades de líquidos variadas
  • Peso molecular de gases diferentes
  • Diversos rangos de medición
¿Qué personalizamos?

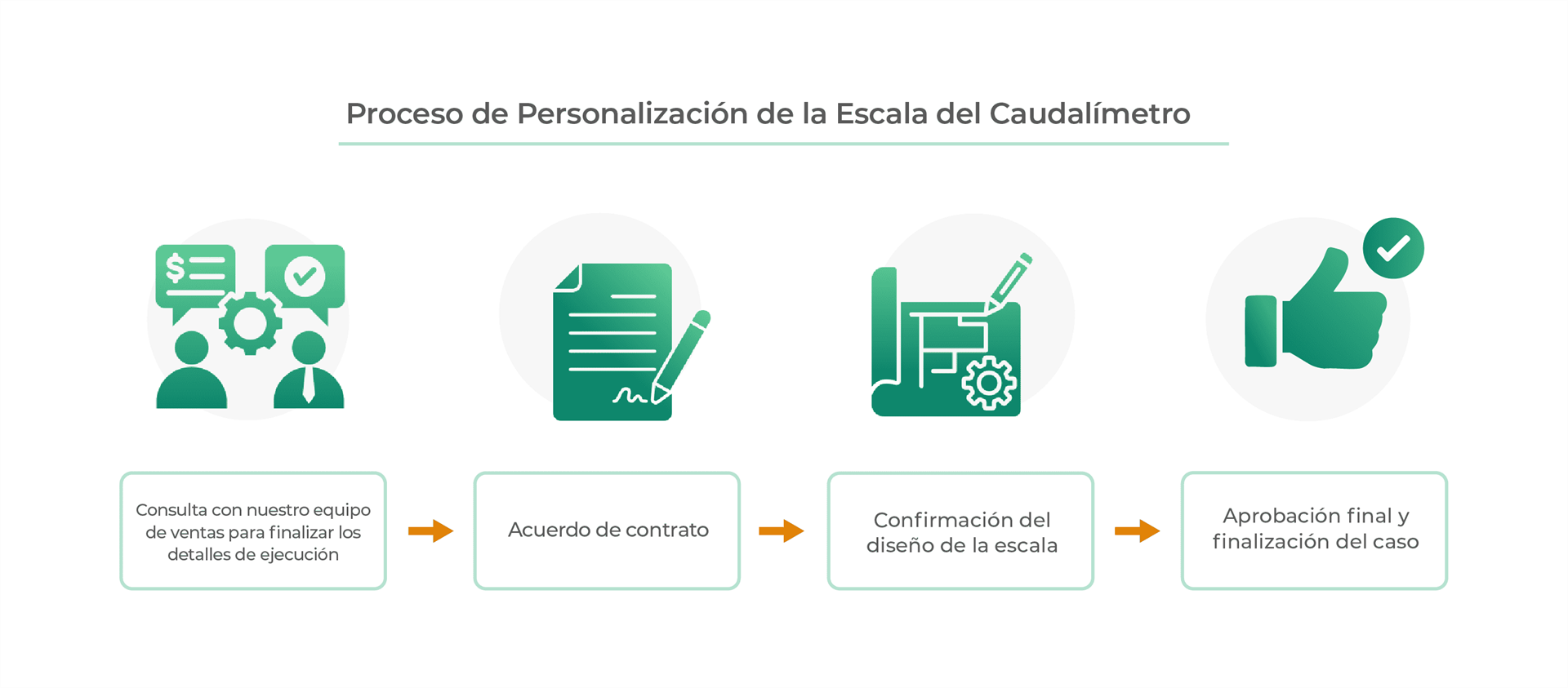

Personalización de escalas de caudalímetros: Guía paso a paso

  • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
  • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
  • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
