F301 Máy đo lưu lượng chất lỏng và khí 3/4", 1" với phạm vi lưu lượng

Lưu lượng kế chất lỏng sản xuất tại Đài Loan, lưu lượng kế kiểu diện tích cho khí, gia công tiện dễ lắp đặt không rò rỉ, dễ điều chỉnh và định vị, dòng chảy ổn định, kích thước nhỏ lắp đặt ở không gian hẹp, thiết kế hai kim chỉ bằng sáng chế, khắc laser, gia công tinh tế phao kim loại, giám sát lưu lượng tiện lợi hơn

Thương hiệu: LORRIC
Kích thước kết nối: 1/2", 3/4", 1"
Vật liệu thân: PC / PSU
Chất đo: Nước thành phố (PC)
  Dung dịch axit-bazơ đặc biệt (PSU)
  Khí (F301Air)
Vật liệu phao: SS316, Titan, Hastelloy C
Độ chính xác đo: ± 5% F.S.
Áp suất chịu đựng:
 5.0kg/cm²

Danh mục (Chất lỏng) Danh mục (Khí)



Rotameters

Lưu lượng kế kiểu diện tích đo lưu lượng bằng cách cân bằng giữa lực nổi của chất lỏng và trọng lượng của phao, lý tưởng cho việc quan sát lưu lượng trực tiếp. Yêu cầu lắp đặt thẳng đứng với dòng chảy từ dưới lên trên. Vị trí đọc phao thay đổi tùy theo mẫu mã. Được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, dược phẩm và chế biến thực phẩm để giám sát lưu lượng chất lỏng hoặc khí.
Tìm hiểu thêm: Cách đọc vị trí phao

Rotameters
Thiết kế chỉ báo đôi sáng chế

Thiết kế chỉ báo đôi sáng chế

Từ góc độ người dùng, LORRIC sử dụng thiết kế chỉ báo đôi để giám sát các khoảng giới hạn trên và dưới, giúp người dùng dễ dàng nhận diện trạng thái lưu lượng chỉ với một cái nhìn. Người dùng chỉ cần điều chỉnh các kim chỉ để nhanh chóng thiết lập phạm vi giám sát lưu lượng.

Vạch chia độ được khắc bằng laser

LORRIC hiệu chỉnh chính xác từng máy đo lưu lượng tại nhà máy để bù đắp sự biến đổi trọng lượng phao, đảm bảo hiệu suất tối ưu. Khác với các đối thủ sử dụng in ấn đại trà hoặc nhãn dán, phương pháp khắc laser của chúng tôi mang lại độ chính xác và độ bền cao.

Vạch chia độ được khắc bằng laser

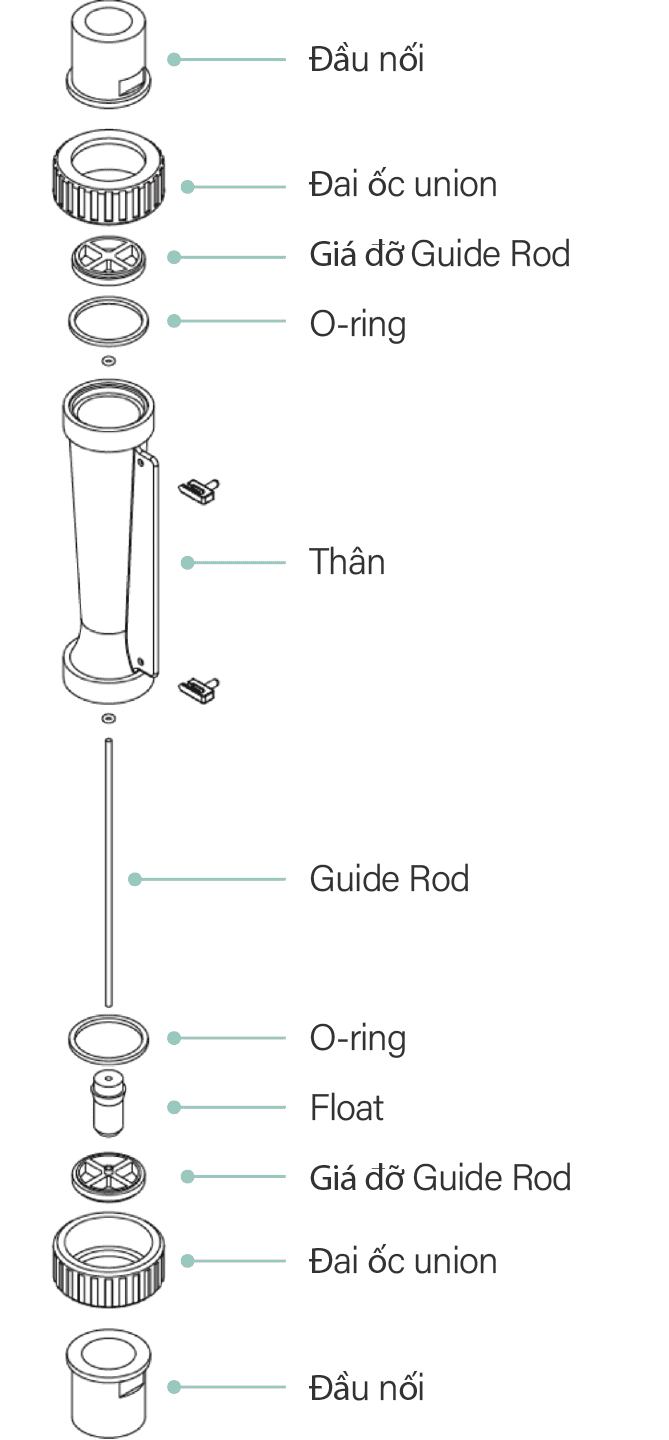

Thiết kế thanh dẫn hướng

Thiết kế thanh dẫn hướng

Thiết kế thanh dẫn hướng giúp giới hạn hiệu quả sự di chuyển của phao trong ống, giảm thiểu sự dao động hoặc quay do dòng chảy gây ra. Thiết kế này nâng cao độ chính xác đo lường bằng cách đảm bảo phao luôn được căn chỉnh dọc theo trục của máy đo lưu lượng, khác với các mẫu không có thanh dẫn hướng, nơi phao có thể di chuyển lệch trục và ảnh hưởng đến độ chính xác của lưu lượng đo.

PC cho nước, PSU cho dung dịch hóa chất

Thân lưu lượng kế có sẵn bằng hai loại vật liệu: PC (Polycarbonate) trong suốt cho nước máy, và PSU (Polysulfone) màu vàng nhạt, có khả năng chống axit, kiềm và điện giải, phù hợp với các hóa chất như axit sulfuric và natri hydroxide, v.v.

PC cho nước, PSU cho dung dịch hóa chất
Gia công tỉ mỉ cho phao

Gia công tỉ mỉ cho phao

LORRIC tận dụng 30 năm kinh nghiệm trong ngành, ứng dụng cơ học chất lỏng để cải tiến thiết kế phao. Sử dụng gia công CNC chính xác, mỗi phao được chế tác với độ chính xác như trang sức, đảm bảo việc giám sát ổn định cho các máy đo lưu lượng chất lỏng và khí.

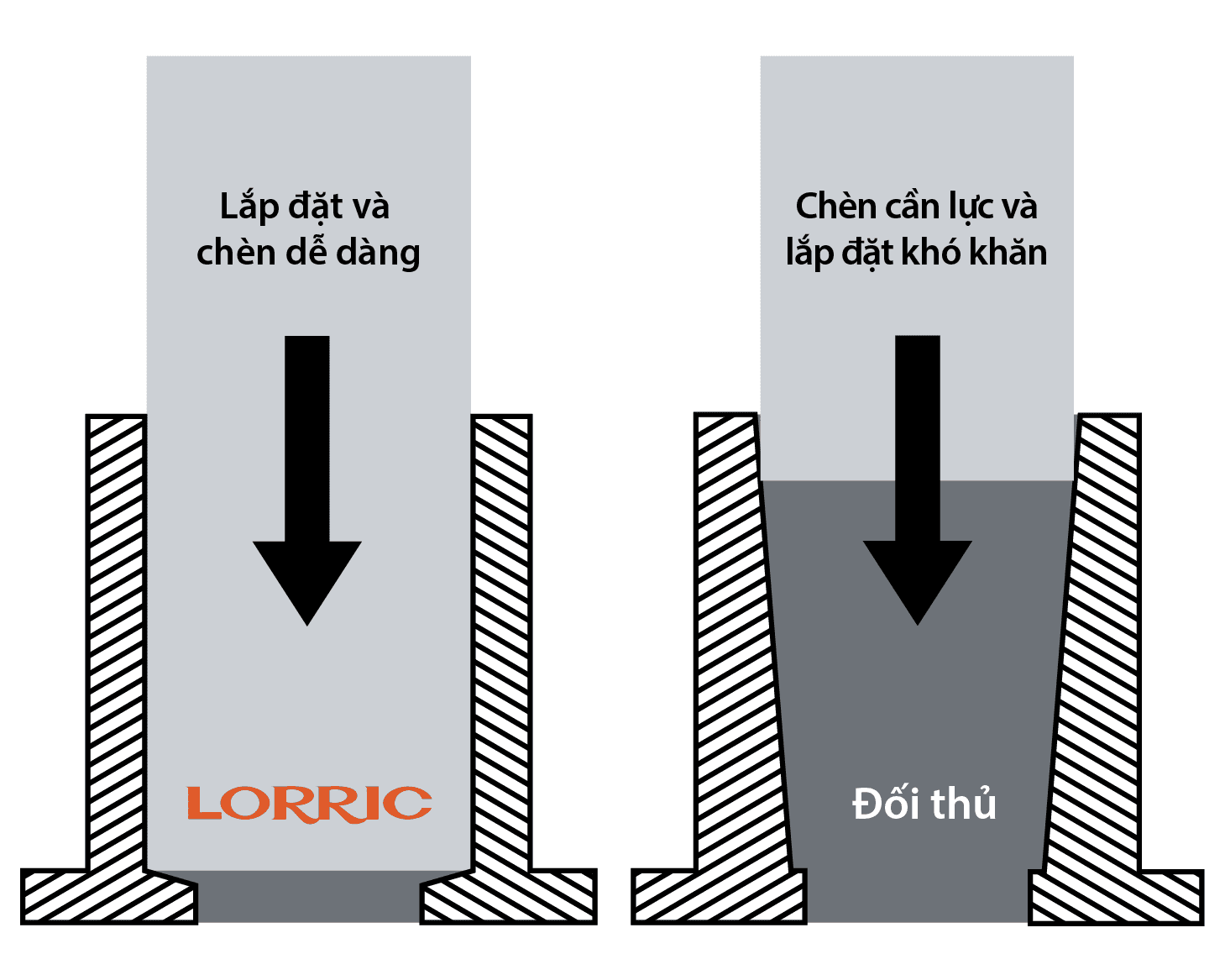

Khớp nối gia công quay độc đáo, đảm bảo lắp đặt và lắp ghép mượt mà

Đừng chấp nhận các khớp nối kém chất lượng! Trong khi hầu hết các khớp nối đều được ép khuôn, dẫn đến bề mặt không đồng đều do co rút khi làm nguội, khớp nối gia công quay độc quyền của LORRIC mang đến chất lượng vượt trội. Với bề mặt mịn màng hoàn hảo, con dấu O-ring an toàn và không rò rỉ, hãy chọn LORRIC để có hiệu suất vượt trội!

Khớp nối gia công quay độc đáo, đảm bảo lắp đặt và lắp ghép mượt mà

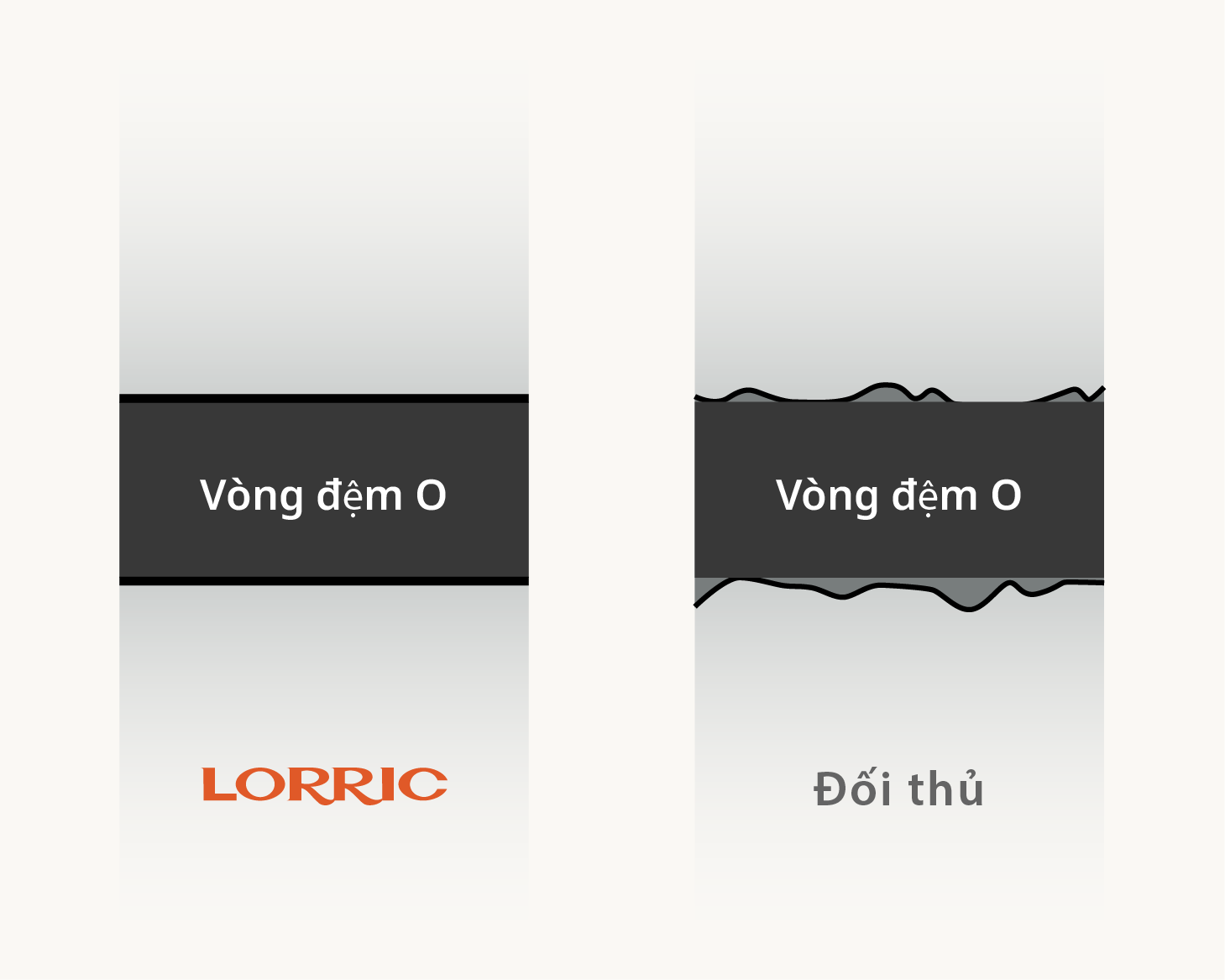

Bề mặt khớp nối phẳng đảm bảo con dấu O-ring không rò rỉ

Bề mặt khớp nối phẳng đảm bảo con dấu O-ring không rò rỉ

Đừng chấp nhận các khớp nối kém chất lượng! Trong khi hầu hết các khớp nối được ép khuôn, dẫn đến bề mặt không đồng đều do co rút khi làm nguội, khớp nối gia công quay độc quyền của LORRIC mang đến chất lượng vượt trội. Với bề mặt mịn màng hoàn hảo, con dấu O-ring an toàn và không rò rỉ, hãy chọn LORRIC để có hiệu suất vượt trội!

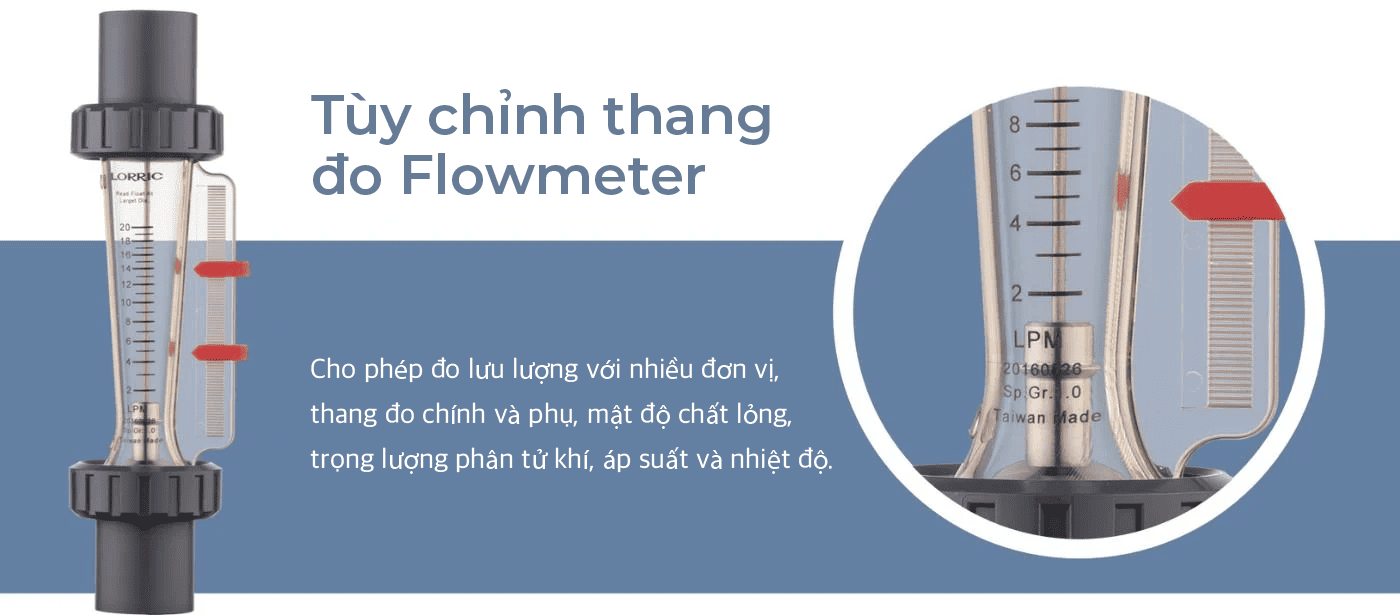

Tùy chỉnh vạch chia lưu lượng kế

Các hóa chất có tỷ trọng khác nhau, ảnh hưởng đến độ nổi của phao. LORRIC cung cấp dịch vụ tùy chỉnh vạch chia theo tỷ trọng cụ thể, loại bỏ nhu cầu điều chỉnh chiều cao tại chỗ, giúp tăng độ chính xác và hiệu quả của lưu lượng kế.

Tùy chỉnh vạch chia lưu lượng kế

Please place your order according below information

How to place an order for LORRIC flowmeters?
  • Select the ideal flow meter based on your material requirements for each component

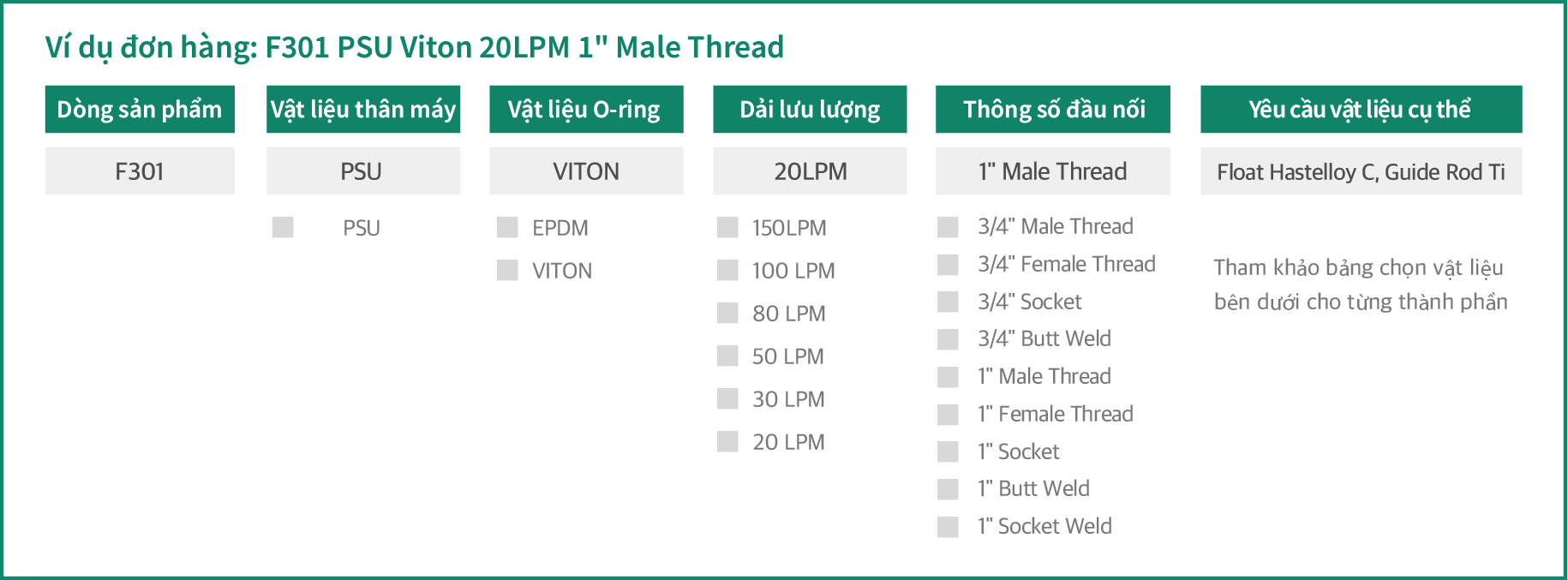

  • Please refer to following order example for placing order to LORRIC
Order form
Series F301 PSU F301H PSU F301A PSU
Applicable Fluid Chemical and Non-organic Solvents Chemical and Non-organic Solvents Air
Body Material PSU PSU PSU
Float Material AISI 316 Ti / Hastelloy C PVC / AISI 316 / Ti
Guide Rod Material AISI 316 / Hastelloy C
O-ring Material EPDM / VITON EPDM / VITON EPDM / VITON
Union Nuts Material UPVC UPVC UPVC
Union Nuts Material PP P PP
Guide Rod Bottom Material PP PP PP
Scale Rang(L/min) 2.0 - 20 L/min 40 - 400 NLPM
3.0 - 30 L/min 50 - 500 NLPM
5.0 - 50 L/min 70 - 700 NLPM
8.0 - 80 L/min 100 - 1000 NLPM
10 - 100 L/min
15 - 150 L/min
Adapter Size and Adaptor Material
3/4" Male Thread       BSPT       UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO PPH /PVDF
Socket Weld ISO PPH /PVDF
1" Male Thread BSPT UPVC / PP
NPT UPVC / PP
Female Thread BSPT UPVC / PP
NPT UPVC / PP
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld ISO PPH /PVDF
Socket Weld ISO PPH /PVDF
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Our company refrains from offering model recommendations or suggestions, as diverse industries have unique application scopes and design conditions. We encourage you to select the most suitable model based on your specific design conditions.

Size


Adapter Spec A B C D E
1"Male Thread 270 153 58.5 61 69
1"Female Thread 270 153 58.5 61 69
1"CNS 257 153 52 61 69
1"ASTM 257 153 52 61 69
1"JIS 255 153 51 61 69
3/4"Male Thread 256 153 51.5 61 69
3/4"Female Thread 272 153 59.5 61 69
3/4"CNS 260 153 53.5 61 69
3/4"ASTM 254 153 50.5 61 69
3/4"JIS 260 153 53.5 61 69
3/4"DIN 254 153 53.5 61 69
3/4"DIN Thick pipe wall 254 153 51.5 61 69
3/4"JIS MIN 254 153 49.5 61 69
1/2"ASTM 252 153 49.5 61 69
1/2"JIS 250 153 48.5 61 69
1/2"DIN 250 153 48.5 61 69
PP OD33
ID25.2
254 153 50.5 61 69

Cài đặt

Ba bước đơn giản! Lắp đặt rotameter dễ dàng!

Step1
Step1

Đảm bảo rằng đường ống chính được lắp đặt theo chiều dọc và có đủ không gian để lắp vừa kích thước của lưu lượng kế.

Step2
Step2

Nới lỏng các giao diện trên và dưới, bao gồm các đai ốc, và gắn chúng vào ống bằng keo cho đến khi keo khô.

Step3
Step3

Đặt thân lưu lượng kế vào trung tâm và cố định các khớp nối trên và dưới.

Ứng dụng

PCB

PCB

Lưu lượng kế đo lượng hóa chất trong các quy trình ướt như mạ điện, hiện ảnh, ăn mòn; vòi phun hỗ trợ phun chính xác hóa chất trong mạ điện và rửa nước

Xử lý nước thải

Xử lý nước thải

Flow meters monitor the flow of inlet and outlet water, enhancing treatment efficiency and accuracy; nzzles spray chemicals in wastewater treatment, meeting environmental standards

Ngành công nghiệp nước tinh khiết

Ngành công nghiệp nước tinh khiết

Flow meters monitor water usage at each stage to control process efficiency; nozzles optimize water spray to ensure water purification efficiency and reduce treatment costs

Sử dụng axit sulfuric, xút ăn da hoặc hóa chất đặc biệt? Khám phá dịch vụ tùy chỉnh tỷ trọng chuyên biệt của chúng tôi

Hóa chất đa dạng, tỷ trọng khác nhau. LORRIC cung cấp dịch vụ tùy chỉnh tỷ trọng để phù hợp với nhu cầu hóa chất của bạn. Không còn cần phải điều chỉnh thủ công tại chỗ!

Sử dụng axit sulfuric, xút ăn da hoặc hóa chất đặc biệt? Khám phá dịch vụ tùy chỉnh tỷ trọng chuyên biệt của chúng tôi

Những gì chúng tôi tùy chỉnh

  • Đơn vị đo lường khác nhau (LPM, LPH, CMPM và nhiều hơn nữa)
  • Thang đo chính và phụ
  • Tỷ lệ chất lỏng khác nhau
  • Trọng lượng phân tử khí khác nhau
  • Dải đo lường khác nhau
Những gì chúng tôi tùy chỉnh

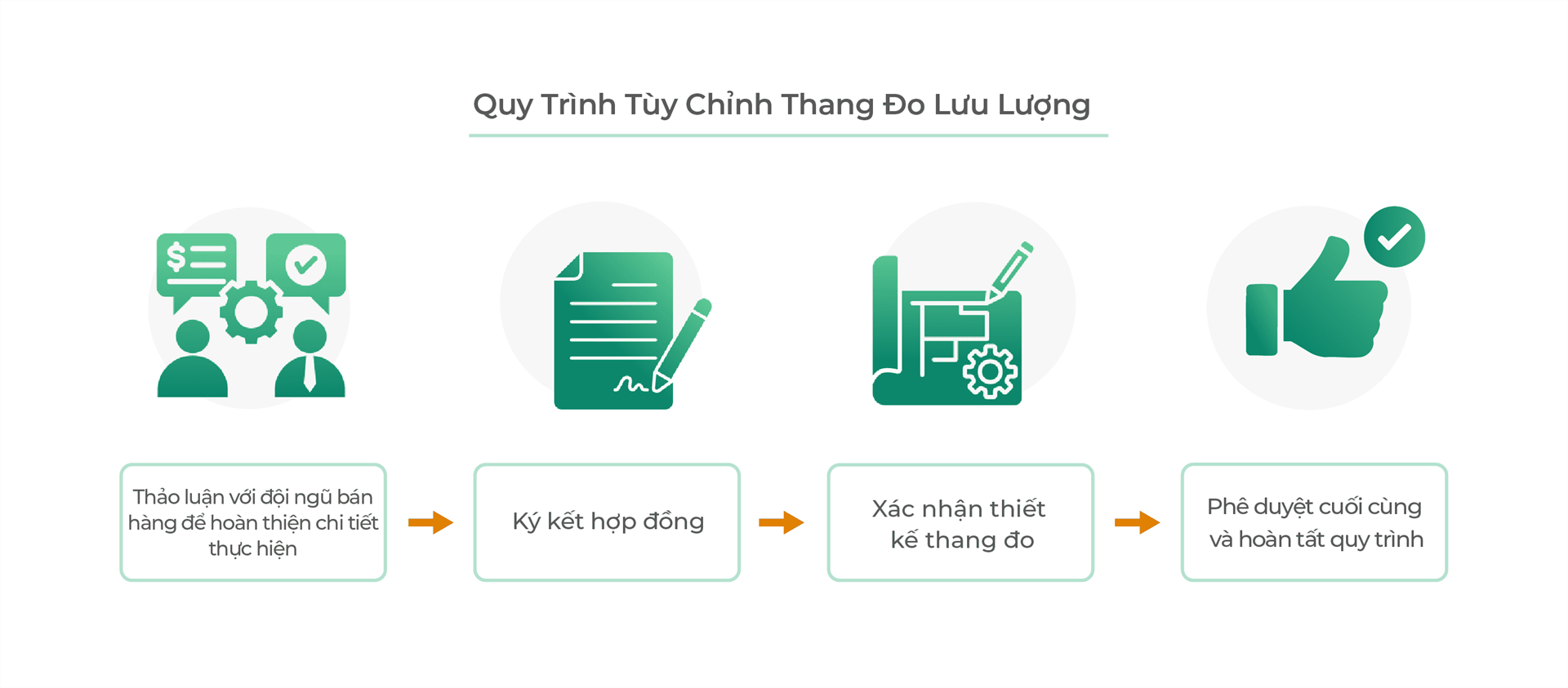

Hướng dẫn tùy chỉnh thang đo lưu lượng kế: Từng bước một

  • Phạm vi lưu lượng tùy chỉnh nên nằm trong khả năng của các sản phẩm hiện có.
  • Công suất tùy chỉnh có thể bị ảnh hưởng bởi tỷ lệ và độ nhớt, vui lòng liên hệ trực tiếp với chúng tôi để sử dụng dịch vụ này.
  • Không khuyến khích tùy chỉnh thang đo lưu lượng quá nén vì có thể gây khó khăn trong việc quan sát tại chỗ.
