Patrones de pulverización de boquillas: la clave para ahorrar costos y mejorar la eficiencia en la industria

Contenido

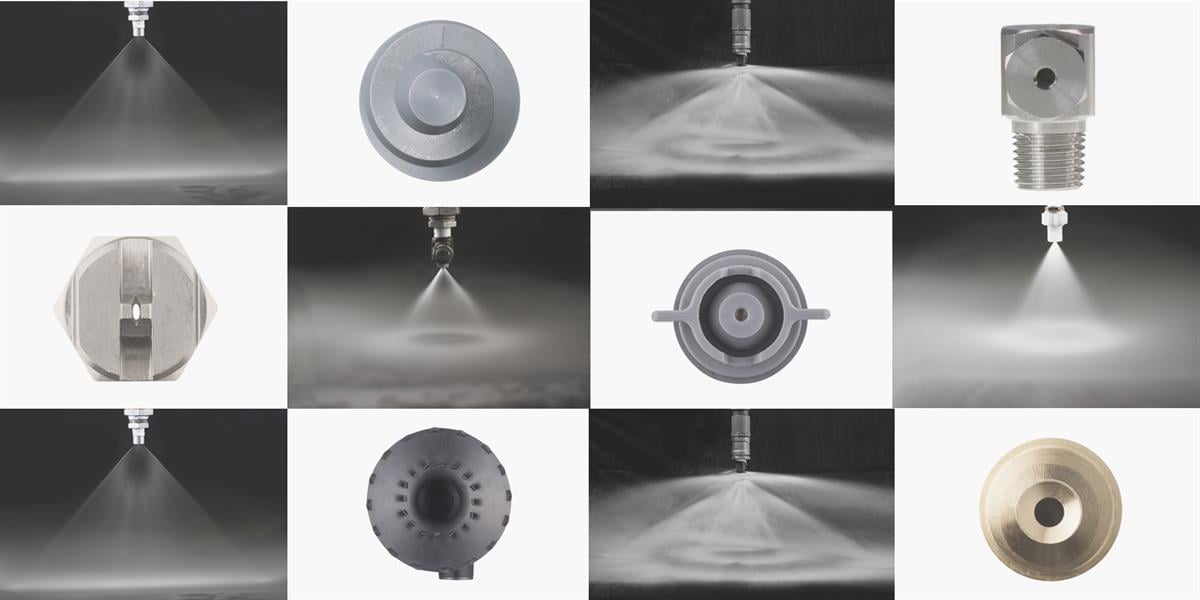

Existen varios tipos de boquillas con funciones distintas, desde boquillas en abanico, cono lleno, cono hueco hasta boquillas en espiral. Los diferentes patrones de rociado no solo afectan el área de cobertura, sino también la intensidad y efectividad del rociado. Por ello, elegir la boquilla adecuada requiere una consideración cuidadosa. Este artículo guía a los lectores a través de las características de distintos patrones de rociado, distribución de flujo y más.


1. ¿Qué es un Patrón de Rociado?

Patrón de Rociado vs Patrón de Cobertura
No todos los nombres de boquillas derivan de la "forma del líquido al tocar la superficie". Para mayor claridad, este artículo usa los términos "Patrón de Rociado" y "Patrón de Cobertura":
  • Patrón de Rociado
    Se refiere a la forma que toma la niebla al salir de la boquilla. Aunque la forma puede variar ligeramente con la presión, la mayoría de boquillas mantienen su patrón general. Solo cambian el tamaño o proporción según las condiciones de operación.
  • Patrón de Cobertura
    Describe la forma y área que cubre el rociado al impactar una superficie. Factores como el ángulo de rociado, distancia y presión influyen en el tamaño y uniformidad del patrón.

2. Tipos de Patrones de Rociado de Boquillas

1 ) Boquillas de Rociado en Abanico Plano

Patrones de Rociado de Boquillas en Abanico Plano
Las boquillas de rociado en abanico plano, de fluido único, reciben su nombre por el patrón de rociado que se asemeja a un abanico al salir el agua de la boquilla.
Patrón de Cobertura de Boquillas en Abanico Plano
El patrón de cobertura de estas boquillas forma una línea con bordes afilados a ambos extremos al impactar sobre la superficie.
Distribución de Flujo de Boquillas en Abanico Plano
Distribuyen el flujo en forma de campana: la intensidad es mayor en el centro y disminuye hacia los bordes.
Ilustración del Efecto de Rociado en Abanico
Ideales para aplicaciones que requieren una cobertura lineal uniforme, como limpieza de cintas transportadoras, tratamiento de superficies, recubrimientos y supresión de polvo.

2 ) Boquillas de Rociado en Cono Lleno

Patrones de Rociado en Cono Lleno
Estas boquillas producen un patrón de cono completamente lleno. El rocío se expande hacia fuera desde el centro, con una densidad uniforme de gotas en toda el área de cobertura, sin espacios vacíos.
Patrón de Cobertura en Cono Lleno
Al impactar sobre la superficie, forma un círculo sólido y uniforme.
Distribución de Flujo en Cono Lleno
Similar a las boquillas en abanico, presentan una distribución en forma de campana, más intensa en el centro y más suave hacia los bordes.
Ilustración de Rociado en Cono Lleno
Se utilizan en sistemas de enfriamiento, supresión de incendios con niebla de agua y limpieza de equipos químicos que requieren una cobertura líquida densa.

3 ) Boquillas de Rociado en Cono Hueco

Patrón de Rociado en Cono Hueco
Forman un cono hueco donde la niebla se concentra en los bordes externos, dejando el centro vacío.
Patrón de Cobertura en Cono Hueco
La cobertura forma un anillo al tocar la superficie, con el centro sin rociado.
Distribución de Flujo en Cono Hueco
Distribución en forma de valle: mayor intensidad en los bordes, menor en el centro.
Ilustración de Rociado en Cono Hueco
Producen gotas finas, ideales para atomización uniforme y ahorro de líquido, como en humidificación, supresión de polvo y enfriamiento ambiental.

4 ) Otras Boquillas

Boquillas de Rociado en Espiral

Patrón de Rociado de Boquillas en Espiral
Boquillas en espiral: diseñadas con una estructura helicoidal, también se les conoce como boquillas en forma de espiral o cola de cerdo. Producen un patrón de rociado circular sólido.
Patrón de Cobertura de Boquillas en Espiral
El patrón de cobertura consiste en múltiples círculos concéntricos.
Distribución de Flujo de Boquillas en Espiral
La distribución del flujo presenta múltiples valles. Las crestas disminuyen gradualmente desde el centro hacia los bordes.
Ilustración de Rociado en Espiral
Ideales para cubrir rápidamente grandes áreas y evitar obstrucciones. Se usan en torres de lavado de gases, sistemas de desulfuración, extinción de incendios industriales, desinfección y control de polvo.

Boquillas de Chorro Lineal

Tipo de boquilla: Boquilla de aguja, boquilla de chorro plano.
Descripción de forma: Patrón lineal con un chorro delgado y concentrado.
Características: Alta presión y velocidad, con gran fuerza de impacto.
Ideales para remover suciedad persistente o depósitos.
Pueden conectarse con bombas de alta presión para limpieza a larga distancia.

Boquillas de Rociado Tipo Cortina

Tipo de boquilla: Boquilla de cortina de agua.
Descripción de forma: Capa delgada y uniforme de agua que forma una "pared" o "barrera" de agua.
Características: En caso de incendio, actúa como barrera para evitar la propagación de llamas, calor, humo o gases tóxicos, y enfría rápidamente el entorno.
También se utilizan con fines decorativos en espectáculos de agua o fuentes ornamentales.

Rociado de Fluido Doble

Tipo de boquilla: Boquilla atomizadora de aire.
Descripción de forma: Genera niebla extremadamente fina, parecida a humo o neblina, en forma de cono (lleno o hueco) o abanico, según la aplicación.
Características: Alta precisión en la atomización, ideal para pintura de automóviles y muebles, o humidificación.
También eficaz para enfriamiento y supresión de polvo.
