HUPE – Boquilla de abanico UPE para equipos de sandblasting

Boquilla especializada de una sola pieza en forma de abanico para máquinas de arenado, fabricada en polietileno de ultra alto peso molecular (UPE) para una mayor vida útil y menores costos de mantenimiento.

Marca: LORRIC
Tipo de Boquilla: En forma de abanico
Tipo de Fluido: Monofluido
Material: UPE
Normas de Rosca: BSPT
Tamaños de Rosca: 1/4"


Boquilla de abanico para equipos de sandblasting

Una boquilla de sandblasting en máquinas de arenado utiliza aire a alta presión para propulsar abrasivos sobre las superficies. Ajustando el tipo de abrasivo, la presión del aire, la distancia y el ángulo de pulverización, se puede personalizar el efecto. Se usa para eliminar pintura y óxido, rugosar superficies y mejorar la fricción o adhesión para recubrimientos o uniones.

Boquilla de abanico para equipos de sandblasting
Boquilla de abanico plano

Boquilla de abanico plano

Una boquilla de abanico plano funciona forzando el líquido a través de un orificio ovalado, expandiéndolo en forma de abanico. Este diseño proporciona un flujo fuerte en el centro y más débil en los bordes, ideal para una cobertura uniforme en industrias como semiconductores, fabricación de PCB y acero. Ofrece control preciso, resistencia a obstrucciones y un alto impacto.

Patrón de rociado de la boquilla de abanico

Una boquilla de abanico de un solo fluido genera un patrón de rociado en forma de abanico, de ahí su nombre. Al observar el patrón de cobertura desde arriba, se forma una línea única con bordes atenuados en ambos lados.
Más información:Patrón de Rociado de Boquillas

Patrón de rociado de la boquilla de abanico
Distribución de flujo en forma de campana

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad.Más información:
Learn more : Distribución del Flujo de la Boquilla

Ofrece Ángulos de Pulverización de 0° a 110°

La boquilla de pulverización en abanico ofrece varias opciones de ángulo, donde 0° produce un chorro recto para máximo impacto y 110° proporciona la mayor cobertura. Para detalles específicos de inventario, contáctenos.
Más información: Ángulo de Pulverización y Cobertura de Boquillas

Ofrece Ángulos de Pulverización de 0° a 110°
Diseño de una sola pieza

Diseño de una sola pieza

Esta boquilla se conecta directamente a las tuberías. El tiempo de uso y el entorno afectan el rendimiento del rociado (flujo y ángulo). Se recomienda realizar mantenimiento o reemplazo regular. Para condiciones más exigentes, ofrecemos una boquilla de varias piezas con liberación rápida, lo que facilita el reemplazo y ahorra tiempo y esfuerzo.

Material UPE

Cortado de barras de UPE de ultraalto peso molecular, ideal para aplicaciones con partículas sólidas en líquidos. Ofrece alta resistencia al desgaste y una vida útil más larga en comparación con el acero inoxidable y la cerámica.

Material UPE
¿Por qué elegir las boquillas UPE de LORRIC?

¿Por qué elegir las boquillas UPE de LORRIC?

Las boquillas UPE de LORRIC ofrecen una distribución de pulverización simétrica, garantizando una cobertura uniforme y completa con disposiciones estándar de boquillas. Esta distribución homogénea permite reacciones químicas equilibradas. En contraste, las boquillas de menor calidad en el mercado pueden generar una pulverización irregular, creando vacíos en el patrón de rociado y reduciendo la efectividad, lo que finalmente provoca un desperdicio de químicos.

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realiza tu pedido según la siguiente información.

  • Por favor, elige la boquilla que mejor se adapte a tus necesidades según las pautas de selección que se indican a continuación.
    • Selecciona el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con tus requisitos.
    • Selecciona el caudal de pulverización de cada boquilla, consulta la tabla a continuación.
    • Selecciona el ángulo de pulverización de cada boquilla, consulta la tabla a continuación.
    • Elige el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Selecciona el material adecuado según tu entorno de uso.

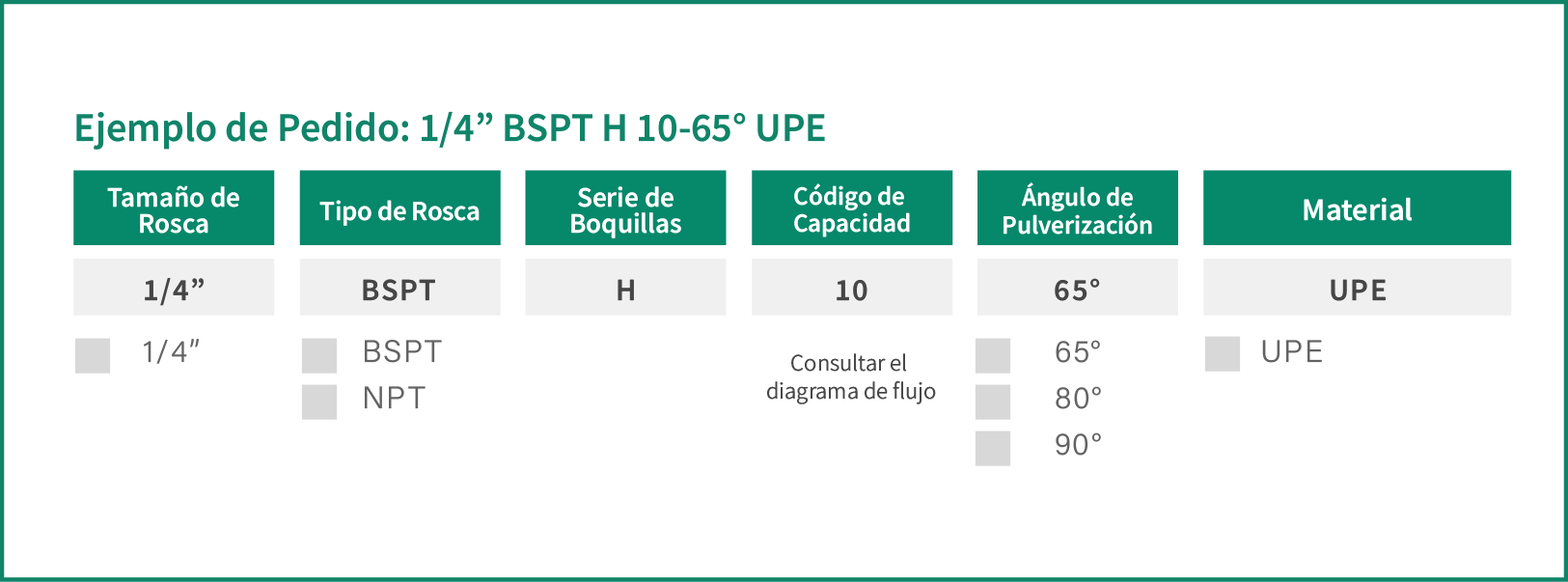

  • Ejemplo de especificación: 1/4” BSPT H 10-65° UPE. Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.5
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
65° 10 V 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
65° 12.5 V 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.05
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.5
MPa
0.6
MPa
0.8
MPa
65° 10 V 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 V 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 0.5
bar
1.0
bar
1.5
bar
2.0
bar
3.0
bar
4.0
bar
5.0
bar
6.0
bar
8.0
bar
65° 10 V 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 V 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/4" 7
psi
10
psi
20
psi
28
psi
40
psi
60
psi
80
psi
100
psi
110
psi
65° 10 V 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
65° 12.5 V 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
  • * Standard Pressure: Column in red.
  • * This product for spray angle 0°, 15°, 25°, 40°, 50°, 100° and 110° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.
Dispersión: Abrasivos (Máquina de Sandblasting)

Dispersión: Abrasivos (Máquina de Sandblasting)

Las boquillas UPE se utilizan comúnmente en máquinas de sandblasting como parte del proceso de sandblasting húmedo. Este equipo rocía material abrasivo (12% de granalla de acero, 88% de agua) en forma de niebla sobre la superficie de placas de circuito impreso, asegurando una buena adhesión y creando una condición superficial uniforme y sin direccionalidad. Como resultado, es eficaz para diversos procesos de pretratamiento, como el pretratamiento de película seca, el tratamiento previo a la soldadura, el pretratamiento para el metalizado y el pretratamiento del resist líquido para soldadura.

Debido al desgaste significativo y la frecuente sustitución de boquillas en procesos de sandblasting húmedo, los productos de LORRIC tienen una vida útil más prolongada en comparación con competidores de menor calidad. Pueden mejorar la durabilidad de la boquilla entre 2 y 4 veces, reduciendo eficazmente la pérdida de rendimiento causada por la ampliación del orificio de la boquilla. Esto disminuye el tiempo de inactividad y los costos de mano de obra asociados con los reemplazos, contribuyendo a la reducción de costos operativos.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/4"外牙 14 15 26 2.5

Instalación con rosca

¡Instalación fácil en solo 3 simples pasos!

Paso 1
Paso 1

Asegúrate de que el tamaño de la boquilla coincida con la rosca de la tubería.

Paso  2
Paso 2

Aplica cinta de Teflón y ajusta la boquilla en sentido horario para evitar fugas

Paso 3
Paso 3

Instalación completa. ¡Lista para usar!
