DVEH – Boquilla de abanico plano de plástico para limpieza

Boquilla plástica de abanico de una sola fase con estructura modular, fácil de mantener y reemplazar, reduciendo costos de mantenimiento. Comúnmente utilizada en industrias como PCB y la industria del acero, también es aplicable para limpieza, enfriamiento y dispersión.

Marca: LORRIC
Tipo de boquilla: Abanico
Tipo de fluido: Monofluido
Materiales: Punta de la boquilla - PVDF
Base - UPVC
Tuerca - PP

Catálogo



Boquilla de abanico plano

Una boquilla de abanico plano funciona forzando el líquido a través de un orificio ovalado, expandiéndolo en forma de abanico. Este diseño proporciona un flujo fuerte en el centro y más débil en los bordes, ideal para una cobertura uniforme en industrias como semiconductores, fabricación de PCB y acero. Ofrece control preciso, resistencia a obstrucciones y un alto impacto.

Boquilla de abanico plano
Patrón de rociado de la boquilla de abanico

Patrón de rociado de la boquilla de abanico

Una boquilla de abanico de un solo fluido genera un patrón de rociado en forma de abanico, de ahí su nombre. Al observar el patrón de cobertura desde arriba, se forma una línea única con bordes atenuados en ambos lados.
Más información:Patrón de Rociado de Boquillas

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad.
Más información: Distribución del Flujo de la Boquilla

Distribución de flujo en forma de campana
Ofrece Ángulos de Pulverización de 0° a 110°

Ofrece Ángulos de Pulverización de 0° a 110°

La boquilla de pulverización en abanico ofrece varias opciones de ángulo, donde 0° produce un chorro recto para máximo impacto y 110° proporciona la mayor cobertura. Para detalles específicos de inventario, contáctenos.
Más información: Ángulo de Pulverización y Cobertura de Boquillas

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus requisitos según las pautas de selección proporcionadas a continuación.
    • Seleccione el diámetro de la boquilla (tamaño de la rosca) y las especificaciones que se ajusten a sus necesidades.
    • Seleccione el caudal de pulverización para cada boquilla, consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización para cada boquilla, consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Por favor, elija el material adecuado según su entorno de uso.

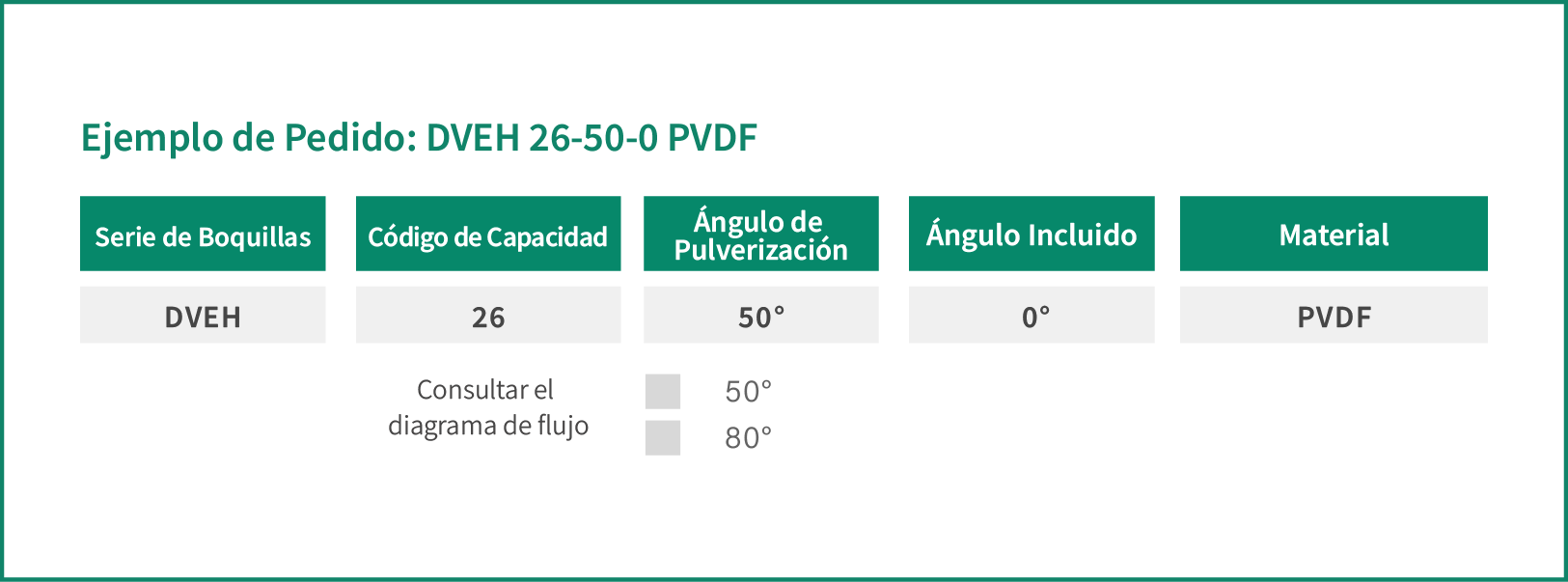

  • Ejemplo de especificación: 1/4” DVEH 26-50°-0° PVDF. Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad
Spray Angle Capacity Code Capacity Code Capacity at Pressure
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
50° 015 0.89 1.06 1.30 1.50 1.84 2.12 2.37 2.60 3.00
50° 026 1.54 1.84 2.25 2.60 3.18 3.66 4.11 4.50 5.20
80° 012 0.71 0.85 1.04 1.20 1.47 1.70 1.90 2.08 2.40
Spray Angle Capacity Code Capacity Code Capacity at Pressure
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.5
MPa
0.6
MPa
0.8
MPa
50° 015 0.90 1.07 1.31 1.51 1.86 2.14 2.39 2.62 3.03
50° 026 1.55 1.86 2.27 2.63 3.22 3.71 4.15 4.55 5.25
80° 012 0.72 0.86 1.05 1.21 1.48 1.71 1.92 2.10 2.42
Spray Angle Capacity Code Capacity Code Capacity at Pressure
0.7
bar
1.0
bar
1.5
bar
2.0
bar
3.0
bar
4.0
bar
5.0
bar
6.0
bar
8.0
bar
50° 015 0.90 1.07 1.31 1.51 1.86 2.14 2.39 2.62 3.03
50° 026 1.55 1.86 2.27 2.63 3.22 3.71 4.15 4.55 5.25
80° 012 0.72 0.86 1.05 1.21 1.48 1.71 1.92 2.10 2.42
Spray Angle Capacity Code Capacity Code Capacity at Pressure
10
psi
15
psi
20
psi
28
psi
40
psi
60
psi
70
psi
80
psi
90
psi
50° 015 0.23 0.29 0.33 0.39 0.47 0.58 0.62 0.66 0.70
50° 026 0.41 0.50 0.58 0.68 0.81 1.00 1.08 1.15 1.22
80° 012 0.19 0.23 0.27 0.31 0.38 0.46 0.50 0.53 0.56
  • Standard Pressure: Column in red.
  • For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Size

Size(mm) Weight(g)
A B C
42.8 19.5 31.5 28.2
¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.
