DVEH 多件式塑膠清洗扇形噴嘴

台灣知名尖端科技商長期選用－塑膠多件式單流體扇形噴嘴,多件式結構,便於保養與替換,節省維護開支,多用於PCB,鋼鐵業等產業,並可用於清洗,冷卻,散佈等應用

品牌：	LORRIC
噴形：	扇形
流體：	單流體
材質：	噴嘴頭-PVDF
	底座-UPVC
	螺帽-PP

扇形噴嘴

液體在壓力下進入扇形噴嘴，經橢圓形噴口擠壓後形成扇形噴霧，流場呈現中間強、兩端弱的山形。扇形噴嘴常用於半導體、PCB、洗車業等工業的噴塗、冷卻或高壓清洗，具有效率高、控制範圍準確和高衝擊力等優點。

扇形噴嘴噴型

單流體扇形噴嘴，水從噴水口噴出來的噴霧形狀（Spray Pattern）如扇子，因此稱為扇型。覆蓋形狀（Coverage Pattern）上往下看噴灑標的後形成形狀為單線狀兩側漸縮 (tapered edge)。
了解更多：噴嘴噴霧形狀

鐘形流場分布

噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成山形的分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流量分佈

提供 0°~110° 角度噴灑

扇型噴嘴可提供 0°~110° 不同角度設計，0° 噴灑角度噴灑形式為直柱型，噴霧形狀為單點，在所有噴嘴類型中，可提供最佳的衝擊力，110° 大角度噴灑則可提供相同噴灑條件下最大的覆蓋面積，具體庫存規格請與我司聯繫。
了解更多：噴嘴噴灑角度與覆蓋範圍

多種材質可供選擇

關於公差

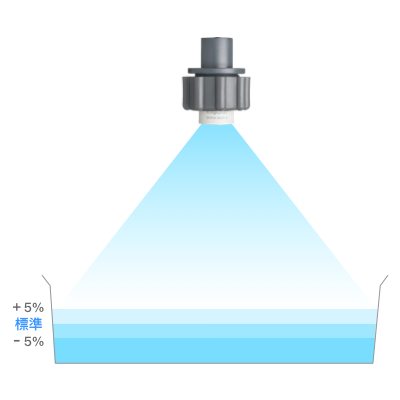

流量公差

流量公差為標準流量正負5%

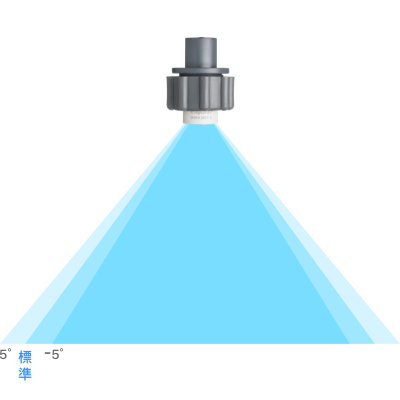

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴管徑(牙口)尺寸與規格。
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

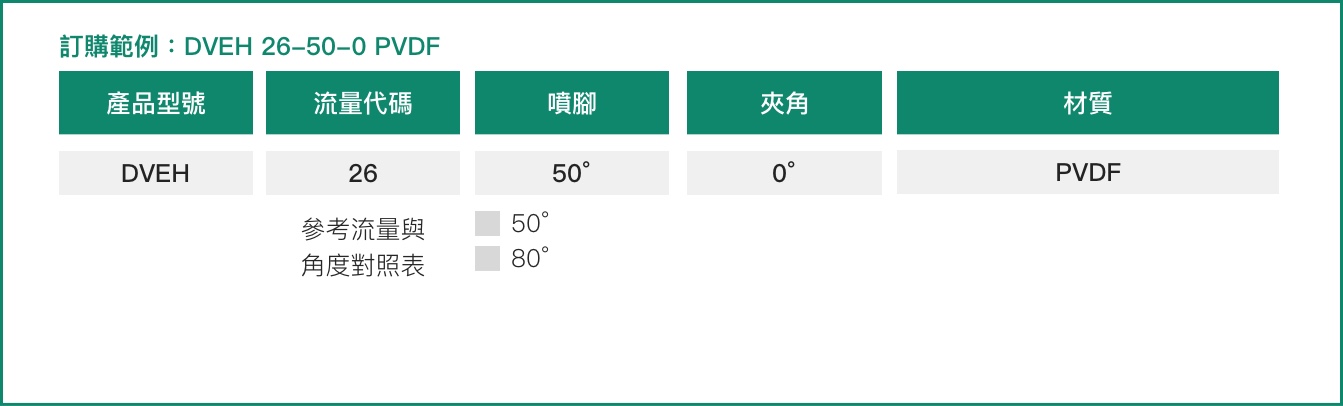

規格範例：DVEH 26-50-0 PVDF，以下為各數字所對應的選項與意涵。

單位
選擇

噴角	流量代碼	壓力對應流量
噴角	流量代碼	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²

50°	015	0.89	1.06	1.30	1.50	1.84	2.12	2.37	2.60	3.00
50°	026	1.54	1.84	2.25	2.60	3.18	3.66	4.11	4.50	5.20

80°	012	0.71	0.85	1.04	1.20	1.47	1.70	1.90	2.08	2.40

標準壓力：紅字標明。
若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

尺寸

尺寸(mm)			重量(g)
A	B	C	重量(g)
42.8	19.5	31.5	28.2

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

LORRIC將依照標準作業流程為您提供噴嘴客製服務。
注意事項
- 有最小量限制
- 限定通路販售須雙方議定

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

LORRIC將依照標準作業流程為您提供噴嘴客製服務。
注意事項
- 有最小量限制
- 限定通路販售須雙方議定

你可能也會感興趣

H 不鏽鋼單件式扇形噴嘴

QFH 快拆式扇形噴嘴 QF 系列

FU-ES 夾管式超音波流量計 EchoSense快易扣專利

為何你要選擇 LORRIC 噴嘴而非白牌噴嘴

「噴霧角度」與「噴霧覆蓋範圍」怎麼算？

選購噴嘴前必知七件事

立即詢價

噴角	流量代碼	壓力對應流量
噴角	流量代碼	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.8 MPa

50°	015	0.90	1.07	1.31	1.51	1.86	2.14	2.39	2.62	3.03
50°	026	1.55	1.86	2.27	2.63	3.22	3.71	4.15	4.55	5.25

80°	012	0.72	0.86	1.05	1.21	1.48	1.71	1.92	2.10	2.42

噴角	流量代碼	壓力對應流量
噴角	流量代碼	0.7 bar	1.0 bar	1.5 bar	2.0 bar	3.0 bar	4.0 bar	5.0 bar	6.0 bar	8.0 bar

50°	015	0.90	1.07	1.31	1.51	1.86	2.14	2.39	2.62	3.03
50°	026	1.55	1.86	2.27	2.63	3.22	3.71	4.15	4.55	5.25

80°	012	0.72	0.86	1.05	1.21	1.48	1.71	1.92	2.10	2.42

噴角	流量代碼	壓力對應流量
噴角	流量代碼	10 psi	15 psi	20 psi	28 psi	40 psi	60 psi	70 psi	80 psi	90 psi

50°	015	0.23	0.29	0.33	0.39	0.47	0.58	0.62	0.66	0.70
50°	026	0.41	0.50	0.58	0.68	0.81	1.00	1.08	1.15	1.22

80°	012	0.19	0.23	0.27	0.31	0.38	0.46	0.50	0.53	0.56
