F34 Caudalímetro de Flujo Variable sin Guía ½-1" 2.0-20 LPM ~ 10-100 LPM

El caudalímetro de flujo variable sin guía de LORRIC, ideal para soluciones corrosivas, ofrece fácil instalación, control preciso del flujo y operación sin fugas. Cuenta con un diseño de doble puntero y escala grabada con láser para una monitorización precisa. Está disponible una versión inductiva para alarmas de flujo conectadas a computadoras.

Marca: LORRIC
Tamaño del adaptador: 1/2", 3/4", 1"
Material del cuerpo: PSU
Fluido aplicable: Líquido (altamente corrosivo)
Material del flotador: PP
Precisión de medición: ± 5% F.S.
Resistencia a la presión:
 6.0 kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo.
Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo.
A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño sin riel guía

Diseño sin riel guía

El flotador está fabricado con materiales especiales, especialmente adecuado para soluciones corrosivas para metales y entornos que requieren alta resistencia química.

Cuerpo de PSU para soluciones químicas

PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, entre otros.

Cuerpo de PSU para soluciones químicas
Accesorios mecanizados únicos para una instalación de inserción suave

Accesorios mecanizados únicos para una instalación de inserción suave

No te conformes con las dificultades de los conectores de intubación tradicionales.
La innovación de LORRIC ofrece juntas mecanizadas con un diseño especial en la pared del tubo, garantizando una instalación fluida y sin esfuerzo.
¡Despídete de los ajustes forzados y disfruta de una instalación sin complicaciones!

Superficies de contacto planas en los accesorios, combinadas con una junta tórica para un sellado hermético

La mayoría de los accesorios disponibles en el mercado son moldeados por inyección, lo que genera superficies irregulares debido a la contracción por enfriamiento.
LORRIC fabrica accesorios mediante mecanizado de torneado, logrando una superficie lisa sin depresiones, combinada con una junta tórica para una experiencia sin fugas y sin preocupaciones.

Superficies de contacto planas en los accesorios, combinadas con una junta tórica para un sellado hermético
Personalización de escalas en caudalímetros

Personalización de escalas en caudalímetros

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador.
LORRIC ofrece personalización adaptada a la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

Realice su pedido según la siguiente información.

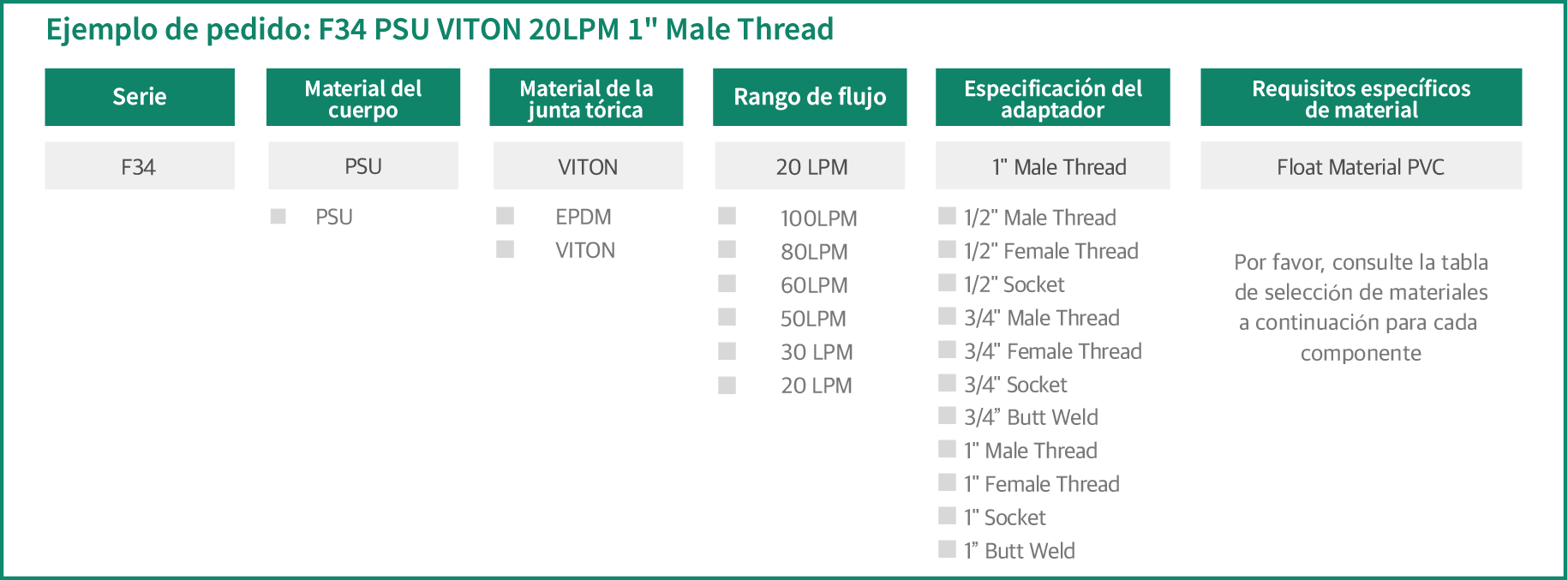

¿Cómo realizar un pedido de los caudalímetros LORRIC?
  • Seleccione el caudalímetro ideal según los requisitos de material para cada componente.
  • Consulte el siguiente ejemplo de pedido para realizar su pedido a LORRIC.
Serie F34 PSU F34 con Inductor PSU
Fluido Aplicable Líquidos (Altamente corrosivos)
Material del Cuerpo PSU
Material del Flotador PP
Material de la Junta Tórica EPDM / VITON
Material de las Tuercas de Unión UPVC
Material de la Varilla Guía Inferior PP
Rango de Escala (L/min) 2.0 - 20 L/min
3.0 - 30 L/min
5.0 - 50 L/min
6.0 - 60 L/min
8.0 - 80 L/min
 10 - 100 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
3/4"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
1"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Weld  ISO PPH / PVDF
Socket Weld ISO  PPH / PVDF
  • Los caudalímetros de líquidos están calibrados para agua a 20°C. Los caudalímetros de gas están calibrados para condiciones normales (0°C, 1 atm).
  • Todos los adaptadores pueden fabricarse bajo pedido. Contáctenos para conocer el precio y el tiempo de entrega. Especificaciones: el adaptador con rosca macho/hembra NPT de 1/2" (UPVC / PP / PSU) es personalizado, por favor contáctenos para más detalles. Consulte la tabla de resistencia química para verificar si el cuerpo y las partes de nuestros caudalímetros son adecuados para su solución.
  • La información de temperatura proporcionada es solo de referencia y puede no ser aplicable a todos los entornos.
  • Los rangos de caudal y los materiales mencionados corresponden a las especificaciones estándar. Seleccione los productos adecuados según sus condiciones de uso y entorno. No dude en contactarnos para cualquier consulta o asesoramiento.
  • Nuestra empresa evita ofrecer recomendaciones o sugerencias de modelos, ya que diversas industrias tienen aplicaciones y condiciones de diseño específicas. Le recomendamos seleccionar el modelo más adecuado según sus condiciones de diseño.

Tamaño del producto


Unit:mm

Adapter Spec A B C D E weight(g)
1"Male Thread 270 171 49.5 60 68

300


1"Female Thread 270 171 49.5 60 68
1"CNS 257 171 43 60 68
1"ASTM 257 171 43 60 68
1"JIS 255 171 42 60 68
3/4"Male Thread 256 171 42.5 60 68
3/4"Female Thread 271 171 50 60 68
3/4"CNS 259 171 44 60 68
3/4"ASTM 253 171 41 60 68
3/4"JIS 260 171 44.5 60 68
3/4"DIN 259 171 44 60 68
3/4"DIN
Thick Pipe Wall
255 171 42 60 68
3/4"JIS MAX 252 171 40.5 60 68
1/2"ASTM 251 171 40 60 68
1/2"JIS 249 171 39 60 68
1/2"DIN 249 171 39 60 68
PP OD40.4
ID34
257 171 43 60 68
PP OD33
ID25.2
253 171 41 60 68

Instalación

¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

Paso 1
Paso 1

Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

Paso 2
Paso 2

Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

Paso 3
Paso 3

Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

¿Qué personalizamos?

  • Unidades de medida distintas (LPM, LPH, CMPM y más)
  • Escala principal y secundaria
  • Densidades de líquidos variadas
  • Peso molecular de gases diferentes
  • Diversos rangos de medición
¿Qué personalizamos?

Personalización de escalas de caudalímetros: Guía paso a paso

  • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
  • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
  • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
