SPP 洗滌塔螺旋噴頭

大角度螺旋狀噴霧的單流體螺旋噴嘴,易裝配不易堵塞,大角度設計較一般扇型與錐形噴嘴,覆蓋更大面積,常見應用於半導體業的廢氣處理塔,氣體洗滌塔(scrubber)、冷卻水塔、消防等。

品牌: LORRIC
噴形: 螺旋形
流體: 單流體
材質: UPVC,  PEEK
牙規: BSPT, NPT
牙口尺寸: 1/4", 3/8"

型錄



螺旋噴嘴

螺旋噴嘴的螺旋形結構使液體在高壓下迅速旋轉,形成均勻且細緻的噴霧,適用於需要高效覆蓋和霧化效果的應用場合,如洗滌塔(scrubber)、冷卻、除塵、噴淋清洗、加濕以及化工製程等。

螺旋噴嘴

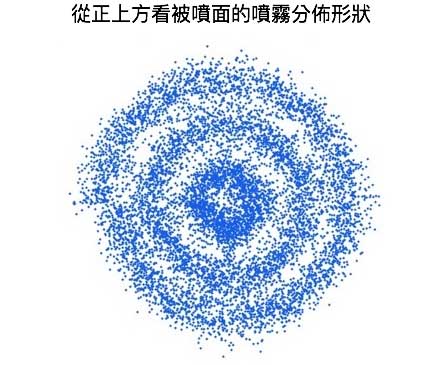

螺旋噴嘴噴型

螺旋噴嘴噴型

單件式螺旋結構狀噴嘴,坊間又有人稱之為豬尾巴噴嘴或蚊香形噴嘴,噴灑形式為實心圓錐。噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為多層同心圓。

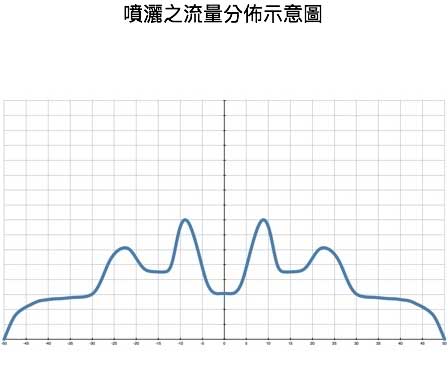

螺旋噴霧流場分佈

螺旋噴嘴流場分佈呈現多重山谷型,山谷的高峰由內向外遞減,且兩側呈現漸弱狀態的流場分佈。

螺旋噴霧流場分佈
多種材質可供選擇

多種材質可供選擇

  • UPVC (60°C以下環境使用)
  • PEEK (260°C/482°F 以下環境及高腐蝕性藥液使用)
  • PTFE

噴嘴角度由90~170度

大角度設計較一般扇型與錐形噴嘴,覆蓋更大面積。

噴嘴角度由90~170度

關於公差

流量公差

流量公差

流量公差為標準流量正負5%

角度公差

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材,以車削方式,製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料,以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購,各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求,根據下面的選型規則,挑選適合您的噴嘴,包括:
    • 適合您需求的噴嘴流量,即按照您需求所希望每只噴嘴的噴灑流量,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度,即按照您需求所希望每只噴嘴的噴灑覆蓋面積,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質,不同的應用環境有不同的材質要求,請按您的使用環境挑選適合的噴嘴材質。

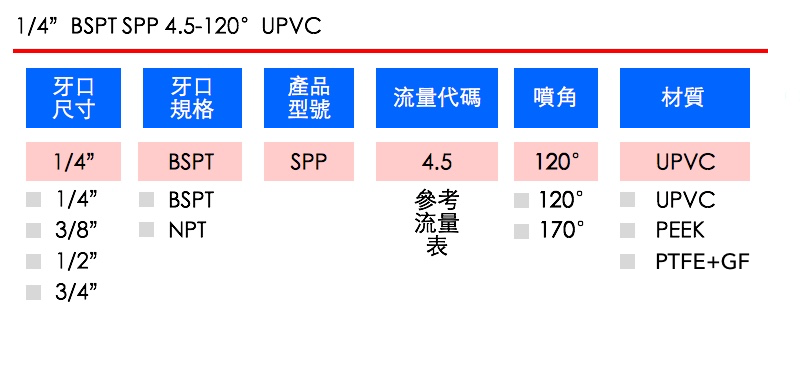

  • 訂購範例:1/4” BSPT SPP 4.5-120 UPVC,以下為各數字所對應的選項與意涵。


單位選擇
  • *
  • *
  • *
  • *
噴角 流量代碼 牙口尺寸 壓力對應流量 異物通過徑 (mm) 等效口徑(mm)
1/4" 3/8" 1/2" 3/4" 0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
120° 4.5 v


2.25 2.66 3.18 4.50 5.51 6.36 7.12 1.55 2.38
120° 12.8 v


6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 12.8 v
      6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 34   v     17.0 20.1 24.0 34.0 41.6 48.1 53.8
170° 52.7
v

26.4 31.2 37.3 52.7 64.5 74.5 83.3 3.00 7.94
170° 105

v
52.5 62.1 74.2 105 129 148 166 4.75 11.1
170° 134


v 67.0 79.3 94.8 134 164 190 212 4.75 12.7
170° 214         107 127 151.3 214 262 303 338 5.5 16
噴角 流量代碼 牙口尺寸 壓力對應流量 異物通過徑 (mm) 等效口徑(mm)
1/4" 3/8" 1/2" 3/4" 0.05
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.5
MPa
120° 4.5 v


2.27 3.21 3.94 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


6.46 9.14 11.19 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v       6.46 9.14 11.19 12.9  15.8 18.3 20.4 2.53 3.97
170° 34   v     17.2 24.3 29.7  34.3 42.0 48.5 54.3
170° 52.7
v

26.6 37.6 46.1 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
53.0 75.0 91.8 106 130 150 168 4.75 11.1
170° 134


v 67.7 95.7 117 135 166 191 214 4.75 12.7
170° 214         108 152.8 187 216 265 306 342 5.5 16
噴角 流量代碼 牙口尺寸 壓力對應流量 異物通過徑 (mm) 等效口徑(mm)
1/4" 3/8" 1/2" 3/4" 0.5
bar
0.7
bar
1.0
bar
2.0
bar
3.0
bar
4.0
bar
5.0
bar
120° 4.5 v


2.27 2.69 3.21 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v       6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 34   v     17.2 20.3 24.3 34.3 42.0 48.6 54.3
170° 52.7
v

26.6 31.5 37.6 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
53.0 62.7 75.0 106 130 150 168 4.75 11.1
170° 134


v 67.7 80.1 95.7 135 166 191 214 4.75 12.7
170° 214         108 127.8 152.8 216 265 306 342 5.5 16
噴角 流量代碼 牙口尺寸 壓力對應流量 異物通過徑 (inch) 等效口徑 (inch)
1/4" 3/8" 1/2" 3/4" 5
psi
10
psi
20
psi
30
psi
40
psi
50
psi
60
psi
120° 4.5 v


0.49 0.71 0.99 1.22 1.41 1.58 1.73 0.060 0.093
120° 12.8 v


1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 12.8 v       1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 34   v     3.76 5.32 7.53 9.22 10.7 11.9 13.0
170° 52.7
v

5.84 8.25 11.7 14.3 16.5 18.5 20.2 0.117 0.310
170° 105

v
11.6 16.4 23.3 28.5 32.9 36.8 40.3 0.185 0.433
170° 134


v 14.8 21.0 29.7 36.4 42.0 46.9 51.4 0.185 0.495
170° 214         23.7 33.5 47.4 58.1 67 74.9 82.1 0.216 0.629
    • 標準壓力:紅字標明。
    • 若您是使用手持式裝置,為了方便使用,我們只會顯示3種壓力下的對應流量,如果需要更多不同壓力下的流量資料,請使用電腦瀏覽本網站。
    • 由於產品規格繁多,產品以工廠現有生產規格為主,如需確認某規格是否仍有生產,請與我們聯繫。
    • 為給予顧客品質保證,本公司產品出貨皆須經過 ISO 品管流程,無法隔日交貨,交期將另行通知。此外,亦不提供工廠現場取貨服務。如有任何疑問或需求,請聯繫我們的業務人員。感謝您的配合。

相關產業

塗裝業

塗裝業

流量計精確控制漆料與溶劑的比例,確保漆面品質減少揮發性物質排放;噴嘴精準控制漆料與溶劑混合比,確保烤漆品質與環保標準的達成

尺寸

牙規(BSPT) 尺寸(mm) 重量(g)
A B UPVC PEEK
1/4"外牙 16 52 7.2 6.5
3/8"外牙 20 61 10 9
1/2"外牙 22 77 13.6 12
3/4"外牙  28 90
30 28.5

安裝

簡單兩步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

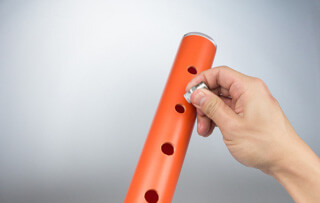

在管路上攻牙,攻牙尺寸需噴嘴螺紋規格相同

步驟二
步驟二

如有防漏需求,請在噴嘴螺紋纏上鐵氟龍止洩帶後,以順時針方向將噴嘴鎖附管上

步驟三
步驟三

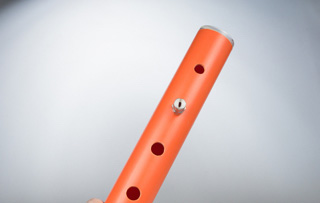

完成安裝

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗,與豐富的客戶現場經驗,讓我們來協助開發最適合您的產品!

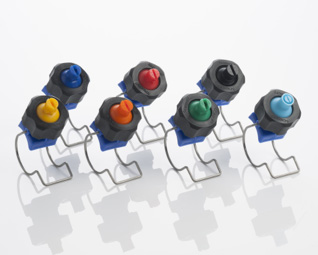

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景,可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求,請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下,噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD),能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
LORRIC提供專業的噴嘴客製服務,其流程為:1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案

易裝配,不易堵塞,大面積覆蓋

LORRIC SPP 螺旋噴嘴
