FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計

獲台灣美國等多國專利, 經SGS檢驗並取得歐盟RoHs認證, LORRIC 台灣製造, 搭載專利 AxleSense 軸感應技術, 量程較它牌提升2倍, 可偵測葉片消失造成的零流量問題, 大燈號與大螢幕便於現場管理
應用於
PCB濕製程│面板業│半導體業│水處理業│食品業│染整業 │化工業 │不含大顆粒之廢水

下載單頁目錄

產品說明書

韌體變更紀錄

產品特性

FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計產品特性
什麼是「蹼輪式流量計」？
又稱葉輪式流量計。近似水車葉片結構，偏心放置，流體經過使之轉動，在葉片上嵌入磁性金屬物質，便可以提取出脈衝形式的信號，利用感應器進行感應，透過訊號計算旋轉圈數，接續將流速轉為流量。

蹼輪(葉輪)式流量計算方法：每脈衝流量 × 脈衝數 ÷ 時間= 瞬間流量

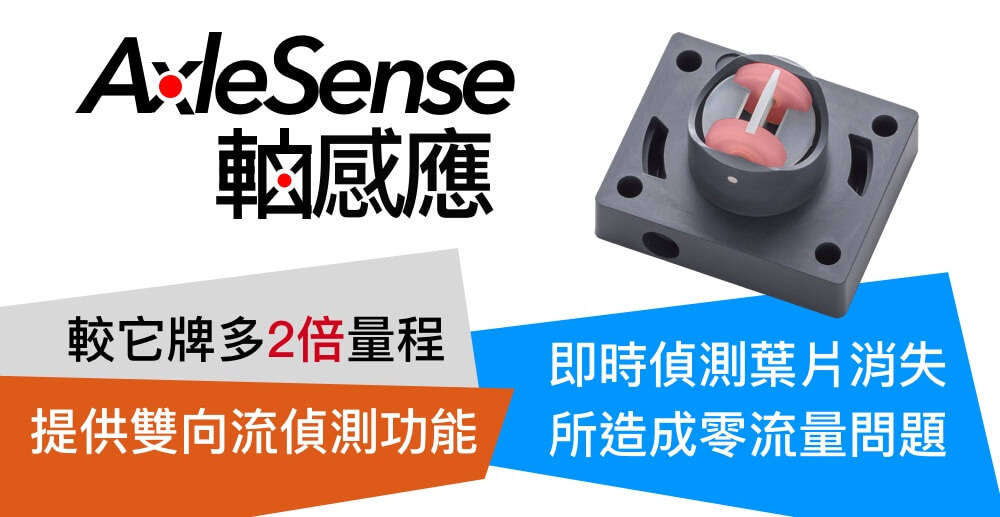

專利「AxleSense 軸感應」技術
LORRIC 改良了原本位於葉片上的感應磁鐵，將量測原理從感應葉片上磁鐵經過感應器的時間差，改為葉片的轉向，創造出「軸感應葉片」。搭配 LORRIC 重新設計的流量演算法，推出專利「AxleSense 軸感應」技術，此技術將可大幅提升其對極端微小流量的感測能力，以及葉片異常的即時監測能力。

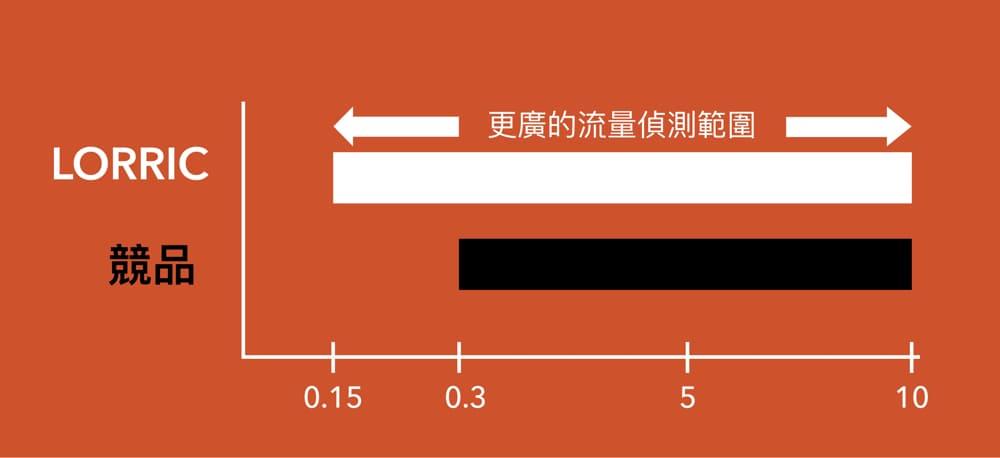

FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計流量偵測範圍更廣

流量偵測範圍更廣 (最大範圍可達 0.15 m/s~10m/s)

傳統蹼輪(葉輪)式流量計因感測磁鐵設計於葉片上，在管內液體低流速時，流量感測有著極大誤差甚至偵測不到。LORRIC 蹼輪(葉輪)式流量計，使用軸感應技術，藉由轉向偵測流量，因此，在低流速下，仍可靈敏地感受著葉片的轉動，且持續地低誤差監測流量，提供使用者更廣泛的應用環境。

*最低流速可能因為配管管徑、流體系數等因素而有些微差異。

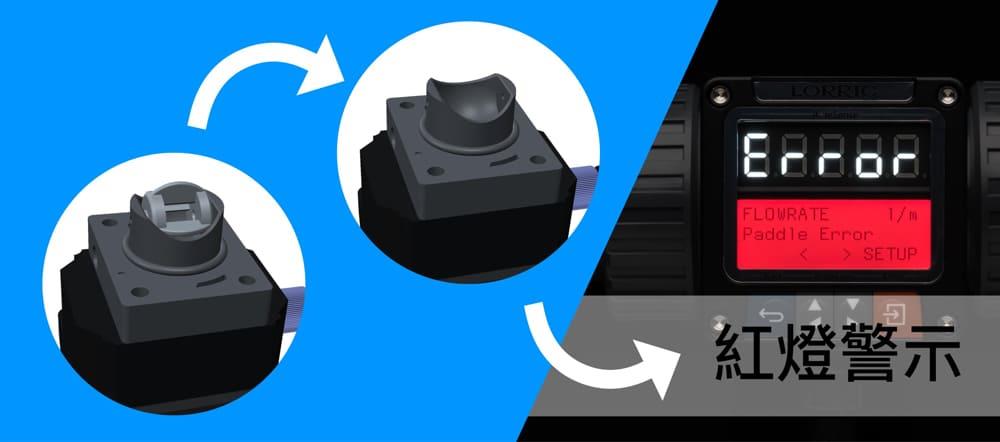

主動智能偵測因葉片消失所造成零流量問題

當流量計偵測不到流量時，可能肇因於泵浦、管線、設備本身、或是蹼輪(葉輪)式流量計因結晶或磨耗而斷裂所造成的葉片脫落與損壞問題，LORRIC 專利「AxleSense 軸感應」技術可主動即時偵測葉片異常，提供現場管理者明確的葉片異常資訊，讓流量計不再只是被動的只顯示零流量。對於導入工業4.0的使用者，將 LORRIC 蹼輪(葉輪)式流量計的詳細異常資訊與工廠管理系統整合，能幫忙現場人員快速排除流量異常的問題。

FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-主動智能偵測因葉片消失所造成零流量問題
FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-雙向流偵測功能

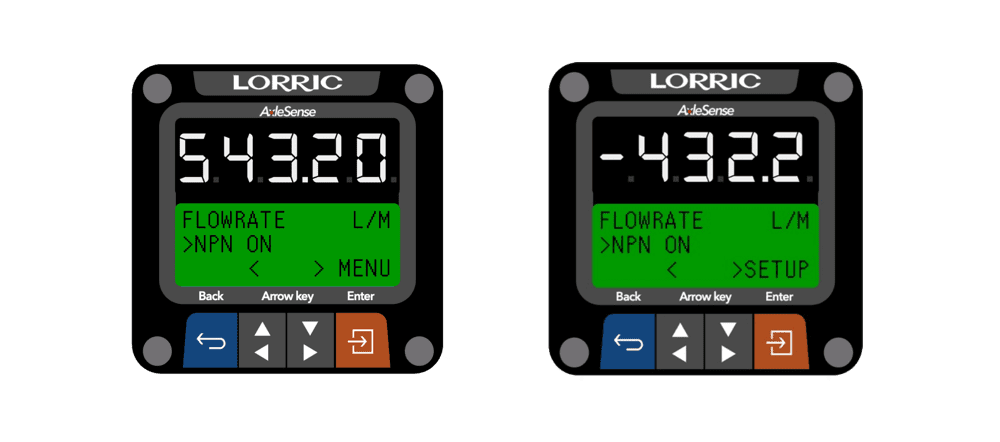

雙向流偵測功能

LORRIC 專利「AxleSense 軸感應」技術以葉片的轉向來偵測流量的原理，可同時提供管線內液體流向資訊，並將其與工廠管理系統整合，便於現場管理。

即時偵測因葉片現況提供完整預測保養資訊

廠房設備眾多且複雜，其中任一設備的故障牽一髮而動全身，完整與仔細的定期保養不可或缺。定期保養時，整場停機，根據檢查表詳細檢視與維護，相當耗費時間成本，因此，保養資訊完整性實踐確實性將是決定「定期保養」效率與否的關鍵。在 IoT 與工業 4.0 (industry 4.0) 的概念下，LORRIC 專利「AxleSense 軸感應」技術即時偵測與蒐整葉片各項狀態數據，提供 LORRIC 蹼輪(葉輪)式流量計預期保養資訊，以各類訊號輸出方式與廠房中控系統溝通，將可於每次定期保養時，提供完整保養資訊，以防止設備突如其來的故障，現場管理更為確實。(看更多)

FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-即時偵測因葉片現況提供完整預測保養資訊
FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-可選僅搜集指定單向流量數據，排除反向流量數據

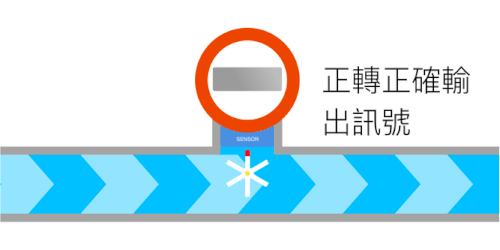

可選僅搜集指定單向流量數據，排除反向流量數據

蹼輪(葉輪)流量計於運作時，會因使用者關閉液體出流，或排水時的流場晃動，導致流量計蹼輪的反向轉動現象，並輸出流量訊號，此訊號可視為假訊號，一般來說，使用者會以自行撰寫的程式去判斷並校正假訊號。LORRIC 專利 AxleSense 技術，在廠房整體設備運作管理上，無需額外程式，即可提供排除反向流量數據的功能，杜絕假訊號，使其具有高準確度的流量監測能力。

➔搭載專利「AxleSense 軸感應」的 LORRIC 蹼輪式流量計與傳統蹼輪式流量計的比較





FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-高大亮綠紅橘三色警示燈號與大數字顯示

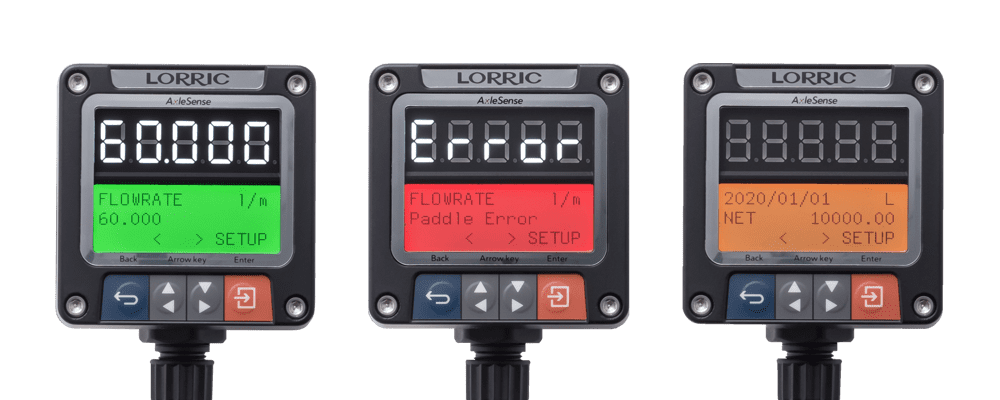

高大亮綠紅橘三色警示燈號與大數字顯示



◉ 大塊高亮度LED螢幕大數字顯示，遠處即可隨時監測流量數據，無須刻意接近。

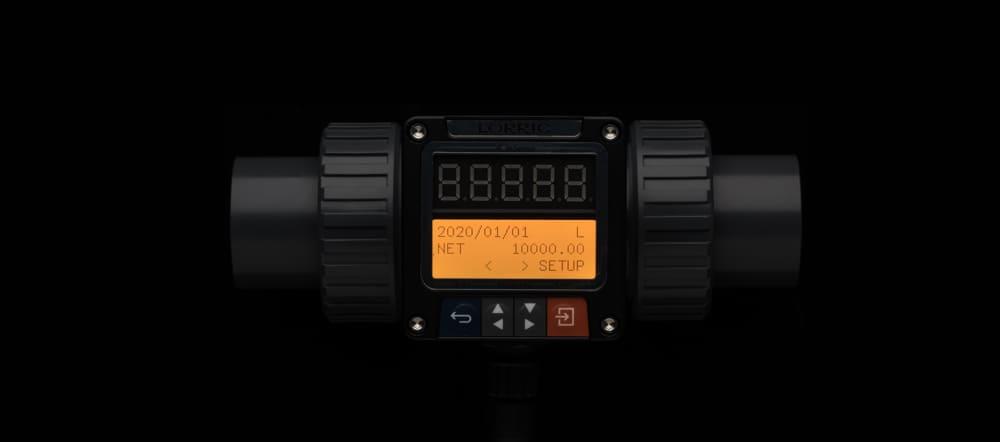

◉ 綠紅橘三色燈號 綠色-正常的感測狀態；紅色-重大異常；橘色-螢幕顯示非即時感測數據，無論使用者距離多遠，均可因著燈號顏色的變換而即刻察覺設備之異常與否。





FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-LCD/LED 子母雙螢幕設計

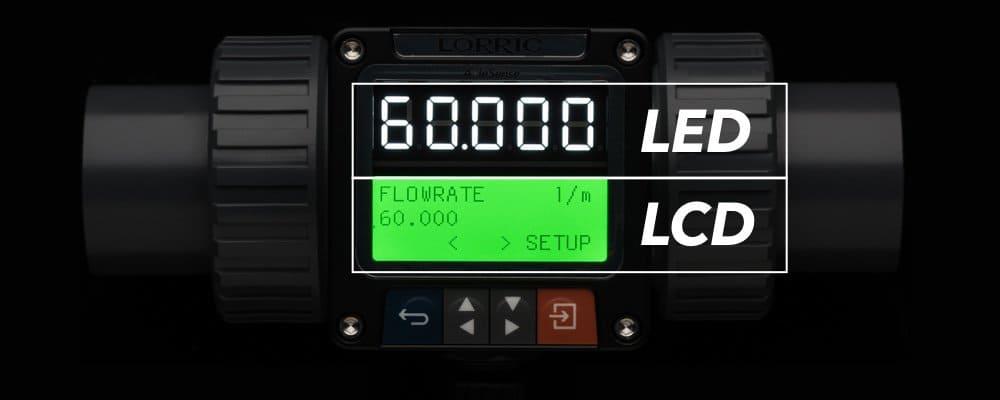

LCD/LED 子母雙螢幕設計，雙螢幕監測讓工作 1+1>2

全球發明專利申請中



◉ 雙螢幕顯示：LED-5 位數 LED / LCD- 16x3 LCD 背光顯示。



◉ 大面積高亮度LED螢幕觀測流量數字：LED的高亮度，利於遠距觀監測，且因其顯示上的限制，數字顯示優於文字，在LORRIC的設計思維下，思考使用場景的痛點，我們將安排大塊面LED螢幕，來顯示以數字資訊為主的流量監測，使用者即使在遠處，仍可即時清晰觀測當下流量而無需刻意靠近。



◉ LCD螢幕利於顯示更多複雜的文字細節：蹼輪(葉輪)式流量計最初的設定對往後流量監測結果有著決定性的影響，設定的易用性相當重要，除了軟體介面外，螢幕清晰度與按鈕設計，會使得有時裝置在相對利用狹小空間裝置的流量計，有著更容易完成設定工作的優勢。LORRIC 蹼輪(葉輪)式流量計雙螢幕中的LCD螢幕擔任流量計的設定作業，LCD螢幕可乘載更多文字細節的特性下，使用者容易清晰辨識各設定選項，利於順利迅速完成流量計設定之設定。







FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-符合市場主流規格的三件式設計

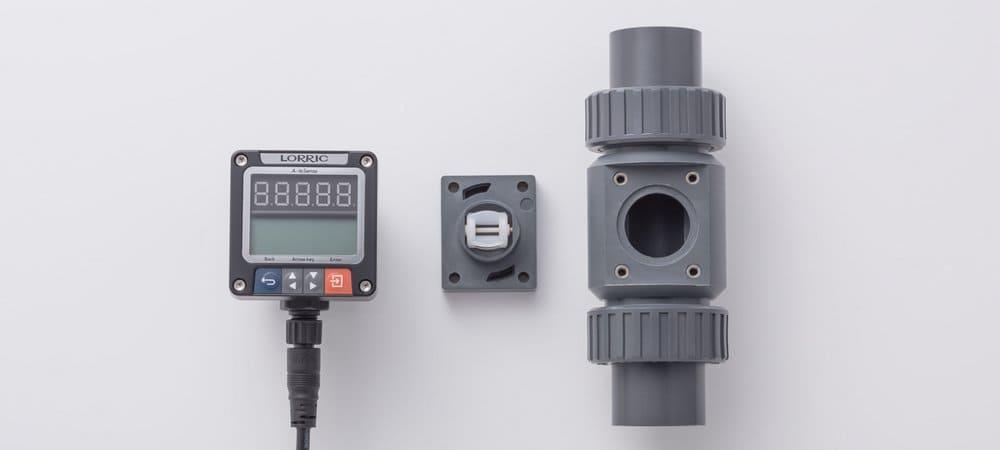

符合市場主流規格的三件式設計



◉ LORRIC 蹼輪(葉輪)式流量計儀表、葉片機座、配管的三件式設計規格符合市場主流，在可重新配管的情景下，將流量計整套更新可以提供更準確的流量偵測。在無法重新配管的情境下，可直接沿用舊有配管，省去重新配管所需耗費的額外成本。



◉ 蹼輪(葉輪)式葉片可獨立更換。







FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-切削級三通管堅固耐用，管壁尺寸穩定無波浪狀不易滲漏，表面完整無縫

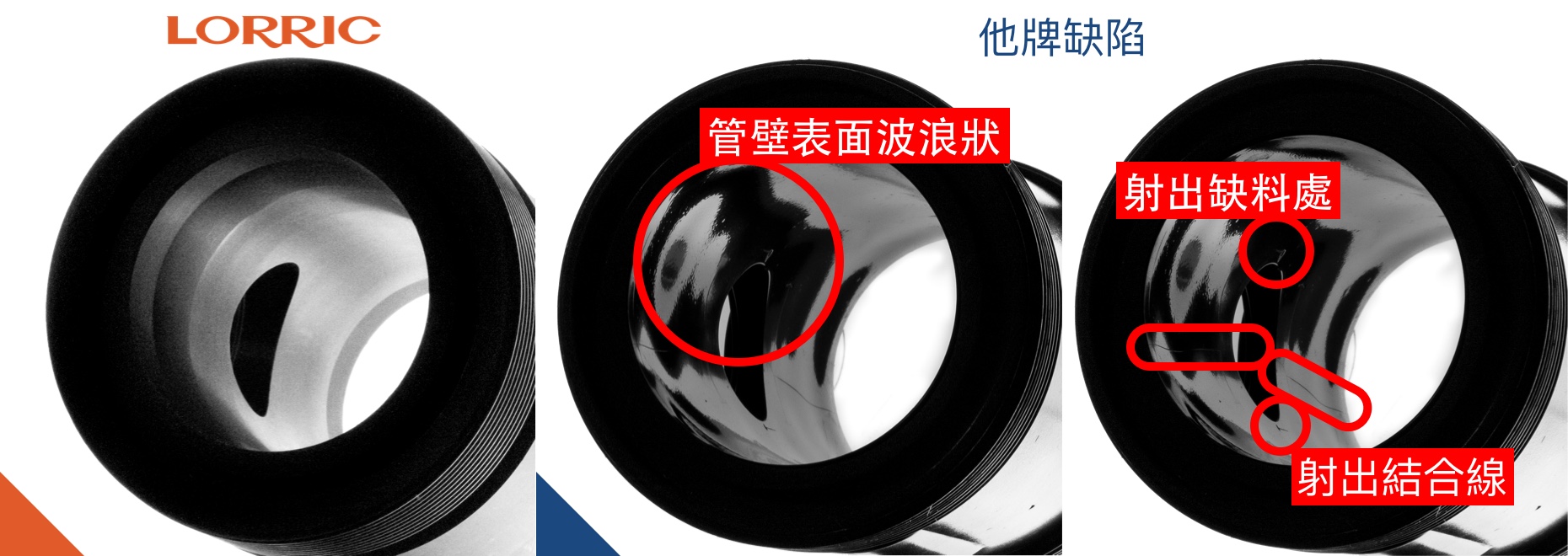

LORRIC 切削級三通管堅固耐用，管壁尺寸穩定無波浪狀不易滲漏，表面完整無縫



◉ LORRIC 三通管：將押出棒材，以車削方式，製成耐用的三通管，尺寸穩定可靠，管壁平滑無波浪狀，可使擾動降低，量測精度較高。車削押出的塑料，強度較射出品更高，更沒有包封、短射及結合線。



◉ 他牌三通管：一般技術以塑膠射出製作，因熔化的塑膠會被壓縮成形，愈厚的部分收縮愈大，造成管壁表面不平整，並呈現波浪狀(如中間圖圓圈處)，導致管路截面積不一致及流體不穩定，進一步影響計算結果並容易滲漏。另外，射出品常見的包封、短射及必然存在的結合線都是結構上較弱處(如右圖圓圈處)，在長期使用上容易從這些位置損壞。









其他重要特性
FP-AS510 AxleSense軸感應專利蹼輪(葉輪)式流量計-正/ 負/ 凈流量及過去14日每日累積記錄
正/ 負/ 凈流量及過去14日每日累積記錄

非製程設施的基礎設施里，一般來說不會有PLC進行系統監控工作，LORRIC蹼輪(葉輪)流量計提供了下列幾種流量監控數據累計：正流量/ 負流量/ 凈流量，您可設定其一作為過去14日之歷史數據 (數據最多可顯示10位數數字)。同時，因配備備用電池，即使設備暫時斷電，也可保持日期不亂。

螢幕可根據垂直或水平配管轉換方向

無論您是水平或是垂直配管，LORRIC 蹼輪(葉輪)式流量計表頭螢幕顯示面板，均可根據配管方向調整螢幕觀視方向，方便不同配管情境之流量監測之用。






完整易懂的使用教學

LORRIC 於不同平台上提供詳細的產品說明：使用者可以藉由手機查看電子式的說明書，現場作業的便利性增高；透過 Youtube 的教學影片讓使用者更了解操作流程，LORRIC 增加使用者對產品說明的易用度，提高作業效率。

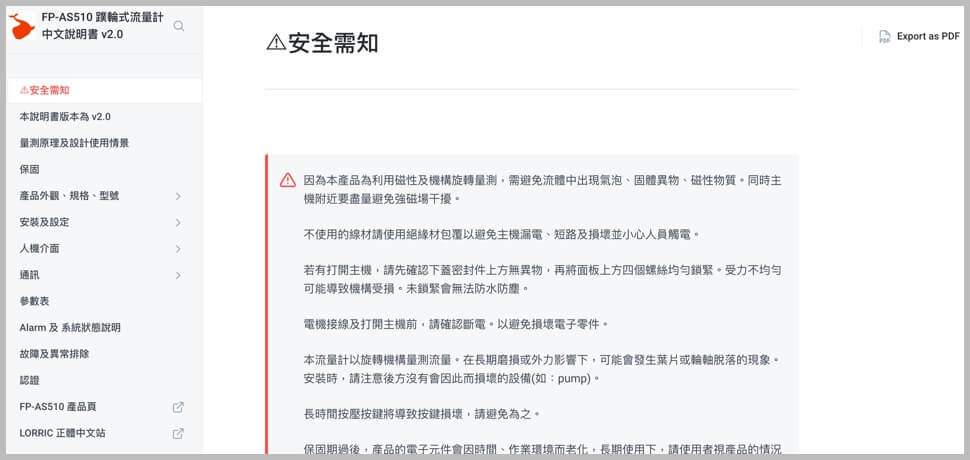

FP-AS510 蹼輪(葉輪)式流量計 產品說明書
FP-AS510 蹼輪(葉輪)式流量計 產品說明書

包含產品的安全須知、硬體/韌體的版本說明、量測原理及設計使用情景、保固、產品外觀、、、等的詳細使用說明。

➔蹼輪流量計說明書_2.0版

➔蹼輪流量計說明書_2.0版(英文版)

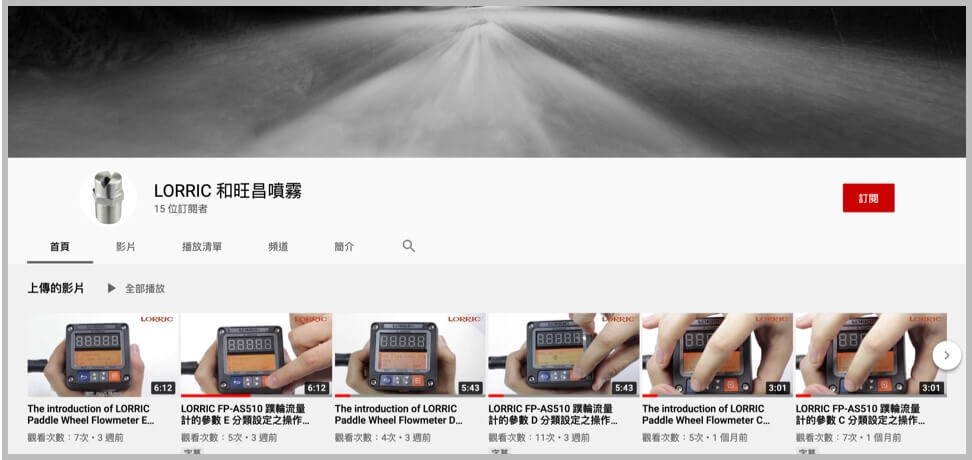

Youtube 頻道- LORRIC 和旺昌噴霧

蹼輪(葉輪)流量計的操作設定，詳細的步驟讓使用者可以觀看影片同時執行設定。

➔觀看並訂閱影片

Youtube 頻道- LORRIC 和旺昌噴霧





與市面上其他量測原理進行比較

  變面積式
 一般蹼輪(葉輪)式

 LORRIC

蹼輪(葉輪)式

  電磁式

非侵入

超音波式

管損 低 低 低 無 無
非破壞安裝 無 無 無 無 可
精確度 中 中 中高 最高 高
測雙向流 無 無  可 可 可
是否會堵塞 會阻塞 會阻塞 會阻塞 不阻塞 不阻塞
可測流體 氣液體 液體 液體 有導電率液體  液體（包含有機物）
價格 中小管徑最低價

中低價位

價格隨管徑增加

中低價位

價格隨管徑增加

高價位

價格隨管徑增加

中價位

價格不隨管徑增加





規格
機構規格 量測相關規格 使用者介面
 安裝方式 in-line(管段式)

適用流體最大動黏度

 300cSt ** 語言 英文、繁簡中 (其它可訂製)

管內流體最高工作溫度

UPVC 材質：0~50°C (32~122°F),

更高溫請用 PPH 或 PVDF 或 316L 不鏽鋼*

  適用流體 清水、油或含少量雜質 (<1%) 的化學品  單位

公制- 米、立方米、公升

時間- 秒、分鐘、小時、天

英制- 呎、立方呎、UK gallon、US gallon
 主機工作環境溫度

-10~60°C

(14~140°F)

  線性度 ± 0.5 % FS (>0.3m/s)
三通管接法

UPVC 插管接頭(ASTM, JIS, DIN),

UPVC 內外牙 (BSPT / NPT) 接頭,

PPH / PVDF 插焊接頭, UPVC / PPH / PVDF Spigot (詳見下方訂購範例)

  再現性 ± 0.4 % 顯示

雙螢幕顯示：5位數 LED +

3色背光 3行16字元 LCD
 OR 公差 ± 2.5 % OR
 三通管管徑  DN15-65 (4分到2吋半) 量測原理 蹼輪

顯示有效位數

LED 5位數(顯示負號時為4位數)

LCD 10位數(外加正負號及小數點)

蹼輪材質

PVDF 或 PPH 包覆磁鐵 + 精密陶磁軸承及主軸

 流速範圍

± 0.3~10 m/s

可延伸至 ±0.15~10 m/s***

 操作按鍵 4 鍵輕觸式按鍵
三通管材質  UPVC / PPH / PVDF (訂製)/ 316L 不鏽鋼
供電需求 DC 12V to 36V 100mA  暫態數據 瞬時流量、瞬時流速 有線通訊

類比輸出自帶電 16位元 4-20mA (HW1.3以後機種)

Modbus RTU RS485 二線式

光耦開關訊號

（附2米長訊號線）
反應時間 < 0.5 or 1秒  累積數據 跨日累計流量 過去14日每日累計流量
防水等級 IP66* 日期不斷電電池  CR2032

* IP66 的IP是Ingress Protection的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

** 本機出廠以常溫水做校正。與水不同黏度的流體會導致校正值不準確，也可能會使最小及最大流速改變。

*** 最低流速可能因為配管管徑、流體系數等因素而有些微差異。



其他子型號選擇
型號 RS485通訊 4-20mA/0-20mA 類比輸出 OCT 輸出(Pulse) 日期及歷史功能 註

FP-AS510

 v v v v 標準版有常備庫存
FP-AS510R v
可訂製，庫存請詢問業務
FP-AS510A v v 可訂製，庫存請詢問業務
FP-AS510P v 可訂製，庫存請詢問業務





請根據以下資訊訂購您所需的流量計產品

如何訂購LORRIC流量計?

  • • 蹼輪式流量計包含：主機、三通管、以及蹼輪組，三通管與蹼輪組需確認尺寸與材質
  • • 請利用以下訂購範例的資訊提供方式與我們溝通與訂購您所需的蹼輪式流量計三通管與蹼輪組
  •

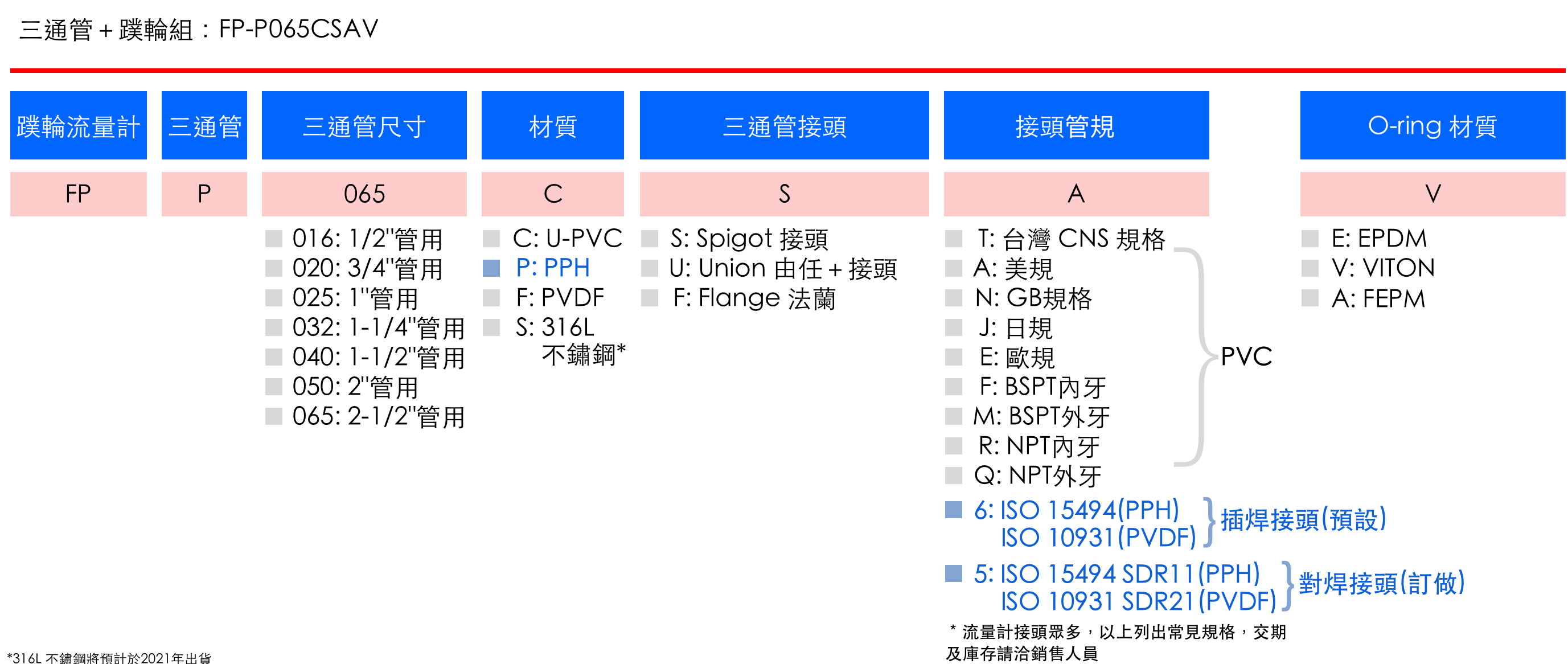

  • •  三通管 + 蹼輪組 (三通管會與蹼輪組一同出貨)：
  •
  • 如何訂購LORRIC流量計
    •

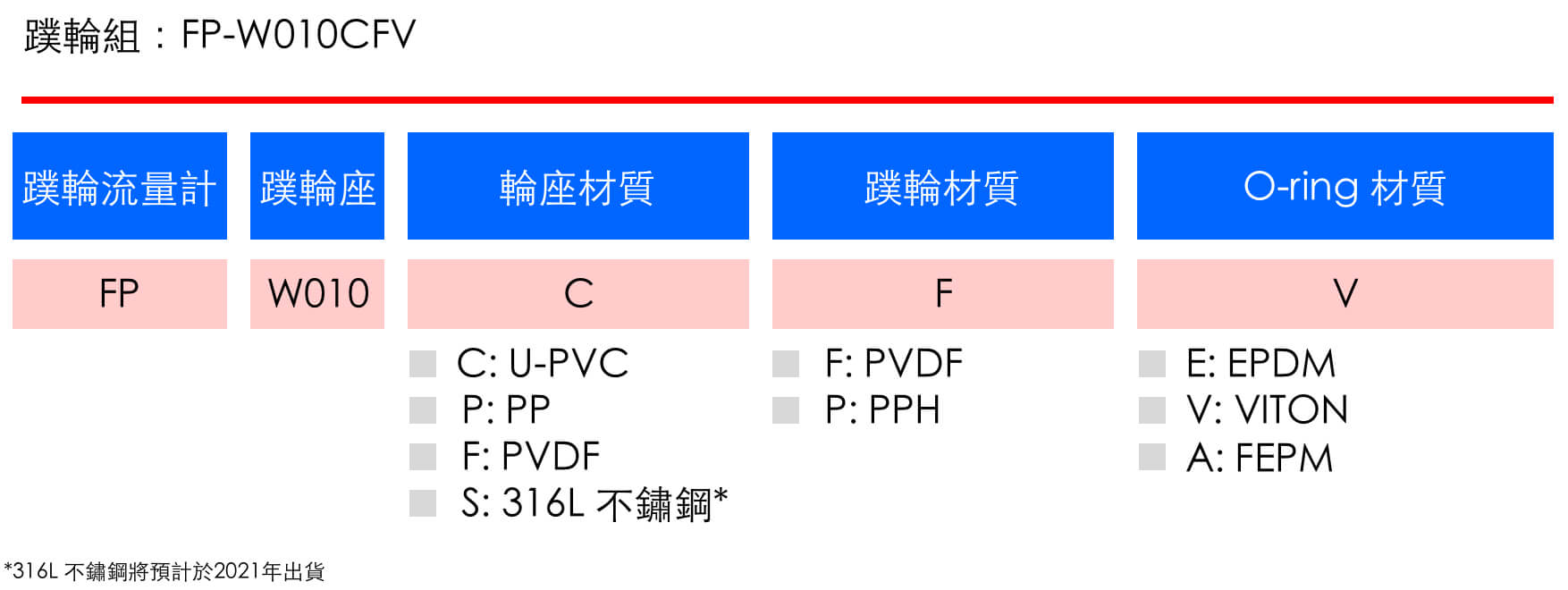

  • • 蹼輪組 (單獨訂購蹼輪組才需依此範例下訂型號)：

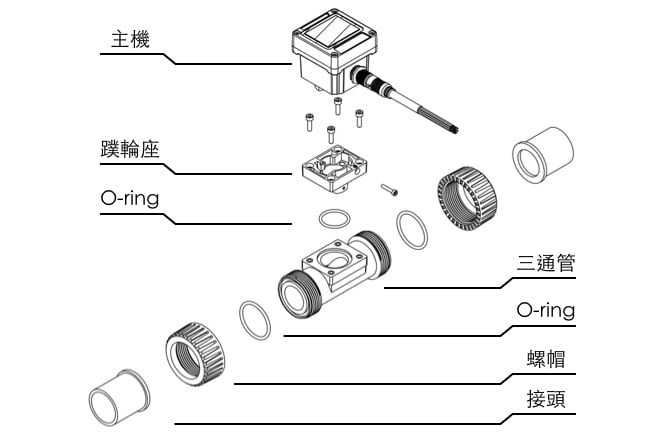

  • 如何訂購LORRIC流量計-2      LORRIC蹼輪式流量計-爆炸圖

  •

  •



     蹼輪流量計訂製範例與對應描述
     型號  描述
     FP-P020CSJV     3/4" UPVC 三通管 日規 Spigot 接頭，Viton O-ring + UPVC 輪座，PVDF 蹼輪，Viton O-ring + FP-W010CFV
     FP-P050CUTV     2" UPVC 三通管 Union 由任 台規接頭，Viton O-ring + UPVC 輪座，PVDF 蹼輪，Viton O-ring + FP-W010CFV
     FP-P020CUEE     3/4" UPVC 三通管 Union 由任 歐規接頭，EPDM O-ring + UPVC 輪座，PVDF 蹼輪，EPDM O-ring + FP-W010CFE

table
管徑、流速、流量對照表



單位
選擇
  • *
  • *
管徑 流速對應流量 流速對應流量
0.3
m/s		 1
m/s		 3
m/s		 6
m/s		 10
m/s
1/2" 3.6 12.1 36.2 72.4 120.6
3/4" 5.7 18.8 56.5 113.1 188.5
1" 8.8 29.5 88.4 176.7 294.5
1-1/4" 13.6 45.3 135.9 271.7 452.9
1-1/2" 22.6 75.4 226.2 452.4 754.0
2" 36.8 122.6 367.7 735.4 1225.7
2-1/2" 65.4 217.9 653.7 1307.4 2179.0
管徑 流速對應流量 流速對應流量
1
ft/s		 3
ft/s		 10
ft/s		 20
ft/s		 30
ft/s
1/2" 0.95 2.84 9.47 18.94 28.41
3/4" 1.66 4.99 16.62 33.24 49.86
1" 2.69 8.08 26.94 53.88 80.81
1-1/4" 4.66 13.99 46.62 93.24 139.86
1-1/2" 6.35 19.04 63.45 126.91 190.36
2" 10.46 31.38 104.59 209.18 313.77
2-1/2" 17.54 52.63 175.43 350.86 526.29



➔看『如何依據流量、流速與管徑選出適合的流量計？』

尺寸
由令形式的 UPVC 三通管尺寸(mm)

A B C D E F G H
 ½" 164 100 27.6 36 62.3 46.2 115.7 86.2
¾" 168 100 32.6 41.9 62.3 50.5 115.7 85.7
1" 168 100 40.6 50 62.3 60 115.7 85.7
1¼" 210 114 50.2 59.6 65 75.6 127 89.2
1½" 218 120 56 65.7 70 83 134 92.5
2" 269.5 133.3 72 81 81 99.7 148.8 99




LORRIC 蹼輪式流量計尺寸1
套管形式的 UPVC 三通管尺寸(mm)

A B C D E F
2½" 160 70 76 92 106.5 152.5
LORRIC 蹼輪式流量計尺寸2

主機尺寸(mm)
I J
63 63




LORRIC 蹼輪式流量計尺寸3




⚠安全規範:

1. 保固期過後，產品的電子元件會因時間、作業環境而老化，長期使用下，請使用者視產品的情況更換新品。

2. 請勿將產品長期操作在 LCD 背光呈現橘燈及紅燈狀態，以避免產品損壞並造成相關損失。



LORRIC 販售的設備不適用於以下用途:

1. 安裝於核能相關設施或作為核能相關活動之用。

2. 安裝於具針對人體施以醫療行為之設備且設備內之流體會在醫療行為過程中與人體任一部位接觸。

3. 其他未載明於用途內的一切不當用途。

若使用者將購自於 LORRIC 的設備用於上述不當用途與行為，該使用方式所造成的任何後果，如：人員的傷害、其他設備的損害、LORRIC 售出設備的損害等，將無法歸責於 LORRIC，使用者需自行負責；若因使用者對 LORRIC 所售出的不當使用所造成 LORRIC 的權益與名譽受損，LORRIC 將保留對使用者求償的權利。



蹼輪異常警示功能的使用限制:

蹼輪異常的警示功能，僅作為輔助現場人員加速判斷設備異常發生原因之用，由於工作環境中，有許多無可預期的環境與其他變因，或因工作現場周遭相關設備所造成的磁場干擾，此功能將可能因此失效，請勿將此功能作為設備或設施中重大或安全相關唯一信號來源。詳細問題排除，請聯絡 LORRIC 以獲得進一步的協助。
