QFYF 강화된 그립 퀵 릴리스 방막힘 실심 원뿔 노즐 - QF 시리즈

LORRIC QF 시리즈 X형 중심 블레이드 실체형 원추 노즐로, 손쉽게 탈부착이 가능합니다. QFYF 그립 Y형 미끄럼 방지 디자인으로 부드러운 회전을 더욱 쉽게 할 수 있으며, 유량 분포와 분사 균일도가 뛰어납니다. 주로 반도체 및 인쇄 회로 기판, 산세척, 화학 약품 분사 등의 산업에 사용됩니다.

브랜드：	LORRIC
분사 형태：	실체형 원추
유체：	단일 유체
노즐 재질：	PP, PVDF
블레이드 재질：	PP
나사 규격：	BSPT

파일 다운로드

즉시 문의

X형 축 실심 원뿔 노즐

액체가 다공성 또는 X형 베플을 통과하면서 회전하는 흐름을 생성합니다. 분출될 때 원심력으로 인해 원형 분사 패턴이 형성됩니다. 이 실심 원뿔형 노즐은 저압에서도 넓은 커버리지를 제공하며 균일한 물방울을 생성하므로, 반도체 공정, 화학 약품 분사 및 코팅에 이상적입니다.

실심 원뿔형 스프레이 노즐 분사 패턴

단일 유체 노즐은 원뿔형 분사 형태를 만들어내며, 이를 실심 원뿔형 노즐이라고 합니다. 이로 인해 원형 분사 패턴이 형성됩니다.
자세히 알아보기: 노즐 분사 형태

종형 유동 분포

풀 콘 스프레이 노즐은 중앙에서 최대 분사량을 가지며 가장자리로 갈수록 감소하여 둔덕 모양의 분포를 형성합니다. 표면 청소와 같은 집중적인 충격 응용에 이상적입니다. 균일한 분사를 위해 노즐을 가까이 설치하여 커버리지 영역이 겹치도록 하여 균일성을 개선하십시오.
자세히 알아보기: 둔덕 모양 분포

다양한 유량 제공

실형 원뿔 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력 2 Kg/cm²에서 최소 유량은 1 Lpm이며, 최대 유량은 5.5 Lpm입니다. (기타 유량 요구 사항은 "사양표"를 참조하거나 당사에 직접 문의하십시오.)
자세히 알아보기: 노즐 압력, 구경 및 유량

0°에서 120°까지 분사 각도 제공

실심 원뿔형 노즐은 0°에서 120°까지 다양한 분사 각도를 제공합니다. 0° 각도는 단일 지점에 분사되는 직선 제트로, 모든 노즐 중 가장 강한 충격력을 제공합니다. 120° 각도는 가장 넓은 커버리지를 제공하며, 표준 60° 각도는 충격력과 커버리지의 균형을 맞춥니다. 구체적인 사양에 대해서는 문의해 주세요.
자세히 알아보기: 노즐 분사 각도 및 커버리지

퀵 릴리스 디자인, 스냅 잠금 위치 고정으로 물 누수를 방지합니다.

두 조각으로 된 퀵 릴리스 디자인은 노즐과 베이스 사이에 세 개의 스냅 잠금 포인트가 있어, 도구 없이 조립 및 분해가 가능하고, 정밀한 위치 설정과 편리한 유지보수를 제공합니다.

노즐 팁 재질: PP, PVDF
오링 재질: EPDM, Viton, FEPM
중심 블레이드: PP
네 가지 본체 유형 제공

다양한 요구를 충족시키기 위해 4가지 본체 유형을 선택할 수 있습니다!

QF 시리즈는 총 4가지 본체 유형을 제공하며, QF 나사형 본체는 다양한 표준 피팅 및 배관 시스템과의 호환성 덕분에 가장 인기가 많습니다. 이 외에도 3가지 용접 본체가 있습니다.

QFSA 용접 본체 재질: UPVC
QF 나사형 본체
재질: PVDF, PP, UPVC
나사 크기: 1/4", 1/8", 3/8"
QFWG 위치 용접 본체 재질: UPVC
QFWG 일반 용접 본체 재질: UPVC

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문을 진행해 주세요.

아래 선택 가이드를 기준으로 귀하의 요구에 맞는 노즐을 선택하세요.
- 노즐 직경(나사 크기) 및 사양을 선택하세요.
- 각 노즐의 스프레이 유량을 선택하세요. 아래 차트를 참조하세요.
- 각 노즐의 스프레이 각도를 선택하세요. 아래 차트를 참조하세요.
- 노즐 소재를 선택하세요. 각기 다른 사용 환경에는 서로 다른 소재가 필요합니다. 사용 환경에 맞는 적합한 소재를 선택하세요.

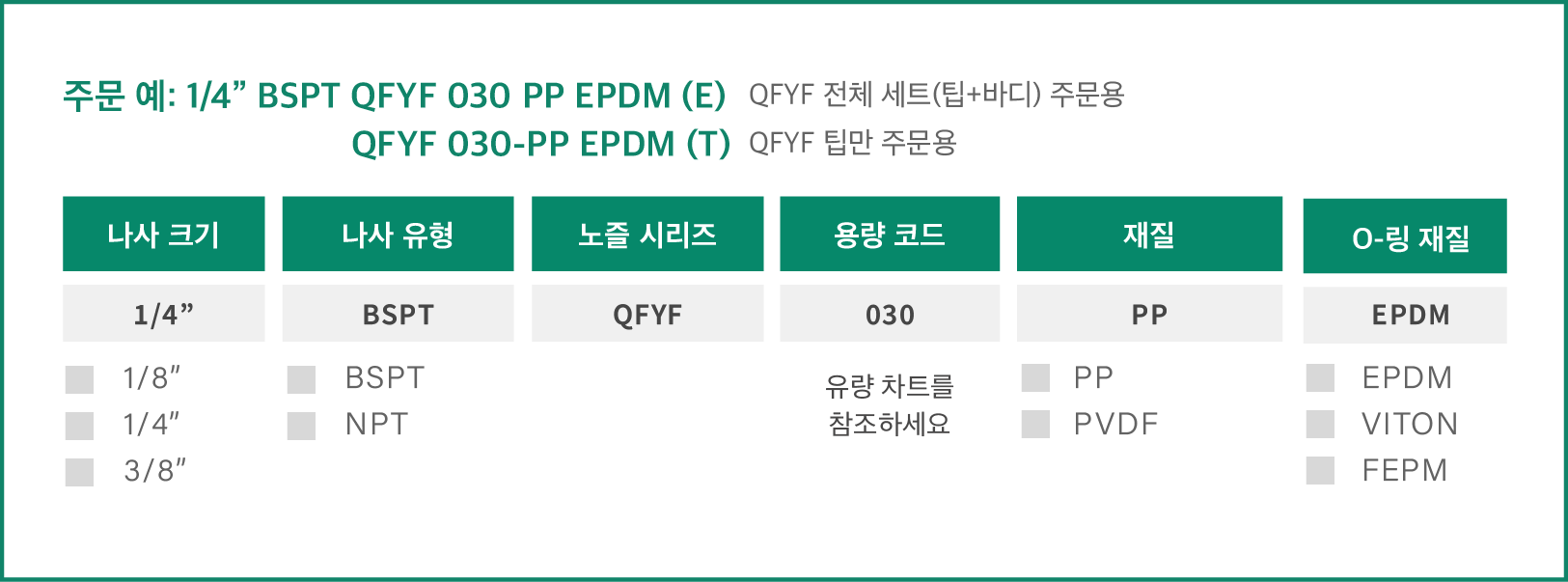

사양 예시: 1/4" BSPT QFYF 030 PP (E). 각 항목은 아래 옵션 및 의미에 해당합니다.

단위 선택

스프레이 각도	용량 코드	압력에서의 용량
스프레이 각도	용량 코드	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	010	0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015	0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
≀	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	010	0.16	0.19	0.22	0.26	0.38	0.47	0.54	0.59	0.70
	015	0.23	0.29	0.33	0.39	0.58	0.70	0.81	0.88	1.05
	020	0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
≀	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85

* 표준 압력: 빨간색 열을 참조하십시오.
* 이 제품의 90° 및 120° 스프레이 각도는 주문 제작이 가능합니다.
* 모바일 사용 시, 압력 종류 3가지와 3개의 열만 표시됩니다. 더 많은 압력 데이터는 PC 또는 노트북에서 차트를 확인하세요.
* 제품 사양이 다양하기 때문에 주로 현재 공장 제품 라인업을 기준으로 제품을 제공합니다. 특정 사양이 생산 중인지 확인하려면 저희에게 문의해 주십시오.
