QFYF หัวฉีดกรวยตันป้องกันการอุดตันแบบถอดเร็ว พร้อมการยึดจับที่มั่นคง - ซีรีส์ QF

หัวฉีดแบบกรวยตันซีรีส์ QF จาก LORRIC มีดีไซน์แบบเร็วปลดเครื่องมือ โดยมีด้ามจับรูปตัว Y ที่ไม่ลื่น เพื่อให้จับได้ง่ายขึ้น มอบการกระจายการไหลและการพ่นที่สม่ำเสมอ ทำให้เหมาะสำหรับการผลิตเซมิคอนดักเตอร์และ PCB, การล้างกรด และการพ่นสารเคมี.

แบรนด์：	LORRIC
ประเภทหัวฉีด：	กรวยตัน
ประเภทของเหลว：	ของเหลวชนิดเดียว
วัสดุ：	หัวฉีด - PP, PVDF
	ใบมีดกลาง - PP
มาตรฐานเกลียว：	BSPT

ดาวน์โหลดไฟล์

สอบถามตอนนี้

หัวฉีดทรงกรวยเต็มแกนรูปตัว X

ของเหลวไหลผ่านแผ่นกั้นที่มีรูพรุนหลายจุดหรือรูปตัว X ทำให้เกิดกระแสน้ำหมุน เมื่อของเหลวออกจากหัวฉีด แรงเหวี่ยงหนีศูนย์กลางจะสร้างรูปแบบการพ่นเป็นวงกลม หัวฉีดกรวยตันนี้ทำงานได้ดีในแรงดันต่ำ ให้การกระจายน้ำที่ครอบคลุมกว้างและหยดน้ำสม่ำเสมอ เหมาะสำหรับกระบวนการเซมิคอนดักเตอร์ การกระจายสารเคมี และการเคลือบ

รูปแบบการพ่นของหัวฉีดสเปรย์เต็มวง

หัวพ่นแบบของเหลวเดียวสร้างรูปแบบการพ่นเป็นกรวย ซึ่งมักเรียกในอุตสาหกรรมว่า "หัวพ่นแบบกรวยเต็ม" รูปแบบการปกคลุม (ตามที่เห็นจากด้านบนหลังจากพ่นลงบนเป้าหมาย) จะเป็นวงกลม.
เรียนรู้เพิ่มเติม: รูปแบบการพ่นหัวพ่น

การกระจายการไหลแบบรูปทรงภูเขา

ปริมาณการพ่นจะสูงสุดที่ศูนย์กลางและค่อยๆ ลดลงไปที่ขอบ สร้างการกระจายตัวในรูปแบบเนินดิน เหมาะสำหรับการใช้งานที่ต้องการการกระทบกระเทือนสูง เช่น การทำความสะอาดพื้นผิว สำหรับการกระจายอย่างสม่ำเสมอ ให้ลดระยะห่างของหัวพ่นเพื่อให้พื้นที่การพ่นทับซ้อนกันและเพิ่มความสม่ำเสมอ.
เรียนรู้เพิ่มเติม: การกระจายของสนามการไหลของหัวพ่น

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแบบกรวยแข็งมีช่วงอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ภายใต้ความดันการออกแบบมาตรฐาน 2 กก./ซม² อัตราการไหลต่ำสุดคือ 1 ลิตร/นาที และอัตราการไหลสูงสุดคือ 5.5 ลิตร/นาที (สำหรับข้อกำหนดอัตราการไหลอื่น ๆ กรุณาดูใน "สเปค" หรือ ติดต่อเราโดยตรง)
เรียนรู้เพิ่มเติม: ความดันหัวพ่น, ขนาดรูหัวพ่น, และอัตราการไหล

รองรับมุมสเปรย์ตั้งแต่ 0° ถึง 120°

หัวพ่นแบบกรวยแข็งมีมุมการพ่นตั้งแต่ 0° ถึง 120° มุม 0° ให้การฉีดตรงด้วยจุดพ่นเดียวซึ่งให้แรงกระแทกสูงที่สุดในบรรดาหัวพ่นทั้งหมด มุม 120° ให้พื้นที่การครอบคลุมที่กว้างที่สุด ขณะที่มุมมาตรฐานที่ 60° ให้การกระแทกและการครอบคลุมที่สมดุล สำหรับสเปคเฉพาะ ติดต่อเราได้ที่นี่
เรียนรู้เพิ่มเติม: มุมการพ่นและการครอบคลุมของหัวพ่น

ดีไซน์ถอดเร็ว พร้อมระบบล็อกแบบกดปิด ป้องกันการรั่วไหลของน้ำ

การออกแบบปลดเร็วแบบสองชิ้นมีจุดล็อคสามจุดระหว่างหัวฉีดและฐาน ทำให้สามารถประกอบและถอดชิ้นส่วนได้โดยไม่ต้องใช้เครื่องมือ การตั้งค่าที่แม่นยำ และการบำรุงรักษาที่สะดวก

วัสดุหัวฉีด: PP
วัสดุโอริง: EPDM, Viton, FEPM
มีตัวเลือกตัวถัง 4 แบบ

มีตัวเลือกหัวฉีดให้เลือก 4 ประเภท ตอบโจทย์ทุกความต้องการ!

ซีรีส์ QF มีตัวถัง 4 แบบ โดยตัวถังเกลียว QF เป็นที่นิยมมากที่สุดเนื่องจากความเข้ากันได้กับข้อต่อและระบบท่อมาตรฐานต่างๆ พร้อมกับตัวถังเชื่อม 3 แบบ

ตัวถังเชื่อม QFSA วัสดุ: UPVC
ตัวถังเกลียว QF
วัสดุ: PVDF, PP, UPVC
ขนาดเกลียว: 1/4", 1/8", 3/8"
ตัวถังเชื่อม QFWG การตั้งตำแหน่ง วัสดุ: UPVC
ตัวถังเชื่อม QFWG วัสดุ: UPVC

มีตัวเลือกหัวฉีดให้เลือก 4 ประเภท ตอบโจทย์ทุกความต้องการ!

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±5% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±5% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาสั่งซื้อสินค้าตามข้อมูลด้านล่างนี้

กรุณาเลือกหัวฉีดที่ตรงตามความต้องการของคุณตามคำแนะนำการเลือกที่ให้ไว้ด้านล่างนี้
- เลือกขนาดเส้นผ่านศูนย์กลางหัวฉีด (ขนาดเกลียว) และข้อกำหนดที่ตรงกับความต้องการของคุณ
- เลือกอัตราการไหลของน้ำพ่นสำหรับแต่ละหัวฉีด โปรดดูตารางด้านล่าง
- เลือกมุมการพ่นสำหรับแต่ละหัวฉีด โปรดดูตารางด้านล่าง
- เลือกวัสดุของหัวฉีด สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน กรุณาเลือกวัสดุของหัวฉีดที่เหมาะสมตามสภาพแวดล้อมการใช้งานของคุณ

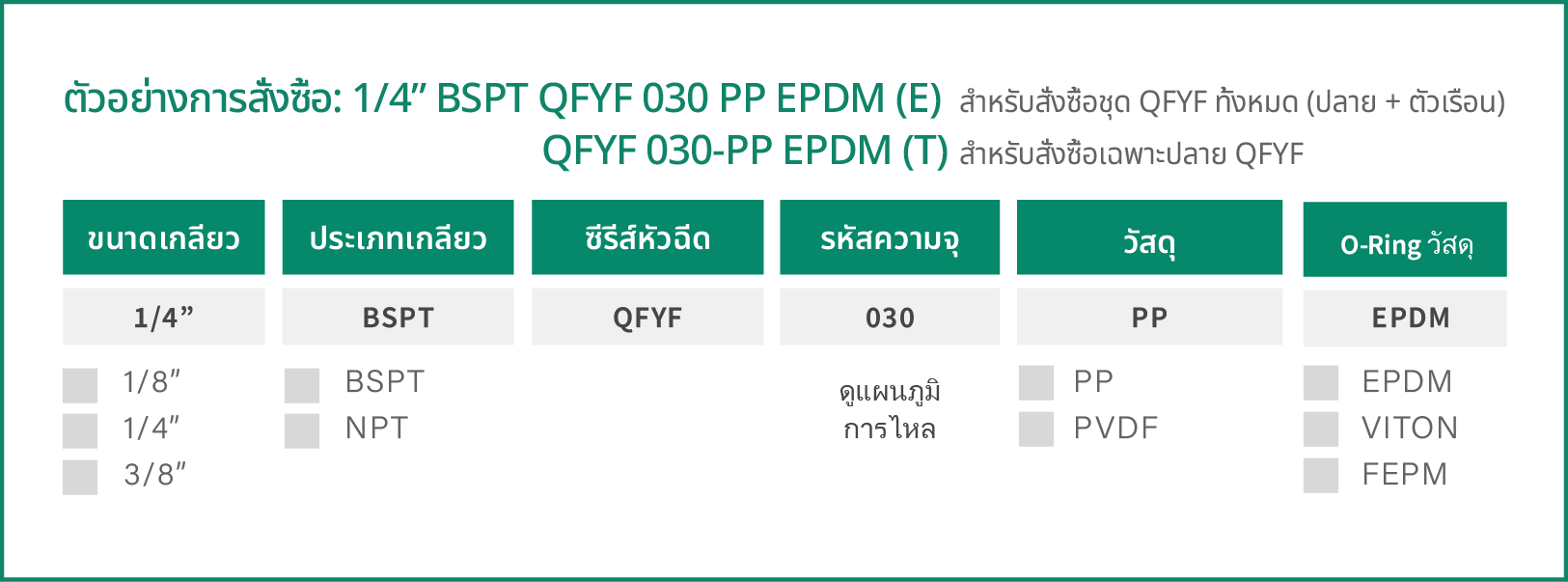

ตัวอย่างข้อกำหนด: 1/4” BSPT QFYF 030 PP (E) ตัวเลขแต่ละตัวหมายถึงตัวเลือกและความหมายดังต่อไปนี้

Select
Unit

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	010	0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015	0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
≀	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	010	0.16	0.19	0.22	0.26	0.38	0.47	0.54	0.59	0.70
	015	0.23	0.29	0.33	0.39	0.58	0.70	0.81	0.88	1.05
	020	0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
≀	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85

* ความดันมาตรฐาน: คอลัมน์ที่มีสีแดง.
* ผลิตภัณฑ์นี้สำหรับมุมการพ่น 90° และ 120° สามารถสั่งผลิตตามคำขอได้.
* สำหรับการแสดงผลบนมือถือ จะแสดงเพียง 3 คอลัมน์ที่มี 3 ประเภทของความดันเท่านั้น สำหรับข้อมูลความดันเพิ่มเติม โปรดดูตารางบน PC หรือแล็ปท็อป.
* เนื่องจากจำนวนข้อกำหนดผลิตภัณฑ์มีมาก เราจึงเสนอผลิตภัณฑ์ตามสายผลิตภัณฑ์ปัจจุบันของโรงงาน หากต้องการตรวจสอบว่า ข้อกำหนดใดยังคงผลิตอยู่หรือไม่ กรุณาติดต่อเรา.

การใช้งาน

แผงวงจรพิมพ์ (PCB)

เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี

เซมิคอนดักเตอร์ (Semiconductor)

เครื่องวัดการไหลตรวจสอบของเหลวเคมีและน้ำบริสุทธิ์ ขณะที่หัวฉีดควบคุมการพ่นเพื่อความบริสุทธิ์และเสถียรภาพในกระบวนการผลิต

ขนาด

เกลียว (BSPT)	ขนาด (mm)			น้ำหนัก (g)
เกลียว (BSPT)	A	B	C	น้ำหนัก (g)
1/8"	35	27.5	39	18.7
1/4"	35	27.5	42.6	19.1
3/8"	35	27.5	42.6	20.8

QFSA快拆底座尺寸

尺寸(mm)				重量(g)
A	B	C	D	重量(g)
26.5	10.1	12.0	31.4	8.6

QFWG快拆底座尺寸

尺寸(mm)				重量(g)
A	B	C	D	重量(g)
25.6	16.5	20.4	38.3	12.0

การติดตั้ง

สำหรับหัวฉีดที่มี QF Body (เกลียว)

ขั้นตอนที่ 1

เจาะเกลียวตัวเมีย บนท่อให้ตรงกับขนาดของหัวฉีด

ขั้นตอนที่ 2

นำ เกลียวของตัวหัวฉีด สอดเข้ากับ เกลียวตัวเมีย บนท่อ แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อขันให้แน่น

ขั้นตอนที่ 3

นำ ปลายหัวฉีด QFYF จัดให้ตรงกับ ตัวหัวฉีด

ขั้นตอนที่ 4

ใส่ ปลายหัวฉีด QFYF เข้าไปใน ตัวหัวฉีด

ขั้นตอนที่ 5

หมุนขันปลายหัวฉีดและตัวหัวฉีดตามเข็มนาฬิกา ให้แน่น หากหัวฉีดที่ติดตั้งใกล้กันมีการ ทับซ้อนกัน ให้ ตั้งหัวฉีดแต่ละหัวห่างกันอย่างน้อย 5° เพื่อป้องกันปัญหาด้านประสิทธิภาพการพ่น

ขั้นตอนที่ 6

การติดตั้งเสร็จสิ้น

สำหรับหัวฉีดที่มี QFSA Body (เชื่อมต่อด้วยการเชื่อม)

ขั้นตอนที่ 1

เจาะรูบนท่อ ให้ตรงกับขนาดของหัวฉีด และ จัดตำแหน่งฐานหัวฉีด QFSA ให้ตรงกับรูที่เจาะไว้

ขั้นตอนที่ 2

ใช้ เครื่องเชื่อม เพื่อติดตั้ง ฐานหัวฉีด QFSA กับรูบนท่อ

ขั้นตอนที่ 3

นำ ปลายหัวฉีด QFYF จัดให้ตรงกับ ตัวฐานหัวฉีด

ขั้นตอนที่ 4

ใส่ ปลายหัวฉีด QFYF เข้าไปใน ตัวฐานหัวฉีด QFSA

ขั้นตอนที่ 5

หมุนขันปลายหัวฉีดและตัวฐานหัวฉีดตามเข็มนาฬิกา ให้แน่น และตรวจสอบให้แน่ใจว่า หัวฉีดที่ติดตั้งแบบสลับกันมีมุมต่างกันอย่างน้อย 5° เพื่อรักษาประสิทธิภาพการพ่น

ขั้นตอนที่ 6

การติดตั้งเสร็จสิ้น

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
