QFYF Nozzle Solid Cone Quick-Release Anti-Sumbat dengan Enhanced Grip - QF Series

Nozzle LORRIC Seri QF dengan fitur Quick-Release dan Enhanced Grip menawarkan desain yang mudah dilepas cepat tanpa alat dan anti-sumbat. Inti berbentuk X dan distribusi aliran yang merata menjadikannya ideal untuk aplikasi aliran rendah, seperti dalam industri semikonduktor, PCB, pencucian asam, dan penyemprotan bahan kimia.

Brand：	LORRIC
Tipe Nozzle：	Solid Cone
Tipe Fluida：	Single-fluid
Material：	Nozzle - PP, PVDF
	Bilah pada inti - PP
Standar Thread：	BSPT

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Full Cone Aksial Bentuk X

Cairan mengalir melalui baffle (penyekat) multi-pori atau berbentuk X, menciptakan aliran berputar. Saat keluar, gaya sentrifugal membentuk pola semprotan melingkar. Nozzle solid cone ini bekerja optimal pada tekanan rendah, memberikan cakupan luas dan tetesan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, dan pelapisan.

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Tersedia untuk Berbagai Laju Aliran

Kami menawarkan nozzle dengan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)

Menyediakan Sudut Semprotan dari 0° hingga 120°

Nozzle solid cone menawarkan sudut semprotan mulai dari 0° hingga 120°. Sudut 0° menghasilkan jet lurus dengan semprotan titik tunggal, memberikan dampak tertinggi di antara semua jenis nozzle. Sudut 120° memberikan cakupan terluas, sementara sudut standar 60° memberikan keseimbangan antara dampak dan cakupan. Untuk spesifikasi lebih lanjut, silakan hubungi kami.

Desain Quick-Release dan Snap-lock Positioning yang Mencegah Kebocoran Air

Desain quick-release dua bagian ini memiliki tiga titik pengunci antara nozzle dan dasarnya, memudahkan pemasangan dan pembongkaran tanpa perlu alat, posisi yang presisi, serta perawatan yang mudah.

Material bagian ujung nozzle: PP, PVDF
Material Oring: EPDM, Viton, FEPM
Material bilah pada inti nozzle: PP
Tersedia dalam empat tipe body

4 Pilihan Jenis Bodi untuk Berbagai Kebutuhan

Seri QF menghadirkan 4 jenis bodi, di mana QF Thread body (body ulir) menjadi pilihan favorit karena kompatibel dengan berbagai fitting standar dan sistem perpipaan. Selain itu, tersedia juga 3 jenis bodi las untuk kebutuhan khusus.

QFSA Welding Body Material: UPVC
QF Thread Body
Material: PVDF, PP, UPVC
Ukuran thread (ulir): 1/4", 1/8", 3/8"
QFWG Positioning Welding Body Material: UPVC
QFWG Welding Body Material: UPVC

4 Pilihan Jenis Bodi untuk Berbagai Kebutuhan

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

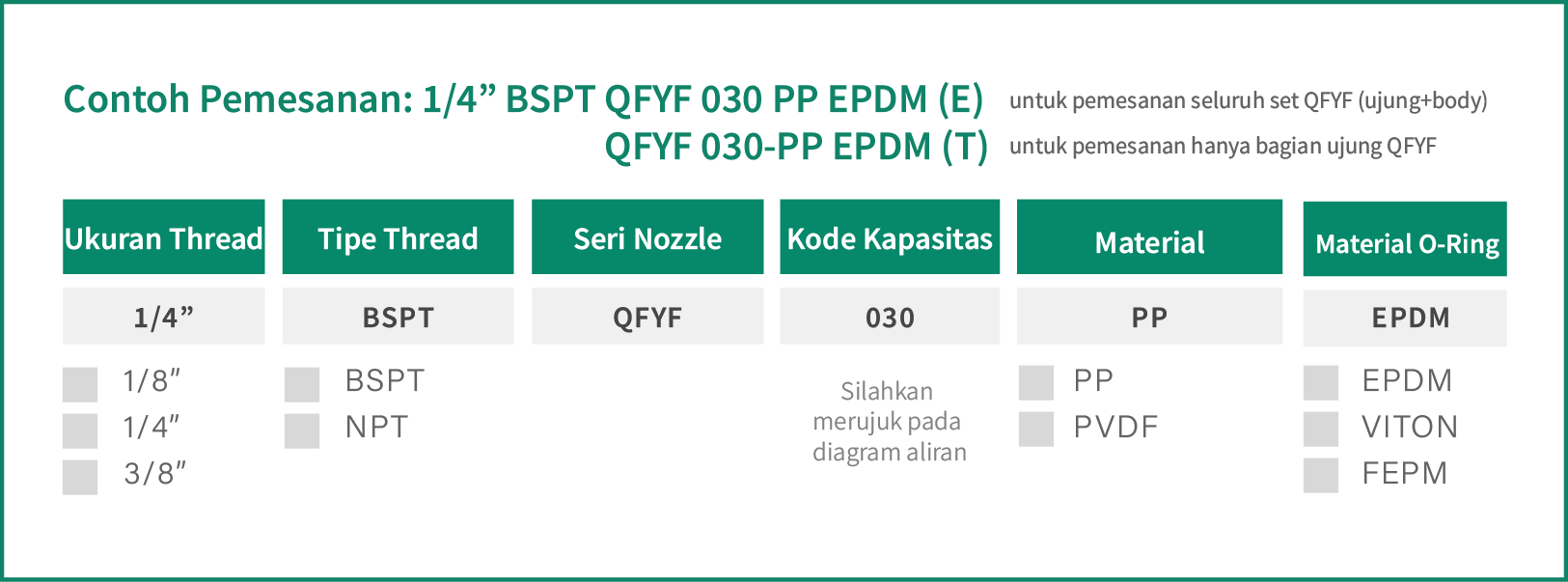

Contoh spesifikasi: 1/4” BSPT QFYF 030 PP (E). Setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	010	0.59	0.71	0.87	1.00	1.41	1.73	2.00	2.24	2.74
	015	0.89	1.06	1.30	1.50	2.12	2.60	3.00	3.35	4.11
	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
≀	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

Sudut Semprotan	Capacity Code	Kapasitas pada Tekanan
Sudut Semprotan	Capacity Code	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Kode Kapasitas	Kapasitas pada Tekanan
Spray Angle	Kode Kapasitas	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	010	0.60	0.71	0.87	1.01	1.43	1.75	2.02	2.26	2.77
	015	0.90	1.07	1.31	1.51	2.14	2.62	3.03	3.39	4.15
	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
≀	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	010	0.16	0.19	0.22	0.26	0.38	0.47	0.54	0.59	0.70
	015	0.23	0.29	0.33	0.39	0.58	0.70	0.81	0.88	1.05
	020	0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
≀	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 90° dan 120° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Semikonduktor

Flow meter memantau pasokan cairan kimia dan cairan pengolahan air murni; nozzle mengontrol penyemprotan cairan kimia untuk menjaga kemurnian dan kestabilan proses produksi.

Others

Cleaning: Gas, exhaust gas, dust, cleaning device, tank cleaning, etc.
Cooling: Gas, tank, machinery, metal, roof, etc.
Dispersion: Humidifying, chemicals, dust suppression.

Size

Thread(BSPT)	Size(mm)			Weight(g)
Thread(BSPT)	A	B	C	Weight(g)
1/8"	35	27.5	39	18.7
1/4"	35	27.5	42.6	19.1
3/8"	35	27.5	42.6	20.8

QFSA快拆底座尺寸

尺寸(mm)				重量(g)
A	B	C	D	重量(g)
26.5	10.1	12.0	31.4	8.6

QFWG快拆底座尺寸

尺寸(mm)				重量(g)
A	B	C	D	重量(g)
25.6	16.5	20.4	38.3	12.0

Installation

For nozzle with QF Body (thread)

Step 1

Drill correspon-ding female threads on your pipe

Step 2

Aim the thread of nozzle body at the female thread. Tightening the body clockwise at the pipe hole.

Step 3

Aim QFH nozzle tip to nozzle body.

Step 4

Put QFH nozzle tip into nozzle body.

Step 5

Fasten the tip and the body clockwise to finish the nozzle installation.Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected. Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected.

Step 6

Installation completed.

For nozzle with QFSA Body (welding)

Step 1

Drill correspon-ding hole on your pipe.Aim the bottom of QFSA nozzle body at the hole

Step 2

Use welding torch to fix QFSA nozzle body in the pipe hole

Step 3

Aim QFH nozzle tip to nozzle body

Step 4

Put QFH nozzle tip into nozzle body.

Step 5

Fasten the tip and the body clockwise to finish the nozzle installation Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected.

Step 6

Installation completed.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

Working Process and matters need attention of Nozzle Customization

We provide custom nozzle services according to standard operating procedures.
Please note
- There are minimum quantity requirements
- There are exclusive sales channels must be mutually agreed upon
