X 形中心葉片實心圓錐噴嘴
液體經過噴嘴內 X 形擾流片，形成多條旋轉液流，並在通過噴口的曲面結構時，因離心力作用被甩出，呈現圓形噴灑形狀。X 形中心葉片(CORE) 設計，能使異物通過徑增大，降低阻塞，降低紊流使噴霧顆粒均勻一致，適用於半導體濕製程、化學藥品散佈、清洗、冷卻等應用。
實心圓錐噴嘴噴型
單流體噴嘴，噴灑型狀如圓錐體，業界稱之為實心圓錐噴嘴，噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為圓形。
了解更多：噴嘴噴霧形狀
鐘形流場分布
實心圓錐噴嘴噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成鐘形的分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流量分佈

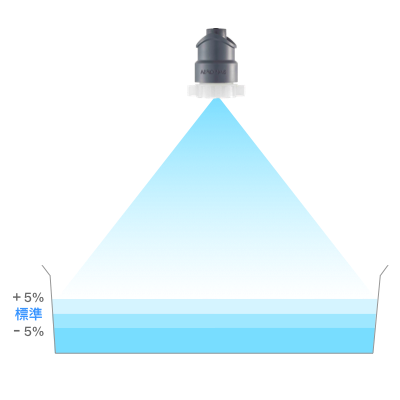

多種流量可供選擇
實心圓錐噴嘴提供多種流量範圍，以標準設計壓力 2 Kg/cm²為例，最小規格流量 1 Lpm，最大流量 5.5 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。
了解更多：噴嘴壓力、孔徑與流量

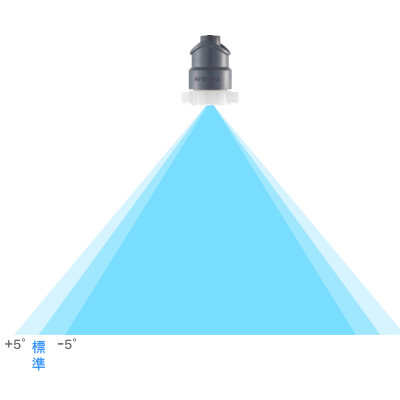

提供0°~120°角度噴灑
實心圓錐噴嘴可提供0°~120°不同角度設計，0°噴灑角度噴灑形式為直柱型，噴霧形狀為單點，在所有噴嘴類型中，可提供最佳的衝擊力，120°大角度噴灑則可提供相同噴灑條件下最大的覆蓋面積。標準設計角度為60°，具有適中的沖洗力與覆蓋面積。因噴嘴規格眾多，具體庫存規格請與我司聯繫。
了解更多：噴嘴噴灑角度與覆蓋範圍
我們對材質的三大保證
金屬
我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品
塑料
我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現
高品質保證
所有材料均向全球一級供應商採購，各材料均附上材證證明高品質
請依照一下資訊訂購您所需噴嘴產品
- 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴管徑(牙口)尺寸與規格。
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

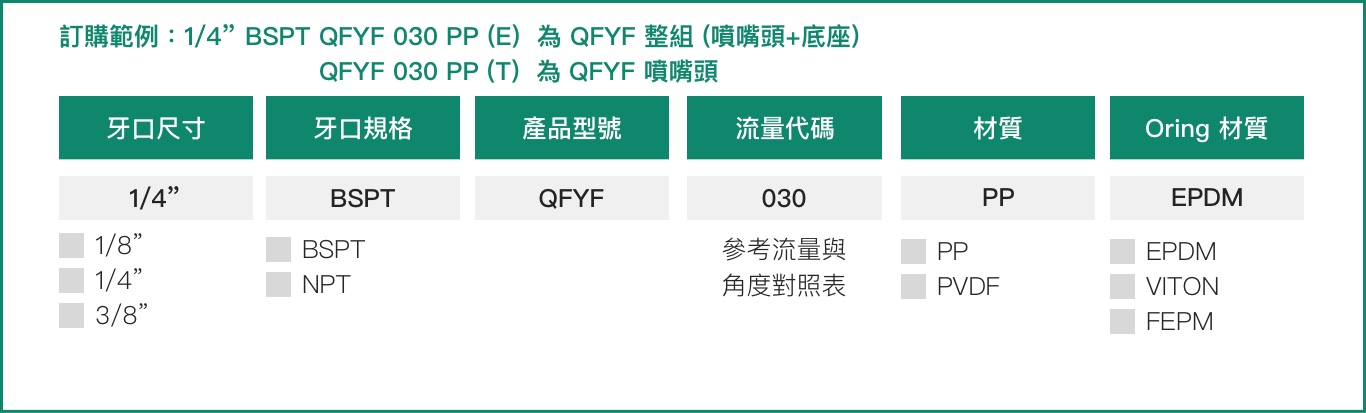

- 訂購範例：1/4” BSPT QFYF 030 PP (E) 為 QFF 整組 (噴嘴頭+底座)/ QFYF 030 PP (T) 為 QFF 噴嘴頭，以下為各數字所對應的選項與意涵。
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
0.7
kgf/cm² |
1.0
kgf/cm² |
1.5
kgf/cm² |
2.0
kgf/cm² |
4.0
kgf/cm² |
6.0
kgf/cm² |
8.0
kgf/cm² |
10.0
kgf/cm² |
15.0
kgf/cm² |
| 50° |
010 |
0.59 |
0.71 |
0.87 |
1.00 |
1.41 |
1.73 |
2.00 |
2.24 |
2.74 |
| |
015 |
0.89 |
1.06 |
1.30 |
1.50 |
2.12 |
2.60 |
3.00 |
3.35 |
4.11 |
|
020 |
1.18 |
1.41 |
1.73 |
2.00 |
2.83 |
3.46 |
4.00 |
4.47 |
5.48 |
|
025 |
1.48 |
1.77 |
2.17 |
2.50 |
3.54 |
4.33 |
5.00 |
5.59 |
6.85 |
≀
|
030 |
1.77 |
2.12 |
2.60 |
3.00 |
4.24 |
5.20 |
6.00 |
6.71 |
8.22 |
| |
035 |
2.07 |
2.47 |
3.03 |
3.50 |
4.95 |
6.06 |
7.00 |
7.83 |
9.59 |
| |
040 |
2.37 |
2.83 |
3.46 |
4.00 |
5.66 |
6.93 |
8.00 |
8.94 |
10.95 |
| |
045 |
2.66 |
3.18 |
3.90 |
4.50 |
6.36 |
7.79 |
9.00 |
10.06 |
12.32 |
| |
050 |
2.96 |
3.54 |
4.33 |
5.00 |
7.07 |
8.66 |
10.00 |
11.18 |
13.69 |
| 90° |
055 |
3.25 |
3.89 |
4.76 |
5.50 |
7.78 |
9.53 |
11.00 |
12.30 |
15.06 |
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
0.07
MPa |
0.1
MPa |
0.15
MPa
|
0.2
MPa |
0.4
MPa
|
0.6
MPa |
0.8
MPa |
1.0
MPa |
1.5
MPa |
| 50° |
010 |
0.60 |
0.71 |
0.87 |
1.01 |
1.43 |
1.75 |
2.02 |
2.26 |
2.77 |
| |
015 |
0.90 |
1.07 |
1.31 |
1.51 |
2.14 |
2.62 |
3.03 |
3.39 |
4.15 |
| |
020 |
1.19 |
1.43 |
1.75 |
2.02 |
2.86 |
3.50 |
4.04 |
4.52 |
5.53 |
| |
025 |
1.49 |
1.79 |
2.19 |
2.52 |
3.57 |
4.37 |
5.05 |
5.65 |
6.91 |
≀
|
030 |
1.79 |
2.14 |
2.62 |
3.03 |
4.28 |
5.25 |
6.06 |
6.77 |
8.30 |
| |
035 |
2.09 |
2.50 |
3.06 |
3.53 |
5.00 |
6.12 |
7.07 |
7.90 |
9.68 |
| |
040 |
2.39 |
2.86 |
3.50 |
4.04 |
5.71 |
7.00 |
8.08 |
9.03 |
11.06 |
| |
045 |
2.69 |
3.21 |
3.94 |
4.54 |
6.43 |
7.87 |
9.09 |
10.16 |
12.44 |
| |
050 |
2.99 |
3.57 |
4.37 |
5.05 |
7.14 |
8.75 |
10.10 |
11.29 |
13.83 |
| 90° |
055 |
3.29 |
3.93 |
4.81 |
5.55 |
7.85 |
9.62 |
11.11 |
12.42 |
15.21 |
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
0.7
bar
|
1.0
bar |
1.5
bar
|
2.0
bar |
4.0
bar
|
6.0
bar |
8.0
bar |
10.0
bar |
15.0
bar |
| 50° |
010 |
0.60 |
0.71 |
0.87 |
1.01 |
1.43 |
1.75 |
2.02 |
2.26 |
2.77 |
| |
015 |
0.90 |
1.07 |
1.31 |
1.51 |
2.14 |
2.62 |
3.03 |
3.39 |
4.15 |
| |
020 |
1.19 |
1.43 |
1.75 |
2.02 |
2.86 |
3.50 |
4.04 |
4.52 |
5.53 |
| |
025 |
1.49 |
1.79 |
2.19 |
2.52 |
3.57 |
4.37 |
5.05 |
5.65 |
6.91 |
≀
|
030 |
1.79 |
2.14 |
2.62 |
3.03 |
4.28 |
5.25 |
6.06 |
6.77 |
8.30 |
| |
035 |
2.09 |
2.50 |
3.06 |
3.53 |
5.00 |
6.12 |
7.07 |
7.90 |
9.68 |
| |
040 |
2.39 |
2.86 |
3.50 |
4.04 |
5.71 |
7.00 |
8.08 |
9.03 |
11.06 |
| |
045 |
2.69 |
3.21 |
3.94 |
4.54 |
6.43 |
7.87 |
9.09 |
10.16 |
12.44 |
|
050 |
2.99 |
3.57 |
4.37 |
5.05 |
7.14 |
8.75 |
10.10 |
11.29 |
13.83 |
| 90° |
055 |
3.29 |
3.93 |
4.81 |
5.55 |
7.85 |
9.62 |
11.11 |
12.42 |
15.21 |
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
10
psi |
15
psi |
20
psi
|
28
psi |
60
psi
|
90
psi |
120
psi |
140
psi |
200
psi |
| 50° |
010 |
0.16 |
0.19 |
0.22 |
0.26 |
0.38 |
0.47 |
0.54 |
0.59 |
0.70 |
| |
015 |
0.23 |
0.29 |
0.33 |
0.39 |
0.58 |
0.70 |
0.81 |
0.88 |
1.05 |
| |
020 |
0.31 |
0.38 |
0.44 |
0.52 |
0.77 |
0.94 |
1.09 |
1.17 |
1.40 |
| |
025 |
0.39 |
0.48 |
0.55 |
0.66 |
0.96 |
1.17 |
1.36 |
1.47 |
1.75 |
≀
|
030 |
0.47 |
0.58 |
0.66 |
0.79 |
1.15 |
1.41 |
1.63 |
1.76 |
2.10 |
| |
035 |
0.55 |
0.67 |
0.78 |
0.92 |
1.34 |
1.64 |
1.90 |
2.05 |
2.45 |
| |
040 |
0.63 |
0.77 |
0.89 |
1.05 |
1.53 |
1.88 |
2.17 |
2.34 |
2.80 |
| |
045 |
0.70 |
0.86 |
1.00 |
1.18 |
1.73 |
2.11 |
2.44 |
2.64 |
3.15 |
| |
050 |
0.78 |
0.96 |
1.11 |
1.31 |
1.92 |
2.35 |
2.71 |
2.93 |
3.50 |
| 90° |
055 |
0.86 |
1.06 |
1.22 |
1.44 |
2.11 |
2.58 |
2.98 |
3.22 |
3.85 |
-
- 標準壓力：紅字標明。
- 90° 及 120° 噴角可提供訂製服務。
- 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
- 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
- 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
相關產業
PCB印刷電路板
流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑
半導體業
流量計監測個製程化學液體用量，純水處理液體供應量；噴嘴控制化學液體與純水的噴灑，確保製程純淨度與穩定性
尺寸
| 牙規(BSPT) |
尺寸(mm) |
重量(g)
|
| A |
B |
C |
| 1/8" |
35 |
27.5 |
39 |
18.7 |
| 1/4" |
35 |
27.5 |
42.6 |
19.1 |
| 3/8" |
35 |
27.5 |
42.6
|
20.8 |
QFSA快拆底座尺寸
| 尺寸(mm) |
重量(g) |
| A |
B |
C |
D |
| 26.5 |
10.1 |
12.0 |
31.4 |
8.6 |
QFWG快拆底座尺寸
| 尺寸(mm) |
重量(g) |
| A |
B |
C |
D |
| 25.6 |
16.5 |
20.4 |
38.3 |
12.0 |
* 對快拆底座有興趣或相關疑問，請詢價時一併留言予LORRIC。
安裝
底座為QF BODY (牙口) 之安裝方式
步驟一
噴管鑽上與噴嘴同尺寸之母牙開口，將快拆底座牙口對準噴管之母牙開口
步驟二
將快拆底座以順時針方向旋入旋緊於母牙開口，底座安裝完成
步驟五
將噴嘴與快拆底座卡榫順時針接合，完成快拆噴嘴安裝，若相臨的噴嘴會交錯，應該讓噴嘴有最少5度以上的偏角，以免扇形噴霧相撞，影響結果
底座為QFSA (焊接) 之安裝方式
步驟一
確認所需噴嘴牙口尺寸與牙規是否對應噴管，噴管鑽上與QFSA將快拆底座牙口對準噴管之母牙開口
步驟二
利用焊槍將快拆底座固定於噴管，底座安裝完成
步驟五
將噴嘴與快拆底座卡榫順時針接合，完成快拆噴嘴安裝，若相臨的噴嘴會交錯，應該讓噴嘴有最少5度以上的偏角，以免扇形噴霧相撞，影響結果
* 對快拆底座有興趣或相關疑問，請詢價時一併留言予LORRIC。
找不到您需要的噴嘴嗎
LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！
按你的需求場景客製化噴嘴
LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。
客製化「流量」
在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積
客製化「角度」
氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。
客製化「流量分布」
指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。
CFD流體模擬軟體
LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。
噴嘴客製流程
- LORRIC將依照標準作業流程為您提供噴嘴客製服務。
- 注意事項
